वाहन गणना पता लगाने पार्किंग प्रबंधन के लिए डबल कॉइल वाहन लूप डिटेक्टर

वाहन गणना पता लगाने पार्किंग प्रबंधन के लिए डबल कॉइल वाहन लूप डिटेक्टर

उत्पाद का नामःपार्किंग बूम बैरियर गेट के लिए दो-चैनल लूप डिटेक्टर 110-240VAC (48 से 63Hz)

लाभः

1. व्यापक सेंसर रेंज और उच्च संवेदनशीलताः 15 से 2000μH तक की व्यापक सेंसर रेंज और उच्च संवेदनशीलता के साथ विभिन्न वाहनों का सटीक पता लगाने सुनिश्चित करता है।

2. स्वचालित रीसेट फ़ंक्शनः मैनुअल हस्तक्षेप को समाप्त करते हुए खराबी के मामले में स्वचालित रूप से रीसेट करके सिस्टम स्थिरता और विश्वसनीयता में सुधार करता है।

3. दिशा पहचानः वाहन की गति की दिशा के आधार पर सटीक सक्रियण, गेट संचालन पर नियंत्रण को बढ़ाता है।

4. 40000V बिजली सुरक्षाः बिजली के प्रहार के खिलाफ मजबूत सुरक्षा दीर्घकालिक स्थायित्व और विश्वसनीयता सुनिश्चित करती है।

5. व्यापक परिचालन वातावरण सीमाः कठोर मौसम की स्थिति में स्थिर प्रदर्शन, -40°C से +70°C तक के व्यापक तापमान सीमा के भीतर काम करता है।

कार्यक्षमताः

1. वाहन का पता लगाना: वाहन के धातु द्रव्यमान के कारण होने वाले लूपों के भीतर प्रेरकता में परिवर्तन के आधार पर प्रेरक संवेदन तकनीक का उपयोग करके वाहनों का सटीक पता लगाता है।

2. दिशा पहचानः गेट खोलने और यातायात प्रवाह पर सटीक नियंत्रण के लिए वाहन की विशिष्ट गति दिशाओं की पहचान करता है।

3. स्वचालित रीसेटः खराबी के मामले में स्वचालित रीसेट करके मैनुअल हस्तक्षेप को समाप्त करता है, जिससे निरंतर सिस्टम संचालन सुनिश्चित होता है।

4. रिले आउटपुट: वाहन का पता लगाने पर रिले आउटपुट सिग्नल प्रदान करता है, गेट नियंत्रण, ट्रैफिक लाइट प्रबंधन और वाहन गिनती को सुविधाजनक बनाता है।

अनुप्रयोग:

1. यातायात प्रबंधन प्रणालीः कुशल यातायात नियंत्रण के लिए चौराहों, टोल बूथों और पार्किंग प्रवेश/निकास पर वाहनों का पता लगाता है।

2. गेट ऑटोमेशनः आवासीय, वाणिज्यिक और औद्योगिक सेटिंग्स में गेट खोलने और बंद करने को स्वचालित करता है।

3. पार्किंग सुविधाएं: वाहनों के प्रवेश/निकास का प्रबंधन करता है, वाहनों की गिनती करता है और पार्किंग स्थल और गैरेज में पार्किंग नियमों को लागू करता है।

4. अभिगम नियंत्रणः सुरक्षित स्थानों जैसे कि बंद समुदायों, औद्योगिक सुविधाओं और सैन्य ठिकानों में वाहनों के प्रवेश को अधिकृत करता है।

5. ट्रैफिक लाइट कंट्रोल: वाहन की उपस्थिति और दिशा के आधार पर ट्रैफिक लाइट परिवर्तन को ट्रिगर करता है, जिससे ट्रैफिक प्रवाह में सुधार होता है।

6. वाहन गिनतीः यातायात अध्ययन, पार्किंग पर कब्जा की निगरानी और खुदरा यातायात विश्लेषण के लिए वाहन गिनती करता है।

संबंध

संकेतक और स्विच:

पावर एलईडी (आरईडी):जब "पावर ऑन" चमकता है। CH1 पता लगाने एलईडीः

• निरंतरः वाहन का पता लगाने का संकेत देता है।
• धीमी गति से झिलमिलाहट करनाः लूप के बाद लूप शॉर्ट सर्किट या अपर्याप्त मोड़ का संकेत देता है।
• तेजी से झिलमिलाहटः एक लूप खुले सर्किट या लूप के बाद अत्यधिक मोड़ को इंगित करता है। CH2 एलईडी का पता लगानाः
• निरंतरः वाहन का पता लगाने का संकेत देता है।
• धीमी गति से झिलमिलाहट करनाः लूप के बाद लूप शॉर्ट सर्किट या अपर्याप्त मोड़ का संकेत देता है।
• तेजी से झिलमिलाहटः लूप के बाद एक लूप ओपन सर्किट या अत्यधिक मोड़ को इंगित करता है।

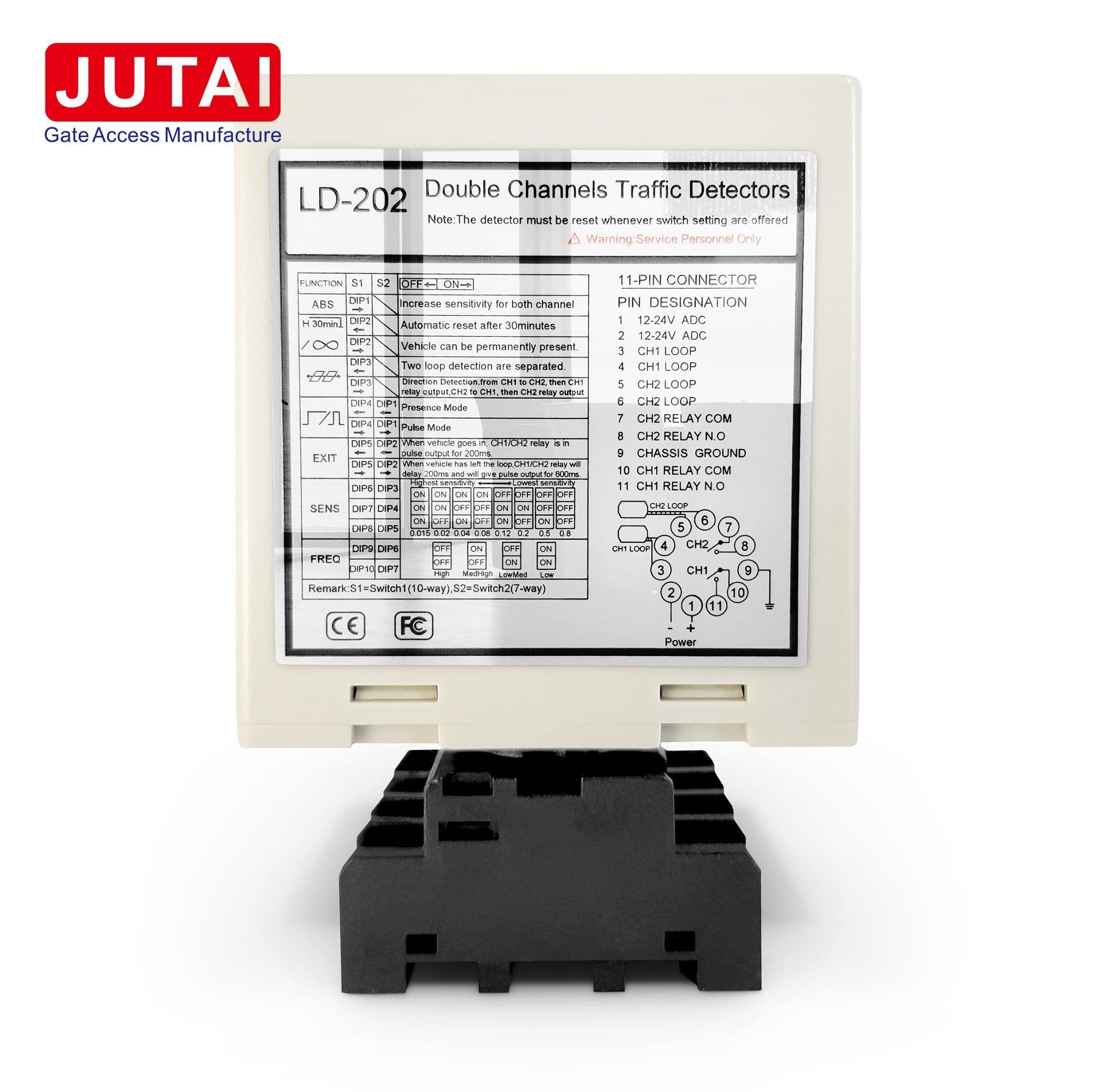

संवेदनशीलता चयनः

संवेदनशीलता और आवृत्ति समायोजन एक 7-तरफा डिप स्विच और 10-तरफा डिप स्विच सेटिंग्स का उपयोग करके किया जाता है।उपयोगकर्ता दी गई तालिकाओं के अनुसार डिप स्विच की स्थिति को समायोजित करके 8 विभिन्न सेटिंग्स में से चुन सकते हैं. डिप स्विच 6, 7, और 8 CH1 संवेदनशीलता को नियंत्रित करते हैं, जो 0.8 (सबसे कम संवेदनशील) से 0.015 (सबसे संवेदनशील) तक होता है। डिप स्विच 3, 4, और 5 CH2 संवेदनशीलता को नियंत्रित करते हैं, जो 0 से भिन्न होता है।8 (सबसे कम संवेदनशील) से 0.015 (सबसे संवेदनशील)

3. स्विच 1=S1 : चैनल 1 लूप फ़ंक्शन चयन (10 तरह की डिप स्विच)

(1) ((स्विच 1) डीआईपी 1 और डीआईपी 2 दोनों ट्रेलर (दोनों चैनलों) के लिए विशेष संवेदनशीलता वृद्धि।

(2) ((स्विच 1=S1) D3, D4, D5 और (स्विच 2=S2) D1, D2 सेटिंग विशेष कार्य (मोड1, 2, 3 दिशा का पता लगाने. मोड 4, 5, 6 सामान्य मोड, दो लूप का पता लगाने अलग कर रहे हैं)

(3) ((स्विच 1=S1) D6 & D7 & D8 और (स्विच 2=S2) D3 & D4 & D5 CH1 और CH2 संवेदनशीलता चयन (आठ स्तर विकल्प) की सेटिंग।

(4) ((स्विच 1=S1) D9 & D10 और (स्विच2=S2) D6, D7 सेटिंग फ्रीक्वेंसी (20 K से 100 KHz तक) ।

* रीसेट बटनः कृपया ध्यान देंः LD-200 को हर बार रीसेट किया जाना चाहिए जब डिप स्विच में सेटिंग परिवर्तन किया जाता है।

स्थापना सावधानी और समस्या निवारणः

1. कॉइल काटने का आकार और एम्बेडिंग दिशानिर्देश दाईं ओर के आरेख में दिखाए गए हैं।
2. इंडक्शन कॉइल के लिए 500 मीटर तक की कुल लंबाई के फेरोमैग्नेटिक तारों का उपयोग करने की सिफारिश की जाती है।
3. कॉइल का काटने का आकार 1.0 से 2.0 मीटर की लंबाई और 0.8 से 1.2 मीटर की चौड़ाई का आयताकार होना चाहिए, जहां तक संभव हो कोने में सही कोणों से बचना चाहिए।
4. बुनियादी विशिष्ट कॉइल घुमावों की अनुशंसित स्थापना अवलोकनः

स्थापना के दौरान, कृपया उत्पाद प्लग और सॉकेट ऊर्ध्वाधर दिशा में रखें

आवेदन

JUTAI LD200/202 डबल चैनल वाहन लूप डिटेक्टर सीरीज़ः

• दिशा पहचान कार्य के साथ डिज़ाइन किया गया।
• विभिन्न एकल-चैनल प्रवेश और निकास मामलों के लिए उपयुक्त।

अन्य घटकों के साथ एकीकरणः

• JUTAI वन डोर कंट्रोलर (मॉडलः AC-11) के साथ सहजता से जुड़ता है।
• JUTAI गेट बैरियर (मॉडलः BR-110) के साथ संगत।
• JUTAI लंबी दूरी के आरएफआईडी रीडर (मॉडलः PUHF-9) के साथ मिलकर काम करता है।

अतिरिक्त सामानों के साथ बेहतर प्रदर्शनः

• उच्च तापमान प्रतिरोध लूप कॉइल्स का उपयोग करता है (मॉडलः JTHT-11) ।
• विभिन्न वातावरणों और परिस्थितियों में इष्टतम कार्यक्षमता सुनिश्चित करता है।

पहुँच नियंत्रण प्रणालियों में अनुप्रयोगः

• एकल-चैनल प्रवेश/निकास पहुंच नियंत्रण सेटअप के लिए पूरी तरह से उपयुक्त है।
• प्रवेश और निकास बिंदुओं पर वाहनों की पहुंच का कुशल प्रबंधन और नियंत्रण संभव बनाता है।

बहुमुखी उपयोग परिदृश्यः

• पार्किंग सुविधाओं, बंद समुदायों, औद्योगिक स्थलों, और अधिक में उपयोग के लिए आदर्श।
• विभिन्न अभिगम नियंत्रण आवश्यकताओं को पूरा करने के लिए लचीलापन और अनुकूलन क्षमता प्रदान करता है।

​

प्रवेश प्रक्रिया:

• एक साथ लूप कॉइल सक्रियणः

  • जब कोई कार समुदाय या पार्किंग स्थल में प्रवेश करती है, तो दोनों लूप कॉइल्स को एक साथ दबाया जाता है।

• यूएचएफ रीडर सक्रियणः

  • JUTAI डबल चैनल लूप डिटेक्टर (LD-200/202) प्रवेश द्वार पर स्थित यूएचएफ रीडर को ट्रिगर करता है।

• कार्ड आईडी रीडिंगः

  • यूएचएफ रीडर कार्ड आईडी पढ़ता है और इसे वीगैंड आउटपुट के माध्यम से नियंत्रक (एसी-11) को प्रसारित करता है।

• आईडी सत्यापन और गेट खोलना:

  • नियंत्रक आईडी की वैधता सत्यापित करता है और गेट बाधा को खोलने के लिए रिले सिग्नल भेजता है।

• वाहन प्रवेशः

  • कार समुदाय या पार्किंग स्थल में जाती है, और गेट से गुजरते समय बाधा हाथ स्वचालित रूप से नीचे चला जाता है।

• सुरक्षा आश्वासनः

  • जुटाई सिंगल चैनल लूप डिटेक्टर (एलडी-100/102) प्रवेश प्रक्रिया के दौरान सुरक्षा और एंटी-स्मैशिंग कार्यक्षमता सुनिश्चित करता है।

बाहर निकलने की प्रक्रियाः

• अंदर UHF रीडर के पास से गुजर रहा हैः

  • जब कोई कार समुदाय या पार्किंग स्थल से बाहर निकलती है, तो वह अंदर के यूएचएफ रीडर से गुजरती है।

• यूएचएफ रीडर सक्रियणः

  • LD-200/LD-202 यूएचएफ रीडर को ट्रिगर करता है, जो कार्ड पढ़ता है और आईडी को नियंत्रक को भेजता है।

• आईडी सत्यापन और गेट खोलना:

  • नियंत्रक आईडी की वैधता सत्यापित करता है और कार को बाहर निकलने के लिए गेट बाधा को खोलने के लिए रिले सिग्नल भेजता है।

• वाहन के बाहर निकलनाः

  • जैसे-जैसे कार बैरियर गेट से गुजरती है, बैरियर आर्म स्वचालित रूप से कम हो जाती है।

• सुरक्षा उपाय:

  • एलडी-100/102 बाहर निकलने की प्रक्रिया के दौरान सुरक्षा और एंटी-स्मैशिंग कार्यक्षमता प्रदान करता है।

दिशा पहचानः

• कार्यक्षमता अवलोकनः

  • एलडी-200/एलडी-202 के दिशा पहचान फ़ंक्शन से यह सुनिश्चित होता है कि जब कार किसी अन्य यूएचएफ रीडर से गुजरती है तो डबल चैनल लूप डिटेक्टर सिग्नल को फिर से ट्रिगर नहीं करता है।

• रिकॉर्ड सटीकताः

  • यह सुविधा यह सुनिश्चित करती है कि सिस्टम में केवल प्रवेश या निकास रिकॉर्ड दर्ज किए जाएं, जिससे डेटा की सटीकता और प्रबंधन दक्षता बढ़े।

JUTAI LD-200/202 डबल चैनल लूप डिटेक्टर दो स्वतंत्र एकल-चैनल लूप डिटेक्टर के रूप में भी कार्य कर सकता है। यह विन्यास मानक एक-इन और एक-आउट पार्किंग स्थल के लिए उपयुक्त है,जहां प्रवेश और निकास दोनों पर एक बाधा और एक लंबी दूरी का रीडर है.

इस सेटअप में, एक लूप कॉइल का उपयोग रीडर को ट्रिगर करने और कार्ड को पढ़ने के लिए किया जाता है, जबकि दूसरा लूप कॉइल बाधा के एंटी-स्मैशिंग फ़ंक्शन के लिए समर्पित है।दो स्वतंत्र लूप डिटेक्टर के रूप में एलडी-200/202 का उपयोग करकेयह सेटअप प्रत्येक कार्य के लिए अलग-अलग डिटेक्टरों के उपयोग से जुड़े हार्डवेयर लागतों में से कुछ को कम करता है।

यह कार्यक्षमता LD-200/202 की स्वतंत्र कार्य मोड सुविधा को सक्षम करके प्राप्त की जाती है, जिससे इसे इस दोहरी क्षमता में प्रभावी ढंग से काम करने की अनुमति मिलती है।
