अनुकूलन योग्य वायर्ड फोटोइलेक्ट्रिक सेंसर बड़े औद्योगिक गेट 30 मीटर के लिए सूर्य के प्रकाश के खिलाफ

अनुकूलन योग्य वायर्ड फोटोइलेक्ट्रिक सेंसर बड़े औद्योगिक गेट 30 मीटर के लिए सूर्य के प्रकाश के खिलाफ

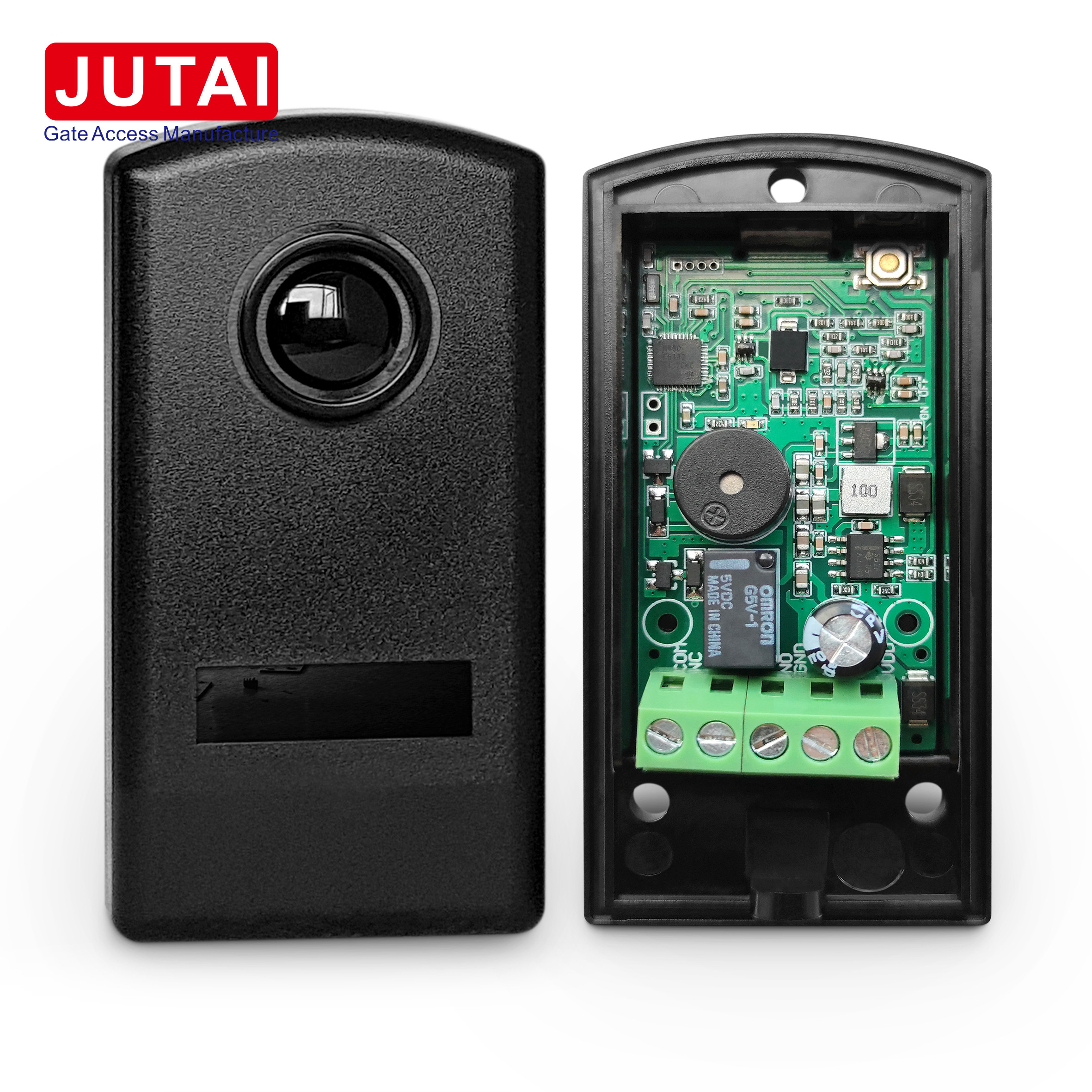

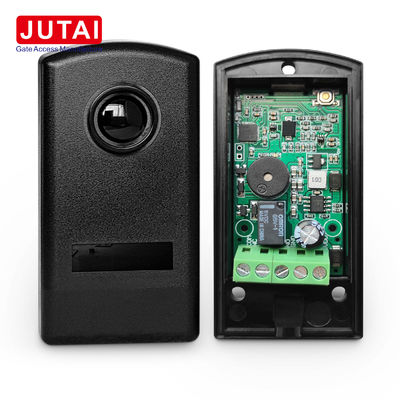

JUTAI IR-20M इन्फ्रारेड बीम सेंसर

विशेषताएं

1. लंबी दूरी का पता लगानाः बाहरी सूर्य के प्रकाश में 30 मीटर तक का पता लगाना।
2. उच्च संवेदनशीलताः बहुत छोटी वस्तुओं या सूक्ष्म आंदोलनों का सटीक पता लगाने में सक्षम।
3. तेजी से प्रतिक्रिया समय: इन सेंसरों में बेहद तेज प्रतिक्रिया समय होता है, जिससे वे तेजी से पता लगाने की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त होते हैं।
4. उच्च हस्तक्षेप प्रतिरोधः स्थिर प्रदर्शन सुनिश्चित करने के लिए पर्यावरण प्रकाश हस्तक्षेप (जैसे सूर्य के प्रकाश या वाहन रोशनी) का विरोध करने के लिए डिज़ाइन किया गया है।
5. आसान स्थापनाः आमतौर पर आसान स्थापना और संरेखण के लिए डिज़ाइन किया गया है, उपयोगकर्ता सेटअप और रखरखाव को सुविधाजनक बनाता है।

आवेदन

1. स्वचालित दरवाजे और पहुँच नियंत्रण प्रणाली: लोगों या वाहनों को गुजरते हुए पता लगाने के लिए उपयोग किया जाता है, स्वचालित रूप से दरवाजे खोलने और बंद करने को नियंत्रित करता है।
2. सुरक्षा प्रणालीः सुरक्षा अनुप्रयोगों में, वे अनधिकृत प्रवेश का पता लगाते हैं, आमतौर पर परिधि, खिड़की और दरवाजे की सुरक्षा के लिए उपयोग किया जाता है।
3. औद्योगिक स्वचालन: वस्तुओं की स्थिति और आंदोलन का पता लगाने, मशीनरी संचालन को नियंत्रित करने के लिए उत्पादन लाइनों और कन्वेयर बेल्ट में उपयोग किया जाता है।
4. पार्किंग प्रबंधनः वाहनों के प्रवेश और निकास का पता लगाने, बाधा द्वारों को नियंत्रित करने या पार्किंग स्थानों पर कब्जे की निगरानी करने के लिए पार्किंग स्थलों में उपयोग किया जाता है।

स्थापना के निर्देश

1. आंतरिक तक पहुँचः अपने आंतरिक घटकों तक पहुँचने के लिए फोटोसेल का सामने का पैनल खोलें।
2. केबल डालना और बेस फिक्सिंगः केबलों को उनके संबंधित स्लॉट में डालें और फोटोसेल के आधार को दीवार पर मजबूती से फिक्स करें।
3. दीवार या धातु की सतह पर माउंटिंगः
   • दीवार पर लगाने के लिए, तीन 5 मिमी के छेद ड्रिल करें और उपयुक्त पेंच एंकर डालें।
   • धातु की सतहों के लिए, स्व-टैपिंग शिकंजा के लिए तीन 3 मिमी छेद ड्रिल करें।
4. कनेक्शन बनाएं: आवश्यक केबलों को जोड़ें और 12 से 24 वी डीसी/एसी के बीच वोल्टेज के साथ फोटोसेल को पावर दें।
5. उचित स्थिति सुनिश्चित करें: फोटोसेल को ठीक से संरेखित करें। रिसीवर पर लाल एलईडी बंद रहना चाहिए यदि सही ढंग से संरेखित है। यदि अवरक्त बीम बाधित है, तो लाल एलईडी चमक जाएगी।
6. फ्रंट पैनल के साथ कवरः एक बार कनेक्शन सत्यापित हो जाने के बाद, फ्रंट पैनल को बदल दें, यह सुनिश्चित करें कि यह मजबूती से जगह में है।
7. परीक्षण प्रणालीः रिले प्रतिक्रिया की जाँच करने के लिए इन्फ्रारेड बीम को कई बार बाधित करें।
8. फ्रंट पैनल को सुरक्षित करें: अंत में, प्रदान किए गए पेंचों से फ्रंट पैनल को सुरक्षित करें।

इन चरणों का पालन IR-20M फोटोसेल की उचित स्थापना और कार्य सुनिश्चित करेगा।

JUTAI IR-20 वायर्ड इन्फ्रारेड फोटोसेल के साथ शीर्ष स्तरीय विश्वसनीयता का अनुभव करें।

• स्थिर पता लगाने की दूरीः 20 मीटर से अधिक की दूरी पर असाधारण स्थिर और विश्वसनीय पता लगाने की सुविधा प्रदान करता है।
• उच्च-गुणवत्ता वाले इन्फ्रारेड लैंप: लगातार दूरी और प्रकाश प्रतिरोध सुनिश्चित करने के लिए प्रसिद्ध जर्मन ब्रांडों का उपयोग करता है।
• विश्वसनीय रिलेः जापान के ओमरोन ब्रांड रिले की विशेषताएं, विभिन्न दरवाजे ऑपरेटर ब्रांडों के साथ संगतता की गारंटी देती हैं।
• सतह माउंट प्रौद्योगिकी (एसएमटी): सख्त गुणवत्ता मानकों के माध्यम से बैच उत्पादन की सटीकता और स्थिरता सुनिश्चित करता है।

फायदे और विशेषताएं

व्यापक सहायता

प्रत्येक पैकेज में चित्रित आरेखों के साथ एक अंग्रेजी उपयोगकर्ता पुस्तिका शामिल है, जो आसानी से स्थापना और विन्यास के लिए व्यापक मार्गदर्शन प्रदान करती है।

निष्कर्ष

संक्षेप में, जुटाई आईआर-20 इन्फ्रारेड बीम सेंसर विभिन्न अनुप्रयोगों में बेजोड़ सुरक्षा और बहुमुखी प्रतिभा प्रदान करता है, जिससे विभिन्न वातावरणों में मन की शांति और सुविधा सुनिश्चित होती है।




तकनीकी पैरामीटर

JUTAI IR-20 का कनेक्शन विवरण

IR-20M फोटोसेल स्थापित करने के लिए, कृपया निम्नलिखित चरण-दर-चरण निर्देशों का पालन करें:

1. आंतरिक पहुँचः

   • अपने आंतरिक घटकों तक पहुँचने के लिए फोटोसेल के सामने के पैनल को उठाएं।

2. केबल सम्मिलन और आधार निर्धारण:

   • केबलों को उनके निर्दिष्ट आवास स्लॉट में डालें और फोटोसेल के आधार को दीवार पर मजबूती से लगाएं।

3. दीवार या धातु की सतह पर माउंटिंगः

   • यदि दीवार पर लगाया जाता है, तो तीन 5 ø छेद ड्रिल करें और उपयुक्त पेंच लंगर डालें।
   • धातु की सतहों पर लगाने के लिए, स्व-टैपिंग शिकंजा के लिए तीन 3 ø छेद ड्रिल करें।

4. कनेक्शन बनाएँः

   • आवश्यक केबलों को कनेक्ट करें और 12 से 24 वी डीसी/एसी के बीच एक वोल्टेज के साथ फोटोसेल को बिजली दें।

5. उचित स्थिति सुनिश्चित करें:

   • फोटोसेल की सही स्थिति, संरेखण और कनेक्शन की जाँच करें।
   • रिसीवर पर लाल एलईडी बंद रहना चाहिए यदि सब कुछ सही ढंग से कॉन्फ़िगर किया गया है।
   • जब अवरक्त किरण बाधित होती है, लाल एलईडी चमकती है।

6. फ्रंट पैनल के साथ कवरः

   • एक बार कनेक्शन सत्यापित हो जाने के बाद, फोटोसेल को सामने के पैनल से ढक दें।
   • जब तक यह बंद न हो जाए, इसे मजबूती से अंदर डालें, और फिर इसे बंद करें।

7. परीक्षण प्रणाली:

   • सही रिले प्रतिक्रिया सुनिश्चित करने के लिए इन्फ्रारेड बीम को कई बार बाधित करके सिस्टम का परीक्षण करें।

8. सुरक्षित फ्रंट पैनलः

   • अंत में, प्रदान किए गए शिकंजा का उपयोग करके सामने के पैनल को सुरक्षित करें।

इन चरणों का सावधानीपूर्वक पालन करने से आप आईआर-20एम फोटोसेल की उचित स्थापना और कार्य सुनिश्चित कर सकते हैं।

स्थापित करने के लिए दिशानिर्देशः

1. स्थापना स्थल तैयार करें: JUTAI IR-20 20 मीटर वायर्ड इन्फ्रारेड फोटोसेल स्थापित करने के लिए उपयुक्त स्थान चुनें।यह सुनिश्चित करें कि क्षेत्र बाधाओं से मुक्त हो और पता लगाने के लिए इष्टतम कवरेज प्रदान करे.

2. माउंटिंग स्थितिः इन्फ्रारेड फोटोसेल को एक ऊंचाई और कोण पर माउंट करें जो अधिकतम कवरेज और डिटेक्शन रेंज की अनुमति देता है।किसी भी आंदोलन या असंगति को रोकने के लिए एक स्थिर और सुरक्षित माउंटिंग सतह का लक्ष्य.

3. वायरिंग कनेक्शनः प्रदान किए गए वायरिंग आरेख या उपयोगकर्ता पुस्तिका के अनुसार इन्फ्रारेड फोटोसेल के तारों को कनेक्ट करें।विद्युत समस्याओं से बचने के लिए उचित इन्सुलेशन और सुरक्षित कनेक्शन सुनिश्चित करें.

4. बिजली की आपूर्तिः इन्फ्रारेड फोटोसेल को निर्दिष्ट वोल्टेज रेंज (आमतौर पर 12-24 वी डीसी) के भीतर स्थिर बिजली की आपूर्ति प्रदान करें। यूनिट को नुकसान से बचने के लिए ध्रुवीयता और वोल्टेज को दो बार जांचें।

5. संरेखण और परीक्षणः एक बार स्थापित और संचालित होने के बाद, इन्फ्रारेड लैंप को संरेखित करें ताकि यह सुनिश्चित हो सके कि वे एक दूसरे के सामने हों और पता लगाने की दूरी आपकी आवश्यकताओं को पूरा करे।इन्फ्रारेड बीम को बाधित करके और रिले प्रतिक्रिया सत्यापित करके फोटोसेल का परीक्षण करें.

6. फाइन-ट्यूनिंगः यदि आवश्यक हो, तो इन्फ्रारेड फोटोसेल के संरेखण और संवेदनशीलता सेटिंग्स को ठीक करें ताकि इसके प्रदर्शन को अनुकूलित किया जा सके और झूठे अलार्म या याद किए गए डिटेक्शन को कम से कम किया जा सके।

7. सुरक्षित स्थापनाः उचित संचालन की पुष्टि करने के बाद, प्रदान किए गए माउंटिंग हार्डवेयर का उपयोग करके इन्फ्रारेड फोटोसेल को सुरक्षित रूप से अपनी जगह पर लगाएं।सुनिश्चित करें कि सभी कनेक्शन तंग हैं और इकाई पर्यावरण कारकों से संरक्षित है.

इन स्थापना दिशानिर्देशों का सावधानीपूर्वक पालन करके आप JUTAI IR-20 20 मीटर वायर्ड इन्फ्रारेड फोटोसेल के साथ शीर्ष स्तरीय विश्वसनीयता और प्रदर्शन का अनुभव कर सकते हैं,आपकी आवश्यकताओं के लिए बेजोड़ सुरक्षा और सुविधा प्रदान करना.
