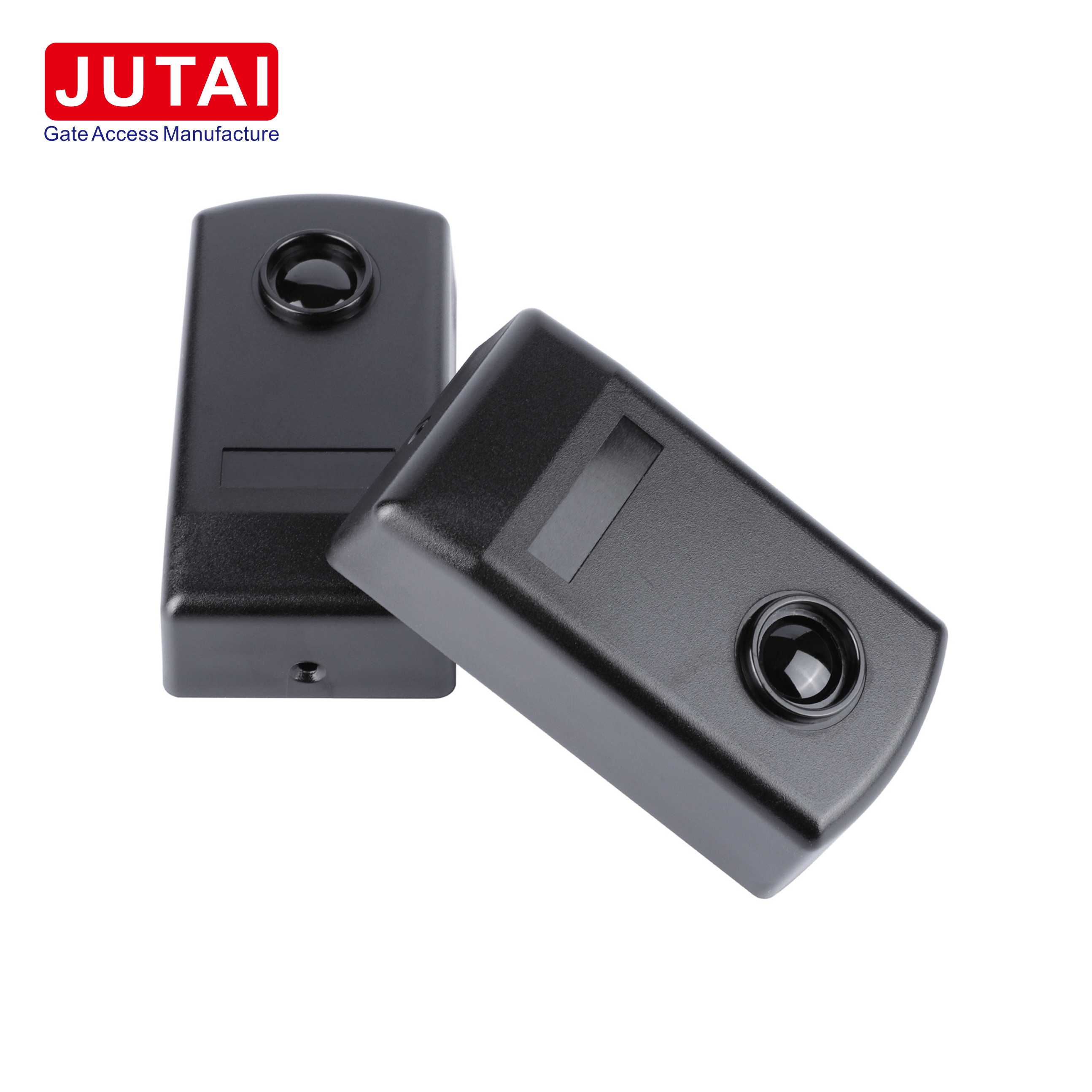

ऑटो गेट सुरक्षा के लिए जलरोधक इन्फ्रारेड फोटोसेल 12-24VADC 30M डिटेक्शन रेंज

JUTAI ऑटोमैटिक डोर सेंसर इन्फ्रारेड फोटोसेल के साथ बेहतर सुरक्षा और सुविधा का अनुभव करें। यह सावधानीपूर्वक डिज़ाइन किया गया सेंसर इन्फ्रारेड बीम में रुकावटों का तुरंत पता लगाता है,शीघ्र कार्रवाई के लिए रिले स्विच सिग्नल को ट्रिगर करनाइसकी बहुमुखी प्रतिभा इसे विभिन्न अनुप्रयोगों के लिए आदर्श बनाती है, जिसमें पार्किंग बाधाएं, पैदल यात्री गेट और शरीर प्रेरण के लिए वाहन गेट शामिल हैं।यह खिड़कियों के लिए एक विश्वसनीय विरोधी चोरी का पता लगाने प्रणाली के रूप में कार्य करता है, दरवाजे और मार्ग।

अनूठी विशेषताएं:

• एकल बीम डिटेक्टर: व्यापक रूप से स्वचालित स्लाइडिंग दरवाजे, शटर दरवाजे, गेराज दरवाजे और खिड़कियों में उपयोग किए जाते हैं, ये सेंसर विश्वसनीय पता लगाने प्रदान करते हैं।

• एकीकृत ट्रांसमीटर और रिसीवर: एक एकीकृत एम्पलीफायर के साथ एक ट्रांसमीटर और रिसीवर की विशेषता, संकीर्ण अवरक्त बीम प्रभावी रूप से बाहरी प्रकाश हस्तक्षेप का मुकाबला करता है।

• विश्वसनीय पता लगाने की सीमाः कम ऊंचाई पर (20-40 सेमी जमीन से ऊपर) स्थापित होने के बावजूद, ये सेंसर 2-20 मीटर की विश्वसनीय पता लगाने की सीमा बनाए रखते हैं।

• आईआर-20 स्व-निरीक्षण क्षमताः विशेष रूप से स्लाइडिंग दरवाजों के लिए अनुकूलित, आईआर-20 सेंसर स्व-निरीक्षण बीम के विराम पर दरवाजे के बंद होने को रोकता है,सबसे चौड़ी स्थिति के लिए तेजी से वापस लेने सुनिश्चितजब तक पता लगाने वाली किरण फिर से स्थापित नहीं हो जाती तब तक दरवाजा फिर से गतिशील हो जाता है, पूर्ण बंद होने के बाद निष्क्रिय हो जाता है।

कार्यक्षमताः

एक अवरक्त क्षेत्र स्थापित करने के लिए विपरीत बिंदुओं पर पोजीशन डिटेक्टर जोड़े। आंदोलन का पता लगाने से सुरक्षा अलार्म होस्ट (शामिल नहीं) को रिले किया गया अलार्म सिग्नल ट्रिगर होता है।विभिन्न वातावरणों में सुरक्षा सेटअप में निर्बाध एकीकरण के लिए आदर्श.

लगातार प्रदर्शनः

खराब मौसम में लगातार प्रदर्शन बनाए रखते हुए, कॉम्पैक्ट और IP65 जलरोधक डिजाइन पराबैंगनी विकिरण और घर्षण कणों के लिए असाधारण प्रतिरोध सुनिश्चित करता है,बाहरी वातावरण में लचीलापन बढ़ाना.

व्यापक सहायता:

प्रत्येक पैकेज में आसानी से स्थापना और विन्यास के लिए चित्रित आरेखों के साथ एक अंग्रेजी उपयोगकर्ता पुस्तिका शामिल है।

संक्षेप में, जुटाई ऑटोमैटिक डोर सेंसर इन्फ्रारेड फोटोसेल अद्वितीय सुरक्षा और बहुमुखी प्रतिभा प्रदान करता है, जो विभिन्न अनुप्रयोगों में मन की शांति और सुविधा प्रदान करता है।




तकनीकी पैरामीटर

JUTAI IR-20 का कनेक्शन विवरण

IR-20M फोटोसेल स्थापित करने के लिए, कृपया इन चरण-दर-चरण निर्देशों का पालन करें:

1. आंतरिक तक पहुँचः फोटोसेल के सामने के पैनल को उठाकर इसके आंतरिक घटकों तक पहुँचें।

2. केबल सम्मिलन और आधार निर्धारणः केबलों को उनके संबंधित आवास स्लॉट में सम्मिलित करें और फोटोसेल के आधार को दीवार पर मजबूती से लगाएं।

3. दीवार या धातु की सतह पर माउंटिंगः

   • यदि दीवार पर लगाया जाता है, तो तीन 5 ø छेद ड्रिल करें और उपयुक्त पेंच लंगर डालें।
   • धातु की सतहों पर लगाने के लिए, स्व-टैपिंग शिकंजा के लिए तीन 3 ø छेद ड्रिल करें।

4. कनेक्शन बनाएं: आवश्यक केबलों को कनेक्ट करें और 12 से 24 वी डीसी/एसी के बीच वोल्टेज के साथ फोटोसेल को पावर दें।

5. उचित स्थिति सुनिश्चित करें: फोटोसेल की उचित स्थिति, संरेखण और कनेक्शन सुनिश्चित करें। रिसीवर पर लाल एलईडी बंद रहना चाहिए यदि सब कुछ सही ढंग से कॉन्फ़िगर किया गया है।जब इन्फ्रारेड बीम बाधित हो जाता है, लाल एलईडी चमक जाएगा।

6. फ्रंट पैनल के साथ कवरः एक बार कनेक्शन सत्यापित हो जाने के बाद, फोटोसेल को फ्रंट पैनल के साथ कवर करें। इसे मजबूती से डालें जब तक कि यह बंद न हो जाए, और फिर इसे सुरक्षित रूप से बंद करें।

7. परीक्षण प्रणाली: रिले प्रतिक्रिया की जांच के लिए इन्फ्रारेड बीम को कई बार बाधित करके प्रणाली का परीक्षण करें।

8. फ्रंट पैनल को सुरक्षित करें: अंत में, प्रदान किए गए शिकंजा का उपयोग करके फ्रंट पैनल को सुरक्षित करें।

इन चरणों का सावधानीपूर्वक पालन IR-20M फोटोसेल की उचित स्थापना और कार्य सुनिश्चित करेगा।
