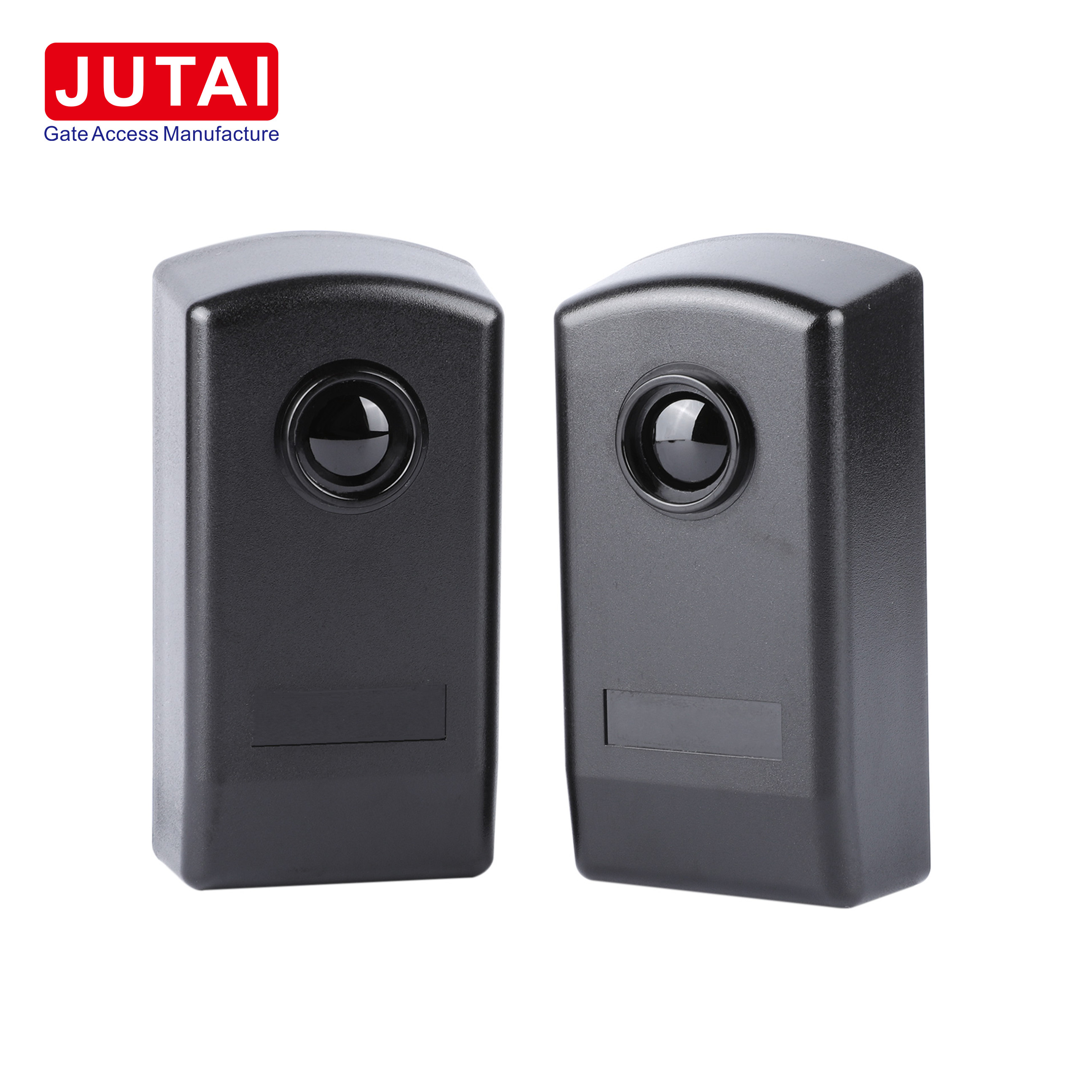

बूम बैरियर ऑटोमैटिक गेट सुरक्षा के लिए एंटी मजबूत प्रकाश फोटोइलेक्ट्रिक सेंसर

बूम बैरियर ऑटोमैटिक गेट सुरक्षा के लिए एंटी मजबूत प्रकाश फोटोइलेक्ट्रिक सेंसर

JUTAI ऑटोमैटिक डोर सेंसर इन्फ्रारेड फोटोसेल के साथ अधिक सुरक्षा और सुविधा का अनुभव करें। यह सावधानीपूर्वक डिज़ाइन किया गया सेंसर इन्फ्रारेड बीम में रुकावटों का तुरंत पता लगाता है,रिले स्विच सिग्नल को जल्दी से ट्रिगर करनाइसकी बहुमुखी प्रतिभा विभिन्न अनुप्रयोगों तक फैली हुई है, जिसमें पार्किंग बाधाएं, पैदल यात्री द्वार और शरीर प्रेरण के लिए वाहन द्वार शामिल हैं।यह खिड़कियों के लिए एक विश्वसनीय विरोधी चोरी का पता लगाने प्रणाली के रूप में कार्य करता है, दरवाजे और मार्ग।

अनूठी विशेषताएं:

• एकल बीम डिटेक्टर: स्वचालित स्लाइडिंग दरवाजे, शटर दरवाजे, गेराज दरवाजे और खिड़कियों में व्यापक रूप से उपयोग किए जाने वाले, ये एकल बीम डिटेक्टर बेजोड़ विश्वसनीयता प्रदान करते हैं।
• एकीकृत ट्रांसमीटर और रिसीवरः प्रत्येक इकाई में एक एम्पलीफायर के साथ एक एकीकृत ट्रांसमीटर और रिसीवर होता है, जो बाहरी प्रकाश हस्तक्षेप को प्रभावी ढंग से कम करने के लिए एक संकीर्ण अवरक्त बीम उत्सर्जित करता है.
• विश्वसनीय पता लगाने की सीमाः कम ऊंचाई पर (20-40 सेमी जमीन से ऊपर) स्थापित होने के बावजूद, ये सेंसर 2-20 मीटर की लगातार पता लगाने की सीमा बनाए रखते हैं।
• आईआर-20 स्व-निरीक्षण क्षमताः स्लाइडिंग दरवाजों के लिए अनुकूलित, आईआर-20 सेंसर में स्व-निरीक्षण क्षमताएं हैं।दरवाजा बंद होने से रोकता है और अपनी सबसे चौड़ी स्थिति में तेजी से पीछे हट जाता है, सुरक्षा और सुविधा में वृद्धि।

कार्यक्षमताः

प्रत्येक डिटेक्टर जोड़ी को विपरीत बिंदुओं पर रखें ताकि उनके बीच एक इन्फ्रारेड क्षेत्र स्थापित हो सके।इस क्षेत्र के भीतर आंदोलन का पता लगाने तुरंत एक अलार्म संकेत सुरक्षा अलार्म मेजबान (शामिल नहीं) को रिले ट्रिगर करता है. शैक्षणिक संस्थानों, वाणिज्यिक परिसरों, चिकित्सा सुविधाओं, आवासीय परिसरों और उससे परे सुरक्षा सेटअप में निर्बाध एकीकरण के लिए आदर्श।

लगातार प्रदर्शनः

वर्षा या धूल के तूफान जैसे खराब मौसम के परिदृश्यों के बावजूद, पता लगाने का दायरा लगातार प्रदर्शन बनाए रखता है।जुटाई आईआर-20 इन्फ्रारेड फोटो सेंसर का कॉम्पैक्ट और आईपी65 वाटरप्रूफ डिजाइन पराबैंगनी विकिरण और घर्षण कणों के लिए असाधारण प्रतिरोध सुनिश्चित करता है, बाहरी वातावरण में लचीलापन बढ़ाता है।

व्यापक सहायता:

प्रत्येक पैकेज में चित्रित आरेखों के साथ एक अंग्रेजी उपयोगकर्ता पुस्तिका शामिल है, जो आसान स्थापना और विन्यास के लिए व्यापक मार्गदर्शन प्रदान करती है।

संक्षेप में, जुटाई ऑटोमैटिक डोर सेंसर इन्फ्रारेड फोटोसेल विभिन्न अनुप्रयोगों में बेजोड़ सुरक्षा और बहुमुखी प्रतिभा प्रदान करता है, जिससे विभिन्न वातावरणों में मन की शांति और सुविधा सुनिश्चित होती है।.




तकनीकी पैरामीटर

JUTAI IR-20 का कनेक्शन विवरण

IR-20M फोटोसेल स्थापित करने के लिए, इन चरण-दर-चरण निर्देशों का पालन करेंः

1. आंतरिक तक पहुँचः फोटोसेल के सामने के पैनल को उठाकर इसके आंतरिक घटकों तक पहुँचें।

2. केबल सम्मिलन और आधार निर्धारणः केबलों को उनके संबंधित आवास स्लॉट में सम्मिलित करें और फोटोसेल के आधार को दीवार पर मजबूती से लगाएं।

3. दीवार या धातु की सतह पर माउंटिंगः

   • यदि दीवार पर लगाया जाता है, तो तीन 5 ø छेद ड्रिल करें और उपयुक्त पेंच लंगर डालें।
   • धातु की सतहों पर लगाने के लिए, स्व-टैपिंग शिकंजा के लिए तीन 3 ø छेद ड्रिल करें।

4. कनेक्शन बनाएं: आवश्यक केबलों को कनेक्ट करें और 12 से 24 वी डीसी/एसी के बीच वोल्टेज के साथ फोटोसेल को पावर दें।

5. उचित स्थिति सुनिश्चित करें: सुनिश्चित करें कि फोटोसेल सही स्थिति में है, संरेखित है, और जुड़ा हुआ है। रिसीवर पर लाल एलईडी बंद रहना चाहिए यदि सब कुछ सही ढंग से कॉन्फ़िगर किया गया है।जब इन्फ्रारेड बीम बाधित हो जाता है, लाल एलईडी चमक जाएगा।

6. फ्रंट पैनल के साथ कवरः कनेक्शन सत्यापित करने के बाद, फोटोसेल को फ्रंट पैनल के साथ कवर करें। इसे मजबूती से डालें जब तक कि यह बंद न हो जाए, और फिर इसे सुरक्षित रूप से बंद करें।

7. परीक्षण प्रणालीः रिले प्रतिक्रिया की पुष्टि करने के लिए इन्फ्रारेड बीम को कई बार बाधित करके प्रणाली का परीक्षण करें।

8. फ्रंट पैनल को सुरक्षित करें: अंत में, प्रदान किए गए शिकंजा का उपयोग करके फ्रंट पैनल को सुरक्षित करें।

इन चरणों का सावधानीपूर्वक पालन IR-20M फोटोसेल की उचित स्थापना और कार्य सुनिश्चित करेगा।
