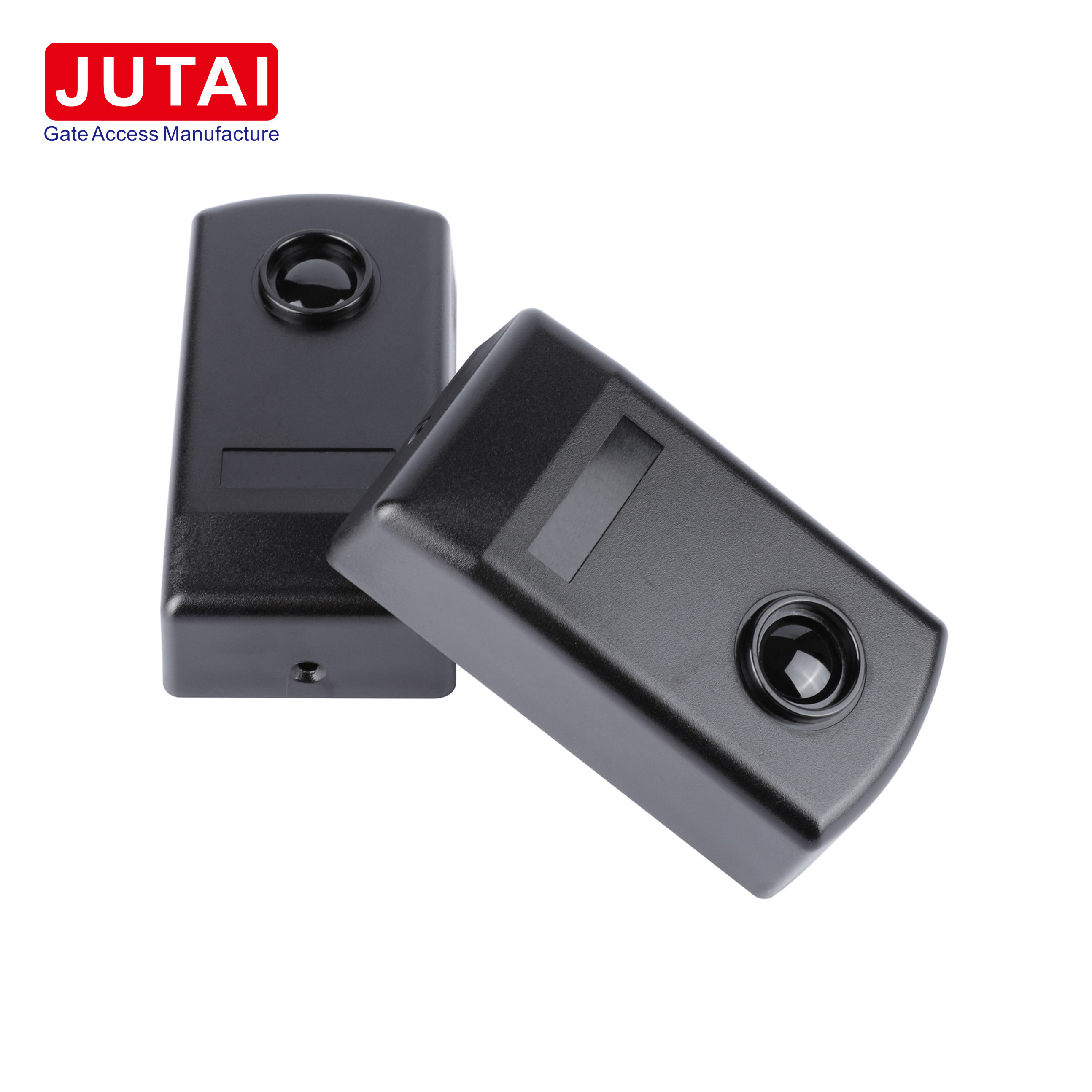

DC12V/24V होम सर्विलांस इन्फ्रारेड बीम मोशन डिटेक्टर CE

DC12V/24V होम निगरानी आउटडोर सक्रिय फोटोसेल बीम सेंसर इन्फ्रारेड डिटेक्टर

जुटाई आईआर-20 इन्फ्रारेड बीम सेंसर के साथ सुरक्षा और दक्षता में वृद्धि

प्रमुख विशेषताएं:

1. व्यापक पता लगाने की सीमाः 30 मीटर तक की उल्लेखनीय पहुंच के साथ, आईआर-20 चुनौतीपूर्ण बाहरी वातावरण में भी व्यापक कवरेज सुनिश्चित करता है।

2. बढ़ी हुई संवेदनशीलता: उच्च संवेदनशीलता के साथ, आईआर -20 सबसे मामूली आंदोलनों या वस्तुओं का भी पता लगाता है, सुरक्षा उपायों को मजबूत करता है।

3. त्वरित प्रतिक्रिया समय: बिजली के तेज प्रतिक्रिया समय की विशेषता के साथ, आईआर-20 संभावित खतरों की त्वरित पहचान करता है, जिससे त्वरित कार्रवाई संभव होती है।

4. हस्तक्षेप के लिए प्रतिरोधीः पर्यावरण प्रकाश हस्तक्षेप का सामना करने के लिए डिज़ाइन किया गया, जैसे कि सूर्य के प्रकाश या वाहन की रोशनी, आईआर -20 किसी भी स्थिति में लगातार प्रदर्शन बनाए रखता है।

5. उपयोगकर्ता के अनुकूल स्थापनाः आसान स्थापना और संरेखण के लिए डिज़ाइन किया गया, आईआर -20 स्थापना प्रक्रियाओं को सरल बनाता है, डाउनटाइम को कम करता है और रखरखाव कार्यों को सुव्यवस्थित करता है।

अनुप्रयोग:

1. निर्बाध प्रवेश नियंत्रण: स्वचालित दरवाजे और प्रवेश नियंत्रण प्रणालियों के लिए आदर्श, आईआर-20 लोगों या वाहनों के लिए सुचारू मार्ग को सुविधाजनक बनाता है, सुरक्षा और सुविधा में वृद्धि करता है।

2. मजबूत सुरक्षा उपायः सुरक्षा अनुप्रयोगों में, आईआर -20 प्रभावी रूप से अनधिकृत प्रवेश का पता लगाता है, परिधि, खिड़की और दरवाजे सुरक्षा प्रोटोकॉल को मजबूत करता है।

3. औद्योगिक अनुकूलन: औद्योगिक सेटिंग्स में, आईआर-20 वस्तुओं की स्थिति और आंदोलनों का सटीक रूप से पता लगाकर, परिचालन दक्षता में सुधार करके उत्पादन लाइनों को अनुकूलित करता है।

4. कुशल पार्किंग प्रबंधन: पार्किंग स्थल पर तैनात, आईआर-20 वाहनों के प्रवेश और निकास को कुशलतापूर्वक प्रबंधित करता है, जिससे यातायात का सुचारू प्रवाह और पार्किंग स्थानों का प्रभावी उपयोग सुनिश्चित होता है।

स्थापना के निर्देश:

1. सुविधाजनक पहुँचः आंतरिक घटकों तक आसानी से पहुँचने के लिए फोटोसेल का सामने का पैनल खोलें।

2. सुरक्षित लगाव: केबलों को निर्दिष्ट स्लॉट में डालें और आधार को दीवार पर मजबूती से लगाएं, जिससे ऑपरेशन के दौरान स्थिरता सुनिश्चित हो सके।

3. बहुमुखी माउंटिंग विकल्पः दीवार या धातु की सतहों के लिए उपयुक्त माउंटिंग विधियों का चयन करें, सुरक्षित प्लेसमेंट सुनिश्चित करें।

4. उचित कनेक्शनः केबलों को जोड़ें और इष्टतम प्रदर्शन के लिए निर्दिष्ट वोल्टेज रेंज के भीतर फोटोसेल को पावर दें।

5. सटीक संरेखणः लाल एलईडी की स्थिति से संकेतित, उचित कार्यक्षमता बनाए रखने के लिए फोटोसेल को सही ढंग से संरेखित करें।

6. कार्यात्मक परीक्षणः इन्फ्रारेड बीम को बाधित करके रिले प्रतिक्रिया की पुष्टि करें, विश्वसनीय संचालन सुनिश्चित करें।

7. सुरक्षित समापन: सामने के पैनल को प्रतिस्थापित करें और इसकी अखंडता और कार्यक्षमता बनाए रखने के लिए प्रदान किए गए शिकंजा के साथ इसे सुरक्षित करें।

फायदे और विशेषताएं:

1. निर्बाध एकीकरण: आईआर-20 विभिन्न दरवाजे नियंत्रण प्रणालियों के साथ निर्बाध रूप से एकीकृत होता है, जो संगतता और उपयोग में आसानी प्रदान करता है।

2. लचीले माउंटिंग समाधानः दरवाजे के किनारे के एकीकरण सहित इसके अनुकूलन योग्य माउंटिंग विकल्प, बढ़ी हुई सुविधा के लिए स्थापना प्रक्रियाओं को सरल बनाते हैं।

3. विश्वसनीय सुरक्षा उपायः मजबूत सुरक्षा सुविधाओं के साथ, आईआर-20 स्वचालित दरवाजे और फाटकों के लिए विश्वसनीय सुरक्षा सुनिश्चित करता है, उपयोगकर्ता की सुरक्षा को प्राथमिकता देता है।

4. बहुमुखी अनुप्रयोग दायरा: विभिन्न प्रकार के दरवाजे और औद्योगिक वातावरण के लिए उपयुक्त, आईआर-20 उपयोग और तैनाती में बहुमुखी प्रतिभा प्रदान करता है।

5. सटीक पता लगाने की क्षमताः गुजर रहे व्यक्तियों या वस्तुओं का सटीक पता लगाने से दुर्घटनाओं की रोकथाम और सुरक्षा उपायों में वृद्धि सुनिश्चित होती है।

6. कुशल प्रदर्शन: आईआर-20 कम बिजली की खपत के साथ काम करता है और कुशल और विश्वसनीय प्रदर्शन सुनिश्चित करने के लिए बहुमुखी आउटपुट विकल्प प्रदान करता है।

7. कठोर परिस्थितियों में स्थायित्वः इसकी IP67 जलरोधक रेटिंग IR-20 को चुनौतीपूर्ण पर्यावरणीय परिस्थितियों का सामना करने में सक्षम बनाती है, जिससे दीर्घायु और स्थायित्व सुनिश्चित होता है।

निष्कर्ष के रूप में, जुटाई आईआर-20 इन्फ्रारेड बीम सेंसर विभिन्न अनुप्रयोगों में सुरक्षा और दक्षता के शिखर के रूप में खड़ा है।और उपयोगकर्ता के अनुकूल स्थापना प्रक्रिया, आईआर-20 विभिन्न वातावरणों में सुरक्षा और सुविधा सुनिश्चित करने में बेजोड़ प्रदर्शन प्रदान करता है,आधुनिक अभिगम नियंत्रण और सुरक्षा प्रणालियों के एक अनिवार्य घटक के रूप में इसकी भूमिका को मजबूत करना.

तकनीकी पैरामीटर

JUTAI IR-20 का कनेक्शन विवरण

आईआर-२०एम फोटोसेल की स्थापना: एक चरण-दर-चरण गाइड

1आंतरिक पहुँचः

• 1.1 फोटोसेल के सामने के पैनल को धीरे-धीरे उठाएं ताकि इसके आंतरिक घटक प्रकट हों, जिससे स्थापना के दौरान आसानी से पहुंच हो सके।

2केबल सम्मिलन और आधार निर्धारण:

• 2.1 केबलों को ध्यान से फोटोसेल के भीतर उनके निर्दिष्ट आवास स्लॉट में डालें।
• 2.2 स्थिरता और विश्वसनीयता सुनिश्चित करने के लिए उपयुक्त माउंटिंग हार्डवेयर का उपयोग करके फोटोसेल के आधार को दीवार पर सुरक्षित रूप से लगाएं।

3दीवार या धातु की सतह पर माउंटिंगः

• 3.1 यदि दीवार पर लगाया जाता है तो तीन 5 ø छेद ड्रिल करें और फोटोसेल को मजबूती से लंगर लगाने के लिए उपयुक्त पेंच एंकर डालें।
• 3.2 धातु की सतहों पर लगाव के लिए, तीन 3 ø छेद ड्रिल करें और सुरक्षित लगाव सुनिश्चित करने के लिए स्व-टैंपिंग शिकंजा का प्रयोग करें।

4संपर्क बनाएँः

• 4.1 आवश्यक केबलों को फोटोसेल से जोड़ें, उचित इन्सुलेशन और सुरक्षित कनेक्शन सुनिश्चित करें।
• 4.2 फोटोसेल को 12 से 24 वी डीसी/एसी के बीच स्थिर वोल्टेज से संचालित किया जाए ताकि इसका संचालन संभव हो सके।

5उचित स्थिति सुनिश्चित करें:

• 5.1 प्रदर्शन को अनुकूलित करने के लिए फोटोसेल घटकों की सही स्थिति, संरेखण और कनेक्शन की जाँच करें.
• 5.2 पुष्टि करें कि जब फोटोसेल सही ढंग से कॉन्फ़िगर किया जाता है तो रिसीवर पर लाल एलईडी संकेतक बंद रहता है।
• 5.3 यदि इन्फ्रारेड बीम बाधित हो जाता है तो लाल एलईडी चमक जाएगी, जिससे संभावित बाधाओं का संकेत मिलता है।

6. सामने के पैनल के साथ कवरः

• 6.1 एक बार सभी कनेक्शन सत्यापित हो जाने के बाद, फोटोसेल को ध्यान से सामने के पैनल से ढक दें।
• 6.2 सामने के पैनल को तब तक मजबूती से लगाएं जब तक कि यह बंद न हो जाए, ताकि यह अच्छी तरह फिट हो जाए और फिर आंतरिक घटकों की सुरक्षा के लिए इसे सुरक्षित रूप से बंद कर दें।

7परीक्षण प्रणालीः

• 7.1 इन्फ्रारेड बीम को जानबूझकर कई बार बाधित करके प्रणाली का गहन परीक्षण किया जाए।
• 7.2 फोटोसेल की कार्यक्षमता को मान्य करने के लिए रिले की उचित प्रतिक्रिया का निरीक्षण और पुष्टि करना।

8. सुरक्षित फ्रंट पैनलः

• 8.1 अंत में, प्रदान किए गए पेंचों का उपयोग करके सामने के पैनल को सुरक्षित रूप से अपनी जगह पर लगाएं, यह सुनिश्चित करें कि यह फोटोसेल से सुरक्षित रूप से जुड़ा रहे।

इन चरण-दर-चरण निर्देशों का सावधानीपूर्वक पालन करके, आप IR-20M फोटोसेल को सुरक्षित रूप से स्थापित कर सकते हैं और उचित कार्य सुनिश्चित कर सकते हैं,इस प्रकार आपके आवेदन में सुरक्षा और दक्षता में वृद्धि.

JUTAI IR-20 20 मीटर वायर्ड इन्फ्रारेड फोटोसेल के लिए स्थापना दिशानिर्देश

1. स्थापना स्थल तैयार करें:

   • पता लगाने के लिए इष्टतम कवरेज सुनिश्चित करने के लिए उपयुक्त स्थान चुनें।
   • हस्तक्षेप को रोकने के लिए क्षेत्र को किसी बाधा से मुक्त रखें।

2. माउंटिंग स्थितिः

   • अधिकतम कवरेज और पता लगाने की सीमा के लिए इन्फ्रारेड फोटोसेल को उचित ऊंचाई और कोण पर माउंट करें।
   • गति या असंतुलन को रोकने के लिए स्थिर और सुरक्षित माउंटिंग सतह का उपयोग करें।

3. वायरिंग कनेक्शनः

   • तारों के उचित कनेक्शन के लिए प्रदान किए गए वायरिंग आरेख या उपयोगकर्ता पुस्तिका का संदर्भ लें।
   • विद्युत समस्याओं से बचने के लिए सभी कनेक्शन सुरक्षित रूप से अछूता सुनिश्चित करें।

4. बिजली की आपूर्तिः

   • निर्दिष्ट वोल्टेज रेंज (आमतौर पर 12-24V DC) के भीतर एक स्थिर बिजली आपूर्ति प्रदान करें।
   • स्थापना के दौरान यूनिट को क्षतिग्रस्त करने से बचने के लिए ध्रुवीयता और वोल्टेज को दो बार जांचें।

5. संरेखण और परीक्षण:

   • इन्फ्रारेड लैंपों को एक दूसरे के सामने लगाएं ताकि उचित पहचान कवरेज सुनिश्चित हो सके।
   • इन्फ्रारेड बीम को अवरुद्ध करके फोटोसेल का परीक्षण करें और कार्यक्षमता के लिए रिले प्रतिक्रिया की जांच करें।

6. सूक्ष्म-समायोजन:

   • प्रदर्शन को अनुकूलित करने के लिए आवश्यकतानुसार संरेखण और संवेदनशीलता सेटिंग्स को समायोजित करें।
   • फोटोसेल को ठीक से समायोजित करके झूठे अलार्म या चूक गए डिटेक्शन को कम से कम करें।

7. सुरक्षित स्थापनाः

   • उचित संचालन की पुष्टि करने के बाद, फोटोसेल को सुरक्षित रूप से प्रदान किए गए माउंटिंग हार्डवेयर का उपयोग करके संलग्न करें।
   • सुनिश्चित करें कि सभी कनेक्शन तंग हैं और इकाई पर्यावरण कारकों से सुरक्षित है।

इन स्थापना दिशानिर्देशों का सावधानीपूर्वक पालन करके आप JUTAI IR-20 20 मीटर वायर्ड इन्फ्रारेड फोटोसेल के साथ शीर्ष स्तर की विश्वसनीयता और प्रदर्शन सुनिश्चित कर सकते हैं,आपकी आवश्यकताओं के लिए बेजोड़ सुरक्षा और सुविधा प्रदान करना.
