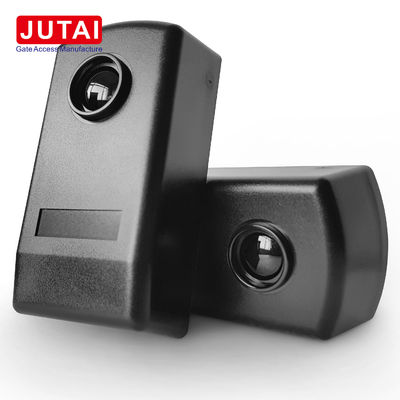

वायर्ड इन्फ्रारेड फोटोसेल सेंसर 20 मीटर डिटेक्शन रेंज के साथ IP65 वाटरप्रूफ ऑटोमैटिक गेट्स के लिए 12-24V AC/DC

JUTAI IR-20 इन्फ्रारेड बीम सेंसर एक अत्याधुनिक उपकरण है जिसे विभिन्न अनुप्रयोगों में सुरक्षा और दक्षता बढ़ाने के लिए डिज़ाइन किया गया है। अपनी उन्नत सुविधाओं और मजबूत डिजाइन के साथ, यह सेंसर व्यापक सुरक्षा और इष्टतम प्रदर्शन सुनिश्चित करते हुए, विभिन्न वातावरणों के लिए आदर्श है।

1. आंतरिक भाग तक पहुंचें: स्थापना के दौरान आंतरिक घटकों तक आसान पहुंच के लिए सामने वाले पैनल को धीरे से ऊपर उठाएं।
2. केबल प्रविष्टि और आधार फिक्सेशन: केबलों को निर्दिष्ट आवास स्लॉट में सावधानी से डालें। स्थिरता और विश्वसनीयता के लिए उपयुक्त माउंटिंग हार्डवेयर का उपयोग करके आधार को दीवार पर सुरक्षित रूप से ठीक करें।
3. दीवार या धातु की सतह पर माउंटिंग: दीवार माउंटिंग के लिए तीन 5 ø छेद ड्रिल करें और फोटोसेल को मजबूती से एंकर करने के लिए उपयुक्त स्क्रू एंकर डालें। धातु की सतहों के लिए, तीन 3 ø छेद ड्रिल करें और सुरक्षित अटैचमेंट के लिए सेल्फ-टैपिंग स्क्रू का उपयोग करें।
4. कनेक्शन बनाएं: उचित इन्सुलेशन और सुरक्षित कनेक्शन सुनिश्चित करते हुए, आवश्यक केबल कनेक्ट करें। इष्टतम संचालन के लिए निर्दिष्ट वोल्टेज रेंज (12-24V DC/AC) के भीतर फोटोसेल को पावर दें।
5. उचित स्थिति सुनिश्चित करें: इष्टतम प्रदर्शन के लिए फोटोसेल घटकों की सही स्थिति, संरेखण और कनेक्शन सत्यापित करें। पुष्टि करें कि लाल एलईडी संकेतक सही ढंग से कॉन्फ़िगर होने पर बंद रहता है, केवल इन्फ्रारेड बीम बाधित होने पर जलता है।
6. सामने वाले पैनल से ढकें: कनेक्शन सत्यापित होने के बाद, सामने वाले पैनल से फोटोसेल को ढक दें। सामने वाले पैनल को तब तक मजबूती से डालें जब तक वह कस न जाए, आंतरिक घटकों की सुरक्षा के लिए उसे सुरक्षित रूप से बंद कर दें।
7. सिस्टम का परीक्षण करें: जानबूझकर इन्फ्रारेड बीम को कई बार बाधित करके एक संपूर्ण सिस्टम परीक्षण करें। फोटोसेल की कार्यक्षमता को मान्य करने के लिए रिले प्रतिक्रिया का निरीक्षण करें और पुष्टि करें।
8. सामने वाले पैनल को सुरक्षित करें: अंत में, सामने वाले पैनल को प्रदान किए गए स्क्रू का उपयोग करके सुरक्षित रूप से कस लें ताकि यह सुनिश्चित हो सके कि यह फोटोसेल से सुरक्षित रूप से जुड़ा रहे।

1. स्थापना स्थल तैयार करें: पता लगाने के लिए इष्टतम कवरेज सुनिश्चित करने वाला एक उपयुक्त स्थान चुनें। हस्तक्षेप को रोकने के लिए क्षेत्र को बाधाओं से मुक्त सुनिश्चित करें।
2. माउंटिंग स्थिति: अधिकतम कवरेज और पहचान सीमा के लिए उपयुक्त ऊंचाई और कोण पर इन्फ्रारेड फोटोसेल माउंट करें। आंदोलन या गलत संरेखण को रोकने के लिए एक स्थिर और सुरक्षित माउंटिंग सतह का उपयोग करें।
3. वायरिंग कनेक्शन: उचित तार कनेक्शन के लिए प्रदान किए गए वायरिंग आरेख या उपयोगकर्ता मैनुअल का संदर्भ लें। विद्युत समस्याओं को रोकने के लिए सभी कनेक्शनों को सुरक्षित रूप से इंसुलेटेड सुनिश्चित करें।
4. बिजली की आपूर्ति: निर्दिष्ट वोल्टेज रेंज (12-24V DC) के भीतर स्थिर बिजली की आपूर्ति प्रदान करें। स्थापना के दौरान इकाई को नुकसान से बचाने के लिए ध्रुवीयता और वोल्टेज को दोबारा जांचें।
5. संरेखण और परीक्षण: उचित पहचान कवरेज के लिए इन्फ्रारेड लैंप को एक-दूसरे का सामना करने के लिए संरेखित करें। इन्फ्रारेड बीम को बाधित करके फोटोसेल का परीक्षण करें और कार्यक्षमता के लिए रिले प्रतिक्रिया सत्यापित करें।
6. फाइन-ट्यूनिंग: प्रदर्शन को अनुकूलित करने के लिए आवश्यक संरेखण और संवेदनशीलता सेटिंग्स को समायोजित करें। फोटोसेल को फाइन-ट्यून करके झूठे अलार्म या छूटे हुए डिटेक्शन को कम करें।
7. सुरक्षित स्थापना: उचित संचालन की पुष्टि करने के बाद, प्रदान किए गए माउंटिंग हार्डवेयर का उपयोग करके फोटोसेल को सुरक्षित रूप से फास्टन करें। सुनिश्चित करें कि सभी कनेक्शन टाइट हैं और इकाई को पर्यावरणीय कारकों से सुरक्षित रखा गया है।

इन स्थापना दिशानिर्देशों का सावधानीपूर्वक पालन करके, आप JUTAI IR-20 20 मीटर वायर्ड इन्फ्रारेड फोटोसेल के साथ शीर्ष-स्तरीय विश्वसनीयता और प्रदर्शन सुनिश्चित कर सकते हैं, जो आपकी आवश्यकताओं के लिए अद्वितीय सुरक्षा और सुविधा प्रदान करता है।

JUTAI IR-20 इन्फ्रारेड बीम सेंसर विभिन्न वातावरणों में सुरक्षा और सुविधा सुनिश्चित करते हुए, बेजोड़ प्रदर्शन प्रदान करता है। इसकी उन्नत विशेषताएं, सटीक पहचान क्षमताएं और उपयोगकर्ता के अनुकूल स्थापना इसे आधुनिक पहुंच नियंत्रण और सुरक्षा प्रणालियों के लिए अनिवार्य बनाती है।

कई वर्षों के अवक्षेपण और विकास के बाद, हमने इन्फ्रारेड उत्पाद समूहों की एक पूरी श्रृंखला विकसित की है, जो 20 मीटर वायर्ड मॉडल से लेकर 30 मीटर वायरलेस मॉडल, 7 मीटर परावर्तित इन्फ्रारेड सेंसर और कर्टन फोटोसेल समूहों तक है। विशिष्ट जानकारी के लिए, कृपया हमारी ऑर्डरिंग जानकारी सूची देखें।
