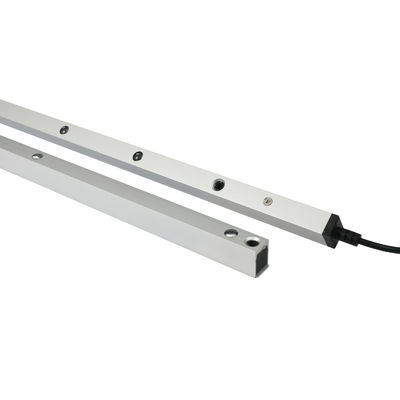

8 बीम सुरक्षा प्रकाश पर्दा दरवाजा रिक्त सेंसर उच्च गति अनुभागीय दरवाजे सुरक्षा के लिए

शेन्ज़ेन जुटाई कॉम कं, लिमिटेड - दरवाजा सेंसर फोटोसेल लाइट पर्दा

शेन्ज़ेन जुटाई कॉम कं, लिमिटेड द्वारा ब्लंकिंग लाइट कर्टेन एक उन्नत सुरक्षा उपकरण है जिसे औद्योगिक दरवाजों की सुरक्षा और कार्यक्षमता को बढ़ाने के लिए डिज़ाइन किया गया है।मजबूत प्रकाश प्रतिरोध के साथ एक मजबूत सक्रिय अवरक्त सेंसर के साथ, यह सेंसर चुनौतीपूर्ण प्रकाश स्थितियों में भी विश्वसनीय संचालन सुनिश्चित करता है। 8 मीटर तक की प्रभावशाली पहचान रेंज और तेजी से प्रतिक्रिया समय के साथ,यह औद्योगिक सेटिंग्स के लिए सुरक्षा की एक महत्वपूर्ण परत प्रदान करता हैयह औद्योगिक स्तर का सेंसर व्यापक सुरक्षा निगरानी प्रदान करता है, जिससे यह कार्यस्थल सुरक्षा के लिए एक आवश्यक निवेश बन जाता है।

तकनीकी विशेषताएं और लाभ

• निर्बाध प्रणाली एकीकरण: यह सेंसर विभिन्न दरवाजे नियंत्रण प्रणालियों के साथ आसान एकीकरण के लिए डिज़ाइन किया गया है, निर्बाध संगतता और परिचालन दक्षता सुनिश्चित करता है।
• अनुकूलन योग्य स्थापनाः सेंसर का डिजाइन दरवाजे के किनारे में सीधे एकीकरण की अनुमति देता है, जिससे यह विभिन्न दरवाजे विन्यास और स्थापना परिदृश्यों के लिए अत्यधिक अनुकूलन योग्य होता है।
• कॉम्पैक्ट और कुशलः CL15-8L8 मॉडल एक कॉम्पैक्ट लाइट पर्दा है जो विशेष रूप से स्वचालित दरवाजे और फाटकों के लिए बनाया गया है, जो न्यूनतम पदचिह्न में विश्वसनीय सुरक्षा उपाय प्रदान करता है।
• व्यापक अनुप्रयोग दायराः उच्च गति वाले दरवाजे, अनुभागीय दरवाजे, रोलिंग दरवाजे, ऊर्ध्वाधर बंद करने वाले दूरबीन दरवाजे और माल लिफ्ट के लिए आदर्श,विभिन्न औद्योगिक अनुप्रयोगों में इसकी बहुमुखी प्रतिभा को प्रदर्शित करना.
• सटीक पता लगाने की क्षमताः लोगों या वस्तुओं की उपस्थिति का सटीक पता लगाने के लिए थ्रू-बीम तकनीक का उपयोग करता है, जिससे दुर्घटनाओं को रोका जा सकता है और समय पर दरवाजे का संचालन सुनिश्चित किया जा सकता है।
• लचीला आउटपुट विकल्पः विभिन्न दरवाजे नियंत्रण प्रणालियों के साथ एकीकरण के लिए लचीलापन बढ़ाने के लिए कई आउटपुट विधियों (NO/NC और COM) की पेशकश करता है।
• ऊर्जा दक्षताः डीसी12वी पर 20 एमए से कम की कम वर्तमान खपत के साथ काम करता है और डीसी12-24वी की कार्यशील वोल्टेज रेंज का समर्थन करता है, जो ऊर्जा-कुशल प्रदर्शन सुनिश्चित करता है।
• सरलीकृत वायरिंगः ब्लंकिंग सुरक्षा लाइट पर्दे को एमिटर और रिसीवर के बीच सिंक्रनाइज़ेशन वायर की आवश्यकता नहीं होती है, साइट पर वायरिंग को सरल और सामग्री की बचत होती है।उत्सर्जक को केवल एक बिजली के तार की आवश्यकता होती है, और रिसीवर केवल एक बिजली के तार और रिले सिग्नल आउटपुट तार की आवश्यकता होती है। सिंक्रनाइज़ेशन सिग्नल अवरक्त बीम में एम्बेडेड है,सर्किट बोर्ड लॉजिक के साथ जो कि इन्फ्रारेड ट्रांसमिशन के माध्यम से एमिटर और रिसीवर के बीच सिंक्रनाइज़ेशन को सक्षम करता है.

प्रमुख विनिर्देश

• मॉडल: CL15-8L8
• प्रौद्योगिकीः तेज प्रकाश प्रतिरोध के साथ सक्रिय अवरक्त सेंसर
• पता लगाने की सीमाः 8 मीटर
• प्रतिक्रिया का समयः तेज़ और विश्वसनीय
• कार्य करंटः DC12V पर <20mA
• कार्यरत वोल्टेज: DC12-24V
• आउटपुट विधियाँः NO/NC और COM
• अनुप्रयोगः उच्च गति वाले दरवाजे, अनुभागीय दरवाजे, रोलिंग दरवाजे, ऊर्ध्वाधर बंद करने वाले दूरबीन दरवाजे, माल लिफ्ट
• सुरक्षात्मक ऊंचाईः अधिकतम 1225 मिमी (छिपाने के मोड), 1305 मिमी (सामान्य मोड)
• ऑपरेटिंग तापमानः -20 ~ +70°C
• सुरक्षा स्तरः IP67
• शैल सामग्रीः एल्यूमीनियम मिश्र धातु

स्थापना के लिए दिशानिर्देश

1. कवर निकालें और तारों को कनेक्ट करें:

   • सेंसर के ऊपरी और निचले कवर को अलग करें।
   • तार कनेक्शन स्थापित करें और निर्दिष्ट थ्रेडेड पोर्ट के माध्यम से धागा अंत मार्ग।

2. स्थिति और मार्क छेदः

   • स्थापना की स्थिति की पुष्टि करने के लिए प्रेषक और रिसीवर को समानांतर में संरेखित करें।
   • दीवार पर छेद की स्थिति को ठीक से चिह्नित करें।

3. ड्रिल और फिक्सः

   • चिह्नित स्थानों पर छेद बनाने के लिए एक टक्कर ड्रिल का प्रयोग करें।
   • छिद्रित छेद में दीवार प्लग लगाएं और उन्हें शिकंजा से सुरक्षित करें।

4. माउंट ट्रांसमीटर और रिसीवरः

   • ट्रांसमीटर और रिसीवर को M3*25 स्क्रू का उपयोग करके दीवार पर लगाएं।
   • बिजली की आपूर्ति कनेक्ट करें और सेंसर संरेखण का परीक्षण करें।
   • यदि आवश्यक हो तो एल्यूमीनियम ट्यूब को घुमाकर कोण को समायोजित करें।
   • एक बार संरेखित होने के बाद घूर्णी पेंच को मज़बूती से कस लें।

5. कवर और अंतिम परीक्षण बदलेंः

   • सेंसर के ऊपरी और निचले कवर को M2*8 शिकंजा से फिर से लगाएं।
   • सेंसर की उचित कार्यक्षमता सुनिश्चित करने के लिए एक अंतिम परीक्षण करें।

कार्यस्थल सुरक्षा में सुधार

दरवाजे सेंसर फोटोसेल लाइट पर्दे के साथ अपने औद्योगिक संचालन की सुरक्षा और सुरक्षा में सुधार करें। यह उन्नत सेंसर 8 मीटर की पहचान सीमा सहित मजबूत सुरक्षा सुविधाएं प्रदान करता है,लचीली स्थापना विकल्पविभिन्न दरवाजे नियंत्रण प्रणालियों के साथ इसके निर्बाध एकीकरण और व्यापक अनुप्रयोग रेंज इसे औद्योगिक सेटिंग्स में सुरक्षा बढ़ाने के लिए एक विश्वसनीय विकल्प बनाते हैं।अधिकतम सुरक्षा और मन की शांति प्रदान करने के लिए CL15-8L8 प्रकाश पर्दे की गुणवत्ता और प्रदर्शन में विश्वास.

विशेषताएं

• सभी प्रकार के दरवाजे नियंत्रण प्रणालियों में एकीकृत
• घुड़सवार प्रकारः दरवाजे के रिक्त होने के कारण दरवाजे के किनारे में सीधे समावेशन
• विवरणः स्वचालित दरवाजा सुरक्षा प्रकाश पर्दे सेंसर
• मॉडल संख्याः CL15-8L8 (8 बीम, 150 सेमी ऊंचाई)
• प्रकारः सुरक्षा लाइट पर्दा
• उपयोगः उच्च गति दरवाजे, अनुभागीय दरवाजे, रोलिंग दरवाजे, ऊर्ध्वाधर बंद दूरबीन दरवाजे, माल लिफ्ट
• सिद्धांतः तेज दरवाजों और रोलिंग शटर दरवाजों के लिए थ्रॉस-बीम सुरक्षा लाइट पर्दे का उपयोग किया जाता है ताकि क्लिप (लोगों या वस्तुओं) को रोका जा सके,और संभावित सुरक्षा खतरों से बचने के लिए दरवाजे खोलने के संकेत प्रदान करने के लिए गुजरने वाले लोगों या वस्तुओं का सटीक रूप से पता लगा सकता है.
• आउटपुटः NO/NC, COM
• विवरणः सुरक्षा प्रकाश पर्दा
• कार्य करंटः <20mA@DC12V
• कार्यरत वोल्टेज: DC12-24V
• पता लगाने की सीमाः अधिकतम 8 मीटर
• सुरक्षात्मक ऊंचाईः अधिकतम 1225 मिमी (छिपाने के मोड), 1305 मिमी (सामान्य मोड)
• आउटपुट विधिः NO/NC, COM
• बीम: 8 बीम
• एलईडी स्थितिः
  • रिसीवरः लाल प्रकाश (वस्तु अवरुद्ध), नीली प्रकाश (अवरुद्ध), नीली प्रकाश फ्लैश (प्रसारक और रिसीवर संरेखित नहीं)
  • ट्रांसमीटरः नीली रोशनी स्थिर (सामान्य), लाल प्रकाश फ्लैश (वोल्टेज 9V से नीचे, 28V से ऊपर)
• ऑपरेटिंग तापमानः -20 ~ +70°C
• सुरक्षा स्तरः IP67
• शैल सामग्रीः एल्यूमीनियम मिश्र धातु

हमारे 1500 मिमी इन्फ्रारेड लाइट पर्दे सेंसर के साथ औद्योगिक दरवाजे की सुरक्षा बढ़ाएं। 8 मीटर की पहचान सीमा के साथ उच्च गति वाले दरवाजे के लिए आदर्श।
