110-240v डबल चैनल लूप वाहन डिटेक्टर
निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
WhatsApp:0086 18588475571
वीचैट: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| ऊर्जा की आवश्यकताएं | 110-240VAC (48 से 63Hz) | स्व-मोड़ रेंज | 20-2000उह |
|---|---|---|---|
| संवेदनशीलता | 16-तरफ़ा चयन योग्य/ उच्चतम 0.010%Dl/L/न्यूनतम 2.56% | ऑपरेशन अस्थायी | -40 ~ + 70 ℃ |
| प्रतिक्रिया का समय | चालू 10-90ms/बंद 10-90ms | विनिर्देश | 13.6*8.6*5.2 |
| प्रमुखता देना | 110-240 वी लूप सेंसर डिटेक्टर,110-240 वी दो-चैनल लूप सेंसर,दो चैनल लूप सेंसर डिटेक्टर |
||
उत्पाद विवरण

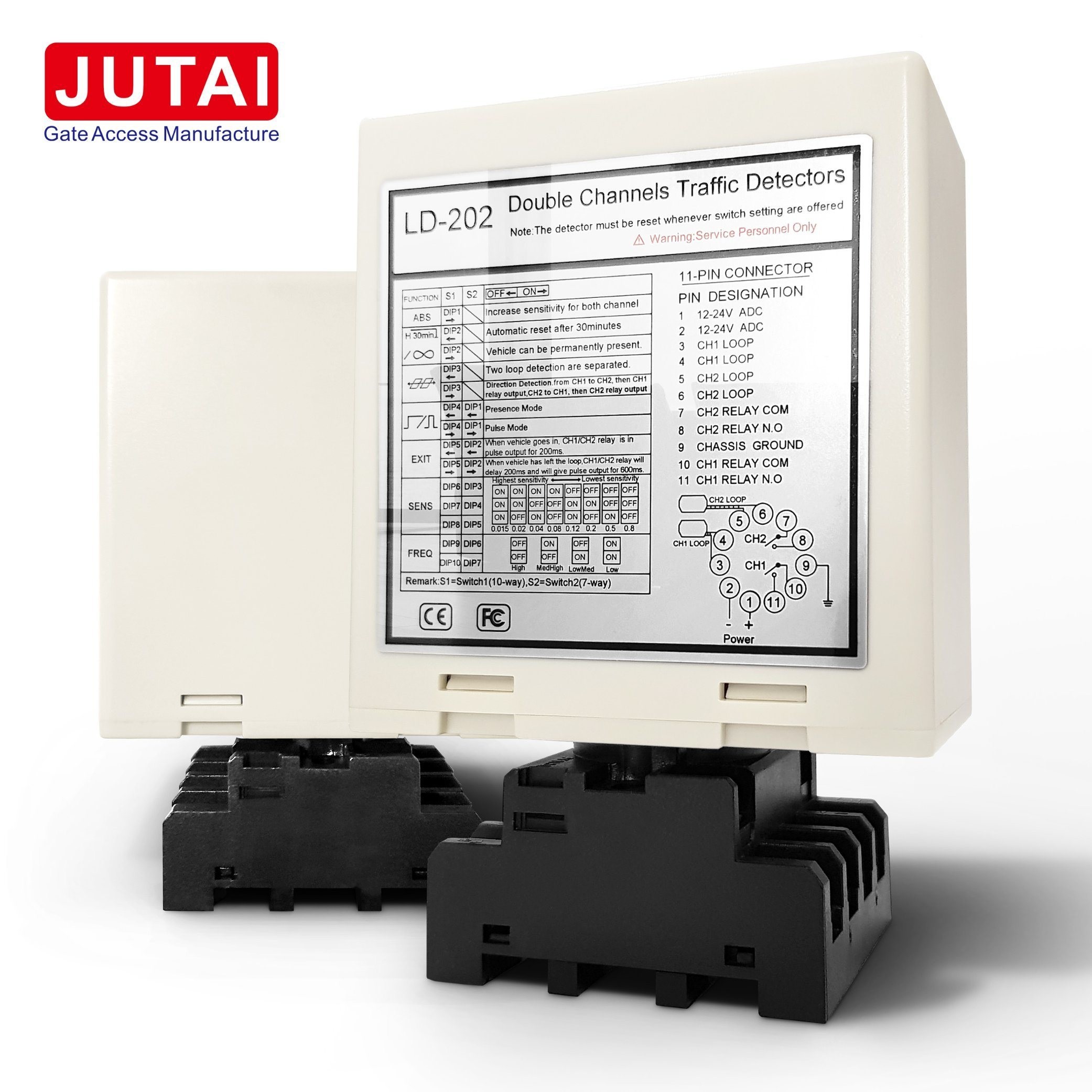

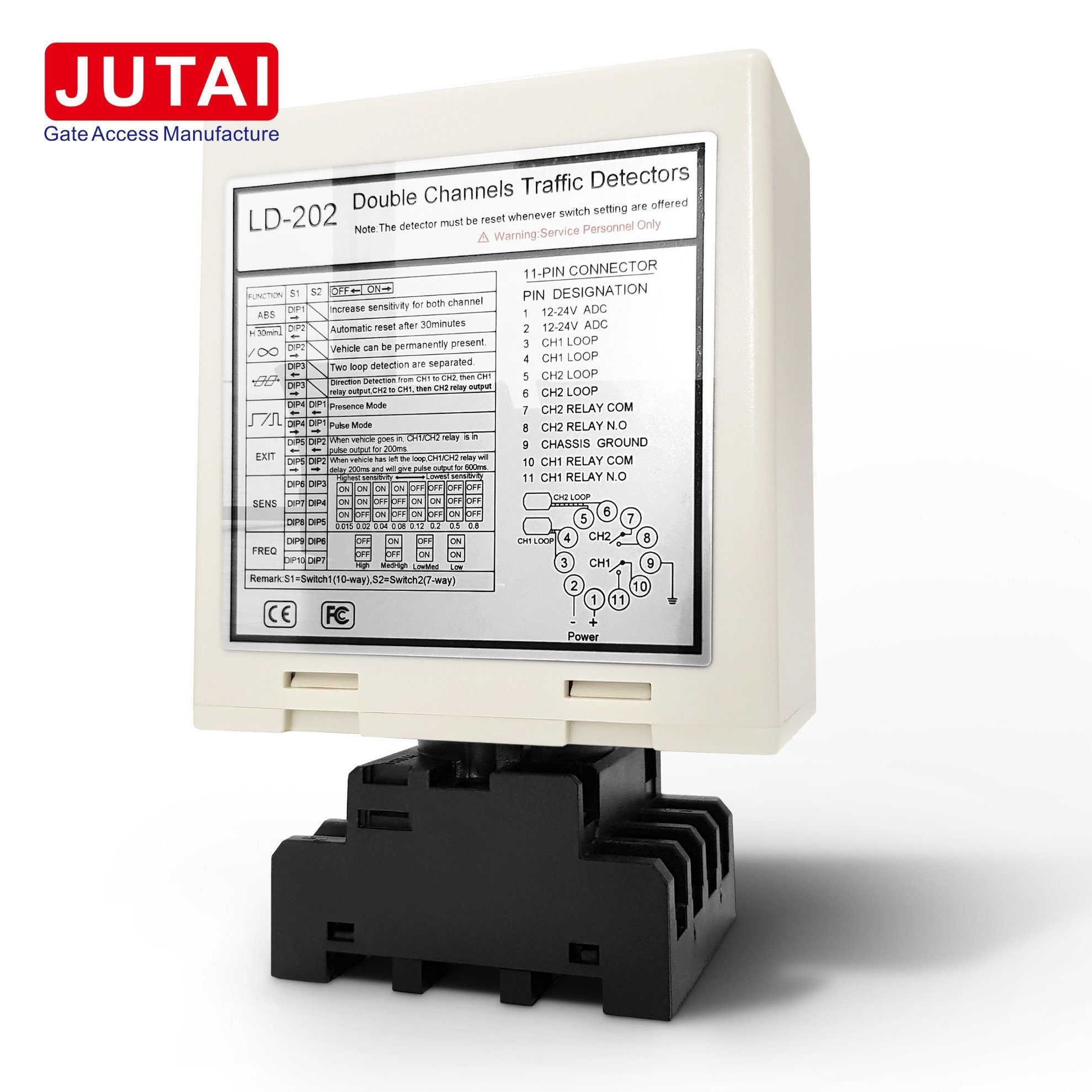

110-240v यातायात प्रेरक दोहरी चैनल लूप वाहन डिटेक्टर 15uh-2000uh संवेदनशीलता के साथ
पार्किंग में कार्ड डिस्पेंसर सक्रिय करने के लिए पेशेवर 110-240VAC डबल चैनल वाहन लूप डिटेक्टर
जूटाई एक बहुमुखी भूमिगत लूप डिटेक्शन सिस्टम पेश करता है, जो दो-चैनल लूप डिटेक्टर के रूप में कार्य करने में सक्षम है।उपयोगकर्ता इस तकनीक का उपयोग प्रवेश कार्ड डिस्पेंसर को सक्रिय करने के लिए कर सकते हैं जबकि एक ही समय में बाधा गेट सुरक्षा बंद सुनिश्चित कर सकते हैंबेजोड़ कार्यक्षमता प्रदान करते हुए, जूटाई ड्राइववे गेट नियंत्रण प्रणालियों और पार्किंग प्रबंधन के लिए अंतिम समाधान प्रदान करता है।
प्रमुख विशेषताएं
-
कॉम्पैक्ट आकारः कॉम्पैक्ट आवास डिजाइन के साथ इंजीनियर, यह डिटेक्टर सुविधाओं और कार्यक्षमता के लिए उद्योग मानकों को पूरा करते हुए किसी भी यातायात पहचान प्रणाली में निर्बाध रूप से एकीकृत होता है।
-
नैदानिक क्षमताएं: इष्टतम प्रदर्शन सुनिश्चित करने के लिए लूप और स्थापना समस्याओं के सटीक निदान की सुविधा प्रदान करने वाली व्यापक नैदानिक क्षमताओं का आनंद लें।
-
चयन योग्य उपस्थिति समयः उपस्थिति रिले के आउटपुट को अनुकूलित करें ताकि वाहन लूप पर रहते हुए डिटेक्शन आउटपुट को एक निश्चित समय (30 मिनट से अधिक) तक सीमित किया जा सके।परिचालन दक्षता में वृद्धि.
-
लूप आवृत्ति संकेत: समावेशी लूप/डिटेक्टरों के बीच हस्तक्षेप का पता लगाने और समाप्त करने के लिए एकीकृत संकेत के साथ, प्रदर्शन को अनुकूलित करने के लिए आवृत्ति सेटिंग समायोजन को सक्षम करना।
-
दिशा का पता लगाना: दिशा का पता लगाने की कार्यक्षमता से लाभ उठाएं, जहां CH1 रिले आउटपुट तब ट्रिगर होता है जब वाहन CH1 से CH2 पर जाता है,और CH2 रिले आउटपुट सक्रिय होता है जब वाहन CH2 से CH1 पर जाता है.
-
संवेदनशीलता चयनः 7-तरफा डिप स्विच और 10-तरफा डिप स्विच सेटिंग्स का उपयोग करके लूप संवेदनशीलता और आवृत्ति को समायोजित करें, विशिष्ट अनुप्रयोग आवश्यकताओं को पूरा करने के लिए लचीलापन प्रदान करें।
JUTAI के पेशेवर 110-240VAC डबल चैनल व्हीकल लूप डिटेक्टर के साथ अपने पार्किंग स्थल प्रबंधन प्रणाली को बढ़ाएं।इष्टतम प्रदर्शन और विश्वसनीयता के लिए उन्नत कार्यक्षमता और सहज एकीकरण का अनुभव करें.
पेशेवर 110-240VAC डबल चैनल वाहन लूप डिटेक्टरः ऑपरेशन मोड
एलडी-200 श्रृंखला डिटेक्टर विभिन्न अनुप्रयोग आवश्यकताओं को पूरा करने के लिए बहुमुखी संचालन मोड प्रदान करता हैः
-
उपस्थिति मोडः इस मोड में, डिटेक्टर तब तक सक्रिय रहता है जब तक कोई वाहन लूप डिटेक्शन क्षेत्र के भीतर मौजूद हो।यह एक निरंतर आउटपुट सिग्नल प्रदान करता है जब तक वाहन पता लगाने वाले क्षेत्र में है.
-
पल्स मोडः पल्स मोड में, जब लूप क्षेत्र के भीतर वाहन का पता लगाया जाता है तो डिटेक्टर एक एकल पल्स आउटपुट सिग्नल उत्पन्न करता है।यह मोड उन अनुप्रयोगों के लिए उपयुक्त है जहां वाहन का पता लगाने पर एक सिग्नल पल्स की आवश्यकता होती है.
-
एबी लॉजिक प्रेजेंस मोड (बैरियर ऑपरेशन): यह मोड एबी लॉजिक का उपयोग करता है, जहां डिटेक्टर वाहनों की उपस्थिति के आधार पर बैरियर ऑपरेशन को ट्रिगर करता है। यह बैरियर ऑपरेशन को सुचारू रूप से सुनिश्चित करता है,वाहनों को कुशलतापूर्वक और सुरक्षित रूप से गुजरने की अनुमति देना.
-
एबी लॉजिक पल्स मोड (काउंटिंग लॉजिक): एबी लॉजिक पल्स मोड में, डिटेक्टर पल्स आउटपुट सिग्नल के लिए एबी लॉजिक का उपयोग करता है। यह गिनती लॉजिक को सक्षम करता है, जहां प्रत्येक पल्स एक पता लगाया वाहन का प्रतिनिधित्व करता है,वाहनों की सटीक गिनती और निगरानी को सुविधाजनक बनाना.
पेशेवर 110-240VAC डबल चैनल वाहन लूप डिटेक्टर विनिर्देश
| विनिर्देश | विवरण |
|---|---|
| लूप इंडक्टेंसी | 20-2000μH |
| संवेदनशीलता | 8-तरफ़ा चयन योग्य उच्चतमः 0.015% डीएल/एल सबसे कमः 0.8% डीएल/एल |
| आवृत्ति | चार-चरण स्विच चयन योग्यः 20-80KHz |
| बिजली की आवश्यकताएँ | 110-240VAC (48 से 62 हर्ट्ज) 12-24VADC (48 से 62Hz) |
| ऑपरेशन तापमान | -40°C से +70°C (-111°F से +158°F) |
| दोष आउटपुट | - धीमी गति से चमकता हैः संभव शॉर्ट सर्किट या घुमावों की अपर्याप्त संख्या - तेजी से झिलमिलाहट करता हैः संभावित खुला लूप या अधिक संख्या में मोड़ |
| प्रतिक्रिया समय | 10- 90MS |
| दृश्य संकेत | - पावर एलईडीः लाल - चैनल एलईडीः हरा |
| रीसेट करें | संलग्नक के सामने बटन दबाकर रीसेट करें |
| रिले सिग्नल | उपस्थिति संकेत या पल्स संकेत |
| एबीएस (स्वचालित संवेदनशीलता वृद्धि) | हाँ |
| दिशा का पता लगाना | CH1 और CH2 प्रवाह दिशा का पता लगाना |
| लूप आवृत्ति | 4 सेटिंग्स (निम्न, मध्य-निम्न, मध्य-उच्च, उच्च) |
| आर्द्रता | 95% तक सापेक्ष आर्द्रता बिना संक्षेपण के |
| सर्किट संरक्षण | पीसीबी और सभी घटकों पर अनुरूप कोटिंग |
| संबंध | सोकेट माउंट-11पिन पुरुष (JEDEC B11-88) |
| आकार | 75mm x 43mm x 110mm |
आवेदनः
- स्वचालित द्वार
- ट्रैफिक लाइट सिस्टम
- गेट ड्राइव तंत्र
- परिचालन बाधाएं
- पार्किंग मार्गदर्शन प्रणाली
- पार्किंग में कार्ड डिस्पेंसर सक्रिय करना।
- पार्किंग बाधा नियंत्रण
- वाहन अभिगम नियंत्रण
- यातायात नियंत्रण प्रणाली / यातायात टोल प्रणाली
- वाहन गणना प्रणाली
- मोटर चालित द्वार और दरवाजे।
- सुरक्षा पोलार्ड/ रोलिंग शटर/ गैरेज के दरवाजे
- कैमरा ट्रिगर
संबंध

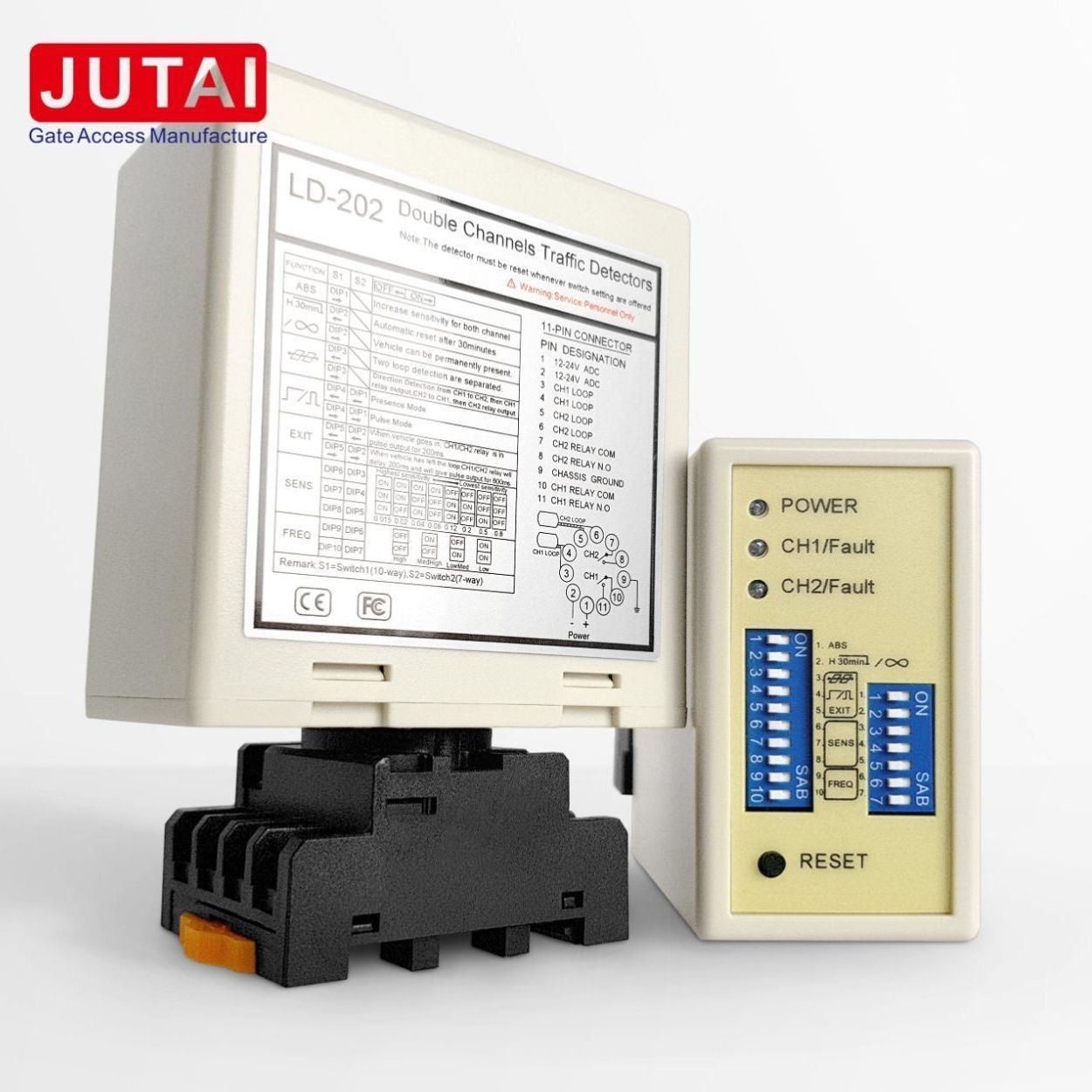

संकेतक और स्विच:
- पावर एलईडी (आरईडी): "पावर ऑन" को इंगित करने के लिए प्रकाश देता है।
- CH1 एलईडी का पता लगाना:
- निरंतर प्रकाशः वाहन का पता लगाने का संकेत देता है।
- धीमी गति से झिलमिलाहट करनाः लूप के बाद लूप शॉर्ट सर्किट या अपर्याप्त मोड़ का संकेत देता है।
- तेजी से झिलमिलाहटः लूप के बाद एक लूप ओपन सर्किट या अत्यधिक मोड़ का संकेत देता है।
- CH2 पता लगाने वाला एलईडीः
- निरंतर प्रकाशः वाहन का पता लगाने के संकेत।
- धीमी गति से झिलमिलाहटः लूप शॉर्ट सर्किट या लूप के बाद अपर्याप्त मोड़ का संकेत देता है।
- तेजी से झिलमिलाहटः लूप के बाद एक लूप ओपन सर्किट या अत्यधिक मोड़ का संकेत देता है।
संवेदनशीलता चयनः
- संवेदनशीलता और आवृत्ति समायोजन एक 7-तरफा डिप स्विच और 10-तरफा डिप स्विच सेटिंग्स के माध्यम से सुविधाजनक हैं।
- उपयोगकर्ता उपलब्ध तालिकाओं के आधार पर डिप स्विच की स्थिति को समायोजित करके 8 अलग-अलग सेटिंग्स से चयन कर सकते हैं।
- डिप स्विच 6, 7, और 8 CH1 संवेदनशीलता को नियंत्रित करते हैं, जिसमें 0.8 सबसे कम संवेदनशील और 0.015 सबसे संवेदनशील सेटिंग का प्रतिनिधित्व करता है।
- डिप स्विच 3, 4, और 5 CH2 संवेदनशीलता को नियंत्रित करते हैं, जिसमें 0.8 सबसे कम संवेदनशील और 0.015 सबसे संवेदनशील सेटिंग का प्रतिनिधित्व करता है।
3. स्विच 1=S1 : चैनल 1 लूप फ़ंक्शन चयन (10 तरह की डिप स्विच)
(1) ((स्विच 1) डीआईपी 1 और डीआईपी 2 दोनों ट्रेलर (दोनों चैनलों) के लिए विशेष संवेदनशीलता वृद्धि।
(2) ((स्विच 1=S1) D3, D4, D5 और (स्विच 2=S2) D1, D2 सेटिंग विशेष कार्य (मोड1, 2, 3 दिशा पता लगाने. मोड 4, 5, 6 सामान्य मोड, दो लूप पता लगाने अलग कर रहे हैं)
(3) ((स्विच 1=S1) D6 & D7 & D8 और (स्विच 2=S2) D3 & D4 & D5 CH1 और CH2 संवेदनशीलता चयन (आठ स्तर विकल्प) की सेटिंग।
(4) ((स्विच 1=S1) D9 & D10 और (स्विच2=S2) D6, D7 सेटिंग फ्रीक्वेंसी (20 K से 100 KHz तक) ।
* रीसेट बटन: कृपया ध्यान दें कि LD-200 को प्रत्येक बार रीसेट करने की आवश्यकता होती है जब डिप स्विच पर सेटिंग परिवर्तन लागू किया जाता है।
स्थापना सावधानी और समस्या निवारणः
- कॉइल काटने का आकार और एम्बेडिंग दिशानिर्देश दाईं ओर के आरेख में दर्शाए गए हैं।
- प्रेरण कॉइल के लिए 500 मीटर तक की कुल लंबाई के फेरोमैग्नेटिक तारों का उपयोग करना उचित है।
- कॉइल काटने का आकार एक आयताकार होना चाहिए जिसमें आयाम 1.0 से 2.0 मीटर की लंबाई और 0.8 से 1.2 मीटर की चौड़ाई में भिन्न होते हैं, जहां तक संभव हो, कोनों पर सही कोणों को कम करना।
- बुनियादी विशिष्ट कॉइल घुमावों की अनुशंसित स्थापना अवलोकन
स्थापना के दौरान, कृपया उत्पाद प्लग और सॉकेट ऊर्ध्वाधर दिशा में रखें
कार्य सिद्धांत
| प्रवेश प्रक्रिया | बाहर निकलने की प्रक्रिया |
|---|---|
| 1दोनों लूप कॉइल्स को कार के प्रवेश के समय दबाया जाता है। | 1. कार बाहर निकलते समय अंदर के यूएचएफ रीडर से गुजरती है। |
| 2. एलडी-200/202 प्रवेश द्वार पर यूएचएफ रीडर को ट्रिगर करता है। | 2. LD-200/202 यूएचएफ रीडर को ट्रिगर करता है, जो कार्ड आईडी पढ़ता है। |
| 3यूएचएफ रीडर आईडी को नियंत्रक (एसी-11) को भेजता है। | 3नियंत्रक आईडी की वैधता सत्यापित करता है और गेट बाधा खोलता है। |
| 4. नियंत्रक गेट बाधा खोलने के लिए एक रिले संकेत आउटपुट करता है. | 4. कार बंद हो जाती है क्योंकि बाधा हाथ स्वचालित रूप से कम हो जाता है. |
| 5. कार प्रवेश करती है और बाधा हाथ स्वचालित रूप से कम हो जाता है. | |
| 6. एलडी-100/102 इस प्रक्रिया के दौरान सुरक्षा और एंटी-स्मैशिंग कार्यक्षमता सुनिश्चित करता है। | 5. एलडी-100/102 सुरक्षा और एंटी-स्मैशिंग कार्यक्षमता प्रदान करता है। |
दिशा पहचान
एलडी-200/एलडी-202 का दिशा पहचान कार्य यह सुनिश्चित करता है कि जब कार किसी अन्य यूएचएफ रीडर से गुजरती है तो डिटेक्टर फिर से सिग्नल को ट्रिगर नहीं करता है।केवल सिस्टम में प्रवेश या निकास रिकॉर्ड दर्ज करना.
आवेदन
- JUTAI LD200/202 डबल-चैनल वाहन लूप डिटेक्टर श्रृंखला, दिशा पहचान फ़ंक्शन से सुसज्जित, कई एकल-चैनल प्रवेश और निकास मामलों के लिए उपयुक्त है।
- JUTAI One door controller (Model: AC-11), JUTAI gate barrier (Model: BR-110) और JUTAI long-range RFID reader (Model: PUHF-9) से कनेक्ट कर सकता है,उच्च तापमान प्रतिरोध लूप कॉइल्स के साथ संयुक्त (मॉडल: JTHT-11), सिंगल-चैनल एंट्री/एक्जिट एक्सेस कंट्रोल सिस्टम के लिए आदर्श है।
दो स्वतंत्र एकल-चैनल लूप डिटेक्टर के रूप में कार्यक्षमता
- LD-200/202 दो स्वतंत्र एकल-चैनल लूप डिटेक्टर के रूप में कार्य कर सकता है, जो मानक एक-इन और एक-आउट पार्किंग स्थल के लिए उपयुक्त है।
- एक लूप कॉइल रीडर को ट्रिगर करती है और कार्ड पढ़ती है, जबकि दूसरी बाधा के विरोधी-स्मैशिंग फ़ंक्शन के लिए समर्पित है।
- यह विन्यास प्रत्येक कार्य के लिए अलग-अलग डिटेक्टरों के उपयोग से जुड़ी हार्डवेयर लागत को कम करता है, जो आर्थिक दृष्टिकोण से संभावित लागत-बचत लाभ प्रदान करता है।
- LD-200/202 की स्वतंत्र कार्य मोड सुविधा को सक्षम करके प्राप्त किया जाता है, जिससे यह इस दोहरी क्षमता में प्रभावी ढंग से काम करने में सक्षम होता है।
