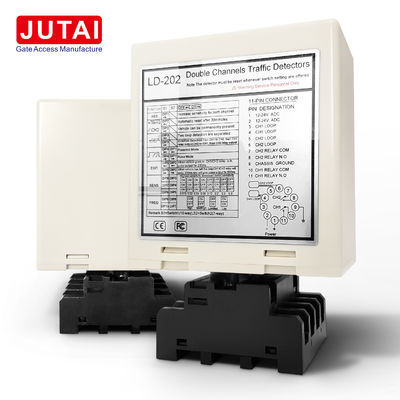

डबल चैनल एलडी-202 लूप सेंसर डिटेक्टर 12-24VADC दिशा पहचान एक तरफा सड़क के लिए

दो-चैनल एलडी-202 लूप सेंसर डिटेक्टर 12-24VADC एक तरफा सड़क के लिए दिशा पहचान

उत्पाद का नामःबाधा गेट खोलने और सुरक्षा के लिए जुटाई एलडी-202 दोहरी चैनल लूप डिटेक्टर 12-24वीएडीसी 15~2000μएच

लाभः

1. व्यापक सेंसिटिंग रेंज और उच्च संवेदनशीलताः एलडी-202 सेंसर 15 से 2000μएच तक एक व्यापक सेंसिटिंग रेंज प्रदान करता है, जो असाधारण संवेदनशीलता के साथ जुड़ा हुआ है,विश्वसनीय प्रदर्शन के लिए विभिन्न वाहनों का सटीक पता लगाने सुनिश्चित करना.

2. स्वचालित रीसेट फ़ंक्शनः अपने स्वचालित रीसेट फ़ंक्शन के साथ, एलडी-202 सेंसर खराबी की स्थिति में स्वायत्त रूप से रीसेट करता है,मैन्युअल हस्तक्षेप की आवश्यकता के बिना प्रणाली की स्थिरता और विश्वसनीयता में वृद्धि.

3. दिशा पहचान की क्षमता: उन्नत दिशा पहचान के साथ, एलडी-202 सेंसर रिले आउटपुट को ट्रिगर करने के लिए वाहन की गति की विशिष्ट दिशाओं को सटीक रूप से पहचानता है,गेट संचालन पर सटीक नियंत्रण सुनिश्चित करना.

4. 40000V बिजली सुरक्षाः मजबूत 40000V बिजली सुरक्षा से लैस, एलडी-202 सेंसर को बिजली के झटके से होने वाले नुकसान से प्रभावी ढंग से सुरक्षित किया जाता है,लंबे समय तक स्थायित्व और विश्वसनीयता सुनिश्चित करना.

5. व्यापक परिचालन वातावरण रेंजः बहुमुखी अनुप्रयोगों के लिए डिज़ाइन किया गया, एलडी-202 सेंसर -40°C से +70°C तक के व्यापक तापमान रेंज में काम करता है,चुनौतीपूर्ण मौसम की स्थिति में भी लगातार प्रदर्शन सुनिश्चित करना.

कार्यक्षमताः

1. वाहन का पता लगाना: प्रेरक संवेदन तकनीक का उपयोग करते हुए, एलडी-202 सेंसर शारीरिक संपर्क के बिना वाहनों का सटीक पता लगाता है,वाहन के धातु द्रव्यमान के कारण लूपों के भीतर प्रेरण में परिवर्तन पर निर्भर.

2. दिशा पहचानः उन्नत दिशा पहचान क्षमताएं एलडी-202 सेंसर को वाहन की गति की विशिष्ट दिशाओं की पहचान करने में सक्षम बनाती हैं, जिससे गेट संचालन पर सटीक नियंत्रण की सुविधा होती है।

3. स्वचालित रीसेटः एलडी-202 सेंसर में एक स्वचालित रीसेट फ़ंक्शन शामिल है, जो खराबी के मामले में स्वचालित रीसेट करके निर्बाध संचालन और सिस्टम विश्वसनीयता सुनिश्चित करता है।

4. रिले आउटपुट: वाहन का पता लगाने पर रिले आउटपुट सिग्नल प्रदान करते हुए, एलडी-202 सेंसर विभिन्न कार्यों जैसे गेट खोलना, ट्रैफिक लाइट नियंत्रण और वाहन गिनती को सक्षम करता है।

अनुप्रयोग:

1. यातायात प्रबंधन प्रणालीः यातायात नियंत्रण प्रणाली में तैनात किया जाता है ताकि चौराहों, टोल बूथों और पार्किंग प्रवेश द्वारों/निकास द्वारों पर वाहनों का पता लगाया जा सके, जिससे यातायात प्रवाह के कुशल प्रबंधन की सुविधा मिलती है।

2. गेट ऑटोमेशनः आवासीय, वाणिज्यिक और औद्योगिक वातावरण में गेट के स्वचालित खोलने और बंद करने के लिए गेट नियंत्रण प्रणालियों में एकीकृत, सुरक्षा और सुविधा में वृद्धि।

3. पार्किंग सुविधाएं: पार्किंग स्थल और गैरेज में वाहनों के प्रवेश और निकास को प्रबंधित करने, पार्किंग अधिभोग की निगरानी करने और पार्किंग नियमों को लागू करने, पार्किंग स्थान के उपयोग को अनुकूलित करने के लिए उपयोग किया जाता है।

4. अभिगम नियंत्रण: अभिगम नियंत्रण प्रणालियों में उपयोग किया जाता है ताकि सुरक्षित स्थानों जैसे कि बंद समुदायों, औद्योगिक सुविधाओं और सैन्य प्रतिष्ठानों में वाहनों के प्रवेश को अधिकृत किया जा सके।नियंत्रित पहुंच और सुरक्षा सुनिश्चित करना.

5. ट्रैफिक लाइट कंट्रोल: वाहन की उपस्थिति और दिशा के आधार पर ट्रैफिक लाइट परिवर्तन को ट्रिगर करने के लिए उपयोग किया जाता है, ट्रैफिक प्रवाह को अनुकूलित करता है और चौराहों और सड़क मार्गों पर भीड़ को कम करता है।

6. वाहन गिनतीः यातायात अध्ययन, पार्किंग उपभोग की निगरानी और खुदरा यातायात विश्लेषण के लिए वाहन गिनती अनुप्रयोगों में लागू किया जाता है,यातायात प्रबंधन और व्यावसायिक संचालन के लिए मूल्यवान अंतर्दृष्टि प्रदान करना.

संबंध

संकेत और स्विच
पावर एलईडीः लाल पावर एलईडी "पावर ऑन" इंगित करता है
CH1 डिटेक्टिंग एलईडीः लगातार चालूः वाहन का पता लगाने का संकेत देता है।
धीमी गति से झिलमिलाहट करनाः यह संकेत देता है कि लूप शॉर्ट सर्किट है या लूप के बाद घुमावों की संख्या पर्याप्त नहीं है।
तेजी से झिलमिलाहट करनाः यह संकेत देता है कि लूप खुला सर्किट है या लूप के बाद बहुत अधिक मोड़ है।
CH2 डिटेक्टिंग एलईडीः लगातार चालूः वाहन का पता लगाने का संकेत देता है।
धीमी गति से झिलमिलाहट करनाः यह संकेत देता है कि लूप शॉर्ट सर्किट है या लूप के बाद घुमावों की संख्या पर्याप्त नहीं है।
तेजी से झिलमिलाहट करनाः यह संकेत देता है कि लूप खुला सर्किट है या लूप के बाद बहुत अधिक मोड़ है।
संवेदनशीलता का चयन
लूप की संवेदनशीलता और आवृत्ति को 7-तरफा डिप स्विच और 10-तरफा डिप स्विच सेटिंग द्वारा समायोजित किया जा सकता है।
उपयोगकर्ता नीचे दी गई दीप स्विच सेटिंग तालिकाओं में दीप स्विच की सेटिंग को अलग-अलग मोड में बदलकर 8 अलग-अलग सेटिंग्स का चयन कर सकता है। 0 के साथ CH1 संवेदनशीलता चयन के लिए दीप स्विच 6, 7 और 8।8 सबसे कम संवेदनशील है और 0.015 सबसे संवेदनशील है।
डीप स्विच 3, 4 और 5 CH2 संवेदनशीलता चयन के लिए, 0.8 सबसे कम संवेदनशील और 0.015 सबसे संवेदनशील है।


3. स्विच 1=S1 : चैनल 1 लूप फ़ंक्शन चयन (10 तरह की डिप स्विच)
(1) ((स्विच 1) डीआईपी 1 और डीआईपी 2 दोनों ट्रेलर (दोनों चैनलों) के लिए विशेष संवेदनशीलता वृद्धि।

(2) ((स्विच 1=S1) D3, D4, D5 और (स्विच 2=S2) D1, D2 सेटिंग विशेष कार्य (मोड1, 2, 3 दिशा का पता लगाने. मोड 4, 5, 6 सामान्य मोड, दो लूप का पता लगाने अलग कर रहे हैं)

(3) ((स्विच 1=S1) D6 & D7 & D8 और (स्विच 2=S2) D3 & D4 & D5 CH1 और CH2 संवेदनशीलता चयन (आठ स्तर विकल्प) की सेटिंग।

(4) ((स्विच 1=S1) D9 & D10 और (स्विच2=S2) D6, D7 सेटिंग फ्रीक्वेंसी (20 K से 100 KHz तक) ।

स्थापना के दौरान, कृपया उत्पाद प्लग और सॉकेट ऊर्ध्वाधर दिशा में रखें


संचालन का सिद्धांत इस प्रकार है:

1. प्रवेश प्रक्रिया:

   • वाहन के समुदाय या पार्किंग स्थल में प्रवेश करने पर, दो लूप कॉइल्स का एक साथ सक्रियण होता है।
   • JUTAI डबल चैनल लूप डिटेक्टर (LD-202) प्रवेश द्वार पर स्थित यूएचएफ रीडर को ट्रिगर करता है।
   • कार्ड आईडी पढ़ने पर, यूएचएफ रीडर वीगैंड आउटपुट के माध्यम से आईडी को नियंत्रक (एसी-11) को प्रसारित करता है।
   • नियंत्रक आईडी की वैधता सत्यापित करता है और गेट बाधा को खोलने के लिए रिले सिग्नल आउटपुट करता है।
   • एक बार जब वाहन समुदाय या पार्किंग स्थल में प्रवेश करता है, तो बाधा हाथ स्वचालित रूप से कम हो जाता है।
   • सुरक्षा और एंटी-स्मैशिंग फ़ंक्शन JUTAI सिंगल चैनल लूप डिटेक्टर (LD-100/102) द्वारा सुविधाजनक है।

2. बाहर निकलने की प्रक्रियाः

   • जैसे ही वाहन सामुदायिक या पार्किंग स्थल से बाहर निकलता है और आंतरिक यूएचएफ रीडर से गुजरता है, एलडी-202 यूएचएफ रीडर को ट्रिगर करता है।
   • पाठक कार्ड पढ़ता है और आईडी को नियंत्रक को भेजता है।
   • आईडी की पुष्टि के बाद, नियंत्रक गेट बाधा को खोलने के लिए रिले सिग्नल भेजता है।
   • जब वाहन सामुदायिक या पार्किंग स्थल से बाहर निकलता है, तो बाधा हाथ स्वचालित रूप से कम हो जाता है।
   • सुरक्षा और एंटी-स्मैशिंग फ़ंक्शन JUTAI सिंगल चैनल लूप डिटेक्टर (LD-100/102) द्वारा सुविधाजनक है।

दोनों परिदृश्यों में, एलडी-202 का दिशा पहचान कार्य सटीक और कुशल संचालन सुनिश्चित करता है।

जुटाई एलडी-202 डबल चैनल लूप डिटेक्टर दो स्वतंत्र एकल-चैनल लूप डिटेक्टर के रूप में कार्य कर सकता है, जो बहुमुखी प्रतिभा और लागत-कुशलता प्रदान करता है।यह विन्यास मानक एक-इन और एक-आउट पार्किंग स्थल के लिए आदर्श है, जहां एक ही बाधा और लंबी दूरी के रीडर दोनों प्रवेश और बाहर निकलने पर स्थापित हैं। एक लूप कॉइल रीडर को ट्रिगर करने और कार्ड पढ़ने के लिए समर्पित है,जबकि अन्य लूप कॉइल बाधा के विरोधी टूटने के कार्य के लिए इस्तेमाल किया जाता हैएलडी-202 के स्वतंत्र कार्य मोड फ़ंक्शन को सक्षम करने से परिचालन को सुव्यवस्थित किया जाता है और हार्डवेयर लागत कम हो जाती है, जिससे यह विभिन्न अनुप्रयोगों के लिए एक व्यावहारिक विकल्प बन जाता है।
