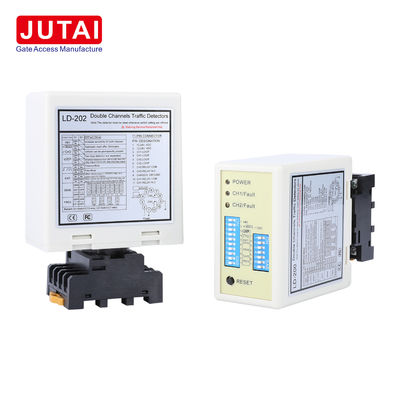

LD-202 दोहरी चैनल गेट बाधा लूप डिटेक्टर 12-24VADC 15-2000uH

LD-202 डबल चैनल लूप डिटेक्टर 12-24VADC 15~2000μH बैरियर गेट खोलने और सुरक्षा के लिए

उत्पाद का नामःबाधा गेट खोलने और सुरक्षा के लिए जुटाई एलडी-202 दोहरी चैनल लूप डिटेक्टर 12-24वीएडीसी 15~2000μएच

अवलोकन:बाधा द्वार खोलने और सुरक्षा उपायों को बढ़ाने के लिए डिज़ाइन किया गया, JUTAI LD-202 एडवांस्ड डुअल चैनल लूप डिटेक्टर वाहन का पता लगाने में बेजोड़ सटीकता प्रदान करता है।,उच्च संवेदनशीलता और बुद्धिमान सुविधाओं के साथ, यह विभिन्न अनुप्रयोगों में निर्बाध संचालन और विश्वसनीयता सुनिश्चित करता है।

विशिष्ट विशेषताएं:

1. बढ़ी हुई सेंसिंग रेंज और संवेदनशीलता: एलडी-202 सेंसर में 15 से 2000μएच तक की विस्तारित सेंसिंग रेंज और उल्लेखनीय संवेदनशीलता है।निरंतर प्रदर्शन के लिए विभिन्न वाहनों का सटीक पता लगाने की गारंटी.

2. स्मार्ट ऑटोमैटिक रीसेट फ़ंक्शनः एक ऑटोमैटिक रीसेट फ़ंक्शन से लैस, एलडी-202 सेंसर खराबी की स्थिति में जल्दी से रीसेट हो जाता है,मैन्युअल हस्तक्षेप की आवश्यकता के बिना प्रणाली की स्थिरता और विश्वसनीयता में वृद्धि.

3. उन्नत दिशा पहचानः अत्याधुनिक दिशा पहचान क्षमताओं के साथ, एलडी-202 सेंसर वाहन की गति दिशाओं को सटीक रूप से पहचानता है,अनुकूलित दक्षता के लिए गेट संचालन पर सटीक नियंत्रण सक्षम करना.

4. मजबूत बिजली संरक्षणः 40000V तक के मजबूत बिजली संरक्षण के साथ, एलडी-202 सेंसर असाधारण स्थायित्व और विश्वसनीयता सुनिश्चित करता है,दीर्घायु के लिए बिजली के प्रहार से सुरक्षा.

5. व्यापक परिचालन वातावरण रेंजः विविध वातावरणों में पनपने के लिए डिज़ाइन किया गया, एलडी-202 सेंसर -40°C से +70°C तक के व्यापक तापमान रेंज के भीतर निर्दोष रूप से काम करता है,चुनौतीपूर्ण मौसम की स्थिति में भी लगातार प्रदर्शन सुनिश्चित करना.

परिचालन कार्यक्षमताः

1. वाहनों का कुशल पता लगाना: उन्नत प्रेरक संवेदन तकनीक का उपयोग करते हुए, एलडी-202 सेंसर शारीरिक संपर्क के बिना वाहनों का सटीक पता लगाता है,वाहन के धातु द्रव्यमान के कारण लूपों के भीतर प्रेरण में परिवर्तन पर निर्भर.

2. बुद्धिमान दिशा पहचान: एलडी-202 सेंसर की बुद्धिमान दिशा पहचान क्षमताएं वाहन की गति दिशाओं की सटीक पहचान करने में सक्षम हैं।अनुकूलित गेट संचालन को सुविधाजनक बनाना.

3. निर्बाध स्वचालित रीसेटः निर्बाध स्वचालित रीसेट फ़ंक्शन के साथ, एलडी-202 सेंसर खराबी की स्थिति में स्वचालित रीसेट करके निरंतर संचालन और सिस्टम विश्वसनीयता सुनिश्चित करता है.

4. विश्वसनीय रिले आउटपुट: वाहन का पता लगाने पर विश्वसनीय रिले आउटपुट सिग्नल प्रदान करते हुए, एलडी-202 सेंसर विभिन्न कार्यों जैसे कि गेट खोलना, ट्रैफिक लाइट नियंत्रण,परिचालन दक्षता बढ़ाने के लिए वाहनों की गिनती.

बहुमुखी अनुप्रयोग:

1. यातायात प्रबंधन प्रणालीः यातायात प्रवाह प्रबंधन को अनुकूलित करने के लिए चौराहों, टोल बूथों और पार्किंग प्रवेश/निकास पर वाहनों का पता लगाने के लिए यातायात नियंत्रण प्रणालियों में तैनात।

2. गेट ऑटोमेशनः आवासीय, वाणिज्यिक और औद्योगिक वातावरण में गेट के स्वचालित खोलने और बंद करने के लिए गेट नियंत्रण प्रणालियों में एकीकृत, सुरक्षा और सुविधा में वृद्धि।

3. पार्किंग सुविधाओं का प्रबंधनः पार्किंग स्थल और गैरेज में वाहनों के प्रवेश और निकास का प्रबंधन करने, पार्किंग की कार्यक्षमता की निगरानी करने और कुशल स्थान उपयोग के लिए पार्किंग नियमों को लागू करने के लिए उपयोग किया जाता है।

4. अभिगम नियंत्रण प्रणाली: अभिगम नियंत्रण प्रणाली में उपयोग किया जाता है ताकि सुरक्षित स्थानों जैसे कि बंद समुदायों, औद्योगिक सुविधाओं और सैन्य प्रतिष्ठानों में वाहनों के प्रवेश को अधिकृत किया जा सके।नियंत्रित पहुंच और सुरक्षा सुनिश्चित करना.

5. यातायात लाइट अनुकूलन: वाहनों की उपस्थिति और दिशा के आधार पर यातायात लाइट परिवर्तन को ट्रिगर करने के लिए उपयोग किया जाता है, भीड़भाड़ को कम करता है और चौराहों और सड़क मार्गों पर यातायात प्रवाह को अनुकूलित करता है।

6. वाहन गिनती अनुप्रयोगः यातायात अध्ययन, पार्किंग कब्जा निगरानी और खुदरा यातायात विश्लेषण के लिए वाहन गिनती अनुप्रयोगों में लागू किया जाता है,यातायात प्रबंधन और व्यावसायिक संचालन के लिए मूल्यवान अंतर्दृष्टि प्रदान करना.

संबंध

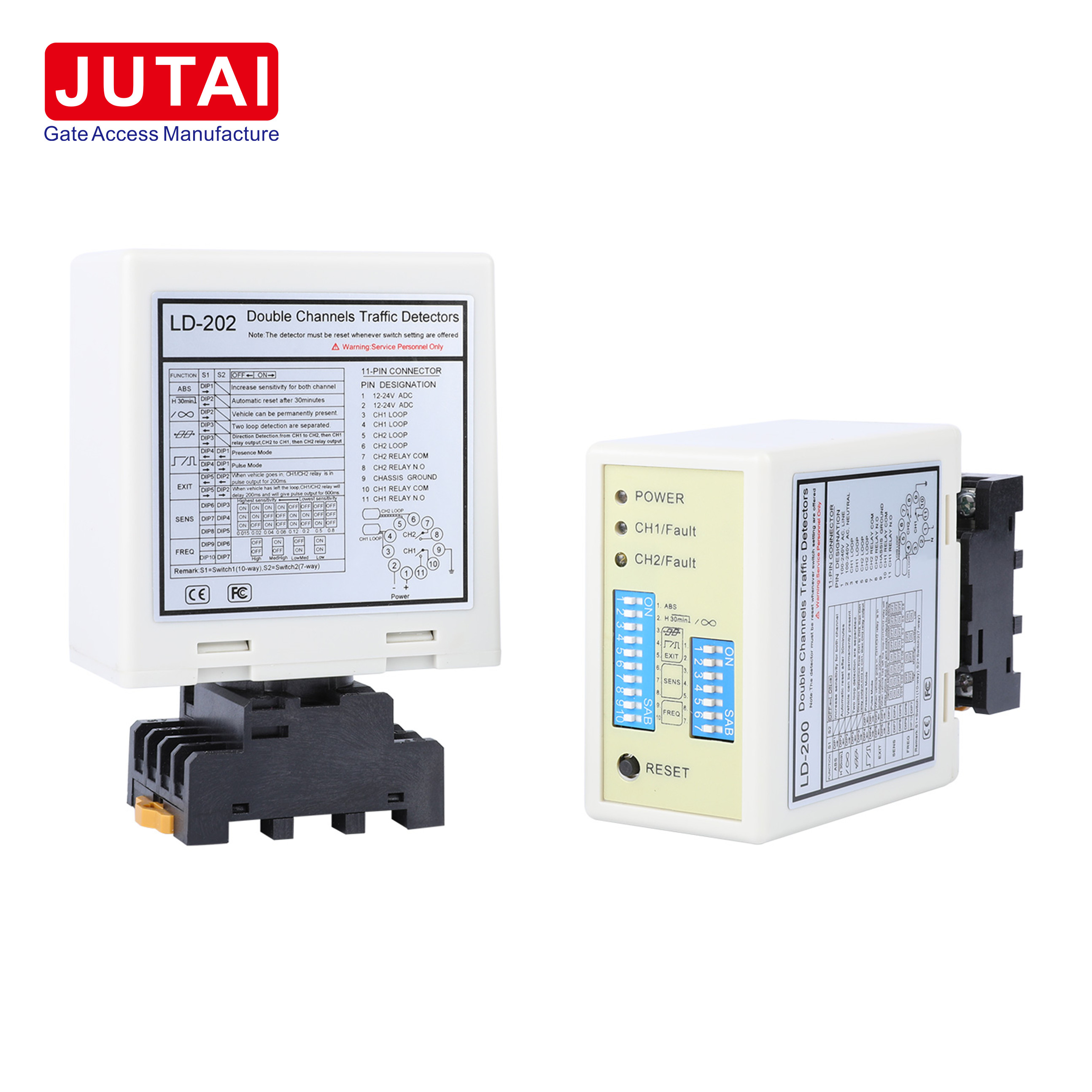

संकेतक और स्विच अवलोकनः

पावर एलईडी (आरईडी):लाल पावर एलईडी से पता चलता है कि बिजली चालू है, जो परिचालन स्थिति का दृश्य संकेत प्रदान करता है।

CH1 एलईडी का पता लगाना:

• लगातार चालूः चैनल 1 में वाहन का पता लगाने का संकेत देता है।
• धीमी गति से झिलमिलाहट करना: यह एक संभावित समस्या जैसे लूप में शॉर्ट सर्किट या लूप की स्थापना के बाद अपर्याप्त मोड़ को दर्शाता है।
• तेजी से झिलमिलाहट करनाः लूप में खुले सर्किट या लूप की स्थापना के बाद अत्यधिक मोड़ को दर्शाता है।

CH2 पता लगाने वाला एलईडीः

• लगातार चालूः चैनल 2 में वाहन का पता लगाने का अर्थ है।
• धीमी गति से झिलमिलाहट करना: यह एक संभावित समस्या जैसे लूप में शॉर्ट सर्किट या लूप की स्थापना के बाद अपर्याप्त मोड़ को दर्शाता है।
• तेजी से झिलमिलाहट करनाः लूप में खुले सर्किट या लूप की स्थापना के बाद अत्यधिक मोड़ का संकेत देता है।

संवेदनशीलता चयनःलूप की संवेदनशीलता और आवृत्ति को 7-तरफा और 10-तरफा डिप स्विच सेटिंग्स के संयोजन का उपयोग करके ठीक से समायोजित किया जा सकता है।उपयोगकर्ता डिप स्विच कॉन्फ़िगरेशन को समायोजित करके 8 विभिन्न संवेदनशीलता सेटिंग्स में से चुन सकते हैं, जैसा कि नीचे दी गई डिप स्विच सेटिंग तालिकाओं में उल्लिखित है। डिप स्विच 6, 7, और 8 चैनल 1 के लिए संवेदनशीलता चयन को नियंत्रित करते हैं, 0.8 (कम से कम संवेदनशील) से 0 तक के विकल्पों के साथ।015 (सबसे संवेदनशील)डिप स्विच 3, 4 और 5 चैनल 2 के लिए संवेदनशीलता चयन को नियंत्रित करते हैं, जिसमें 0.8 (सबसे कम संवेदनशील) से 0.015 (सबसे संवेदनशील) तक के विकल्प भी हैं।

3. स्विच 1=S1 : चैनल 1 लूप फ़ंक्शन चयन (10 तरह की डिप स्विच)
(1) ((स्विच 1) डीआईपी 1 और डीआईपी 2 दोनों ट्रेलर (दोनों चैनलों) के लिए विशेष संवेदनशीलता वृद्धि।

(2) ((स्विच 1=S1) D3, D4, D5 और (स्विच 2=S2) D1, D2 सेटिंग विशेष कार्य (मोड1, 2, 3 दिशा का पता लगाने. मोड 4, 5, 6 सामान्य मोड, दो लूप का पता लगाने अलग कर रहे हैं)

(3) ((स्विच 1=S1) D6 & D7 & D8 और (स्विच 2=S2) D3 & D4 & D5 CH1 और CH2 संवेदनशीलता चयन (आठ स्तर विकल्प) की सेटिंग।

(4) ((स्विच 1=S1) D9 & D10 और (स्विच2=S2) D6, D7 सेटिंग फ्रीक्वेंसी (20 K से 100 KHz तक) ।

स्थापना के दौरान, कृपया उत्पाद प्लग और सॉकेट ऊर्ध्वाधर दिशा में रखें


संचालन का सिद्धांत इस प्रकार है:

1. प्रवेश प्रक्रिया:

   • वाहन के समुदाय या पार्किंग स्थल में प्रवेश करने पर, दो लूप कॉइल्स का एक साथ सक्रियण होता है।
   • JUTAI डबल चैनल लूप डिटेक्टर (LD-202) प्रवेश द्वार पर स्थित यूएचएफ रीडर को ट्रिगर करता है।
   • कार्ड आईडी पढ़ने पर, यूएचएफ रीडर वीगैंड आउटपुट के माध्यम से आईडी को नियंत्रक (एसी-11) को प्रसारित करता है।
   • नियंत्रक आईडी की वैधता सत्यापित करता है और गेट बाधा को खोलने के लिए रिले सिग्नल आउटपुट करता है।
   • एक बार जब वाहन समुदाय या पार्किंग स्थल में प्रवेश करता है, तो बाधा हाथ स्वचालित रूप से कम हो जाता है।
   • सुरक्षा और एंटी-स्मैशिंग फ़ंक्शन JUTAI सिंगल चैनल लूप डिटेक्टर (LD-100/102) द्वारा सुविधाजनक है।

2. बाहर निकलने की प्रक्रियाः

   • जैसे ही वाहन सामुदायिक या पार्किंग स्थल से बाहर निकलता है और आंतरिक यूएचएफ रीडर से गुजरता है, एलडी-202 यूएचएफ रीडर को ट्रिगर करता है।
   • पाठक कार्ड पढ़ता है और आईडी को नियंत्रक को भेजता है।
   • आईडी की पुष्टि के बाद, नियंत्रक गेट बाधा को खोलने के लिए रिले सिग्नल भेजता है।
   • जब वाहन सामुदायिक या पार्किंग स्थल से बाहर निकलता है, तो बाधा हाथ स्वचालित रूप से कम हो जाता है।
   • सुरक्षा और एंटी-स्मैशिंग फ़ंक्शन JUTAI सिंगल चैनल लूप डिटेक्टर (LD-100/102) द्वारा सुविधाजनक है।

दोनों परिदृश्यों में, एलडी-202 का दिशा पहचान कार्य सटीक और कुशल संचालन सुनिश्चित करता है।

जुटाई एलडी-202 डबल चैनल लूप डिटेक्टर दो स्वतंत्र एकल-चैनल लूप डिटेक्टर के रूप में कार्य कर सकता है, जो बहुमुखी प्रतिभा और लागत-कुशलता प्रदान करता है।यह विन्यास मानक एक-इन और एक-आउट पार्किंग स्थल के लिए आदर्श है, जहां एक ही बाधा और लंबी दूरी के रीडर दोनों प्रवेश और बाहर निकलने पर स्थापित हैं। एक लूप कॉइल रीडर को ट्रिगर करने और कार्ड पढ़ने के लिए समर्पित है,जबकि अन्य लूप कॉइल बाधा के विरोधी टूटने के कार्य के लिए इस्तेमाल किया जाता हैएलडी-202 के स्वतंत्र कार्य मोड फ़ंक्शन को सक्षम करने से परिचालन को सुव्यवस्थित किया जाता है और हार्डवेयर लागत कम हो जाती है, जिससे यह विभिन्न अनुप्रयोगों के लिए एक व्यावहारिक विकल्प बन जाता है।
