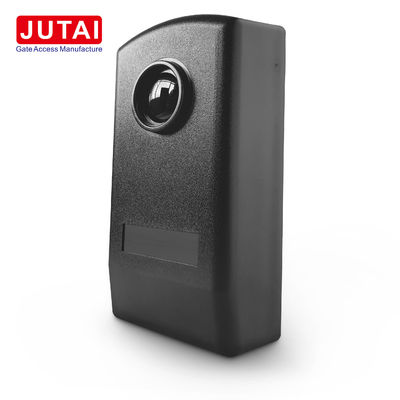

औद्योगिक आईआर फोटोसेल सेंसर 30 मीटर डिटेक्शन रेंज के साथ IP65 आउटडोर उपयोग के लिए जलरोधक

JUTAI स्वचालित दरवाजा सेंसर इन्फ्रारेड फोटोसेल के साथ अपनी सुरक्षा और सुविधा को बढ़ाएं। यह सेंसर सटीकता के साथ बनाया गया है, यह सेंसर इन्फ्रारेड बीम में रुकावट का तेजी से पता लगाता है,रिले स्विच सिग्नल को तुरंत प्रारंभ करनाइसकी बहुमुखी प्रतिभा कई प्रकार के अनुप्रयोगों को पूरा करती है, जिसमें पार्किंग बाधाएं, पैदल यात्री गेट और शरीर प्रेरण के लिए वाहन गेट शामिल हैं।यह खिड़कियों के लिए एक मजबूत विरोधी चोरी का पता लगाने प्रणाली के रूप में कार्य करता है, दरवाजे और मार्ग।

• एकल बीम डिटेक्टर: एकल बीम सेंसर के रूप में व्यापक रूप से मान्यता प्राप्त, ये डिटेक्टर स्वचालित स्लाइडिंग दरवाजे, शटर दरवाजे, गेराज दरवाजे, खिड़कियां और उससे आगे में व्यापक उपयोग पाते हैं।
• एकीकृत ट्रांसमीटर और रिसीवरः प्रत्येक इकाई में एक एकीकृत एम्पलीफायर के साथ एक ट्रांसमीटर और रिसीवर होता है, जो बाहरी प्रकाश हस्तक्षेप का प्रभावी ढंग से मुकाबला करने के लिए एक संकीर्ण अवरक्त बीम उत्सर्जित करता है।
• विश्वसनीय पता लगाने की सीमाः कम ऊंचाई पर (20-40 सेमी जमीन से ऊपर) स्थापित होने के बावजूद, ये सेंसर 2-20 मीटर की विश्वसनीय पता लगाने की सीमा बनाए रखते हैं।
• आईआर-20 स्व-निरीक्षण क्षमताः विशेष रूप से स्लाइडिंग दरवाजों के लिए अनुकूलित, आईआर-20 सेंसर स्व-निरीक्षण क्षमताओं को प्रदर्शित करता है।दरवाजा बंद होने से रोकता है और अपनी सबसे चौड़ी स्थिति में तेजी से पीछे हट जाता हैबाद में, जब तक डिटेक्टर बीम फिर से स्थापित नहीं हो जाता, तब तक दरवाजा फिर से चलना शुरू कर देता है। पूर्ण बंद होने के बाद, डिटेक्टर बीम निष्क्रिय हो जाता है।

प्रत्येक डिटेक्टर जोड़ी को विपरीत बिंदुओं पर रखें ताकि उनके बीच एक इन्फ्रारेड क्षेत्र स्थापित हो सके।इस क्षेत्र के भीतर आंदोलन का पता लगाने तुरंत एक अलार्म संकेत सुरक्षा अलार्म मेजबान (शामिल नहीं) को रिले ट्रिगर करता है. शैक्षणिक संस्थानों, वाणिज्यिक परिसरों, चिकित्सा सुविधाओं, आवासीय परिसरों और उससे परे सुरक्षा सेटअप में निर्बाध एकीकरण के लिए आदर्श।

वर्षा, धूल के तूफान आदि जैसे खराब मौसम के परिदृश्यों के बावजूद, पता लगाने का दायरा लगातार प्रदर्शन बनाए रखता है।जुटाई आईआर-20 इन्फ्रारेड फोटो सेंसर का कॉम्पैक्ट और आईपी65 वाटरप्रूफ डिजाइन पराबैंगनी विकिरण और घर्षण कणों के लिए असाधारण प्रतिरोध सुनिश्चित करता है, बाहरी वातावरण में लचीलापन बढ़ाता है।

प्रत्येक पैकेज में चित्रित आरेखों के साथ एक अंग्रेजी उपयोगकर्ता पुस्तिका शामिल है, जो आसानी से स्थापना और विन्यास के लिए व्यापक मार्गदर्शन प्रदान करती है।

संक्षेप में, जुटाई ऑटोमैटिक डोर सेंसर इन्फ्रारेड फोटोसेल विभिन्न अनुप्रयोगों में बेजोड़ सुरक्षा और बहुमुखी प्रतिभा का प्रमाण है।विभिन्न वातावरणों में मन की शांति और सुविधा सुनिश्चित करना.

1. आंतरिक तक पहुँचः फोटोसेल के सामने के पैनल को उठाकर इसके आंतरिक घटकों तक पहुँचें।
2. केबल सम्मिलन और आधार निर्धारणः केबलों को उनके संबंधित आवास स्लॉट में सम्मिलित करें और फोटोसेल के आधार को दीवार पर मजबूती से लगाएं।
3. दीवार या धातु की सतह पर माउंटिंगः
   • यदि दीवार पर लगाया जाता है, तो तीन 5 ø छेद ड्रिल करें और उपयुक्त पेंच लंगर डालें।
   • धातु की सतहों पर लगाने के लिए, स्व-टैपिंग शिकंजा के लिए तीन 3 ø छेद ड्रिल करें।
4. कनेक्शन बनाएं: आवश्यक केबलों को कनेक्ट करें और 12 से 24 वी डीसी/एसी के बीच वोल्टेज के साथ फोटोसेल को पावर दें।
5. उचित स्थिति सुनिश्चित करें: फोटोसेल की उचित स्थिति, संरेखण और कनेक्शन सुनिश्चित करें। यदि सब कुछ सही ढंग से कॉन्फ़िगर किया गया है तो रिसीवर पर लाल एलईडी बंद रहना चाहिए।जब इन्फ्रारेड बीम बाधित हो जाता है, लाल एलईडी चमक जाएगा।
6. फ्रंट पैनल के साथ कवरः एक बार कनेक्शन सत्यापित हो जाने के बाद, फोटोसेल को फ्रंट पैनल के साथ कवर करें। इसे मजबूती से डालें जब तक कि यह बंद न हो जाए, और फिर इसे सुरक्षित रूप से बंद करें।
7. परीक्षण प्रणाली: रिले प्रतिक्रिया की जांच के लिए इन्फ्रारेड बीम को कई बार बाधित करके प्रणाली का परीक्षण करें।
8. फ्रंट पैनल को सुरक्षित करें: अंत में, प्रदान किए गए शिकंजा का उपयोग करके फ्रंट पैनल को सुरक्षित करें।

इन चरणों का सावधानीपूर्वक पालन IR-20M फोटोसेल की उचित स्थापना और कार्य सुनिश्चित करेगा।

JUTAI IR-20 20 मीटर वायर्ड अवरक्त फोटोसेल के साथ शीर्ष स्तर की विश्वसनीयता का अनुभव करें।हमारे अवरक्त दीपक निरंतर दूरी और प्रकाश प्रतिरोध सुनिश्चित करने के लिए प्रसिद्ध जर्मन ब्रांडों का उपयोगइसके अलावा, हमारे रिले में जापान के ओमरोन ब्रांड की विशेषता है, जो विभिन्न दरवाजे ऑपरेटर ब्रांडों के साथ संगतता की गारंटी देता है।हम बैच उत्पादन की सटीकता और स्थिरता सुनिश्चित करने के लिए सख्त गुणवत्ता मानकों का पालन करते हैंअपनी सुरक्षा और सुविधा की आवश्यकताओं के लिए हमारी उच्च गुणवत्ता वाली फोटो आंख की बेजोड़ गुणवत्ता पर भरोसा करें।

वर्षा और विकास के कई वर्षों के बाद, हमने 20 मीटर के वायर्ड मॉडल से लेकर 30 मीटर के वायरलेस मॉडल तक, इन्फ्रारेड उत्पाद समूहों की एक पूरी श्रृंखला विकसित की है,7 मीटर प्रतिबिंबित अवरक्त सेंसरविशिष्ट जानकारी के लिए कृपया हमारी ऑर्डर सूचना सूची देखें।
