औद्योगिक गेट सुरक्षा सहायक उपकरण No/Nc आउटपुट के साथ इन्फ्रारेड लाइट पर्दे सेंसर

कार्य सिद्धांत

इन्फ्रारेड बीम सेंसर इन्फ्रारेड विकिरण उत्सर्जन, प्रतिबिंब और रिसेप्शन के सिद्धांतों के आधार पर काम करते हैं। बुनियादी कार्य सिद्धांतों को निम्नानुसार रेखांकित किया गया हैः

1. इन्फ्रारेड उत्सर्जन:

   • सेंसर में एक अवरक्त उत्सर्जक होता है जो अवरक्त किरण को प्रक्षेपित करता है।

2. किरण प्रसारः

   • उत्सर्जित अवरक्त किरण एक परिभाषित पथ के साथ यात्रा करती है, एक आभासी पता लगाने की रेखा बनाती है।

3. लक्ष्य संपर्कः

   • यदि लक्ष्य वस्तु किरण को पार करती है, तो यह प्रतिबिंब, अवशोषण या बिखराव के माध्यम से अवरक्त प्रकाश के साथ बातचीत करती है।

4. प्रतिबिंब या फैलाव:

   • सेंसर में एक इन्फ्रारेड रिसीवर शामिल है जिसे लक्ष्य से लौटने वाली परावर्तित या बिखरी हुई इन्फ्रारेड रोशनी को पकड़ने के लिए डिज़ाइन किया गया है।

5. सिग्नल प्रोसेसिंग:

   • प्राप्त सिग्नल को संकेत की ताकत और आवृत्ति जैसी विशेषताओं का विश्लेषण करने के लिए संसाधित किया जाता है, लक्ष्य के बारे में उपस्थिति, दूरी या अन्य प्रासंगिक जानकारी निर्धारित करता है।

6. आउटपुट परिणाम:

   • विश्लेषित परिणाम आमतौर पर विद्युत या डिजिटल संकेतों के रूप में आउटपुट होते हैं, जो संबंधित क्रियाओं, अलार्मों या डेटा रिकॉर्डिंग को ट्रिगर करते हैं।

उत्पाद का अवलोकन

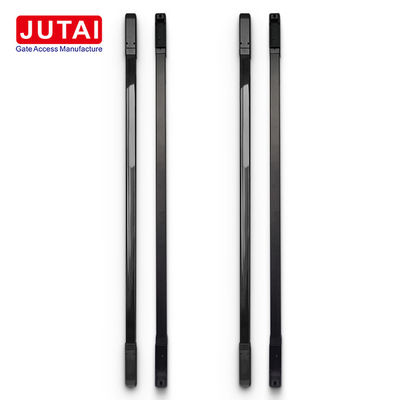

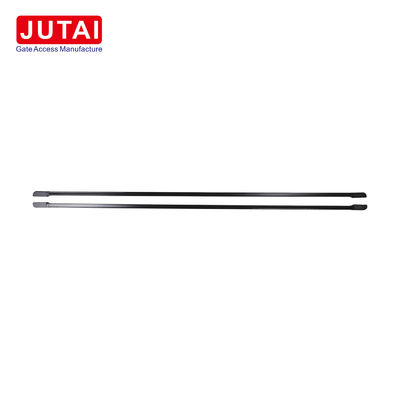

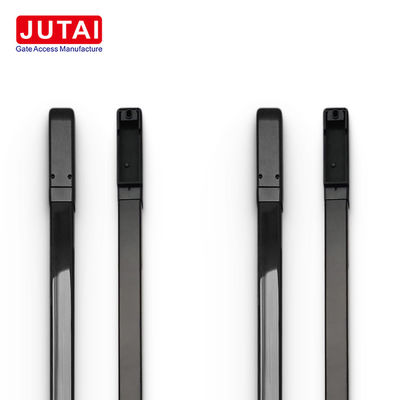

सुरक्षा प्रकाश पर्दा औद्योगिक दरवाजे की सुरक्षा, बाधा गेट सुरक्षा और घरेलू सुरक्षा के लिए अंतिम समाधान है।हमारा मानक मॉडल 1 मीटर लंबा है और 4 अवरक्त किरणों से लैस है, जो बेजोड़ कार्यक्षमता और विश्वसनीयता प्रदान करता है।

प्रमुख विशेषताएं

स्थायित्वः

• तीव्र प्रकाश हस्तक्षेप और कठोर बाहरी परिस्थितियों का सामना करने के लिए डिज़ाइन किया गया।
• उत्कृष्ट लचीलापन के लिए IP65 जलरोधक रेटिंग का दावा करता है।
• व्यापक कवरेज के लिए 15 मीटर से अधिक का पता लगाने की सीमा प्रदान करता है।

कार्यक्षमता

औद्योगिक दरवाजे की सुरक्षाः

• स्वचालित रूप से दरवाजा फिर से खोलता है यदि दरवाजा बंद होने के दौरान किसी वस्तु का पता लगाया जाता है, सुरक्षा सुनिश्चित करता है।

बैरियर गेट सुरक्षाः

• बैरियर गेट के लिए एकदम सही, बंद होने के दौरान किसी व्यक्ति या वाहन का पता लगाने पर तुरंत गेट को फिर से खोलना।

गृह सुरक्षाः

• एक रिले आउटपुट का उपयोग करके सुरक्षा को बढ़ाता है जो अनधिकृत प्रवेश का पता लगाने पर ट्रिगर होता है, प्रभावी रूप से घुसपैठियों को रोकता है।

अनुकूलन विकल्प

हमारे सुरक्षा प्रकाश पर्दे सेंसर को विशिष्ट आवश्यकताओं को पूरा करने के लिए विभिन्न लंबाई और बीम कॉन्फ़िगरेशन में अनुकूलित किया जा सकता है। मानक मॉडल में शामिल हैंः

• PB3-4L15: 4 अंतर्निहित अवरक्त किरणों के साथ 30 सेमी ऊंचाई।
• PB10-4L15: 100 सेमी ऊंचाई 4 अंतर्निहित अवरक्त किरणों के साथ।
• PB20-8L15: 200 सेमी ऊंचाई 8 अंतर्निहित अवरक्त किरणों के साथ।

निष्कर्ष

हमारे सेफ्टी लाइट पर्दे सेंसर के साथ मन की शांति और बढ़ी हुई सुरक्षा का अनुभव करें। अपने परिसर की प्रभावी सुरक्षा के लिए हमारे विश्वसनीय और अनुकूलन योग्य समाधानों पर भरोसा करें।

ऑपरेशन चरणः

1. कवर निकालें और तारों को कनेक्ट करें:

   • सेंसर के ऊपरी और निचले कवर को हटा दें।
   • तारों को कनेक्ट करें और थ्रेड को थ्रेड पोर्ट के माध्यम से बाहर ले जाएं।

2. स्थिति और मार्क छेदः

   • सेंसर की स्थापना की स्थिति की पुष्टि करें.
   • प्रेषक और रिसीवर को समानांतर में संरेखित करें।
   • दीवार पर छेद के लिए पदों को चिह्नित करें।

3. ड्रिल और फिक्सः

   • दीवार पर चिह्नित स्थानों पर छेद बनाने के लिए एक ड्रिल का उपयोग करें।
   • छेद में दीवार प्लग लगाएं और उन्हें शिकंजा से सुरक्षित करें।

4. माउंट ट्रांसमीटर और रिसीवरः

   • दीवार पर ट्रांसमीटर और रिसीवर को माउंट करने के लिए M3 * 25 शिकंजा का प्रयोग करें।
   • बिजली की आपूर्ति कनेक्ट करें और सेंसर के संरेखण का परीक्षण करें।
   • यदि आवश्यक हो, तो एल्यूमीनियम ट्यूब को घुमाकर कोण को समायोजित करें।
   • एक बार संरेखित होने के बाद, घूर्णन शिकंजा को सुरक्षित रूप से लॉक करें।

5. कवर और अंतिम परीक्षण बदलेंः

   • सेंसर के ऊपरी और निचले कवर को M2*8 शिकंजा से सुरक्षित करें।
   • सेंसर के उचित संचालन को सुनिश्चित करने के लिए एक अंतिम परीक्षण करें।

अक्सर पूछे जाने वाले प्रश्न:

स्थापना प्रक्रिया के दौरान, हमने कुछ सामान्य अक्सर पूछे जाने वाले प्रश्नों के उत्तर संकलित किए हैं।ये उत्तर संभावित मुद्दों और आम तौर पर पूछे जाने वाले प्रश्नों को संबोधित करते हैं ताकि आपका समय बचाया जा सके और एक सुचारू स्थापना सुनिश्चित हो सके.

कंपनी प्रोफ़ाइल

जूटाई, एक अग्रणी मोशन सेंसर फोटोइलेक्ट्रिक सेंसर निर्माता, अनुसंधान, विकास, उत्पादन, बिक्री और वितरण के अपने एकीकरण के लिए बाहर खड़ा है।हमारी नींव नवाचार और गुणवत्ता के प्रति अटूट प्रतिबद्धता में निहित है, हमारे मूल्यवान ग्राहकों के लिए असाधारण समाधान प्रदान करने का प्रयास करते हैं।हम अपने ब्रांड को स्थापित करने और बढ़ावा देने के लिए अपनी यात्रा पर अपने विश्वसनीय उत्पादन भागीदार होने की इच्छा रखते हैं.

अनुसंधान और उत्पादन में एक दशक से अधिक की विशेषज्ञता के साथ, हम वायरलेस संचार प्रौद्योगिकी, स्वचालित दरवाजा सेंसर,और बाधा द्वारों का थोक वितरणहमारे मुख्य उत्पाद पोर्टफोलियो में विभिन्न प्रकार के उत्पाद शामिल हैं, जिनमें शामिल हैंः

1. स्वचालित दरवाजा सेंसर
2. स्वचालित दरवाजों के लिए माइक्रोवेव रडार सेंसर
3. इन्फ्रारेड सेंसर श्रृंखला
4. लूप डिटेक्टर
5. लघु, मध्यम और लंबी दूरी के वायरलेस आरएफआईडी कार्ड रीडर
6. बाधा द्वार
7. पार्किंग बाधा द्वार

जुटाई के सभी हार्डवेयर उत्पादों को प्रवेश नियंत्रण प्रणालियों के साथ निर्बाध रूप से एकीकृत करने के लिए सावधानीपूर्वक डिज़ाइन किया गया है, प्रवेश नियंत्रण, पार्किंग प्रबंधन,और पार्किंग मार्गदर्शन प्रणाली.
