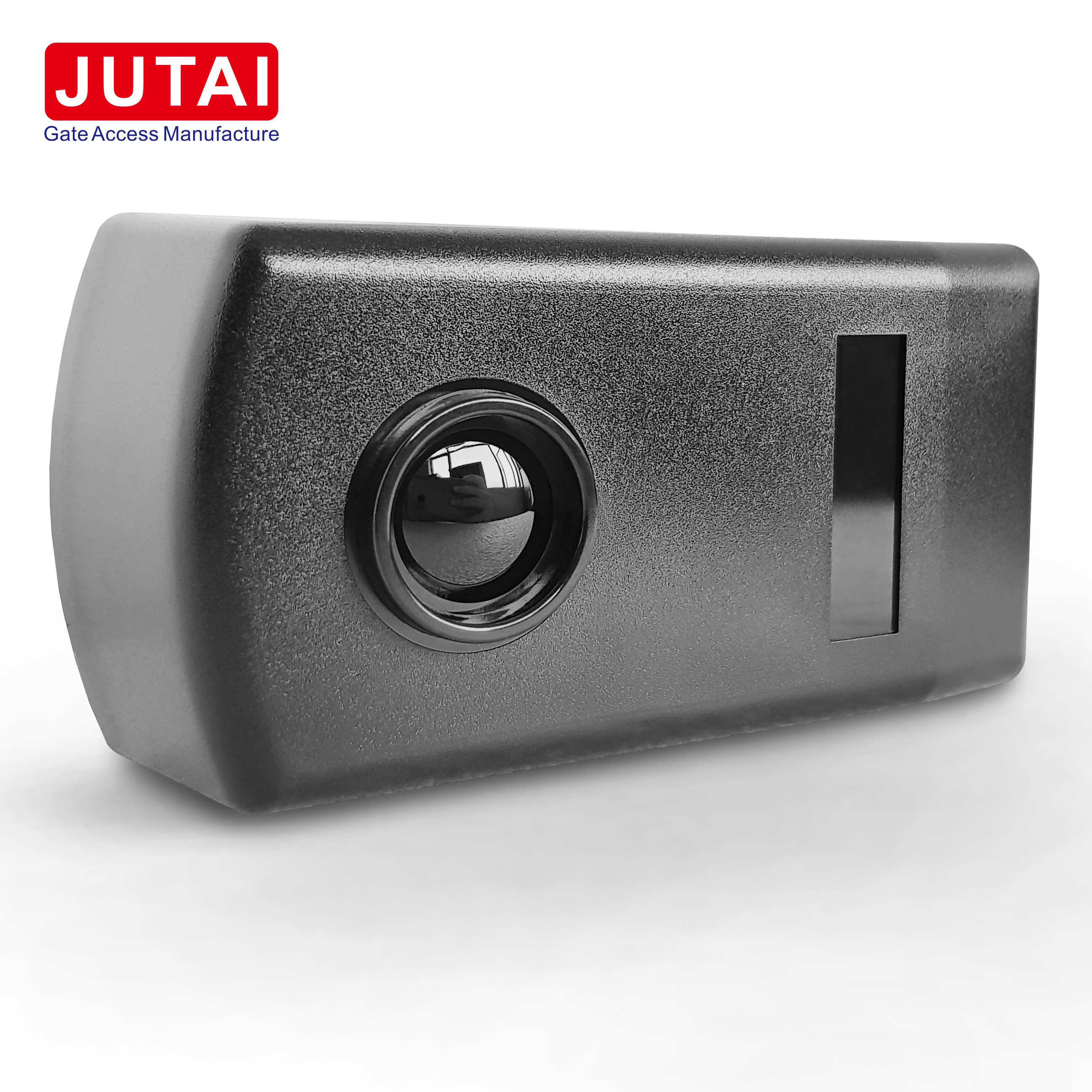

स्वचालित गेट सुरक्षा के लिए 30 मीटर वायर्ड इन्फ्रारेड गेट बीम

जुटाई आईआर-20 इन्फ्रारेड बीम सेंसर के साथ सुरक्षा और दक्षता में वृद्धि

1प्रमुख विशेषताएं:

1.1 लंबी दूरी का पता लगाना: बाहरी सूर्य के प्रकाश में भी 30 मीटर तक की उल्लेखनीय पता लगाने की दूरी के साथ, आईआर-20 व्यापक कवरेज और विश्वसनीय पता लगाने की क्षमता सुनिश्चित करता है।

1.2 उच्च संवेदनशीलता: सबसे छोटी वस्तुओं या सूक्ष्म आंदोलनों का भी सटीक रूप से पता लगाने में सक्षम, आईआर-20 उच्च सुरक्षा और दक्षता प्रदान करता है।

1.3 तेज़ प्रतिक्रिया समय: अति तेज़ प्रतिक्रिया समय की विशेषता के साथ, आईआर-20 तेजी से पता लगाने की आवश्यकता वाले अनुप्रयोगों के लिए आदर्श है, जो त्वरित और प्रभावी कार्रवाई सुनिश्चित करता है।

1.4 उच्च हस्तक्षेप प्रतिरोधः पर्यावरण प्रकाश हस्तक्षेप का विरोध करने के लिए डिज़ाइन किया गया, जैसे कि सूर्य के प्रकाश या वाहन रोशनी, IR-20 किसी भी स्थिति में स्थिर प्रदर्शन सुनिश्चित करता है।

1.5 आसान स्थापनाः आसान स्थापना और संरेखण के लिए डिज़ाइन किया गया, आईआर-20 उपयोगकर्ता को स्थापना और रखरखाव में सुविधा प्रदान करता है, डाउनटाइम और परेशानी को कम करता है।

2अनुप्रयोग:

2.1 स्वचालित दरवाजे और अभिगम नियंत्रण प्रणाली: लोगों या वाहनों के गुजरने का पता लगाने के लिए उपयोग किया जाता है, दरवाजे के खुलने और बंद होने को स्वचालित रूप से नियंत्रित करता है, जिससे सुचारू अभिगम नियंत्रण सुनिश्चित होता है।

2.2 सुरक्षा प्रणालियाँः सुरक्षा अनुप्रयोगों में, आईआर-20 अनधिकृत प्रवेश का पता लगाता है, जो आमतौर पर परिधि, खिड़की और दरवाजे सुरक्षा के लिए उपयोग किया जाता है, समग्र सुरक्षा उपायों को बढ़ाता है।

2.3 औद्योगिक स्वचालन: वस्तुओं की स्थिति और आंदोलन का पता लगाने, मशीनरी संचालन को नियंत्रित करने और औद्योगिक प्रक्रियाओं को अनुकूलित करने के लिए उत्पादन लाइनों और कन्वेयर बेल्ट में उपयोग किया जाता है.

2.4 पार्किंग प्रबंधन: पार्किंग स्थल पर वाहनों के प्रवेश और निकास का पता लगाने, बाधा द्वारों को नियंत्रित करने या पार्किंग स्थानों की कार्यक्षमता की निगरानी करने के लिए उपयोग किया जाता है, ताकि कुशल यातायात प्रवाह और प्रबंधन सुनिश्चित किया जा सके।

3. स्थापना के निर्देश:

3.1 आंतरिक भाग तक पहुँचः फोटोसेल के आंतरिक घटकों तक पहुँचने के लिए फोटोसेल का सामने का पैनल खोलें।

3.2 केबल डालना और बेस फिक्सिंगः केबलों को उनके संबंधित स्लॉट में डालें और बेस को दीवार पर मजबूती से फिक्स करें।

3.3 दीवार या धातु की सतह पर माउंटिंगः दीवार या धातु की सतह पर माउंटिंग के लिए छेद ड्रिल करें और उपयुक्त शिकंजा डालें।

3.4 कनेक्शन बनाएं: केबलों को कनेक्ट करें और 12 से 24 वी डीसी/एसी के बीच वोल्टेज के साथ फोटोसेल को पावर दें.

3.5 उचित पोजिशनिंग सुनिश्चित करें: फोटोसेल को ठीक से संरेखित करें, यह सुनिश्चित करें कि लाल एलईडी सही ढंग से संरेखित होने पर बंद रहे।

3.6 परीक्षण प्रणालीः रिले प्रतिक्रिया की पुष्टि करने के लिए इन्फ्रारेड बीम को बाधित करें.

3.7 सुरक्षित फ्रंट पैनल: उचित कार्य के लिए फ्रंट पैनल को बदल दें और इसे प्रदान किए गए शिकंजा से सुरक्षित करें।

4फायदे और विशेषताएं:

4.1 बहुमुखी एकीकरणः सभी दरवाजे नियंत्रण प्रणालियों के साथ सहजता से एकीकृत, संगतता और उपयोग में आसानी सुनिश्चित करता है.

4.2 लचीला माउंटिंग विकल्पः दरवाजे के किनारे के एकीकरण सहित अनुकूलन योग्य माउंटिंग विकल्पों के साथ स्थापना को सरल बनाता है.

4.3 स्वचालित दरवाजे सुरक्षाः स्वचालित दरवाजे और द्वारों के लिए विश्वसनीय सुरक्षा उपाय प्रदान करता है, समग्र सुरक्षा को बढ़ाता है.

4.4 व्यापक अनुप्रयोग सीमा: विभिन्न प्रकार के दरवाजे और औद्योगिक अनुप्रयोगों के लिए उपयुक्त, बहुमुखी उपयोग सुनिश्चित करता है।

4.5 सटीक पता लगानेवाला: दुर्घटनाओं को रोकने और सुरक्षा सुनिश्चित करने के लिए, पार जाने वाले लोगों या वस्तुओं को सटीकता से पता लगाता है।

4.6 कुशल संचालनः कुशल और विश्वसनीय प्रदर्शन के लिए कम कार्य करंट और बहुमुखी आउटपुट विकल्प प्रदान करता है।

4.7 IP67 वाटरप्रूफ रेटिंगः IP67 रेटिंग के साथ कठोर वातावरण का सामना करता है, स्थायित्व और दीर्घायु सुनिश्चित करता है।

5निष्कर्ष:

संक्षेप में, जुटाई आईआर-20 इन्फ्रारेड बीम सेंसर विभिन्न अनुप्रयोगों में बेजोड़ सुरक्षा और दक्षता प्रदान करता है।और आसान स्थापना प्रक्रिया, आईआर-20 विभिन्न वातावरणों में मन की शांति और सुविधा सुनिश्चित करता है, जिससे यह आधुनिक पहुंच नियंत्रण और सुरक्षा प्रणालियों का एक अनिवार्य घटक बन जाता है।




तकनीकी पैरामीटर

JUTAI IR-20 का कनेक्शन विवरण

IR-20M फोटोसेल के लिए स्थापना गाइड

1आंतरिक पहुँचः

1.1 अपने आंतरिक घटकों तक पहुँचने के लिए फोटोसेल के सामने के पैनल को उठाएं.

2केबल सम्मिलन और आधार निर्धारण:

2.1 केबलों को उनके निर्दिष्ट आवास स्लॉट में डालें।

2.2 स्थिरता सुनिश्चित करने के लिए फोटोसेल के आधार को दीवार पर दृढ़ता से लगाएं।

3दीवार या धातु की सतह पर माउंटिंगः

3.1 दीवार पर लगाने के लिए, तीन 5 ø छेद ड्रिल करें और उपयुक्त पेंच एंकर डालें।

3.2 धातु की सतहों पर लगाने के लिए, स्व-टैक करने वाले शिकंजा के लिए तीन 3 ø छेद ड्रिल करें।

4संपर्क बनाएँः

4.1 आवश्यक केबलों को फोटोसेल से जोड़ें।

4.2 फोटोसेल को 12 से 24 वी डीसी/एसी के बीच के वोल्टेज से संचालित करें।

5उचित स्थिति सुनिश्चित करें:

5.1 फोटोसेल की उचित स्थिति, संरेखण और कनेक्शन की जाँच की जाए।

5.2 सुनिश्चित करें कि रिसीवर पर लाल एलईडी सही ढंग से विन्यस्त होने पर बंद रहती है.

5.3 जब इन्फ्रारेड बीम बाधित होता है तो लाल एलईडी चमकती है।

6. सामने के पैनल के साथ कवरः

6.1 एक बार कनेक्शन सत्यापित हो जाने के बाद, फोटोसेल को सामने के पैनल से ढक दें।

6.2 जब तक यह बंद न हो जाए, उसे मजबूती से अंदर डालें और फिर उसे बंद करें.

7परीक्षण प्रणालीः

7.1 इन्फ्रारेड बीम को कई बार बाधित करके प्रणाली का परीक्षण करें।

7.2 कार्यक्षमता को मान्य करने के लिए रिले की उचित प्रतिक्रिया सुनिश्चित करें.

8. सुरक्षित फ्रंट पैनलः

8.1 अंत में, प्रदान किए गए शिकंजा का उपयोग करके सामने के पैनल को सुरक्षित रखें।

इन चरण-दर-चरण निर्देशों का सावधानीपूर्वक पालन करके आप आईआर-20एम फोटोसेल की उचित स्थापना और कार्य सुनिश्चित कर सकते हैं, जिससे आपके आवेदन में सुरक्षा और दक्षता बढ़ेगी।

स्थापित करने के लिए दिशानिर्देशः

1. स्थापना स्थल तैयार करें: JUTAI IR-20 20 मीटर वायर्ड इन्फ्रारेड फोटोसेल स्थापित करने के लिए उपयुक्त स्थान चुनें।यह सुनिश्चित करें कि क्षेत्र बाधाओं से मुक्त हो और पता लगाने के लिए इष्टतम कवरेज प्रदान करे.

2. माउंटिंग स्थितिः इन्फ्रारेड फोटोसेल को एक ऊंचाई और कोण पर माउंट करें जो अधिकतम कवरेज और डिटेक्शन रेंज की अनुमति देता है।किसी भी आंदोलन या असंगति को रोकने के लिए एक स्थिर और सुरक्षित माउंटिंग सतह का लक्ष्य.

3. वायरिंग कनेक्शनः प्रदान किए गए वायरिंग आरेख या उपयोगकर्ता पुस्तिका के अनुसार इन्फ्रारेड फोटोसेल के तारों को कनेक्ट करें।विद्युत समस्याओं से बचने के लिए उचित इन्सुलेशन और सुरक्षित कनेक्शन सुनिश्चित करें.

4. बिजली की आपूर्तिः इन्फ्रारेड फोटोसेल को निर्दिष्ट वोल्टेज रेंज (आमतौर पर 12-24 वी डीसी) के भीतर स्थिर बिजली की आपूर्ति प्रदान करें। यूनिट को नुकसान से बचने के लिए ध्रुवीयता और वोल्टेज को दो बार जांचें।

5. संरेखण और परीक्षणः एक बार स्थापित और संचालित होने के बाद, इन्फ्रारेड लैंप को संरेखित करें ताकि यह सुनिश्चित हो सके कि वे एक दूसरे के सामने हों और पता लगाने की दूरी आपकी आवश्यकताओं को पूरा करे।इन्फ्रारेड बीम को बाधित करके और रिले प्रतिक्रिया सत्यापित करके फोटोसेल का परीक्षण करें.

6. फाइन-ट्यूनिंगः यदि आवश्यक हो, तो इन्फ्रारेड फोटोसेल के संरेखण और संवेदनशीलता सेटिंग्स को ठीक करें ताकि इसके प्रदर्शन को अनुकूलित किया जा सके और झूठे अलार्म या याद किए गए डिटेक्शन को कम से कम किया जा सके।

7. सुरक्षित स्थापनाः उचित संचालन की पुष्टि करने के बाद, प्रदान किए गए माउंटिंग हार्डवेयर का उपयोग करके इन्फ्रारेड फोटोसेल को सुरक्षित रूप से अपनी जगह पर लगाएं।सुनिश्चित करें कि सभी कनेक्शन तंग हैं और इकाई पर्यावरण कारकों से संरक्षित है.

इन स्थापना दिशानिर्देशों का सावधानीपूर्वक पालन करके आप JUTAI IR-20 20 मीटर वायर्ड इन्फ्रारेड फोटोसेल के साथ शीर्ष स्तरीय विश्वसनीयता और प्रदर्शन का अनुभव कर सकते हैं,आपकी आवश्यकताओं के लिए बेजोड़ सुरक्षा और सुविधा प्रदान करना.
