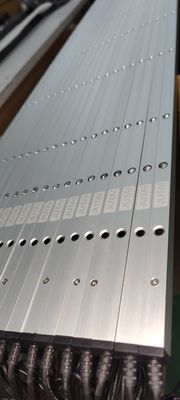

गैरेज दरवाजा सुरक्षा प्रकाश पर्दा अवरक्त सेंसर IP67 जलरोधक 8 मीटर का पता लगाने की दूरी

अवलोकन

शेंझेन जुटाई कॉम कंपनी लिमिटेड द्वारा ब्लैंकिंग लाइट पर्दा - CL15-8L8 एक उन्नत सुरक्षा उपकरण है जिसे औद्योगिक दरवाजों की सुरक्षा और दक्षता बढ़ाने के लिए डिज़ाइन किया गया है।इसमें असाधारण प्रकाश प्रतिरोध के साथ एक मजबूत सक्रिय अवरक्त सेंसर है, विभिन्न प्रकाश स्थितियों में विश्वसनीय प्रदर्शन सुनिश्चित करता है। 8 मीटर तक की प्रभावशाली पहचान रेंज और तेजी से प्रतिक्रिया समय के साथ,यह सेंसर विभिन्न औद्योगिक अनुप्रयोगों में सुरक्षा निगरानी के लिए महत्वपूर्ण है, जिससे यह कार्यस्थल सुरक्षा के लिए एक मूल्यवान संपत्ति बन जाती है।

• सिद्धांत: आमतौर पर प्रकाश परदे की प्रणाली बनाने के लिए एक उत्सर्जक और एक रिसीवर से मिलकर बनता है। उत्सर्जक समानांतर अवरक्त किरणों की एक श्रृंखला उत्सर्जित करता है, और रिसीवर इन किरणों को प्राप्त करता है।जब प्रकाश पर्दा किसी वस्तु से अवरुद्ध हो जाता है, रिसीवर प्रकाश संकेत में परिवर्तन का पता लगाता है।
• औद्योगिक दरवाजों के कुचलने से रोकने के लिएः औद्योगिक दरवाजों के परिदृश्यों में (जैसे कारखानों में बड़े रोलिंग दरवाजे, गैरेज दरवाजे, आदि), यदि कोई वस्तु (जैसे कर्मचारी, वाहन, सामान, आदि)) अपने उतरने या बंद होने की प्रक्रिया के दौरान दरवाजे के नीचे के क्षेत्र में प्रवेश करता है, प्रकाश पर्दे सेंसर इसे जल्दी से पता लगा सकता है और नियंत्रण प्रणाली को एक संकेत भेज सकता है ताकि दरवाजा बंद होने से रोका जा सके या इसके खुलने को उलट दिया जा सके,इस प्रकार दरवाजे को वस्तु को कुचलने और क्षति या सुरक्षा दुर्घटनाओं का कारण बनने से रोकना.

• ब्लैंकिंग फंक्शन इस प्रकार काम करता है कि यदि बीम ऊपर से नीचे तक अनुक्रमिक रूप से अवरुद्ध होते हैं, तो यह रिले को ट्रिगर नहीं करेगा और इसे एक सामान्य दरवाजा बंद माना जाता है।यदि दरवाजे के नीचे की बीम बंद करने की प्रक्रिया के दौरान अवरुद्ध हैं, रिले सिग्नल आउटपुट होगा।
• उत्पादन की दक्षता और लचीलापन में सुधारः सुरक्षा का त्याग किए बिना, ऐसी स्थितियों से बचा जा सकता है जो अन्यथा अनावश्यक रूप से बंद हो जाती हैं,औद्योगिक प्रक्रियाओं को अधिक सुचारू रूप से चलाने की अनुमति देना.

महत्वपूर्ण बात

एक ब्लैंकिंग लाइट पर्दा एक विशेष सुरक्षा उपकरण है जो पूरे पर्दे को प्रभावित किए बिना अपने डिटेक्शन फील्ड के विशिष्ट खंडों को निष्क्रिय करने की अनुमति देता है, या "ब्लैंकिंग" करता है।यह विशेषता उन वातावरणों में आवश्यक है जहां मशीनरी या उत्पादन प्रक्रियाएं नियमित रूप से प्रकाश पर्दे के क्षेत्र को बाधित करती हैंइन क्षेत्रों को चुनिंदा रूप से खाली करके, प्रकाश पर्दा गैर-ब्लैक किए गए वर्गों में अप्रत्याशित व्यवधानों का पता लगाकर सुरक्षा बनाए रखता है,अनावश्यक रुकावटों या झूठे अलार्मों के बिना सुरक्षा सुनिश्चित करनायह कार्यक्षमता जटिल स्वचालित वातावरण में विशेष रूप से फायदेमंद है जहां लचीलापन और सुरक्षा दोनों महत्वपूर्ण हैं।

तकनीकी विशेषताएं और लाभ

• निर्बाध प्रणाली एकीकरण: विभिन्न दरवाजे नियंत्रण प्रणालियों के साथ सहज एकीकरण के लिए डिज़ाइन किया गया है, संगतता और सुचारू संचालन सुनिश्चित करता है।
• अनुकूलन योग्य स्थापना: दरवाजे के किनारों में सीधे स्थापित करने के लिए उपयुक्त, विभिन्न दरवाजे विन्यास और स्थापना परिदृश्यों को समायोजित करने के लिए लचीलापन प्रदान करता है।
• अनुकूलन योग्य लंबाई: विभिन्न लंबाई जैसे 2 मीटर और 2.5 मीटर में उपलब्ध है, जो विशिष्ट स्थापना आवश्यकताओं को पूरा करने के लिए अनुकूलन की अनुमति देता है।
• कॉम्पैक्ट और कुशल डिजाइन: CL15-8L8 मॉडल एक कॉम्पैक्ट लाइट पर्दा है जिसे विशेष रूप से स्वचालित दरवाजे और द्वारों के लिए डिज़ाइन किया गया है, जो न्यूनतम पदचिह्न के साथ विश्वसनीय सुरक्षा उपाय प्रदान करता है।
• व्यापक अनुप्रयोग क्षेत्र: उच्च गति वाले दरवाजे, अनुभागीय दरवाजे, रोलिंग दरवाजे, ऊर्ध्वाधर बंद करने वाले दूरबीन दरवाजे और माल लिफ्ट के लिए आदर्श, विभिन्न औद्योगिक सेटिंग्स में बहुमुखी प्रतिभा का प्रदर्शन करते हुए।
• सटीक पहचान क्षमता: व्यक्तियों या वस्तुओं की उपस्थिति का सटीक पता लगाने के लिए, दुर्घटनाओं को रोकने और समय पर दरवाजे के संचालन के संकेतों को सुनिश्चित करने के लिए थ्रू-बीम तकनीक का उपयोग करता है।
• लचीला आउटपुट विकल्प: विभिन्न दरवाजे नियंत्रण प्रणालियों के साथ एकीकरण के लिए लचीलापन बढ़ाने के लिए कई आउटपुट विधियों (NO/NC और COM) प्रदान करता है।
• ऊर्जा दक्षता: DC12V पर 20mA से कम की कम वर्तमान खपत की विशेषता है और DC12-24V की कार्यशील वोल्टेज सीमा के भीतर काम करता है, जो ऊर्जा कुशल प्रदर्शन सुनिश्चित करता है।
• सरलीकृत तार: उत्सर्जक और रिसीवर के बीच एक सिंक्रनाइज़ेशन तार की आवश्यकता को समाप्त करता है, साइट पर वायरिंग को सुव्यवस्थित करता है और सामग्री लागत को कम करता है। सिंक्रनाइज़ेशन सिग्नल अवरक्त बीम में एम्बेडेड है,सर्किट बोर्ड तर्क के माध्यम से सिंक्रनाइज़ेशन सुनिश्चित करना।
• तकनीकी सहायता और सेवा: व्यापक तकनीकी सहायता और सेवा विकल्प उपलब्ध हैं,यह सुनिश्चित करना कि किसी भी समस्या का शीघ्र समाधान किया जाए और ग्राहकों को स्थापना और रखरखाव के लिए आवश्यक सहायता प्राप्त हो.

अपनी अनुकूलन योग्य लंबाई और मजबूत तकनीकी सहायता पर जोर देकर, CL15-8L8 प्रकाश पर्दा विभिन्न औद्योगिक वातावरणों के लिए एक बहुमुखी और विश्वसनीय सुरक्षा समाधान के रूप में तैनात है।

तकनीकी विनिर्देश

स्थापना के लिए दिशानिर्देश

चरण 1: कवर निकालें और तारों को कनेक्ट करें

1. अलग-अलग कवर: सेंसर के ऊपरी और निचले कवर को सावधानीपूर्वक हटा दें।
2. तार कनेक्शन: आवश्यक तार कनेक्शन स्थापित करें और निर्दिष्ट बंदरगाह के माध्यम से धागे के अंत को मार्ग दें।

चरण 2: स्थान और निशान छेद

1. संरेखण: सही स्थापना स्थिति निर्धारित करने के लिए प्रेषक और रिसीवर को समानांतर में संरेखित करें।
2. चिह्नित करना: सटीक ड्रिलिंग के लिए दीवार पर छेद की स्थिति को ठीक से चिह्नित करें।

चरण 3: ड्रिल करें और ठीक करें

1. ड्रिलिंग: चिह्नित स्थानों पर छेद बनाने के लिए एक ड्रिल का प्रयोग करें।
2. सुरक्षित करना: छिद्रित छेदों में दीवार प्लग लगाएं और उन्हें शिकंजा से सुरक्षित करें।

चरण 4: माउंट ट्रांसमीटर और रिसीवर

1. घुड़सवार: ट्रांसमीटर और रिसीवर को M3*25 स्क्रू का उपयोग करके दीवार पर लगाएं।
2. पावर कनेक्शन: बिजली की आपूर्ति कनेक्ट करें और सेंसर के संरेखण का परीक्षण करें।
3. समायोजन: यदि आवश्यक हो तो एल्यूमीनियम ट्यूब को घुमाकर कोण को समायोजित करें। एक बार संरेखित होने के बाद, घूर्णन शिकंजा को मजबूती से कसें।

चरण 5: कवर और अंतिम परीक्षण को बदलें

1. कवर को फिर से लगाएं: ऊपर और नीचे के ढक्कनों को M2*8 शिकंजा से फिर से लगाएं।
2. अंतिम परीक्षण: सेंसर की उचित कार्यक्षमता सुनिश्चित करने के लिए एक व्यापक परीक्षण किया जाना चाहिए।

कार्यस्थल सुरक्षा में सुधार

दरवाजे सेंसर फोटोसेल लाइट पर्दे के साथ अपने औद्योगिक संचालन की सुरक्षा और सुरक्षा में सुधार करें। यह उन्नत सेंसर मजबूत सुरक्षा सुविधाएं प्रदान करता है,जिसमें 8 मीटर का पता लगाने का दायरा शामिल है, लचीला स्थापना विकल्प, और सटीक पता लगाने की क्षमता। यह विभिन्न दरवाजे नियंत्रण प्रणालियों के साथ निर्बाध रूप से एकीकृत करता है,इसे औद्योगिक वातावरण में सुरक्षा में सुधार के लिए एक विश्वसनीय विकल्प बनानाअधिकतम सुरक्षा और मन की शांति प्रदान करने के लिए CL15-8L8 लाइट पर्दे की गुणवत्ता और प्रदर्शन पर भरोसा करें।
