अनुकूलित ब्लंकिंग सुरक्षा प्रकाश पर्दा 1.5 मीटर लंबाई 8 मीटर रेंज IP67 -30 °C ऑपरेशन
उत्पाद विवरण
| आईपी रेटिंग | आईपी67 | दूरी का एहसास | 8 |
|---|---|---|---|
| सामग्री | एल्यूमीनियम मिश्र धातु | विशेषता | जंग रोधी |
| वोल्टेज आपूर्ति | DC12-24v | परिचालन तापमान | -20 ~ 60 ℃ |
| ऑपरेटिंग करंट | <50mA | उत्पादन | नहीं/एनसी, COM |
| कार्यशील वर्तमान | <20mA@डीसी12V | विनिर्देश | 150*2.1*1.5सेमी |
| प्रमुखता देना | 8 मीटर रेंज ब्लैंकिंग सेफ्टी लाइट पर्दा,अनुकूलित ब्लंकिंग सुरक्षा प्रकाश पर्दा,IP67 ब्लैंकिंग सेफ्टी लाइट पर्दा |
||
उत्पाद विवरण
अनुकूलित ब्लंकिंग सुरक्षा प्रकाश पर्दा 1.5 मीटर लंबाई 8 मीटर रेंज IP67 -30 °C ऑपरेशन
उत्पाद का अवलोकन
उत्पाद PDF डाउनलोड करें
CL15-8L8 इन्फ्रारेड सुरक्षा लाइट पर्दे सेंसर औद्योगिक दरवाजों के लिए रिक्त कार्य के साथ, मांग वाले वातावरण में विश्वसनीय सुरक्षा सुरक्षा के लिए डिज़ाइन किया गया है।
कार्य मोड
रिक्त मोड
- सुरक्षा प्रकाश पर्दा दरवाजे के अंतराल के अंदर स्थापित किया जाता है
- जब दरवाजा सामान्य रूप से बंद हो जाता है, तो प्रकाश किरणें ऊपर से नीचे तक क्रमशः अवरुद्ध हो जाती हैं
- इस अनुक्रमिक अवरुद्ध एक सामान्य दरवाजा बंद कार्रवाई के रूप में मान्यता प्राप्त है
- जब कोई वस्तु नीचे से गुजरती है और बंद होने के दौरान प्रकाश किरण को अवरुद्ध करती है, तो यह दरवाजे को खोलने के लिए ट्रिगर करती है
सामान्य मोड
- दरवाजे के अंदर और बाहर पर स्थापित
- दरवाजा बंद होने पर प्रकाश किरणें नहीं गुजरतीं
- किसी भी प्रकाश किरण अवरोध तुरंत दरवाजा खोलने के संकेत को ट्रिगर करता है
मुख्य लाभ
- कोल्ड स्टोरेज दरवाजे और नम वातावरण के लिए उपयुक्तः -25°C ऑपरेशन
- सिंक्रोनस तार नियंत्रण बॉक्स की कोई आवश्यकता नहीं
- तेजी से प्रतिक्रिया की गतिः 0.03 सेकंड
- सूर्य के प्रकाश और विद्युत चुम्बकीय हस्तक्षेप के प्रतिरोधी
- अनुकूलन समर्थन उपलब्ध
तकनीकी विनिर्देश
| मॉडल | CL15-8L8 |
|---|---|
| प्रौद्योगिकी | मजबूत प्रकाश प्रतिरोध के साथ सक्रिय अवरक्त सेंसर |
| पता लगाने की सीमा | 8 मीटर तक |
| प्रतिक्रिया समय | तेज़ और विश्वसनीय |
| कार्य करंट | <20mA DC12V पर |
| कार्यरत वोल्टेज | DC12-24V |
| आउटपुट विधियाँ | NO/NC और COM |
| आवेदन | उच्च गति वाले दरवाजे, अनुभागीय दरवाजे, रोलिंग दरवाजे, ऊर्ध्वाधर बंद होने वाले दूरबीन दरवाजे, माल लिफ्ट |
| सुरक्षात्मक ऊंचाई | अधिकतम 1225 मिमी (छिपाने के मोड), 1305 मिमी (सामान्य मोड) |
| ऑपरेटिंग तापमान | -25 ~ +70°C |
| सुरक्षा स्तर | IP67 |
| शैल सामग्री | एल्यूमीनियम मिश्र धातु |
स्थापना के लिए दिशानिर्देश
चरण 1: कवर निकालें और तारों को कनेक्ट करें
- अलग कवरः सेंसर के ऊपरी और निचले कवर को धीरे-धीरे हटा दें
- तार कनेक्शनः आवश्यक तार कनेक्शन बनाएं और निर्दिष्ट पोर्ट के माध्यम से अंत थ्रेड
चरण 2: स्थान और निशान छेद
- संरेखणः सटीक स्थापना स्थिति निर्धारित करने के लिए समानांतर में प्रेषक और रिसीवर संरेखित करें
- अंकन: सटीक ड्रिलिंग के लिए दीवार पर छेद की स्थिति को सटीक रूप से चिह्नित करें
चरण 3: ड्रिल करें और ठीक करें
- ड्रिलिंग: चिह्नित स्थानों पर छेद बनाने के लिए एक पर्कसशन ड्रिल का उपयोग करें
- सुरक्षित करना: छिद्रित छेद में दीवार प्लग लगाएं और उन्हें शिकंजा से सुरक्षित करें
चरण 4: माउंट ट्रांसमीटर और रिसीवर
- माउंटिंगः M3 * 25 शिकंजा का उपयोग कर दीवार पर ट्रांसमीटर और रिसीवर संलग्न करें
- बिजली कनेक्शनः बिजली की आपूर्ति कनेक्ट करें और सेंसर के संरेखण का परीक्षण
- समायोजन: जरूरत पड़ने पर एल्यूमीनियम ट्यूब को घुमाकर कोण को समायोजित करें। एक बार समायोजित होने के बाद घुमावदार पेंच को कसकर कस लें
चरण 5: कवर और अंतिम परीक्षण को बदलें
- फिर से संलग्न कवरः M2 * 8 शिकंजा का उपयोग कर ऊपर और नीचे कवर फिर से संलग्न
- अंतिम परीक्षणः सेंसर की उचित कार्यक्षमता सुनिश्चित करने के लिए एक व्यापक परीक्षण करें

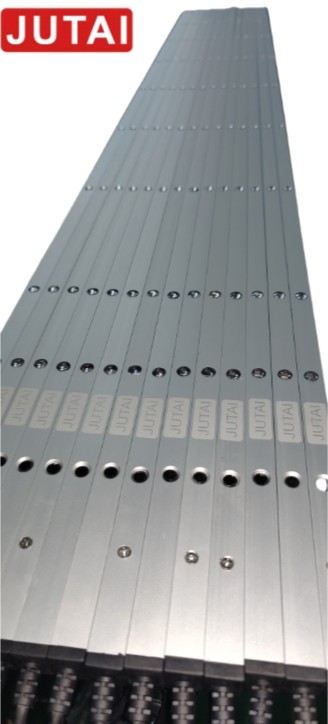

उत्पाद चित्र
