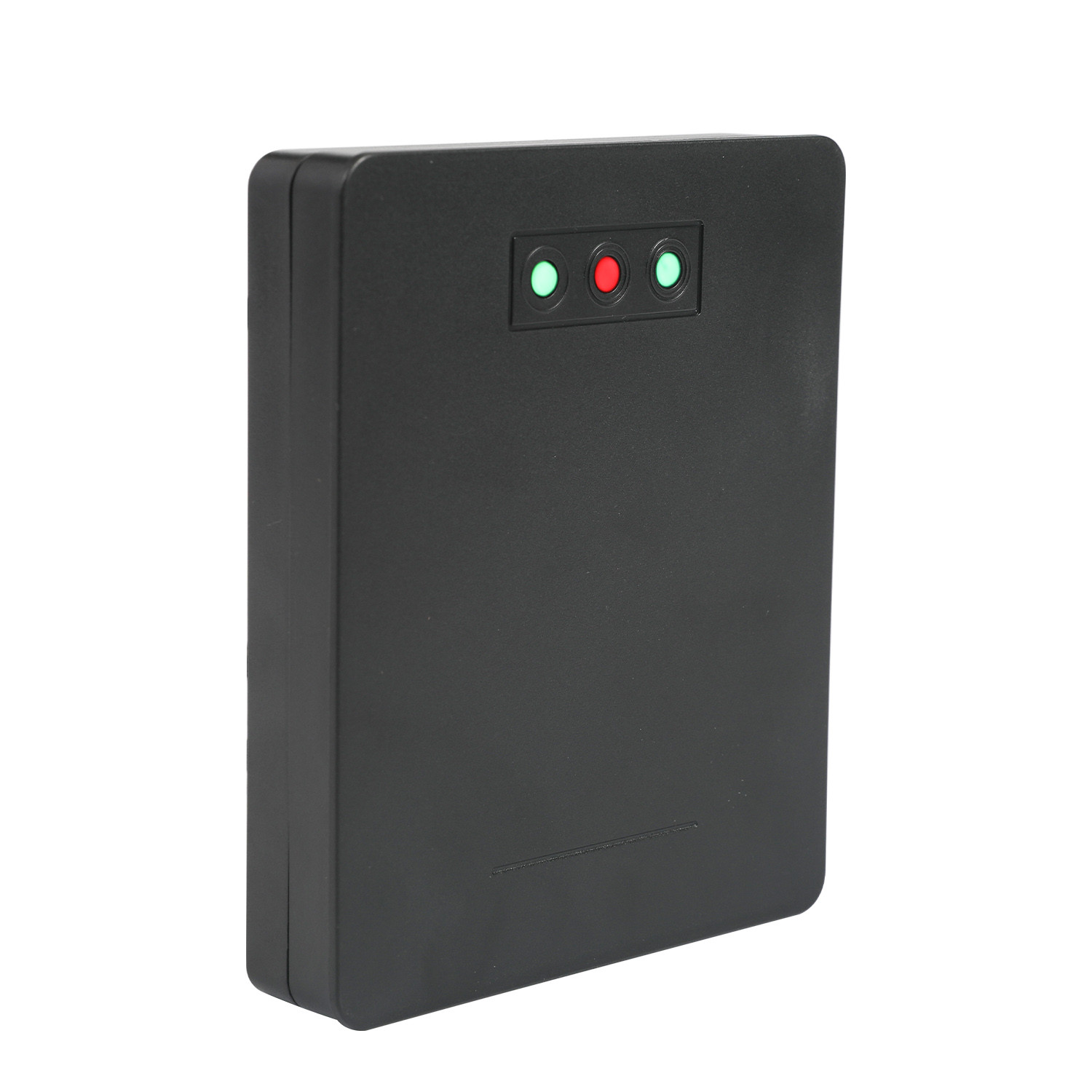

आरडी24-6एम बैरियर गेट रडार सेंसर पार्किंग स्थल के लिए एंटी स्मैशिंग

उत्पत्ति के प्लेस	चीन
ब्रांड नाम	JUTAI
प्रमाणन	CE, FCC
मॉडल संख्या	आरडी24-6एम
न्यूनतम आदेश मात्रा	1
मूल्य	negotiable
पैकेजिंग विवरण	कार्टून
प्रसव के समय	5 से 8 दिन
भुगतान शर्तें	टी/टी, एल/सी, डी/ए, डी/पी, वेस्टर्न यूनियन, पेपैल, मनीग्राम, अलीपे
आपूर्ति की क्षमता	प्रति माह 1000 पीसीएस

निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

WhatsApp:0086 18588475571

वीचैट: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

उत्पाद विवरण

कार्यकारी आवृति	24.150गीगाहर्ट्ज़	इनपुट वोल्टेज	10-24वीडीसी
रिले संपर्क	1ए@24वीडीसी/एसी	रिले नियंत्रण समय	1-6s समायोज्य
परिचालन तापमान	-40 ℃ ~ + 70 ℃	जलरोधक	IP67
अनुसंधान का विस्तार	1-6 मी	विनिर्देश	11.89.82.6सेमी
प्रमुखता देना	RD24-6M बैरियर गेट रडार सेंसर , पार्किंग लॉट बैरियर गेट रडार सेंसर , एंटी स्मैशिंग बैरियर गेट रडार सेंसर

एक संदेश छोड़ें

उत्पाद विवरण

आरडी24-6एम बैरियर गेट रडार सेंसर पार्किंग स्थल के लिए एंटी स्मैशिंग 0

बैरियर रडार सेंसर उत्पाद विवरण

अवरोध रडार सेंसर स्वचालित अभिगम नियंत्रण प्रणालियों में उपयोग किए जाने वाले उन्नत उपकरण हैं जो वाहनों की उपस्थिति और आंदोलन का पता लगाने के लिए उपयोग किए जाते हैं, जिससे अवरोध द्वारों का सुचारू संचालन सुनिश्चित होता है।

प्रमुख विशेषताएं:

सटीक पहचान: वाहनों का सटीक पता लगाता है, आवश्यकतानुसार बाधा द्वारों की समय पर सक्रियता सुनिश्चित करता है।
मौसम प्रतिरोध: बारिश, बर्फ, कोहरे और तेज धूप सहित विभिन्न मौसम की स्थिति में विश्वसनीय रूप से कार्य करता है।
संपर्क रहित संवेदनसंपर्क रहित पहचान के माध्यम से सेंसर और वाहनों दोनों को नुकसान पहुंचाने के जोखिम को कम करता है।
अनुकूलन योग्य रेंज: छोटे पार्किंग स्थल से लेकर बड़े औद्योगिक क्षेत्रों तक विशिष्ट स्थानों की जरूरतों के अनुरूप पता लगाने की सीमा को समायोजित किया जा सकता है।
वास्तविक समय की निगरानी: वाहनों की आवाजाही की निरंतर निगरानी करता है और कुशल यातायात प्रवाह के लिए वास्तविक समय में बाधा संचालन को समायोजित करता है।
झूठे अलार्मों में कमी: पर्यावरणीय कारकों के कारण झूठी अलार्म के लिए कम प्रवण, विश्वसनीयता में वृद्धि।
त्वरित प्रतिक्रिया: त्वरित प्रतिक्रिया समय प्रदान करता है, बाधा द्वारों के तेजी से खोलने और बंद करने में सुविधा प्रदान करता है, वाहन प्रतीक्षा समय को कम करता है।
एकीकरण: केंद्रीकृत नियंत्रण और प्रबंधन के लिए मौजूदा अभिगम नियंत्रण प्रणालियों में सहजता से एकीकृत होता है।
बढ़ी हुई सुरक्षा: वाहनों का विश्वसनीय पता लगाने से अनधिकृत पहुंच को रोकने में मदद मिलती है, समग्र सुरक्षा उपायों को मजबूत किया जाता है।
लागत प्रभावीता: स्थायित्व और कम रखरखाव आवश्यकताओं के कारण दीर्घकालिक लागत बचत प्रदान करता है।
बेहतर यातायात प्रवाह: वाहन प्रबंधन को अनुकूलित करता है, विभिन्न सेटिंग्स में भीड़भाड़ को कम करता है और यातायात प्रवाह में सुधार करता है।
बहुमुखी प्रतिभा: विभिन्न प्रकार के बाधा द्वारों के साथ संगत, विभिन्न अनुप्रयोगों के लिए अनुकूलनशीलता सुनिश्चित करता है।

स्थापना चरणः

पावर एडाप्टर चुनें: स्वतंत्र बिजली आपूर्ति के लिए 9-24 वीडीसी 1 ए के आउटपुट के साथ एक पावर एडाप्टर चुनें।
ब्रेक कंट्रोलर से पावर सप्लाई: जब बिजली की आपूर्ति के लिए ब्रेक नियंत्रक का उपयोग किया जाता है, तो यह सुनिश्चित करें कि आउटपुट करंट 200mA से कम न हो।
स्थापना की ऊंचाई: लेनों के लिए रडार केंद्र और जमीन के बीच इष्टतम ऊंचाई 50 से 60 सेमी है।
बाड़ से दूरी: रडार के केंद्र और बाड़ के खंभे के बीच की दूरी (अष्टकोणीय बाड़ के लिए) 25 सेमी से कम नहीं होनी चाहिए, और सही कोण वाली बाड़ के लिए, यह 30 सेमी से कम नहीं होनी चाहिए।
स्थापना अभिविन्यास: रडार को क्षैतिज विमान पर लंबवत स्थापित किया जाना चाहिए और उसे मजबूती से तय किया जाना चाहिए।
पता लगाने की सीमा की सतह: पता लगाने की सीमा के भीतर जमीन बिना किसी बाधा के सपाट होनी चाहिए। जब गुजरते वाहन और रडार के बीच का कोण 30 डिग्री से अधिक हो,सड़क पर बाधाओं को स्थापित करने के लिए वाहन के माध्यम से मार्गदर्शन.

वायरिंग परिभाषाः

रंग	कार्य
लाल	पावर सप्लाई इनपुट +12 वीडीसी
काला	पावर सप्लाई इनपुट GND
पीला	बटन इनपुट पोर्ट सेट करें
सफेद	इनपुट जीएनडी
नारंगी	रिले सामान्य रूप से खुला NC
ब्राउन	NC
नीला	रिले सामान्य रूप से खुला COM
हरी	रिले सामान्य रूप से खुला NO

सूचक प्रकाश और कार्य मेनूः

लाल एलईडी मेनू सेटिंग्स फ़ंक्शन चेक तालिका:

मेनू	सेटिंग फ़ंक्शन	डिफ़ॉल्ट (कारखाना)
1	पता लगाने की दूरीः 1 से 6 मीटर	3 मीटर
2	संवेदनशीलताः 1 - कम, 2 - मध्यम, 3 - उच्च (कारखाना डिफ़ॉल्ट 6 पर)	2
3	गेट बंद करने की गतिः 1 से 6 2 से 12 सेकंड के बराबर है	6 सेकंड
4	मनुष्य और कारों का पृथक्करण: 1 - भेद मत करो, 2 - भेद करो	2
5	रिले आउटपुट देरीः 0-6 सेकंड या 1-6 धड़कनें	0
6	सेटिंगः 1 - सीधी पट्टी बाधा, 2 - बाड़ बाधा, 3 - प्लस संकेत आउटपुट	1

एलईडी संकेतक प्रकाश (3 पीसी लाल एलईडी):

फ़ंक्शन मेनू	1	2	3
मेन्यू1	चालू	बंद	बंद
मेनू2	बंद	चालू	बंद
मेनू3	बंद	बंद	चालू
मेन्यू4	चालू	बंद	चालू
मेन्यू5	बंद	चालू	चालू
मेन्यू6	चालू	चालू	चालू

मेनू1 डिटेक्शन डिस्टेंस सामग्री विवरण (ग्रीन एलईडी):

मेन्यू1	1	2	3
1 मीटर	चालू	बंद	बंद
1.5 मीटर	फ्लैश	बंद	बंद
2 मीटर	बंद	चालू	बंद
2.5 मीटर	बंद	फ्लैश	बंद
3 मीटर	बंद	बंद	चालू
3.5 मीटर	बंद	बंद	फ्लैश
4 मीटर	चालू	बंद	चालू
4.5 मीटर	फ्लैश	बंद	फ्लैश
5 मीटर	बंद	चालू	चालू
5.5 मीटर	बंद	फ्लैश	फ्लैश
6 मीटर	चालू	चालू	चालू

मेनू2 संवेदनशीलता सामग्री विवरण (ग्रीन एलईडी):

मेनू2	1	2	3
कम संवेदनशीलता	चालू	बंद	बंद
मध्यम संवेदनशीलता	बंद	चालू	बंद
उच्च संवेदनशीलता	बंद	बंद	चालू
कारखाने का डिफ़ॉल्ट	फ्लैश	फ्लैश	फ्लैश

मेनू3 बंद करने की गति का विवरण (ग्रीन एलईडी):

मेनू3	1	2	3
2 सेकंड	चालू	बंद	बंद
3 सेकंड	फ्लैश	बंद	बंद
चार सेकंड	बंद	चालू	बंद
5 सेकंड	बंद	फ्लैश	बंद
6 सेकंड	बंद	बंद	चालू
7 सेकंड	बंद	बंद	फ्लैश
आठ सेकंड	चालू	बंद	चालू
नौ सेकंड	फ्लैश	बंद	फ्लैश
10 सेकंड	बंद	चालू	चालू
11 सेकंड	बंद	फ्लैश	फ्लैश
12 सेकंड	चालू	चालू	चालू

मेन्यू4 आदमी और कारों के बीच अंतर सामग्री विवरण (ग्रीन एलईडी):

मेन्यू4	1	2	3
भेद नहीं करना	चालू	बंद	बंद
भेद करना	बंद	चालू	बंद

मेनू5 रिले सामग्री का विवरण (ग्रीन एलईडी):

मेन्यू5	1	2	3
विद्यमान उत्पादन	बंद	बंद	बंद
1 सेकंड (पल्स मोड)	चालू	बंद	बंद
2 सेकंड (पल्स मोड)	बंद	चालू	बंद
3 सेकंड (पल्स मोड)	बंद	बंद	चालू
4 सेकंड (पल्स मोड)	चालू	बंद	चालू
5 सेकंड (पल्स मोड)	बंद	चालू	चालू
6 सेकंड (पल्स मोड)	चालू	चालू	चालू

मेनू6 बाधा द्वार या कार्य सामग्री का विवरण (हरी एलईडी):

मेन्यू6	1	2	3
सीधी पोल गेट	चालू	बंद	बंद
बाड़ के खंभे का द्वार	बंद	चालू	बंद
पल्स की गिनती	बंद	बंद	चालू

रडार मापदंडों की सेटिंग और बचतः

मेनू दर्ज करें: जब तक वांछित मेनू संख्या का चयन नहीं हो जाता तब तक फंक्शन कुंजी दबाए रखें, फिर कुंजी को छोड़ दें। संबंधित पैरामीटर हरी रोशनी चालू हो जाएगी।
पैरामीटर संशोधित करें: वर्तमान पैरामीटर को बदलने के लिए फ़ंक्शन कुंजी पर क्लिक करें.
पैरामीटर सहेजें: जब तक लाल संकेतक एक साथ 1, 2 और 3 चमकता है, तब तक फ़ंक्शन कुंजी दबाए रखें, फिर रिलीज़ करें। पैरामीटर बदलेंगे और सहेजे जाएंगे।

त्वरित सेटिंग (आइटम सेट करना आवश्यक है):

सीधी पोल लेन आवेदन सेटिंग्स (2 कदम):
- चरण 1: आवेदन स्थल को सीधा छड़ी मोड में सेट करें (मेनू6) ।
- चरण 2: पता लगाने की दूरी सेट करें (मेनू1) ।
बाड़ लेन आवेदन सेटिंग्स (3 कदम):
- चरण 1: अनुप्रयोग परिदृश्य को बाड़ मोड (मेनू6) में सेट करें.
- चरण 2: पता लगाने की दूरी सेट करें (मेनू1) ।
- चरण 3: गेट बंद करने की गति सेट करें (सटीकता 1 सेकंड) (मेनू3) ।
ट्रिगर मोड एप्लिकेशन सेटिंग्स (3 चरण):
- चरण 1: अनुप्रयोग परिदृश्य को ट्रिगर मोड (मेनू6) पर सेट करें.
- चरण 2: पता लगाने की दूरी सेट करें (मेनू1) ।
- चरण 3: उत्तर आउटपुट विधि (मेनू5) सेट करें.

रडार डिटेक्टर सेटिंग्स का अनुकूलन करें (सेलेक्ट सेटिंग आइटम):

संवेदनशीलता सेटिंग: इलेक्ट्रिक वाहनों के लिए, मध्य या निम्न सेटिंग की सिफारिश की जाती है, और पैदल यात्री मार्गों के लिए, यह मध्य या उच्च है। कुछ स्थितियों में, एक को मध्य में सेट किया जा सकता है,और दूसरा उच्च या निम्न में.
पैदल चलने वालों और वाहनों के बीच अंतर स्थापित करना: गैर-आवश्यक स्थितियों में "पैदल यात्रियों और वाहनों के बीच कोई अंतर नहीं" सेट करने की अत्यधिक अनुशंसा की जाती है। इलेक्ट्रिक वाहनों के मार्गों या पैदल यात्रियों के मार्गों के लिए, इस सेटिंग का उपयोग किया जाना चाहिए।अन्यथा, सेट करें "पैदल यात्री और वाहन के बीच अंतर करें" गैर-वाहन के गुजरने के कारण गेट बंद होने की दुर्घटनाओं को रोकने के लिए।
रिले आउटपुट देरी: ट्रिगर मोड में, जब देरी 0 पर सेट की जाती है, तो यह वाहन उपस्थिति आउटपुट है; अन्यथा, यह एक पल्स आउटपुट है, और पल्स आउटपुट समय सीमा 1 से 6 सेकंड है।

साइट पर डिबगिंगः

सीधी पोल लेन मोड: ब्रेक बार लीवर उठाए जाने के बाद, हाथ की हथेली के साथ निकट दूरी पर रडार को ट्रिगर करें, और गेट स्वचालित रूप से छोड़ने के बाद बंद हो जाएगा। सेट डिटेक्शन दूरी के भीतर,जब मानव शरीर ब्रेक लीवर के करीब आता है तो ब्रेक लीवर रिबाउंड हो जाएगा।, और ब्रेक लीवर स्वचालित रूप से बंद कर सकते हैं जब मानव शरीर ब्रेक लीवर से दूर है.और रडार की प्रतिक्रिया गति को समायोजित किया जा सकता है).
बाड़ लेन मोड: यदि रिमोट कंट्रोल गेट को जगह पर बार-बार खोला और बंद किया जाता है, तो बाड़ रडार को ट्रिगर नहीं करेगी। पूरा होने के बाद, ऊपर उल्लिखित सीधी पोल लेन के समान परीक्षण करें।(यदि उपरोक्त लिंक में से किसी एक का रडार बाड़ से ही सक्रिय होता है, कृपया धारा 12 "सामान्य समस्या निवारण" अनुच्छेद 1 के अनुसार हटा दें।
ट्रिगर मोड: सीधे पोल लेन मोड की डिबगिंग विधि देखें.

सामान्य समस्या निवारणः

बाड़ से ट्रिगर किया गया रडार: जांचें कि क्या रडार और बाड़ के केंद्र के बीच की दूरी स्थापना आवश्यकताओं के अनुरूप है और क्या रडार स्थापना सतह बाड़ के खंभे के लिए लंबवत है।स्थापना की स्थिति को समायोजित करें या बाड़ के पास रडार की तरफ एक 2 - 4 मिमी spacer जोड़ें. सुनिश्चित करें कि सेट खोलने की गति वास्तविक बंद गेट गति से अधिक नहीं है। जांचें कि क्या लोगों और वाहनों के बीच अंतर है; यदि आवश्यक नहीं है,इसे "व्यक्तियों और वाहनों के बीच कोई भेद नहीं" पर सेट करें और संवेदनशीलता को एक स्तर तक कम करें.
रडार आउटपुट रीसेट नहीं: निर्धारित दूरी लेन से अधिक है, जमीन पर एक विदेशी वस्तु का पता चला है, या रडार ऊर्ध्वाधर स्थापित नहीं है। यदि समस्या समस्या निवारण के बाद भी बनी हुई है, तोमेनू 2 दर्ज करें और जब तक 3 हरे रंग की रोशनी एक ही समय में चमकता है का चयन करें, फिर "रडार आरंभिकरण" करने के लिए लंबे समय तक फ़ंक्शन कुंजी दबाएं. आरंभिकरण के बाद, फिर से चालू करें.
तीन रोशनी हमेशा जलती रहती है: यदि रडार आरंभ सफल नहीं होता है और बार-बार पुनरारंभ करने के बाद भी काम नहीं करता है, तो निरीक्षण के लिए कारखाने में लौटें।
हरी रोशनी 1 और 3 फ्लैशिंग: जब रडार यह आंकता है कि बंद होने की अवस्था के दौरान गेट ट्रिगर हो जाता है या एक्स बीम के किनारे पर रिबाउंड सिग्नल होता है, और रडार यह अलग नहीं कर सकता कि यह एक बाड़ है या एक वाहन,यह गेट खोलने के बाद गेट खोलने में देरी करेगा या सिग्नल गायब हो जाएगा और कोई वाहन नहीं होगा।यह कार के पीछे के भाग को तोड़ने से रोकने के लिए एक सुरक्षा तंत्र है और इसे संभालने की आवश्यकता नहीं है.

विनिर्देशः

प्रौद्योगिकी	माइक्रोवेव डोपलर रडार
ऑपरेटिंग आवृत्ति	24.150 जीएचजेड
इनपुट वोल्ट	10 - 24 वीडीसी ±10%
पता लगाने का मोड	प्रस्ताव
कार्य करंट	< 150 एमए
आउटपुट पावर (EIRP)	<20 डीबीएम
रिले पल्स मोड	1 से 6 सेकंड (समायोज्य)
पता लगाने का कोण (क्षैतिज)	0 - 28°
पहचान कोण (ऊर्ध्वाधर)	0 - 60°
पता लगाने की सीमा	1 - 6M (3.3 - 19.7FT)
आयाम	1189826 मिमी (0.390.320.09 FT)
ऑपरेशन तापमान	-40°C ~ +70°C
पता लगाने योग्य गति	20 से 90 एमएस
आवास सामग्री	एबीएस
रिले नियंत्रण समय	1 - 6s समायोज्य
सुरक्षा का स्तर	IP65
