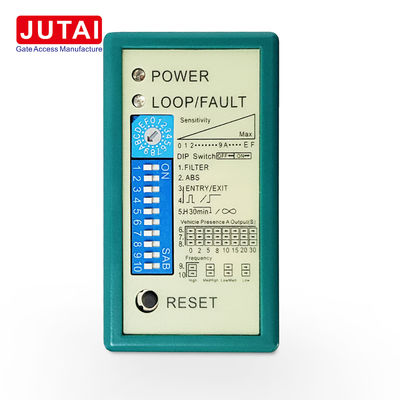

110-240V सिंगल चैनल बूम बैरियर लूप सेंसर एलडी-100 वाहन डिटेक्टर

1. परिचय:
   • पार्किंग बैरियर गेट लूप डिटेक्टर एक सेंसर है जो विशेष रूप से पार्किंग बैरियर गेट के लिए डिज़ाइन किया गया है, जो सभी प्रकार के वाहनों की कुशलतापूर्वक पहचान और पता लगाने में सक्षम है,जिसमें बड़े वाहन भी शामिल हैं, ट्रकों, मोटरसाइकिलों, और अधिक, स्वचालित गेट खोलने और बंद करने सुनिश्चित करते हैं।
2. विशेषताएं:
   • एकल चैनल वाहन डिटेक्टर.
3. लाभः
   • व्यापक सेंसर रेंज और उच्च संवेदनशीलताः 15 से 2000μH तक की सेंसर रेंज और उच्च संवेदनशीलता के साथ, यह विभिन्न वाहनों का सटीक रूप से पता लगाता है, जिससे विश्वसनीय पता लगाने का प्रदर्शन सुनिश्चित होता है।
   • स्वचालित रीसेट फ़ंक्शनः सेंसर किसी खराबी के मामले में स्वचालित रूप से रीसेट हो जाता है, जिससे मैन्युअल हस्तक्षेप की आवश्यकता समाप्त हो जाती है और सिस्टम की स्थिरता और विश्वसनीयता बढ़ जाती है।
   • एकाधिक पता लगाने के स्तर का चयनः 16 चयन योग्य स्तरों के साथ 0.008% DL/L से 2.50% DL/L तक, इसे विशिष्ट आवश्यकताओं के अनुसार समायोजित किया जा सकता है,विभिन्न अनुप्रयोग परिदृश्यों के लिए उपयुक्त.
   • 40000V बिजली सुरक्षाः मजबूत 40000V बिजली सुरक्षा से लैस, यह सेंसर को बिजली के झटके से होने वाले नुकसान से प्रभावी ढंग से बचाता है।
   • व्यापक परिचालन वातावरण रेंजः -40°C से +70°C तक के तापमान रेंज के साथ परिचालन वातावरण की एक विस्तृत श्रृंखला के लिए उपयुक्त है, जो कठोर मौसम की स्थिति में भी स्थिर संचालन सुनिश्चित करता है।

संकेत और स्विचः

• पावर एलईडीः लाल पावर एलईडी "पावर ऑन" दर्शाता है।
• एलईडी का पता लगानाः
  • निरंतर चालूः वाहन का पता लगाने का संकेत देता है।
  • धीमी गति से झिलमिलाहट करनाः यह संकेत देता है कि लूप शॉर्ट सर्किट है या लूप के बाद घुमावों की संख्या पर्याप्त नहीं है।
  • तेजी से झिलमिलाहट करनाः यह संकेत देता है कि लूप खुला सर्किट है या लूप के बाद बहुत अधिक मोड़ है।
• स्विच 1 (ट्रिम्पोट), संवेदनशीलता चयनः
  • लूप की संवेदनशीलता को "संवेदनशीलता" लेबल वाले ट्रिम्पोट द्वारा समायोजित किया जा सकता है।उपयोगकर्ता ट्रिम्पोट को घुमाकर 16 अलग-अलग सेटिंग्स का चयन कर सकता है जिसमें 0 सबसे कम संवेदनशील और "F" सबसे संवेदनशील है.
• स्विच2 (डिप्सविच सेटिंग्स):
  • डीआईपी1 और डीआईपी2 विशेष कार्य सेट करना:
    • DIP1 ON: आउटपुट में 2 सेकंड की देरी होती है। (यदि वाहन की गति 8 किमी/घंटा से अधिक है तो रिले आउटपुट नहीं होता है)
    • DIP2 ON: विशेष रूप से ट्रेलर के लिए वाहन छोड़ने के लिए अनैच्छिक रिले से बचने के लिए संवेदनशीलता बढ़ाएं।
  • डीआईपी 3 और डीआईपी 4 सेटिंग रिले बी आउटपुटः

    डीआईपी मोड	रिले बी आउटपुट	लूप कॉइल्स स्थिति_एल
    बंद बंद	जब वाहन बाहर जा रहा है, रिले बी के लिए आउटपुट 200m/s है	रिले बी आउटपुट प्रकार_
    बंद	जब वाहन चला गया है, रिले बी के लिए आउटपुट 600m/s है	रिले बी वर्तमान आउटपुट होगा. कोई रिले बी आउटपुट प्रकार_
    चालू चालू	लूप का परीक्षण करने के लिए इस्तेमाल किया जा सकता है. यदि लूप दोषपूर्ण है, रिले बी चालू होगा और यह गलती ठीक होने के बाद बंद हो जाएगा.

  • डीआईपी 5 स्वचालित रीसेट सेट करनाः

    डीआईपी मोड	वर्तमान मोड
    चालू	वाहन स्थायी रूप से मौजूद हो सकता है (कोई ऑटो-रीसेट नहीं, जब तक वाहन नहीं चला गया है या मैन्युअल रीसेट नहीं किया गया है)
    बंद	सामान्य मोड (गाड़ी की उपस्थिति के 30 मिनट के बाद स्वचालित रीसेट, त्रुटि ऑपरेशन को हल करने के लिए उपयोग किया जाता है। यदि यह अनुशंसित है)

  • डीआईपी 6 और डीआईपी 7 और डीआईपी 8 सेटिंग रिले ADelay:

    डीआईपी मोड	आउटपुट में देरी
    बंद बंद बंद	0 सेकंड आउटपुट
    बंद बंद	2 सेकंड आउटपुट
    बंद बंद	5 सेकंड आउटपुट
    चालू चालू बंद	8 सेकंड आउटपुट
    बंद बंद चालू	10 सेकंड आउटपुट
    बंद बंद	15 सेकंड आउटपुट
    बंद करना	20 सेकंड आउटपुट
    पर पर पर	30 सेकंड आउटपुट

  • DIP9 और DIP 10 सेटिंग आवृत्ति (40 K से 100 KHz):

    डीआईपी मोड	आवृत्ति
    बंद बंद	उच्च
    बंद	मध्यम - उच्च
    बंद	मध्यम - निम्न
    चालू चालू	कम


    • आवेदन में, जहां दो या दो से अधिक लूप डिटेक्टर और सेंसर लूप स्थापित किए गए हैं, set one detector to high frequency and the other set to low frequency to minimize the effects of cross - talk between the two systems (The sensing loops and detectors should be positioned at least 2m apart).
• रीसेट बटन: कृपया ध्यान देंः LD-100 को डिप स्विच में हर बार सेटिंग बदलने पर रीसेट किया जाना चाहिए।

डिटेक्टर की स्थिति और स्थापना:

• डिटेक्टर को मौसम के प्रतिरोधी आवास में स्थापित करें।
• डिटेक्टर को सेंसर लूप के जितना संभव हो उतना करीब होना चाहिए।
• डिटेक्टर को हमेशा मजबूत चुंबकीय क्षेत्रों से दूर स्थापित किया जाना चाहिए।
• लूप डिटेक्टरों के निकट उच्च वोल्टेज के तारों को चलने से बचें।
• वाइब्रेटिंग वस्तुओं पर डिटेक्टर स्थापित न करें।
• जब नियंत्रण बॉक्स लूप से 10 मीटर के भीतर स्थापित किया जाता है, तो नियंत्रण बॉक्स को लूप से जोड़ने के लिए सामान्य तारों का उपयोग किया जा सकता है। 10 मीटर से अधिक के लिए एक 2 कोर की परिरक्षित केबल का उपयोग करना आवश्यक है।नियंत्रण बॉक्स और लूप के बीच की दूरी 30 मीटर से अधिक न हो.

लूप की स्थापनाः

• लूपों को "जल्दी से स्थापित" काले एपोक्सी यौगिक या गर्म बिटुमेन मास्टिक का उपयोग करके सड़क की सतह के साथ मिश्रण करने के लिए सील किया जाता है।
• लूप परिधि और सिलेंडर संख्याः

  लूप परिधि	सिलेंडर संख्याएँ
  3 - 4M	6
  4 - 6M	5
  6 - 10M	4
  10 - 20M	3
  20M - ऊपर	2

• समस्या निवारणः
  • यदि डिटेक्टर काम नहीं कर रहा हैः रीसेट दबाएँ.
  • यदि लाल एलईडी संकेतक पूरी तरह से प्रज्वलित नहीं हैः बिजली की आपूर्ति की जाँच करें।
  • यदि हरे रंग का एलईडी संकेतकः
    • धीमी गति से झिलमिलाहट करता हैः यह शायद इसलिए है क्योंकि लूप शॉर्ट सर्किट है या मोड़ का कोई पर्याप्त नहीं है।
    • तेजी से झिलमिलाहट करता हैः यह शायद क्योंकि लूप खुला है या नहींः मोड़ बहुत अधिक है।
  • यदि नहींः घुमावों का पर्याप्त नहीं हैः आवृत्ति को कम करें (यदि आवृत्ति अभी भी बहुत अधिक है, तो आपको अधिक मोड़ जोड़ना होगा) ।
  • यदि नहींः बहुत अधिक मोड़ः उच्च आवृत्ति (यदि आवृत्ति अभी भी बहुत कम है, तो आपको कुछ मोड़ हटाना होगा) ।

उत्पाद पैरामीटरः

स्विच 2 (डिप्सविच सेटिंग्स)

1.डीआईपी 1 और डीआईपी 2 विशेष कार्यों की स्थापना

2.डीआईपी 3 और डीआईपी 4 सेटिंग रिले बी आउटपुट

3. डीआईपी 5 स्वचालित रीसेट सेट करना

4. डीआईपी 6 और डीआईपी 7 और डीआईपी 8 रिले एक देरी की स्थापना

5. डीआईपी 9 और डीआईपी 10 सेटिंग आवृत्ति (40 के से 100 केएचजेड) । हस्तक्षेप से बचने के लिए प्रयोग किया जाता है

लूप की स्थापनाः

समस्या निवारण:
