CL20-16L 2000 मिमी 16 बीम सुरक्षा ब्लैंकिंग लाइट पर्दा सेंसर IP67 जलरोधक
उत्पाद विवरण
| आईपी रेटिंग | आईपी67 | दूरी का एहसास | 8 |
|---|---|---|---|
| इन्फ्रारेड बीम संख्या | 16 किरणें | विशेषता | जंग रोधी |
| वोल्टेज आपूर्ति | DC12-24v | परिचालन तापमान | -20 ~ 60 ℃ |
| ऑपरेटिंग करंट | <50mA | उत्पादन | नहीं/एनसी, COM |
| कार्यशील वर्तमान | <20mA@डीसी12V | विनिर्देश | 200*2.1*1.5सेमी |
| प्रमुखता देना | ip67 ब्लैंकिंग लाइट पर्दा,2000 मिमी का खाली प्रकाश पर्दा,16 बीम सुरक्षा ब्लैंकिंग लाइट पर्दा |
||
उत्पाद विवरण

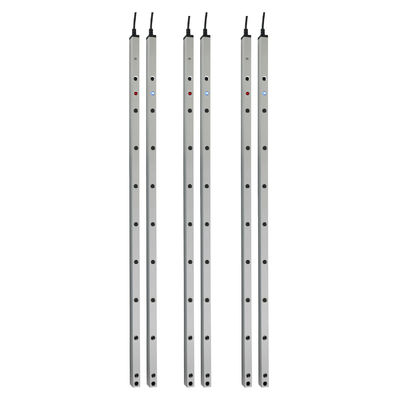

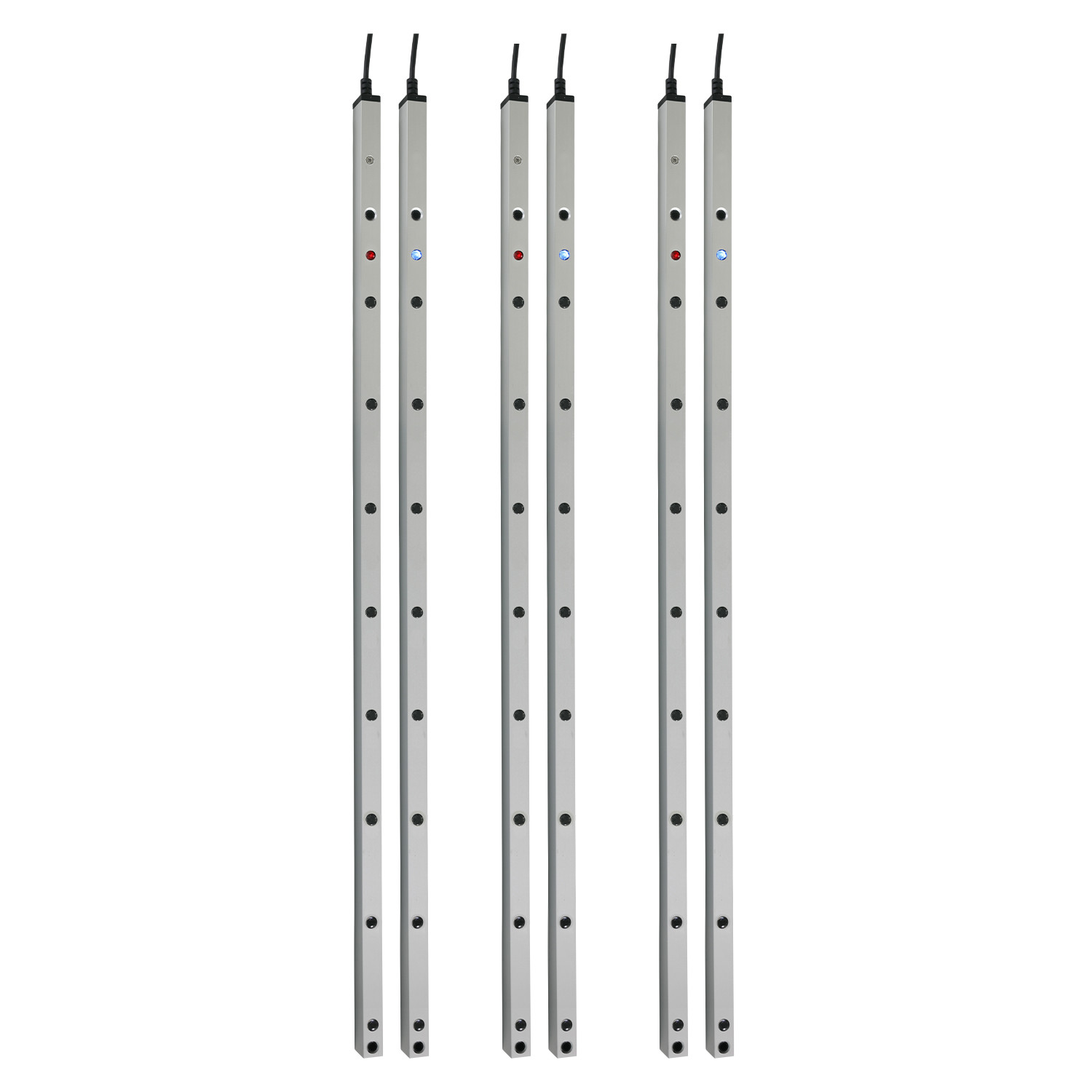

CL20-16L 2000 मिमी 16 बीम सुरक्षा ब्लैंकिंग लाइट पर्दा सेंसर IP67 जलरोधक
CL20-16L इन्फ्रारेड सुरक्षा प्रकाश पर्दे सेंसर औद्योगिक दरवाजों के लिए रिक्त कार्य के साथ
उत्पाद का अवलोकन
JUTAI सुरक्षा प्रकाश पर्दा CL20-16L एक सुरक्षात्मक बाधा पैदा करने, emitter और रिसीवर के बीच प्रकाश की एक किरण स्थापित करके काम करता है। जब एक वस्तु या व्यक्ति ग्रिड क्षेत्र में प्रवेश करता है,प्रकाश किरण बाधित है, सुरक्षा प्रणाली को तुरंत सक्रिय करने के लिए उचित कार्रवाई करने के लिए। आमतौर पर मशीन के महत्वपूर्ण बिंदुओं पर स्थापित किया जाता है जैसे दरवाजे, स्वचालित दरवाजे, और उठाने वाले उपकरण,यह संभावित कुचल जोखिमों का तत्काल पता लगाने के लिए सक्षम बनाता हैयह उत्पाद औद्योगिक और वाणिज्यिक वातावरण में व्यापक रूप से उपयोग किया जाता है और स्वचालन प्रणालियों में एक महत्वपूर्ण तत्व के रूप में कार्य करता है जहां उच्च सुरक्षा स्तर अनिवार्य हैं।
कार्य मोड
रिक्त मोड
सुरक्षा प्रकाश पर्दा दरवाजे के अंतराल के भीतर लगाया जाता है। सामान्य दरवाजे के बंद होने के दौरान, प्रकाश बीम ऊपर से नीचे तक क्रमशः अवरुद्ध होते हैं।प्रणाली इस अनुक्रमिक अवरोधन को नियमित दरवाजा बंद करने के संचालन के रूप में व्याख्या करती हैहालांकि, यदि दरवाजे के नीचे से कोई वस्तु गुजरती है और दरवाजा बंद होने के दौरान प्रकाश किरण को बाधित करती है, तो दरवाजा तुरंत खुल जाएगा।
सामान्य मोड
जब दरवाजे के अंदर और बाहर दोनों तरफ दरवाजे को बंद करके स्थापित किया जाता है, तो प्रकाश किरणें नहीं गुजरती हैं।पर्दे के भीतर कौन सा प्रकाश किरण अवरुद्ध है, इससे कोई फर्क नहीं पड़ता, सिस्टम तुरंत दरवाजे खोलने का संकेत उत्पन्न करता है।
तकनीकी विनिर्देश
- घटक:एक emitter और एक receiver से बना है
- ऑपरेटिंग रेंजः1 से 8 मीटर
- सुरक्षा ऊंचाईःअधिकतम 1820 मिमी दोनों रिक्त और सामान्य मोड में
- शैल सामग्रीःस्थायित्व और पर्यावरण प्रतिरोध के लिए एल्यूमीनियम मिश्र धातु निर्माण
मुख्य लाभ
- पर्यावरणीय अनुकूलता:ठंड भंडारण दरवाजे और आर्द्र वातावरण के लिए आदर्श है जिसमें तापमान सीमा -25°C तक कम है
- सरलीकृत स्थापना:सिंक्रोनस तार नियंत्रण बॉक्स की आवश्यकता को समाप्त करता है, स्थापना प्रक्रिया को सुव्यवस्थित करता है
- त्वरित प्रतिक्रिया:दुर्घटना रोकथाम के लिए 0.03 सेकंड की तेज प्रतिक्रिया गति
- हस्तक्षेप प्रतिरोधःसूर्य के प्रकाश और विद्युत चुम्बकीय हस्तक्षेप के प्रति उत्कृष्ट प्रतिरोध
- अनुकूलन विकल्पःविशिष्ट परियोजना आवश्यकताओं को पूरा करने के लिए मात्रा अनुकूलन का समर्थन करता है
तकनीकी मापदंड
| पैरामीटर | रिसीवर | ट्रांसमीटर |
|---|---|---|
| कार्य करंट | <20mA@DC12V | < 65mA@DC12V |
| कार्यरत वोल्टेज | DC12-24V | DC12-24V |
| ऑपरेटिंग रेंज | 1-8 मीटर | 1-8 मीटर |
| अधिकतम सुरक्षा ऊंचाई | 1820 मिमी (दोनों मोड) | 1820 मिमी (दोनों मोड) |
| आउटपुट | NO/NC, . COM | - |
| एलईडी स्थिति | लाल प्रकाश (ऑब्जेक्ट अवरुद्ध), नीली रोशनी (अनब्लॉक), नीली रोशनी चमकती है (पहली शक्ति चालू, इमिटर और रिसीवर संरेखित नहीं) | नीली रोशनी स्थिर (सामान्य), लाल रोशनी तेजी से चमकती है (वोल्टेज 9V से नीचे, 28V से ऊपर) |
| फोटोसेल की संख्या | 8 | 8 |
| ऑपरेटिंग तापमान | -20°C ~ +60°C | -20°C ~ +60°C |
| सुरक्षा स्तर | IP67 | IP67 |
| शैल सामग्री | एल्यूमीनियम मिश्र धातु | एल्यूमीनियम मिश्र धातु |
नोटःचालू होने के एक मिनट के भीतर, हरी तार रिसीवर के जीएनडी को पांच बार छूती है (लाल प्रकाश चमकता है), और पीली तार एनसी में बदल जाएगी।
समस्या निवारण गाइड
| समस्या निवारण | दोष के लक्षण | समाधान |
|---|---|---|
| चालू होने के बाद धीमी गति से चमकती रोशनी | उत्सर्जक और रिसीवर संरेखित नहीं हैं | संरेखण को पुनः समायोजित करें |
| लाल प्रकाश तेजी से चमकता है (ट्रांसमीटर अंत) | ट्रांसमीटर के अंत में वोल्टेज 9V से कम या 28V से अधिक है | जांचें और वोल्टेज समायोजित करें |
| हल्का पर्दा सामान्य है, लेकिन दरवाजे में कोई विरोधी चुटकी कार्रवाई नहीं है | वायरिंग त्रुटि | तारों की जाँच और सुधार |
| छिपा मोड में प्रवेश करने में असमर्थ | 1. दरवाजे के अवतरण के दौरान प्रकाश रिसाव जिससे विखंडित बीम अवरुद्ध हो जाता है 2. सबसे नीचे का बीम अवरुद्ध 3. निचला दरवाजा/अवरोध निरंतर अवरोध के लिए न्यूनतम दूरी को पूरा नहीं करता है |
विशिष्ट समस्या की पहचान और समाधान |
महत्वपूर्ण सुरक्षा सावधानियांः
- कनेक्टिंग केबलों को उच्च वोल्टेज या उच्च वर्तमान कंडक्टरों से दूर रखें
- यह सुनिश्चित करें कि निचले दरवाजे या अवरोधक वस्तु निरंतर अवरुद्ध करने के लिए आवश्यक न्यूनतम दूरी को पूरा करती है
- ऑपरेशन को प्रभावित करने वाले गंदगी को रोकने के लिए सूखे, नरम कपड़े के साथ एमिटर और रिसीवर विंडो पोंछें
- प्रकाश पर्दे को मोड़ो या घुमाओ नहीं
- रिसीवर को सीधे सूर्य के प्रकाश या अन्य इन्फ्रारेड प्रकाश स्रोतों के संपर्क से बचें
- इन्फ्रारेड लेंस की सतह को खरोंचने से बचें
