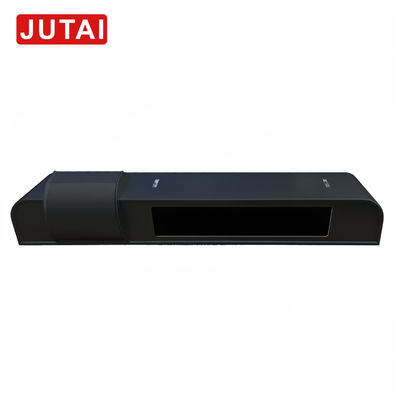

RI24-4T&F गति और उपस्थिति सुरक्षा संयुक्त सेंसर उत्पाद विवरण

I. सामान्य जानकारी

• ईएमसी परीक्षण संख्या: BSTDG 1001420419 26C-1
• प्रमाणन: सीई
• उपकरण की आवश्यकता: सुरक्षित सुरक्षा इन्सुलेशन कम वोल्टेज का उपयोग करना चाहिए। सभी समायोजन और रखरखाव कार्य पेशेवर इंजीनियरिंग इंस्टॉलरों द्वारा किए जाने चाहिए।

II. उत्पाद का अवलोकन

1. घटक और कार्य
   • माइक्रोवेव रिसीवर मॉड्यूल: 8
   • माइक्रोवेव संवेदनशीलता समायोजन कुंजी: माइक्रोवेव संवेदनशीलता को समायोजित करता है. घड़ी की दिशा में घूमना संवेदनशीलता को बढ़ाता है; घड़ी की दिशा में इसे कम करता है.
   • पृष्ठभूमि अद्यतन समय डायल स्विच: पृष्ठभूमि सीखने की प्रक्रिया के लिए 15 सेकंड या 30 मिनट का चयन करने की अनुमति देता है।
   • सक्रियण सूचक: सक्रियण के दौरान प्रकाश।
   • सुरक्षा संकेतक: सुरक्षा स्थिति का संकेत देता है।
   • तारों का सोकेट: तारों को जोड़ने के लिए
   • इन्फ्रारेड समायोजन पेंच: इन्फ्रारेड डिटेक्शन रेंज को समायोजित करता है. घड़ी के संकेत के अनुसार रेंज को अंदर की ओर ले जाता है; घड़ी के संकेत के विपरीत इसे बाहर की ओर ले जाता है.
2. तारों का विवरण
   • पावर इनपुट: AC/DC 12~30V ((±10%)
   • केबल की लंबाई2.5 मीटर
   • संकेत आउटपुट: रिले, 1 दिशा गति, 1 दिशा विरोधी चुटकी (NO/NC वैकल्पिक है)
   • तारों के रंग और संकेत:
     • 2 RED: पावर इनपुट
     • 1 BLA:
     • 2 पावर इनपुट AC/DC 12~30V
     • 3 4 BRO COM:
     • 5 GRE COM:
     • 6 WHI NO: गति संकेत
     • उपस्थिति संकेत YEL NO (सामान्य रूप से खुले और सामान्य रूप से बंद मोड विकल्पों के साथ)

III. पता लगाने की सीमाएँ

1. अवरक्त सुरक्षा सेंसर क्षेत्र
   • चौड़ाई और गहराई (मीटर में):
     • चौड़ाईः 1.3, 1.6, 1.9, 2.2
     • गहराई: 08, 0.2, 1.3, 1.6, 1.9, 2.2, 2.5 (विभिन्न कोणों परः 0°, 15°, 30°, 45°)
   • पता लगाने की सीमा: 1600W*800D मिमी
2. माइक्रोवेव डिटेक्शन रेंज
   • चौड़ाई और गहराई: 4m ((W) * 2m ((D)

IV. तकनीकी विनिर्देश

V. पैकिंग सूची

• सेंसर *1
• ऑपरेशन निर्देश *1
• चालक दल का बैग *1
• 6PIN तार ((2.5m) *1
