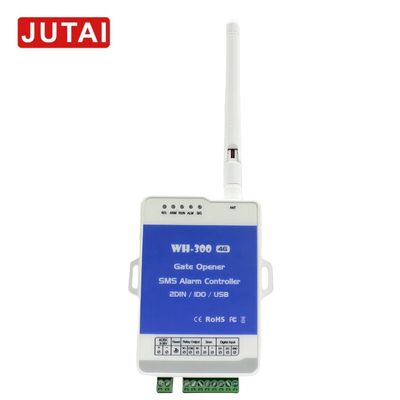

WH-3004G गेट ओपन जीएसएम/3जी/4जी कंट्रोलर अलार्म उत्पाद विवरण

I. सामान्य जानकारी

1. उत्पाद का नाम: WH-3004G गेट ओपन जीएसएम/3जी/4जी कंट्रोलर अलार्म
2. प्रमाणपत्र: सीई, RoHS, FC8

II. प्रमुख विशेषताएं

1. नेटवर्क संगतता: विश्वव्यापी जीएसएम/3जी/4जी नेटवर्क में काम करता है।
2. कॉलर आईडी सुरक्षा: पहचान के लिए कॉलर आईडी का उपयोग करता है. अज्ञात कॉलरों को अनदेखा करता है. 1200 तक अधिकृत फोन नंबरों के साथ संरक्षित है।
   • 1 से 10 सुपर यूजर्स हैं, जिनके पास नियंत्रण, विन्यास और अलार्म प्राप्त करना (वैकल्पिक) है।
   • 11 - 1200 नियंत्रण और अलार्म प्राप्त करने वाले सामान्य उपयोगकर्ता हैं (वैकल्पिक) ।
3. सिरेन आउटपुट: साइट पर वास्तविक समय अलार्म के लिए एक साइरन से कनेक्ट कर सकते हैं।
4. अलार्म और ऑपरेशन रिकॉर्ड: दैनिक अभिलेखों की जांच की जा सकती है।
5. रिले आउटपुट: दरवाजे या मशीन स्विच से जुड़ने के लिए रिले के साथ 1 आउटपुट। रिले क्रिया एसएमएस पुष्टिकरण (संपादित) भेज सकती है।
6. डिजिटल इनपुट: 2 डिजिटल इनपुट अनुकूलन योग्य एसएमएस के साथ अलार्म, दरवाजा संपर्क, आदि जैसी घटनाओं का पता लगाने के लिए।
7. समय सीमाप्रवेश समय-सीमित हो सकता है।
8. स्थिति रिपोर्टिंग: एसएमएस के माध्यम से स्वचालित रूप से वर्तमान स्थिति की रिपोर्ट करता है।
9. रिले प्रोग्रामेबिलिटीरिले बंद या खुला समय प्रोग्राम करने योग्य है।
10. कॉन्फ़िगरेशन विधियाँ: एसएमएस या एपीपी के माध्यम से कॉन्फ़िगर किया जा सकता है।

III. वायरिंग परिभाषाएं

1. विद्युत आपूर्ति: AC/DC 9 - 36V, सकारात्मक तार।
2. रिले आउटपुट:
   • NO (सामान्य रूप से खुला): 3A/125VAC.
   • COM (सामान्य): 3A/125VAC।
   • एनसी (सामान्यतः बंद): 3 ए/125 वीएसी।
3. सिरेन आउटपुटसिरेन से जुड़ने के लिए 12V DC +आउटपुट और GND।
4. डिजिटल इनपुट: डीआईएन1/2 वायर्ड सेंसर या डिटेक्टरों से जुड़ने के लिए जमीनी बिंदु के रूप में जीएनडी के साथ।

IV. एलईडी संकेत

1. चींटी: जीएसएम/3जी/4जी एंटेना से जुड़ता है।
2. सिग्नल (SIG):
   • 1 सेकंड में फ्लैश (जल्दी से): सेलुलर नेटवर्क पर पंजीकरण।
   • तेजी से चमकता रहता है: नेटवर्क में अच्छी तरह से पंजीकरण नहीं कर सकता।
   • दो सेकंड में फ्लैशः सामान्य स्थिति।
3. रिले (REL): रिले की स्थिति दर्शाता है. कॉल में चालू होता है और रिले काम करता है.
4. रीसेट करें: फ़ैक्टरी डिफ़ॉल्ट पर रीसेट करने के लिए दबाए रखें. यदि सफल हो तो 8 सेकंड के बाद ऑटो पुनरारंभ करें.
5. चलाना:
   • प्रति 1 सेकंड फ्लैशः सेलुलर नेटवर्क से सफलतापूर्वक जुड़ा हुआ है।
   • बंदः सिम कार्ड से कनेक्ट नहीं हो सकता या सेलुलर नेटवर्क से पंजीकृत नहीं हो सकता।
6. अलार्म (ALM):
   • प्रति 0.5 सेकंड (त्वरित): अलार्म की घटना। पूर्व निर्धारित के अनुसार चमकने का समय।
   • बंदः सामान्य स्थिति, कोई अलार्म घटना नहीं।
7. ARM: जब उपकरण सशस्त्र हो, तो चालू हो, जब वह निष्क्रिय हो, तो बंद हो।

V. तकनीकी विनिर्देश (तालिका प्रारूप में)
