जुटाई वायरलेस फोटोइलेक्ट्रिक बीम सेंसर बीपी-20 एक उच्च कुशल और विश्वसनीय उपकरण है जिसे विभिन्न अनुप्रयोगों में सुरक्षा और पता लगाने को बढ़ाने के लिए डिज़ाइन किया गया है।यह अवरक्त किरणों को उत्सर्जित करके और व्यवधानों का पता लगाकर काम करता है, रिले आउटपुट स्विच सिग्नल को ट्रिगर करता है। यह इसे पार्किंग बाधा गेट, पैदल दरवाजे, वाहन दरवाजे के लिए शरीर और वाहन प्रेरण के साथ ही खिड़की, दरवाजे,और मार्ग विरोधी चोरी का पता लगानेअपनी उन्नत सुविधाओं और टिकाऊ निर्माण के साथ, यह सुरक्षा आवश्यकताओं के लिए एक शीर्ष पायदान समाधान प्रदान करता है।

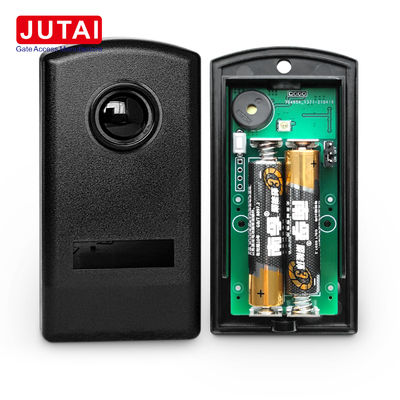

बीपी-20 का ट्रांसमीटर ऑपरेशन के लिए बैटरी पावर का उपयोग करता है। जूटाई की कम बिजली की खपत वाली तकनीक के लिए धन्यवाद, यह कम से कम 2 साल की विस्तारित बैटरी जीवन का दावा करता है।यह लंबे समय तक स्थिर और विश्वसनीय प्रदर्शन सुनिश्चित करता है, जिससे बार-बार बैटरी बदलने की आवश्यकता कम हो जाती है और निरंतर सुरक्षा निगरानी प्रदान की जाती है।
एक आश्रित पैनल के साथ कवर किया गया, बीपी-20 प्रभावी रूप से भौतिक हस्तक्षेप और प्रतिकूल मौसम की स्थिति से फोटोसेल की रक्षा करता है।यूवी प्रतिरोधी सामग्री और उच्च गुणवत्ता वाली अवरक्त बीम तकनीक का उपयोग दूरस्थ कमजोरी को रोकता है जो मजबूत सूर्य के प्रकाश के लंबे समय तक जोखिम के कारण हो सकती हैइसका अर्थ है कि सेंसर कठोर बाहरी वातावरण में भी अपनी पहचान सटीकता और विश्वसनीयता बनाए रखता है।
1 से 20 मीटर तक की पहचान दूरी के साथ, सेंसर एक महत्वपूर्ण क्षेत्र को कवर कर सकता है, जिससे यह विभिन्न स्थापना परिदृश्यों के लिए उपयुक्त है।चाहे वह छोटा दरवाजा हो या बड़ा गेट, बीपी-20 अपनी सीमा के भीतर किसी भी व्यवधान का सटीक रूप से पता लगा सकता है।
सेंसर का प्रतिक्रिया समय ≤200ms है, यह सुनिश्चित करता है कि किसी भी पता लगाया गया रुकावट तुरंत संकेत दिया जाता है। यह त्वरित प्रतिक्रिया सुरक्षा अनुप्रयोगों के लिए महत्वपूर्ण है,क्योंकि यह तत्काल कार्रवाई करने की अनुमति देता है, जैसे कि किसी बाधा पर बंद होने से एक गेट को रोकना या संभावित सुरक्षा उल्लंघन के मामले में अलार्म ट्रिगर करना।
NO (सामान्य रूप से खुला) और NC (सामान्य रूप से बंद) संपर्कों के साथ रिले आउटपुट की विशेषता, BP-20 को विभिन्न नियंत्रण प्रणालियों के साथ आसानी से एकीकृत किया जा सकता है। यह 30VDC/0.1A, 125VAC/0.5A के भार को संभाल सकता है,और 60VDC/0.3A, विभिन्न उपकरणों जैसे कि गेट कंट्रोलर, अलार्म सिस्टम और एक्सेस कंट्रोल यूनिट्स से कनेक्ट होने में लचीलापन प्रदान करता है।
| विनिर्देश |
विवरण |
| कार्यरत वोल्टेज (ट्रांसमीटर) |
2xAA क्षारीय बैटरी (न.7, केवल क्षारीय बैटरी के साथ बदलें) |
| कार्यरत वोल्टेज (रिसीवर) |
9 - 30VADC |
| प्रेरण विधि |
अवरक्त किरण |
| पता लगाने की दूरी |
1 से 20 मीटर |
| आउटपुट संपर्क |
रिले आउटपुट, NO8NC |
| प्रतिक्रिया समय |
≤200ms |
| स्टैंडबाय करंट |
≤16mA |
| भार |
30 वीडीसी/0.1 ए, 125 वीएसी/0.5 ए, 60 वीडीसी/0.3 ए |
| एलईडी डिस्प्ले |
एलईडी (लाल) |
| परिचालन तापमान |
-10 °C से +60° तक |
| जलरोधक |
IP55 |
| सामग्री |
ABS+PC ((UV) |
| आकार |
48*94*33 मिमी |
- सेंसर के निचले भाग को स्थापना की सतह पर मजबूती से लगाकर शुरू करें।
- ऊपरी खोल को घुमावदार दर्पण के साथ निचले खोल पर रखें।
- शीर्ष और निचले गोले को एक साथ मजबूती से बांधने के लिए M3*6 शिकंजा का प्रयोग करें।
- एक बाधा को इन्फ्रारेड बीम के मार्ग में रखकर परीक्षण करें। जब बीम बाधित हो जाता है, तो प्राप्त करने वाले अंत रिले को एक संकेत देना चाहिए। उदाहरण के लिए,एक पार्किंग बाधा गेट अनुप्रयोग में, यदि कोई वाहन गेट के रास्ते में पार्क करता है और बीम को तोड़ देता है, तो फोटोसेल गेट को बंद करने से रोकने के लिए गेट कंट्रोल बोर्ड को एक संकेत भेजेगा,वाहन को किसी भी संभावित क्षति से बचाने के लिए.
| वायरिंग परिभाषा |
कार्य |
| सीओएम |
रिले COM सूखी संपर्क रिले NC |
| NC |
रिले COM शुष्क संपर्क रिले NO |
| नहीं |
रिले COM शुष्क संपर्क रिले GND |
| जीएनडी |
शक्ति नकारात्मक (9-30VADC) |
| वीडीडी |
पॉवर पॉजिटिव (9-30VADC) |
| मॉडल |
प्रकार |
पता लगाने की सीमा |
| रक्तचाप - 20 |
बैटरी वायरलेस प्रकार |
20M |
| आईआर - 20 |
वायर्ड प्रकार |
30M |
| आईपीएस - 20आर |
घूर्णन के साथ वायर्डप्रकार |
30M |
| आईएस - 30आर |
बैटरी वायरलेसघूर्णन के साथप्रकार |
30M |
| WIS - 30 |
बैटरी वायरलेस प्रकार |
30M |
| आईआरआर - 7M |
प्रतिबिंबित वायरलेस प्रकार (दर्पण) |
7M |
