RVP42-7M मोशन सेंसर डोर ओपनर लोग औद्योगिक ओवरहेड डोर के लिए वाहन भेद

RVP42 - 7M का उत्पाद विवरण

1. उत्पाद का परिचय
   • आरवीपी-42-7एम एक उच्च प्रदर्शन रडार है जिसे शेन्ज़ेन जुटाई कॉम कंपनी द्वारा विकसित किया गया है। यह औद्योगिक दरवाजे, गैरेज दरवाजे, शीत भंडारण दरवाजे,और बाधाएंयह रडार पर्यावरण में लोगों या वाहनों की उपस्थिति का पता लगा सकता है और इसके पास पार्श्व गतिशील वाहनों या पैदल यात्रियों की पहचान और फ़िल्टर करने का कार्य है।
2. उपस्थिति और आयाम

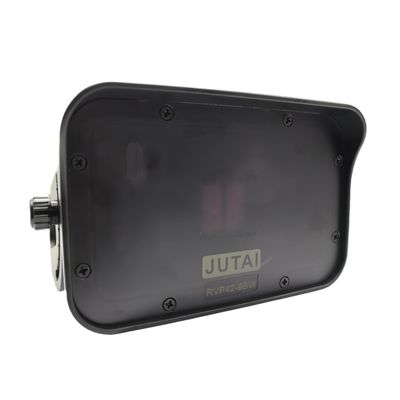

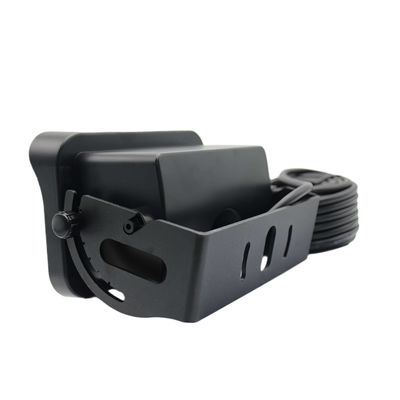

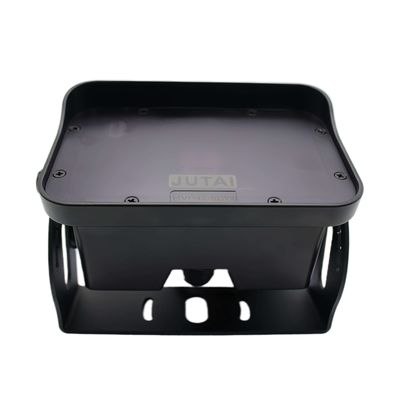

   • रडार में ग्रे एनोडाइज्ड एल्यूमीनियम और पॉलीकार्बोनेट आवास है। इसके आयाम (ब्रेकेट सहित) 164 मिमी x 111 मिमी x 94.5 मिमी हैं, और इसका वजन 630 ग्राम है।समग्र डिजाइन कॉम्पैक्ट है और विभिन्न स्थापना स्थानों के लिए उपयुक्त है.
3. वायरिंग और स्थापना
   • विद्युत आपूर्ति: कार्यरत वोल्टेज सीमा 12 - 36VADC है, जिसमें कार्यरत धारा 100mA से कम है। आसानी से पहचान के लिए पावर केबल रंग-कोडेड हैंः ±12 - 36VADC के लिए काला और +12 - 36VADC के लिए लाल।
   • रिले आउटपुट: डिफ़ॉल्ट रिले आउटपुट NO (NC) है। पीला तार रिले 1 COM के लिए है, और हरे रंग का तार रिले 1 NO के लिए है। रिले सिग्नल आउटपुट को हरे रंग की रोशनी से दर्शाया गया है।
   • स्थापना की आवश्यकताएं: सेंसर को एक सपाट सतह पर दृढ़ता से स्थापित किया जाना चाहिए ताकि कंपन के प्रभाव को कम से कम किया जा सके। किसी भी बाधा से बचें जैसे कि बैनर या पौधे जो डिटेक्शन क्षेत्र को अवरुद्ध कर सकते हैं।सुनिश्चित करें कि सेंसर कवर के सामने कोई धातु वस्तु नहीं है, और फ्लोरोसेंट रोशनी के पास सेंसर स्थापित न करें।
   • स्थापना की ऊंचाई: यह 2 मीटर से 7 मीटर की ऊंचाई पर स्थापित किया जा सकता है, जिससे विभिन्न अनुप्रयोग परिदृश्यों में लचीलापन प्रदान होता है।
4. तकनीकी मापदंड
   • आरवीपी-42-7एम के डॉपलर रडार और प्लैनर मॉड्यूल में उपरोक्त तालिका में प्रस्तुत निम्नलिखित तकनीकी विनिर्देश हैं।125 गीगाहर्ट्ज उत्सर्जन आवृत्ति सटीक वस्तु का पता लगाने के लिए अनुमति देता है20dBm से कम उत्सर्जन शक्ति के साथ, यह सुरक्षा बनाए रखते हुए कुशलता से काम करता है।-30°C से +60°C तक के तापमान की विस्तृत सीमा और 0% - 95% सापेक्ष आर्द्रता (गैर संघनक) में काम करने की क्षमता इसे विभिन्न पर्यावरणीय परिस्थितियों के लिए उपयुक्त बनाती है. 7 मीटर केबल की लंबाई स्थापना और कनेक्शन के दौरान सुविधा प्रदान करती है। इसका आईपी 65 सुरक्षा स्तर धूल और पानी के प्रवेश के खिलाफ अच्छी सुरक्षा प्रदान करता है। इसके अतिरिक्त,यह 25 किमी/घंटे तक की वाहन गति का पता लगा सकता है, जो उन अनुप्रयोगों के लिए फायदेमंद है जहां वाहनों की आवाजाही की निगरानी की आवश्यकता है।
5. सेंसर फंक्शन पैरामीटर सेटिंग्स (मूल दस्तावेज में पूरी तरह से विवरण नहीं दिया गया है, लेकिन आगे की जानकारी के आधार पर जोड़ा जा सकता है)
   • यद्यपि वर्तमान दस्तावेज़ में विशिष्ट विवरण पूर्ण नहीं हैं, सामान्य तौर पर,इस खंड में विभिन्न वस्तुओं (व्यक्तियों और वाहनों) का पता लगाने के लिए रडार की संवेदनशीलता से संबंधित सेटिंग्स को शामिल किया जाएगा।, पता लगाने की सीमा, और किसी भी समायोज्य मापदंडों कि विशिष्ट वातावरण में अपने प्रदर्शन का अनुकूलन कर सकते हैं।इसमें वस्तुओं के विभिन्न आकारों या गति के लिए पता लगाने की सीमा को समायोजित करने के विकल्प शामिल हो सकते हैं.
6. रिमोट कंट्रोल ऑपरेशन (विशेष नोट्स के साथ)
   • रडार को रिमोट कंट्रोल पर स्टार्ट बटन को लंबे समय तक दबाकर चालू किया जा सकता है। रिमोट कंट्रोल को तब तक रडार की ओर निर्देशित किया जाना चाहिए जब तक कि स्टार्ट बटन चालू न हो जाए।यदि स्टार्ट बटन चमकता है, यह एक समस्या का संकेत दे सकता है, और उपयोगकर्ता को इसे बंद करने के लिए स्टार्ट बटन को लंबे समय तक दबाने की आवश्यकता हो सकती है, बैटरी को निकालें और फिर से स्थापित करें, और फिर पावर-ऑन प्रक्रिया दोहराएं।रिमोट कंट्रोल केवल रडार चालू होने के बाद पहले 30 मिनट के भीतर काम करता हैयदि 30 मिनट से अधिक समय बीत चुका है, तो रिमोट कंट्रोल के काम करने के लिए रडार को बंद कर दिया जाना चाहिए और फिर फिर से चालू किया जाना चाहिए।
