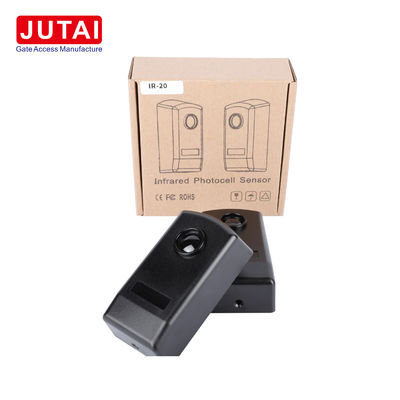

बाहरी मौसम प्रतिरोधी अवरक्त फोटोसेल सेंसर 30 मीटर रेंज के साथ बैरियर गेट के लिए

जुटाई आईआर - 20 इन्फ्रारेड फोटो सेंसरः आउटडोर डिटेक्शन अनुप्रयोगों के लिए आदर्श

I. परिचय

JUTAI IR-20 इन्फ्रारेड फोटो सेंसर एक अत्यधिक विश्वसनीय और बहुमुखी उपकरण है जिसे बाहरी पहचान की जरूरतों की एक विस्तृत श्रृंखला के लिए डिज़ाइन किया गया है। चाहे वह गेट खोलने के तंत्र के लिए हो,सुरक्षा अलार्म प्रणाली, या चोरी रोधी अनुप्रयोगों, इस सेंसर उत्कृष्ट प्रदर्शन प्रदान करता है।

II. विशेषताएं और तकनीकी मापदंड

ए. विशेषताएं

1. ​बहुमुखी अनुप्रयोग
   • जुटाई आईआर-20 जैसे एकल बीम डिटेक्टर आमतौर पर स्वचालित स्लाइडिंग दरवाजे, शटर दरवाजे, गेराज दरवाजे, खिड़कियां आदि में उपयोग किए जाते हैं।इसमें एक ट्रांसमीटर और रिसीवर होता है जिसमें एक एकीकृत एम्पलीफायर होता है जो एक इन्फ्रारेड बीम उत्सर्जित करता है.
   • आईआर - 20 सेंसर की आत्म-निरीक्षण क्षमता विशेष रूप से स्लाइडिंग दरवाजों के लिए उपयोगी है। जब आत्म-निरीक्षण बीम बाधित होता है, तो दरवाजा बंद होना बंद हो जाता है और पूरी तरह से वापस ले जाता है।एक बार किरण बहाल हो जाने पर, दरवाजा फिर से बंद हो जाता है जब तक कि यह फिर से पूरी तरह से बंद नहीं हो जाता।
2. ​मौसम प्रतिरोध
   • IP65 रेटिंग और रबर के आवरण के साथ, यह पराबैंगनी विकिरण और घर्षण कणों के लिए अत्यधिक प्रतिरोधी है, जिससे यह बाहरी वातावरण के लिए उपयुक्त है। यह बारिश का सामना कर सकता है,धूल के तूफान, और अन्य कठोर मौसम की स्थिति।
3. ​व्यापक पता लगाने की सीमा
   • अधिकतम पता लगाने की सीमा 20 मीटर है, जिसे विभिन्न स्थापना आवश्यकताओं के अनुसार समायोजित किया जा सकता है।यह 2 से 20 मीटर के भीतर एक विश्वसनीय पहचान सीमा बनाए रख सकता है.
4. ​उच्च गुणवत्ता वाले घटक
   • इन्फ्रारेड लैंप स्थिर दूरी का पता लगाने और प्रकाश प्रतिरोध सुनिश्चित करने के लिए जर्मन ब्रांडों का उपयोग करते हैं। रिले विभिन्न दरवाजे ऑपरेटरों के साथ संगतता के लिए जापान के ओमरोन ब्रांड का उपयोग करते हैं।एसएमटी पैच उत्पादन को बैच उत्पादन की गुणवत्ता और सटीकता सुनिश्चित करने के लिए अपनाया जाता है.

B. तकनीकी मापदंड तालिका

III. कार्य सिद्धांत

JUTAI IR - 20 सेंसर एक अवरक्त बीम के अवरोध के आधार पर काम करता है। ट्रांसमीटर एक संकीर्ण अवरक्त बीम (या तो प्रकार I या II) उत्सर्जित करता है,जो बाहरी प्रकाश हस्तक्षेप का मुकाबला करने के लिए डिज़ाइन किया गया हैजब कोई वस्तु ट्रांसमीटर और रिसीवर द्वारा परिभाषित डिटेक्शन जोन के भीतर चलती है, तो यह इन्फ्रारेड बीम को बाधित करती है। यह बाधित होने से रिसीवर द्वारा प्राप्त सिग्नल में परिवर्तन होता है।स्लाइडिंग दरवाजे जैसे अनुप्रयोगों के मामले मेंसुरक्षा अलार्म प्रणाली के लिए, किरण का अवरोध एक अलार्म संकेत को ट्रिगर कर सकता है जो सुरक्षा अलार्म होस्ट को रिले किया जाता है।

IV. स्थापना के निर्देश

1. IR-20M खोलने के लिए, फोटोसेल के सामने के पैनल को उठाएं।
2. केबलों को उनके आवास में डालें और आधार को दीवार पर लगाएं।
   • यदि दीवार पर लगाया जाता है, तो तीन 5 ø छेद ड्रिल करें और उपयुक्त पेंच लंगर लगाएं।
   • यदि धातु पर लगाया जाता है तो स्वयं-टैक करने वाले शिकंजा के साथ फिट करने के लिए तीन 3 ø छेद ड्रिल करें।
3. विद्युत कनेक्शन बनाओ। 12 से 24 वी डीसी/एसी के बीच एक वोल्टेज के साथ फोटोसेल को बिजली दें।
4. यदि स्थिति, संरेखण और कनेक्शन सही हैं, तो रिसीवर पर लाल एलईडी बंद हो जाएगी। प्रत्येक बार किरण बाधित होती है, लाल एलईडी चालू हो जाती है।
5. फोटोसेल को सामने के पैनल से ढक लें। इसे स्टॉप में डालें और बंद करें।
6. रिले प्रतिक्रिया की जाँच करने के लिए किरण को कई बार बाधित करें।
7. प्रदान किए गए पेंचों से सामने के पैनलों को ठीक करें।

V. आवेदन

1. ​गेट और डोर ऑटोमेशन
   • यह पार्किंग बाधाओं, पैदल चलने वाले द्वारों और वाहनों के द्वारों के लिए एक शरीर प्रेरक उपकरण के रूप में काम कर सकता है। यह खिड़की, दरवाजा और प्रवेश द्वार विरोधी चोरी का पता लगाने के लिए भी उपयुक्त है।
2. ​सुरक्षा प्रणाली
   • शैक्षिक संस्थानों, वाणिज्यिक परिसरों, चिकित्सा सुविधाओं, आवासीय परिसरों आदि के भीतर सुरक्षा सेटिंग्स में शामिल करने के लिए आदर्श।स्थिर पता लगाने रेंज भी बाहरी वातावरण में घुसपैठ का सटीक पता लगाने सुनिश्चित करता है.

VI. निष्कर्ष

जुटाई आईआर - 20 इन्फ्रारेड फोटो सेंसर एक उच्च-गुणवत्ता वाला, विश्वसनीय और मौसम प्रतिरोधी उपकरण है जो गेट खोलने के तंत्र और सुरक्षा प्रणालियों दोनों में व्यापक अनुप्रयोग प्रदान करता है।इसकी उन्नत विशेषताएं, स्थिर प्रदर्शन, और आसान स्थापना इसे विभिन्न आउटडोर पता लगाने की जरूरतों के लिए एक महान विकल्प बनाते हैं।
