स्वचालित स्लाइडिंग गेट और दरवाजे के लिए IP65 सूर्य के प्रकाश प्रतिरोधी आईआर सेंसर

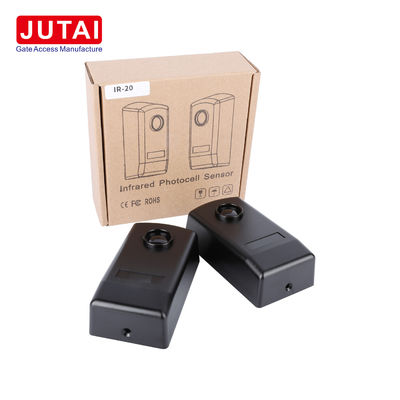

जुटाई आईआर - 20 इन्फ्रारेड फोटो सेंसर: एक विश्वसनीय आउटडोर डिटेक्शन समाधान

I. अवलोकन
जुटाई आईआर-20 इन्फ्रारेड फोटो सेंसर एक अत्याधुनिक उपकरण है, जिसे बाहरी अनुप्रयोगों के लिए तैयार किया गया है, जो विभिन्न परिदृश्यों में सटीक पहचान क्षमता प्रदान करता है।

II. विशेषताएं और तकनीकी विवरण

ए. प्रमुख विशेषताएं

1. ​बहुमुखी अनुप्रयोग क्षेत्र
   • इस एकल बीम डिटेक्टर का व्यापक रूप से स्वचालित दरवाजों जैसे स्लाइडिंग, शटर और गेराज दरवाजे, साथ ही खिड़कियों में उपयोग किया जाता है।इसमें एक ट्रांसमीटर और रिसीवर होता है जिसमें एक इंटीग्रेटेड एम्पलीफायर होता है जो इन्फ्रारेड बीम उत्सर्जित करता है.
   • स्वयं का पता लगाने की सुविधा एक प्रमुख पहलू है, विशेष रूप से स्लाइडिंग दरवाजे के लिए। जब बीम बाधित हो जाता है, तो दरवाजा बंद करना बंद कर देता है और पूरी तरह से वापस ले जाता है, केवल बीम बहाल होने पर बंद करना फिर से शुरू करता है.
2. ​मौसम प्रतिरोधी डिजाइन
   • IP65 रेटिंग और रबर के आवरण के साथ, यह पराबैंगनी विकिरण और घर्षण कणों के प्रतिरोध के लिए धन्यवाद, बारिश और धूल के तूफान जैसी कठोर बाहरी परिस्थितियों का सामना कर सकता है।
3. ​विस्तारित पता लगाने की सीमा
   • यह 20 मीटर की अधिकतम दूरी तक वस्तुओं का पता लगाने में सक्षम है। यहां तक कि कम ऊंचाई पर (20 से 40 सेमी जमीन से ऊपर), यह 2 से 20 मीटर की विश्वसनीय पता लगाने की सीमा बनाए रखता है।
4. ​सर्वोत्तम प्रदर्शन के लिए उच्च गुणवत्ता वाले घटक
   • जर्मन ब्रांड के इन्फ्रारेड लैंप स्थिर दूरी का पता लगाने और प्रकाश प्रतिरोध सुनिश्चित करते हैं, जबकि जापानी ओमरोन रिले विभिन्न दरवाजे ऑपरेटरों के साथ संगतता की गारंटी देते हैं।एसएमटी पैच उत्पादन बैच उत्पादन की गुणवत्ता सुनिश्चित करता है.

B. तकनीकी मापदंड तालिका

III. कार्य सिद्धांत
सेंसर ट्रांसमीटर से इन्फ्रारेड बीम उत्सर्जित करके काम करता है। जब कोई वस्तु डिटेक्शन जोन में प्रवेश करती है और इस बीम को बाधित करती है, तो यह रिसीवर द्वारा प्राप्त सिग्नल में परिवर्तन का कारण बनता है।स्लाइडिंग दरवाजे जैसे अनुप्रयोगों मेंसुरक्षा प्रणालियों के लिए, रुका हुआ बीम एक मेजबान को अलार्म सिग्नल भेज सकता है।

IV. स्थापना के चरण

1. सामने के पैनल को उठाकर IR-20M खोलें।
2. केबलों को उनके आवास में डालें और माउंटिंग सतह के आधार पर उपयुक्त लंगरों या शिकंजा का उपयोग करके आधार को दीवार पर लगाएं।
3. 12 से 24 वी डीसी/एसी सीमा के भीतर बिजली की आपूर्ति कनेक्ट करें।
4. रिसीवर पर लाल एलईडी की जाँच करें; यह उचित स्थिति और संरेखण के साथ बंद होना चाहिए। बीम को बाधित करने से इसे चालू करना चाहिए।
5. सामने के पैनल को कवर करें और इसे शिकंजा के साथ सुरक्षित करें।
6. कई बार किरण को बाधित करके रिले प्रतिक्रिया का परीक्षण करें।

V. आवेदन

1. ​गेट और डोर ऑटोमेशन
   • पार्किंग बाधाओं, फाटकों आदि में शरीर के प्रेरण के लिए और खिड़कियों और दरवाजों के लिए चोरी विरोधी पता लगाने के रूप में उपयोग किया जाता है।
2. ​सुरक्षा प्रणाली
   • शैक्षिक संस्थानों, वाणिज्यिक क्षेत्रों, चिकित्सा सुविधाओं और आवासीय परिसरों में सुरक्षा सेटअप के लिए उपयुक्त।

VI. निष्कर्ष
जुटाई आईआर -20 सेंसर आउटडोर डिटेक्शन के लिए एक विश्वसनीय विकल्प है, जो स्थिर प्रदर्शन और आसान स्थापना प्रदान करता है।
