जूटाई 30 मीटर डिटेक्शन रेंज आईआर सेंसर स्विंग गेट्स और वाहन बाधाओं के लिए

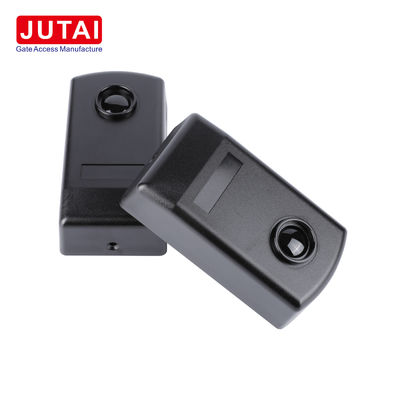

जुटाई आईआर -20 इन्फ्रारेड फोटो सेंसरः आउटडोर डिटेक्शन उत्कृष्टता सुनिश्चित करना

I. परिचय
जुटाई आईआर-20 इन्फ्रारेड फोटो सेंसर एक परिष्कृत उपकरण है जिसे सटीकता और विश्वसनीयता के साथ आउटडोर डिटेक्शन अनुप्रयोगों की मांगों को पूरा करने के लिए डिज़ाइन किया गया है।

II. विशेषताएं और विनिर्देश

ए. प्रमुख विशेषताएं

1. ​दरवाजे के ऑटोमेशन में व्यापक अनुप्रयोग
   • एक एकल बीम डिटेक्टर के रूप में, यह विभिन्न स्वचालित दरवाजों में अनुप्रयोग पाता है।ट्रांसमीटर-रिसीवर यूनिट में एकीकृत एम्पलीफायर एक अवरक्त बीम उत्सर्जित करता है जो बाहरी प्रकाश हस्तक्षेप के लिए प्रतिरोधी है.
   • स्व-निरीक्षण समारोह स्लाइडिंग दरवाजों के लिए महत्वपूर्ण है। यह बीम के टूटने पर रुकने और वापस लेने और बीम को बहाल करने के बाद फिर से बंद करने के द्वारा दरवाजे के सुरक्षित संचालन को सुनिश्चित करता है।
2. ​मौसम के प्रतिरोधी
   • IP65 रेटिंग और रबर के आवरण के साथ, यह बाहरी वातावरण की कठोरता का सामना कर सकता है, जिसमें सूर्य के प्रकाश, बारिश और धूल का संपर्क शामिल है।
3. ​लंबी पहचान सीमा
   • 20 मीटर की अधिकतम पता लगाने की सीमा बड़े क्षेत्रों में प्रभावी कवरेज की अनुमति देती है। कम माउंटिंग ऊंचाई पर, यह अभी भी 2 - 20 मीटर की विश्वसनीय पता लगाने की सीमा बनाए रखता है।
4. ​लगातार प्रदर्शन के लिए उच्च गुणवत्ता वाले घटक
   • जर्मन इन्फ्रारेड लैंप स्थिर दूरी का पता लगाने और प्रकाश प्रतिरोध प्रदान करते हैं, जबकि जापानी ओमरोन रिले विभिन्न दरवाजे ऑपरेटरों के साथ सहज एकीकरण सुनिश्चित करते हैं।एसएमटी उत्पादन बैच की गुणवत्ता सुनिश्चित करता है.

B. तकनीकी मापदंडों का विवरण

III. यह कैसे काम करता है
सेंसर एक अवरक्त बीम प्रसारित करके काम करता है. जब कोई वस्तु पता लगाने के क्षेत्र के भीतर इस बीम को बाधित करती है, तो यह रिसीवर द्वारा प्राप्त सिग्नल को बदल देती है. स्लाइडिंग डोर अनुप्रयोगों में,यह परिवर्तन दरवाजे के आंदोलन को नियंत्रित करने के लिए स्वयं का पता लगाने तंत्र के लिए प्रेरित करता हैसुरक्षा प्रणालियों में, यह किरण के टूटने पर अलार्म सिग्नल को ट्रिगर कर सकता है।

IV. स्थापना दिशानिर्देश

1. IR-20M के सामने के पैनल को खोलें।
2. केबलों को उनके संबंधित आवासों में डालें और उपयुक्त माउंटिंग विधि का उपयोग करके आधार को दीवार पर सुरक्षित करें।
3. निर्दिष्ट वोल्टेज रेंज के भीतर बिजली की आपूर्ति कनेक्ट करें।
4. रिसीवर पर लाल एलईडी की स्थिति की जाँच करें; यह सही स्थिति के साथ बंद होना चाहिए। बीम को बाधित करने से एलईडी सक्रिय होनी चाहिए।
5. सेंसर को सामने के पैनल से ढक लें और उसे ठीक करें।
6. बार-बार बीम को बाधित करके रिले प्रतिक्रिया का परीक्षण करें।

V. अनुप्रयोग क्षेत्र

1. ​गेट और डोर ऑटोमेशन
   • दरवाजों में शरीर के प्रेरण के लिए आदर्श और दरवाजों और खिड़कियों में चोरी विरोधी पता लगाने के लिए।
2. ​सुरक्षा प्रणाली
   • स्कूलों, वाणिज्यिक भवनों, अस्पतालों और घरों में सुरक्षा सेटअप के लिए उपयुक्त।

VI. सारांश
जुटाई आईआर -20 सेंसर बाहरी पहचान कार्यों के लिए एक विश्वसनीय और कुशल समाधान है।
