पार्किंग बाधाओं और स्वचालित फाटकों के लिए सूर्य के प्रकाश के प्रतिरोधी आईआर सेंसर - 30 मीटर का पता लगाना

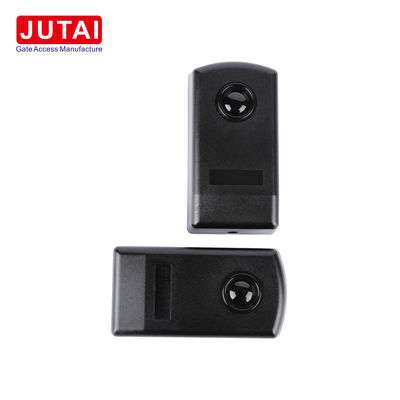

जुटाई आईआर - 20 इन्फ्रारेड फोटो सेंसर: आपका आदर्श आउटडोर डिटेक्शन पार्टनर

I. अवलोकन
जुटाई आईआर - 20 इन्फ्रारेड फोटो सेंसर एक उच्च गुणवत्ता वाला उपकरण है जिसे विभिन्न अनुप्रयोगों में सटीक और विश्वसनीय आउटडोर डिटेक्शन प्रदान करने के लिए डिज़ाइन किया गया है।

II. विशेषताएं और तकनीकी मापदंड

ए. उल्लेखनीय विशेषताएं

1. ​दरवाज़े की प्रणालियों में बहुमुखी अनुप्रयोग
   • यह एकल बीम डिटेक्टर आमतौर पर स्लाइडिंग, शटर और गेराज दरवाजे जैसे स्वचालित दरवाजों में उपयोग किया जाता है। एकीकृत एम्पलीफायर एक अवरक्त बीम उत्सर्जित करता है जो बाहरी प्रकाश से कम प्रभावित होता है।
   • स्लाइडिंग दरवाजों के लिए स्व-निरीक्षण सुविधा सुचारू संचालन सुनिश्चित करती है। जब बीम अवरुद्ध होता है, तो दरवाजा बंद होना बंद कर देता है और वापस खींचता है, फिर बीम साफ होने पर फिर से बंद हो जाता है।
2. ​मौसम के प्रतिरोधी निर्माण
   • IP65 रेटिंग और रबर के आवरण के साथ, यह पराबैंगनी विकिरण और घर्षण कणों का विरोध कर सकता है, जिससे यह सभी मौसम की स्थिति में बाहरी उपयोग के लिए उपयुक्त है।
3. ​विस्तारित पता लगाने की दूरी
   • इसकी अधिकतम पता लगाने की सीमा 20 मीटर है। यहां तक कि कम ऊंचाई पर भी यह 2 से 20 मीटर की विश्वसनीय पता लगाने की सीमा बनाए रखता है।
4. ​विश्वसनीय संचालन के लिए उच्च-गुणवत्ता वाले घटक
   • जर्मन इन्फ्रारेड लैंप स्थिर दूरी का पता लगाने और प्रकाश प्रतिरोध सुनिश्चित करते हैं, जबकि जापानी ओमरोन रिले विभिन्न दरवाजे ऑपरेटरों के साथ संगतता प्रदान करते हैं। एसएमटी पैच उत्पादन बैच गुणवत्ता सुनिश्चित करता है।

B. तकनीकी मापदंड तालिका

III. कार्य सिद्धांत
सेंसर एक अवरक्त बीम प्रसारित करता है. जब एक वस्तु पता लगाने के क्षेत्र में प्रवेश करती है और बीम को बाधित करती है, तो यह रिसीवर द्वारा प्राप्त सिग्नल को बदल देती है. स्लाइडिंग डोर अनुप्रयोगों में,यह परिवर्तन दरवाजे की गति को नियंत्रित करने के लिए स्वयं का पता लगाने तंत्र को ट्रिगर करता हैसुरक्षा प्रणालियों के लिए, एक बाधित बीम एक अलार्म सिग्नल भेज सकता है।

IV. स्थापना के निर्देश

1. इसे खोलने के लिए IR-20M के सामने के पैनल को उठाएं।
2. केबलों को उनके आवासों में डालें और उपयुक्त लंगरों या शिकंजा का उपयोग करके आधार को दीवार पर लगाएं।
3. 12 से 24 वी डीसी/एसी सीमा के भीतर बिजली की आपूर्ति कनेक्ट करें।
4. रिसीवर पर लाल एलईडी की जाँच करें; यह उचित सेटअप के साथ बंद होना चाहिए। बीम को बाधित करने से इसे चालू करना चाहिए।
5. सेंसर को सामने के पैनल से ढक लें और उसे सुरक्षित करें।
6. कई बार बीम को बाधित करके रिले प्रतिक्रिया का परीक्षण करें।

V. आवेदन

1. ​गेट और डोर ऑटोमेशन
   • द्वारों में शरीर के प्रेरण के लिए और दरवाजों और खिड़कियों में चोरी विरोधी पता लगाने के लिए प्रयोग किया जाता है।
2. ​सुरक्षा प्रणाली
   • शैक्षिक संस्थानों, वाणिज्यिक परिसरों, चिकित्सा सुविधाओं और आवासीय क्षेत्रों में सुरक्षा सेटअप के लिए उपयुक्त।

VI. निष्कर्ष
JUTAI IR - 20 सेंसर बाहरी पता लगाने की जरूरतों के लिए एक विश्वसनीय विकल्प है।
