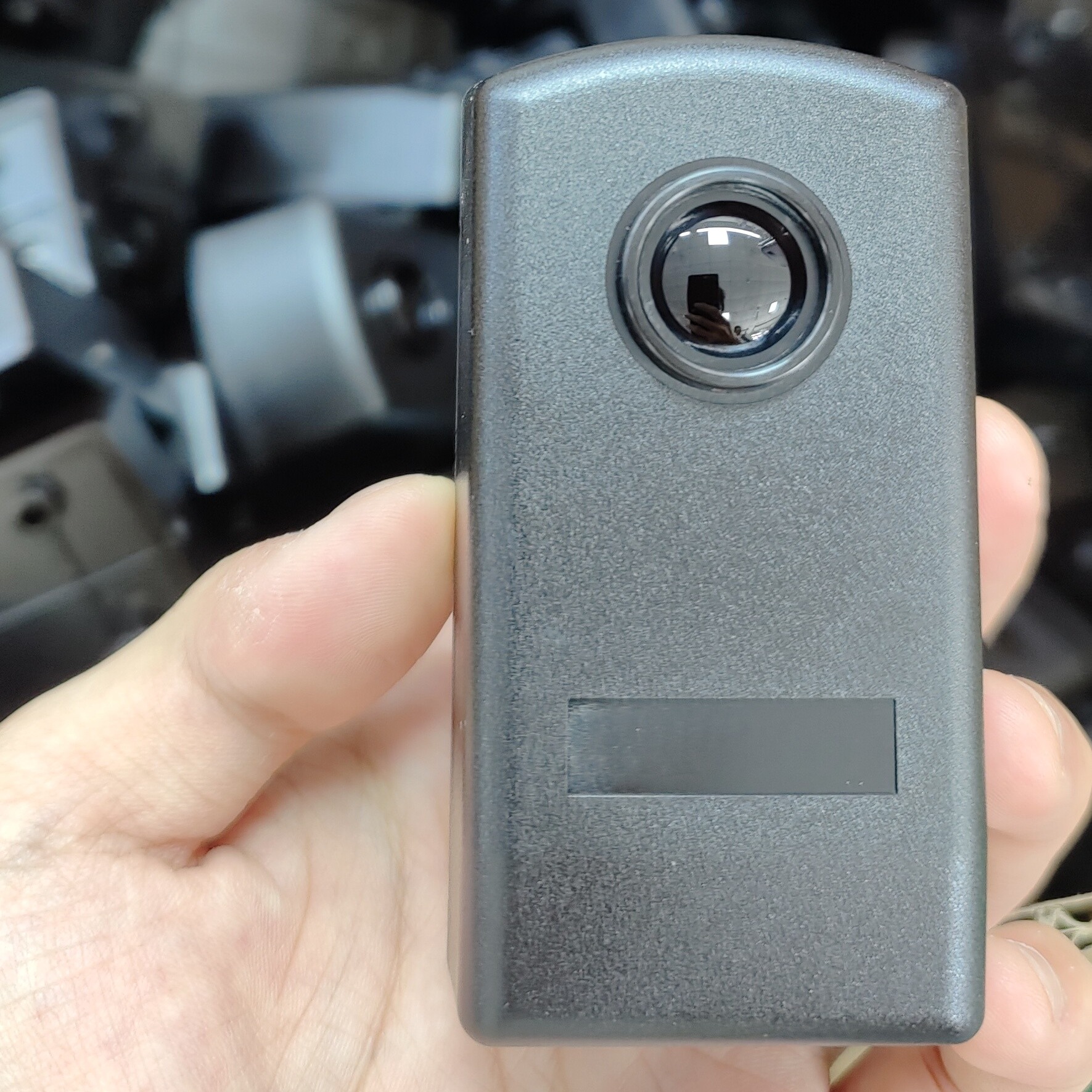

स्लाइडिंग और स्विंग गेट्स के लिए 30 मीटर डिटेक्शन रेंज के साथ इन्फ्रारेड गेट फोटोसेल

जुटाई आईआर -20 इन्फ्रारेड फोटो सेंसर: उन्नत आउटडोर डिटेक्शन समाधान

I. परिचय
जुटाई आईआर-20 इन्फ्रारेड फोटो सेंसर एक परिष्कृत उपकरण है जिसे विभिन्न अनुप्रयोगों में बेहतर आउटडोर डिटेक्शन प्रदर्शन प्रदान करने के लिए डिज़ाइन किया गया है।

II. विशेषताएं, कार्यात्मक विशेषताएं और तकनीकी सिद्धांत

ए. प्रमुख विशेषताएं

1. ​दरवाज़े की प्रणालियों में बहुमुखी अनुप्रयोग
   • एकल बीम सेंसर के रूप में, इसे स्वचालित स्लाइडिंग दरवाजे, शटर दरवाजे, गेराज दरवाजे, खिड़कियां और विभिन्न अन्य अनुप्रयोगों में व्यापक रूप से उपयोग किया जाता है।
   • प्रत्येक इकाई में एक ट्रांसमीटर और रिसीवर होता है, जिसमें एक एकीकृत एम्पलीफायर होता है जो इन्फ्रारेड बीम उत्सर्जित करता है।यह संकीर्ण अवरक्त किरण (प्रकार I या II) बाहरी प्रकाश हस्तक्षेप को प्रभावी ढंग से रोकती है.
   • यहां तक कि जब इन सेंसरों को कम ऊंचाई (20 से 40 सेमी) पर लगाया जाता है, तो वे 2 से 20 मीटर की विश्वसनीय पहचान सीमा बनाए रखते हैं।
   • अपने आप को अलग करते हुए, आईआर -20 सेंसर स्लाइडिंग दरवाजों के लिए अनुकूलित एक स्व-खोज क्षमता का दावा करता है।अपनी सबसे चौड़ी स्थिति में तेजी से पीछे हट रहा हैखोलने की गति को फिर से शुरू करते हुए, दरवाजा तब तक जारी रहता है जब तक कि डिटेक्टर बीम फिर से स्थापित नहीं हो जाता। पूर्ण बंद होने के बाद, डिटेक्टर बीम निष्क्रिय हो जाता है।
2. ​बाहरी उपयोग के लिए मौसम प्रतिरोधी डिजाइन
   • IP65 रेटिंग और रबर के आवरण के साथ, यह पराबैंगनी विकिरण और घर्षण कणों का विरोध कर सकता है, जिससे यह सभी मौसम की स्थिति में बाहरी उपयोग के लिए उपयुक्त है।
3. ​लंबी पहचान सीमा
   • इसकी अधिकतम पता लगाने की सीमा 20 मीटर है। कम माउंटिंग ऊंचाई पर, यह अभी भी 2 - 20 मीटर की विश्वसनीय पता लगाने की सीमा बनाए रखता है।
4. ​विश्वसनीय संचालन के लिए उच्च-गुणवत्ता वाले घटक
   • जर्मन इन्फ्रारेड लैंप स्थिर दूरी का पता लगाने और प्रकाश प्रतिरोध सुनिश्चित करते हैं, जबकि जापानी ओमरोन रिले विभिन्न दरवाजे ऑपरेटरों के साथ संगतता प्रदान करते हैं। एसएमटी पैच उत्पादन बैच गुणवत्ता सुनिश्चित करता है।
5. ​हस्तक्षेप प्रतिरक्षा​
   • ​आईआर - 20: एसी पावर पर दोहरी इकाइयों के बीच शून्य क्रॉसट्रॉक (कोई भी छोटी दूरी 1 सेमी भी), पास की इकाइयों से हस्तक्षेप के बिना सटीक और स्वतंत्र पता लगाने को सुनिश्चित करता है।
   • ​IR - 20G: चिप-नियंत्रित अलगाव प्रोटोकॉल के माध्यम से 4-इकाई नेटवर्किंग का समर्थन करता है, जिससे कई इकाइयों के बीच निर्बाध संचार और समन्वय संभव होता है।
6. ​सैन्य स्तर की सुरक्षा
   • ​IP65 सीलबंद निर्माण: सिलिकॉन मोल्डिंग और अल्ट्रासोनिक वेल्डिंग के साथ निर्मित, एक मजबूत और सील डिजाइन प्रदान करता है जो धूल और पानी के प्रवेश से बचाता है, कठोर बाहरी वातावरण में विश्वसनीय संचालन सुनिश्चित करता है।
   • ​व्यापक परिचालन तापमान सीमा (-40°C~+70°C): एमआईएल - एसटीडी - 810जी प्रमाणित, जो सेंसर को चरम तापमान की स्थिति में इष्टतम कार्य करने की अनुमति देता है।
7. ​स्मार्ट डायग्नोस्टिक
   • ​तीन रंग के एलईडी संकेतक: 6 सामान्य प्रकार के दोषों के लिए स्पष्ट दृश्य संकेत प्रदान करें, जिससे त्वरित और आसान समस्या निवारण की सुविधा मिलती है।
   • ​पूर्वानुमान रखरखाव प्रणाली: ± 5% जीवनकाल के अनुमान के साथ, यह प्रणाली संभावित घटक विफलताओं का अनुमान लगाती है, सक्रिय रखरखाव की अनुमति देती है और डाउनटाइम को कम करती है।

B. कार्यात्मक विशेषताएं

1. ​डिटेक्शन जोन ऑपरेशन
   • प्रत्येक डिटेक्टर जोड़ी को विपरीत बिंदुओं पर रखें, उनके बीच एक अवरक्त क्षेत्र को रेखांकित करें।इस क्षेत्र के भीतर आंदोलन का पता लगाने से एक अलार्म सिग्नल सुरक्षा अलार्म मेजबान को रिले किया जाता है (प्रदान नहीं किया गया).
2. ​व्यापक रूप से लागू सुरक्षा सेटअप
   • शैक्षणिक संस्थानों, वाणिज्यिक परिसरों, चिकित्सा सुविधाओं, आवासीय परिसरों आदि के भीतर सुरक्षा सेटिंग्स में शामिल करने के लिए आदर्श रूप से उपयुक्त है।
3. ​प्रतिकूल मौसम में लगातार पता लगाना
   • वर्षा, धूल के तूफान आदि जैसी प्रतिकूल मौसम स्थितियों के बीच भी पता लगाने का दायरा स्थिर रहता है।
4. ​उपयोगकर्ता के अनुकूल स्थापना और विन्यास
   • उत्पाद के पूरक के रूप में, पैकेज के साथ एक अंग्रेजी उपयोग मैनुअल है, जो आसानी से स्थापना और कॉन्फ़िगरेशन की सुविधा के लिए चित्रित आरेखों के साथ व्यापक मार्गदर्शन प्रदान करता है।

सी. तकनीकी सिद्धांत

1. ​गतिशील स्पेक्ट्रम नियंत्रण
   स्व-अनुकूलित आवृत्ति हॉपिंग तकनीक स्वतंत्र चैनल अखंडता सुनिश्चित करती है, हस्तक्षेप के जोखिम को कम करती है और विश्वसनीय पता लगाने के प्रदर्शन को बनाए रखती है।
2. ​डिजिटल सिग्नल प्रमाणीकरण
   बहु-स्तरीय सत्यापन तंत्र के साथ अद्वितीय एन्क्रिप्टेड पहचानकर्ता सुरक्षा को बढ़ाते हैं और अनधिकृत पहुंच या हस्तक्षेप को रोकते हैं।
3. ​पर्यावरणीय एआई मुआवजा
   पर्यावरण विश्लेषण के आधार पर वास्तविक समय में पता लगाने की सीमाओं का समायोजन पर्यावरण की स्थितियों में परिवर्तनों की भरपाई करता है, जिससे लगातार और सटीक पता लगाने की गारंटी मिलती है।

III. तकनीकी मापदंड तालिका

IV. कार्य सिद्धांत
सेंसर एक अवरक्त बीम प्रसारित करता है. जब एक वस्तु पता लगाने के क्षेत्र में प्रवेश करती है और बीम को बाधित करती है, तो यह रिसीवर द्वारा प्राप्त सिग्नल को बदल देती है. स्लाइडिंग डोर अनुप्रयोगों में,यह परिवर्तन दरवाजे के आंदोलन को नियंत्रित करने के लिए स्वयं का पता लगाने तंत्र के लिए प्रेरित करता हैसुरक्षा प्रणालियों के लिए, एक बाधित बीम एक अलार्म सिग्नल भेज सकता है।

V. स्थापना के निर्देश

1. इसे खोलने के लिए IR-20M के सामने के पैनल को खोलें।
2. केबलों को उनके आवासों में डालें और उपयुक्त लंगरों या शिकंजा का उपयोग करके आधार को दीवार पर लगाएं।
3. 12 से 24 वी डीसी/एसी सीमा के भीतर बिजली की आपूर्ति कनेक्ट करें।
4. रिसीवर पर लाल एलईडी की स्थिति की जाँच करें; यह उचित सेटअप के साथ बंद होना चाहिए। बीम को बाधित करने से इसे चालू करना चाहिए।
5. सेंसर को सामने के पैनल से ढक लें और उसे सुरक्षित करें।
6. कई बार बीम को बाधित करके रिले प्रतिक्रिया का परीक्षण करें।

VI. आवेदन

1. ​गेट और डोर ऑटोमेशन
   • द्वारों में शरीर के प्रेरण के लिए और दरवाजों और खिड़कियों में चोरी विरोधी पता लगाने के लिए प्रयोग किया जाता है।
2. ​सुरक्षा प्रणाली
   • स्कूलों, वाणिज्यिक भवनों, अस्पतालों और घरों में सुरक्षा सेटअप के लिए उपयुक्त।

VII. निष्कर्ष
जुटाई आईआर -20 सेंसर आउटडोर डिटेक्शन कार्यों के लिए एक विश्वसनीय और कुशल समाधान है, जो उन्नत सुविधाओं, विश्वसनीय संचालन और उपयोगकर्ता के अनुकूल डिजाइन को जोड़ती है।
