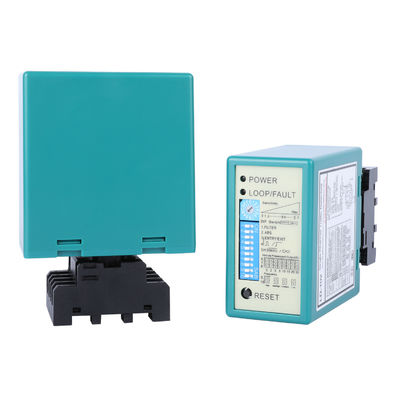

Single Channel Vehicle Loop Sensor for Parking Barrier Gates Trucks Motorcycles and Industrial Forklifts

ब्रांड:​जूटाई (शेन्ज़ेन जुटाई कॉम कंपनी लिमिटेड)

मॉडल:​ एलडी-100 (एसी 100-240वी)/एलडी-102 (डीसी 12-24वी)

वैकल्पिक नाम: लूप डिटेक्टर, लूप सेंसर, वाहन लूप सेंसर, पार्किंग एंट्री सेंसर

उत्पाद अवलोकन

इस एकल चैनल लूप डिटेक्टर को जमीन की सतह के अंदर या नीचे उचित रूप से स्थापित इंडक्टिव लूप द्वारा बनाए गए विद्युत चुम्बकीय क्षेत्र में परिवर्तन को महसूस करके वाहनों की पहचान करने के लिए इंजीनियर किया गया है। यह स्वचालित प्रणालियों में एक विश्वसनीय घटक के रूप में कार्य करता है जिसके लिए पार्किंग प्रवेश और निकास बाधाओं, औद्योगिक ओवरहेड दरवाजे और पहुंच नियंत्रण बिंदुओं जैसे सटीक वाहन पहचान की आवश्यकता होती है।

इकाई ट्रक, मोटरसाइकिल और फोर्कलिफ्ट सहित विभिन्न प्रकार के वाहन की उपस्थिति की पहचान करने में सक्षम है। यह अपने रिले संपर्कों के माध्यम से क्षणिक और निरंतर दोनों आउटपुट विकल्प प्रदान करता है, जिससे इसे विभिन्न प्रकार के नियंत्रण कार्यों जैसे कि गेट खोलना, लाइट सक्रिय करना या वाहनों की गिनती के लिए उपयोग करना संभव हो जाता है।

मुख्य विशेषताएं

• पार्किंग स्थल, लोडिंग डॉक और औद्योगिक प्रवेश द्वारों पर स्थापित आगमनात्मक वाहन लूप के साथ काम करने के लिए डिज़ाइन किया गया

• यात्री कारों, वाणिज्यिक ट्रकों, दो-पहिया मोटरसाइकिलों और औद्योगिक फोर्कलिफ्ट जैसे वाहन प्रकारों की एक विस्तृत श्रृंखला के लिए विश्वसनीय पहचान प्रदान करता है

• दो अलग-अलग रिले आउटपुट से सुसज्जित जिनका उपयोग उपस्थिति या क्षणिक ट्रिगर घटना को इंगित करने के लिए किया जा सकता है

• समायोज्य संवेदनशीलता नियंत्रण इंस्टॉलरों को डिटेक्टर के प्रदर्शन को लूप आकार, तार घुमाव और इंस्टॉलेशन वातावरण से मेल करने की अनुमति देता है

• उपयोग में आसान डीआईपी स्विच सेटिंग्स के माध्यम से एकाधिक कॉन्फ़िगरेशन विकल्प उपलब्ध हैं

• मॉडल चयन के आधार पर एसी और डीसी दोनों पावर संस्करणों का समर्थन करता है

• उपयुक्त बाड़ों में स्थापित होने पर इनडोर और आउटडोर दोनों वातावरणों में स्थिर संचालन के लिए डिज़ाइन किया गया

सामान्य उपयोग के मामले

• स्वचालित पार्किंग बैरियर गेट सिस्टम जिन्हें खोलने या बंद करने से पहले वाहन की उपस्थिति की आवश्यकता होती है

• औद्योगिक सुविधा दरवाजे और रोलर शटर जहां फोर्कलिफ्ट और अन्य मशीनरी का पता लगाया जाना चाहिए

• टोल स्टेशन और प्रवेश चौकियां जहां आगे बढ़ने से पहले वाहनों की पहचान करना आवश्यक है

• अभिगम नियंत्रण प्रणालियाँ जो वाहन का पता लगाने के आधार पर प्रवेश को प्रतिबंधित या अनुमति देती हैं

• यातायात प्रबंधन और वाहन गणना अनुप्रयोग

• समय-आधारित प्रवेश प्रणाली और पार्किंग प्रबंधन समाधान

• वेयरहाउस लोडिंग बे और वाहन-संचालित उपकरण क्षेत्र

समर्थित वाहन प्रकार

लूप डिटेक्टर मेटल बॉडी वाले वाहनों के विभिन्न रूपों का पता लगाने के लिए प्रभावी है, जिनमें शामिल हैं, लेकिन इन्हीं तक सीमित नहीं हैं:

• मानक यात्री वाहन

• वाणिज्यिक ट्रक और डिलीवरी वैन

• मोटरसाइकिलें और स्कूटर

• औद्योगिक फोर्कलिफ्ट और छोटी मशीनरी

• लूप फ़ील्ड को बदलने के लिए पर्याप्त धातु द्रव्यमान वाले अन्य वाहन

सुसंगत और सटीक पहचान परिणाम सुनिश्चित करने के लिए आगमनात्मक लूप की उचित स्थापना आवश्यक है।

पता लगाने के तरीके

यह उपकरण वाहन का पता लगाने के दो प्राथमिक तरीकों का समर्थन करता है:

• ​उपस्थिति पहचान मोड:​​ आउटपुट रिले को तब तक सक्रिय रखता है जब तक वाहन लूप के ऊपर रहता है। किसी गेट को खुला रखने या किसी जगह के कब्जे का संकेत देने के लिए उपयोगी।

• पल्स डिटेक्शन मोड: जब किसी वाहन का पहली बार पता चलता है तो एक छोटा आउटपुट सिग्नल उत्पन्न होता है। आमतौर पर इसका उपयोग किसी अवरोध को खोलने या किसी प्रविष्टि को रिकॉर्ड करने जैसी कार्रवाई शुरू करने के लिए किया जाता है।

डिटेक्शन सेटिंग्स

• ​संवेदनशीलता स्तर:​ विभिन्न लूप कॉन्फ़िगरेशन के साथ उचित संचालन सुनिश्चित करने के लिए समायोजित किया जा सकता है। अधिक संवेदनशील सेटिंग्स छोटे या कम तार घुमावों के लिए उपयुक्त हैं। कम संवेदनशील सेटिंग्स बड़े लूप या उच्च-ट्रैफ़िक क्षेत्रों के साथ बेहतर काम करती हैं।

• ​रिले सक्रियण समय:​ आउटपुट अवधि को नियंत्रित डिवाइस की आवश्यकताओं से मेल खाने के लिए सेट किया जा सकता है, जैसे कि गेट कितने समय तक खुला रहना चाहिए।

• ​मोड चयन:​ हस्तक्षेप को कम करने के लिए ऑटो-रीसेट, मैन्युअल होल्ड, टेस्ट मोड और फ़्रीक्वेंसी विकल्पों सहित विभिन्न ऑपरेटिंग व्यवहारों में से चुनें।

• ​फ़्रीक्वेंसी रेंज:​​ जब कई डिटेक्टर नजदीक में स्थापित किए जाते हैं तो क्रॉस-टॉक को रोकने में मदद के लिए एडजस्टेबल

डीआईपी स्विच सेटिंग्स में किए गए किसी भी समायोजन को प्रभावी होने के लिए डिवाइस के रीसेट की आवश्यकता होती है।

लूप स्थापना विवरण

डिटेक्टर एक या अधिक आगमनात्मक लूपों पर निर्भर करता है जो जमीन में स्थापित होते हैं। ये लूप आम तौर पर लूप के आकार में स्थापित फंसे हुए तांबे के तार से बनाए जाते हैं और फिर एपॉक्सी या डामर जैसी टिकाऊ सामग्री का उपयोग करके फुटपाथ में सील कर दिए जाते हैं।

लूप आकार के आधार पर लूप घुमावों के लिए सामान्य मार्गदर्शन:

• परिधि में 3 से 4 मीटर के आसपास लूप: 6 तार मोड़

• 4 से 6 मीटर के आसपास लूप: 5 मोड़

• 6 से 10 मीटर के आसपास लूप: 4 मोड़

• 10 से 20 मीटर के आसपास लूप: 3 मोड़

• 20 मीटर से अधिक लूप: 2 मोड़

सर्वोत्तम परिणामों के लिए, यदि एक ही क्षेत्र में एकाधिक इकाइयों का उपयोग किया जाता है तो लूपों को एक दूसरे से कम से कम 2 मीटर की दूरी पर स्थापित किया जाना चाहिए। लूप और डिटेक्टर के बीच लंबी केबल चलती है, सिग्नल की अखंडता को बनाए रखने के लिए परिरक्षित केबल का उपयोग करना चाहिए।

बिजली आपूर्ति विकल्प

• ​LD-100 मॉडल:​ 100-240V AC पावर इनपुट के लिए डिज़ाइन किया गया

• ​LD-102 मॉडल:​ 12-24V DC पावर इनपुट के लिए डिज़ाइन किया गया

सही संचालन और आसान स्थापना सुनिश्चित करने के लिए उस संस्करण का चयन करें जो आपके मौजूदा पावर स्रोत से मेल खाता हो।

यह एक विश्वसनीय विकल्प क्यों है?

• वास्तविक दुनिया की पार्किंग और एक्सेस अनुप्रयोगों में उपयोग के लिए इंस्टॉलरों द्वारा विश्वसनीय

• विभिन्न प्रकार के वाहन और लूप सेटअप को संभालने के लिए पर्याप्त लचीला

• जटिल प्रोग्रामिंग के बिना कॉन्फ़िगर और समायोजित करना आसान है

• इनडोर और आउटडोर दोनों वातावरणों में दीर्घकालिक विश्वसनीयता के लिए डिज़ाइन किया गया

• गेट नियंत्रकों, एक्सेस सिस्टम और स्वचालन उपकरणों की एक विस्तृत श्रृंखला के साथ संगत

उत्पाद पैरामीटर:



स्विच 2 (डिप्सविच सेटिंग्स)


1.डीआईपी 1 और डीआईपी 2 सेटिंग विशेष कार्य


2.डीआईपी 3 और डीआईपी 4 सेटिंग रिले बी आउटपुट


3. डीआईपी 5 सेटिंग स्वचालित रीसेट


4. डीआईपी 6 और डीआईपी 7 और डीआईपी 8 सेटिंग रिले एक विलंब


5. डीआईपी 9 और डीआईपी 10 सेटिंग फ्रीक्वेंसी (40 K से 100 KHz)। हस्तक्षेप से बचने के लिए उपयोग किया जाता है



लूप स्थापना:





अन्य ब्रांडों की तुलना में



बड़े पैमाने पर उत्पादन:

हमारी उत्पादन लाइन अत्यधिक पूर्णता के लूप डिटेक्टर उत्पादों को वितरित करने के लिए कुशल बड़े पैमाने पर उत्पादन, कठोर गुणवत्ता नियंत्रण और संपूर्ण प्री-शिपमेंट परीक्षण सुनिश्चित करती है।




एलडी-100 एकल चैनल, बॉक्सिंग, 1 प्रकार 11पिन 100-240वीएसी (ईयू मानक) को जोड़ता है
एलडी-102 एकल चैनल, बॉक्सिंग, 1 प्रकार 11पिन 12-24वीएडीसी (ईयू मानक) को जोड़ता है
एलडी-105 एकल चैनल, बॉक्सिंग, 2 प्रकार 11पिन 100-240वीएसी (यूएसए मानक) को जोड़ता है
एलडी-106 एकल चैनल, बॉक्सिंग, 2 प्रकार 11पिन 12-24वीएडीसी (यूएसए मानक) को जोड़ता है



प्रमाणीकरण:




अक्सर पूछे जाने वाले प्रश्न:

1. हम आप पर कैसे भरोसा कर सकते हैं? JUTAI 15 वर्षों से अधिक अनुभव के साथ वाहन लूप डिटेक्टरों का एक पेशेवर निर्माता है। हमने अंतरों को समझते हुए यूरोप और चीन के सभी ब्रांडों का परीक्षण किया है। हमारा लूप डिटेक्टर आपकी परियोजनाओं के लिए उपयुक्त है।

2. हमें क्यों चुनें? हमारा लक्ष्य विन-विन बिजनेस सिचुएशन है!!!

   • JUTAI लूप डिटेक्टर डिलीवरी की तारीख से 2 साल की वारंटी के साथ आता है।
   • किसी भी तकनीकी समस्या के लिए ऑनलाइन समर्थन के साथ 24/7 बिक्री उपरांत सेवा।
   • हम छोटे या बड़े ऑर्डर (ओईएम/ओडीएम) स्वीकार करते हैं।
   • किसी भी उत्पाद की समस्या होने पर नए उत्पादों का प्रतिस्थापन।
   • ग्राहकों के लिए बाज़ार सुरक्षा.

3. आपका MOQ क्या है? हम नमूना आदेश या बड़े ऑर्डर स्वीकार करते हैं। हम समझते हैं कि नए ग्राहक हमारी गुणवत्ता और सेवा का आकलन करने के लिए नमूनों का परीक्षण करना चाह सकते हैं।

4. आपकी डिलीवरी का समय क्या है? सटीक ऑर्डर मात्रा और स्टॉक उपलब्धता के आधार पर लगभग 2 से 10 कार्य दिवस।

5. क्या आपके उत्पादों को अनुकूलित किया जा सकता है? हां बेशक। कृपया हमारी बिक्री टीम के साथ अपनी सटीक आवश्यकताओं पर चर्चा करें, क्योंकि हम OEM/ODM सेवाएं प्रदान करते हैं।
