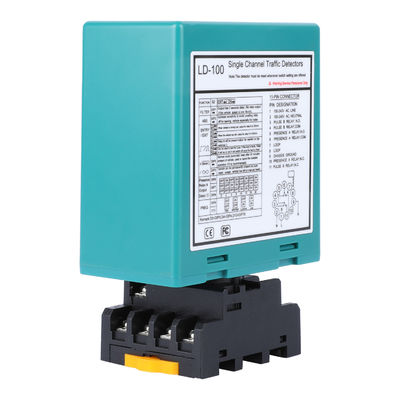

Adjustable Loop Detector for Parking Boom Barrier with Relay Output to Detect Trucks

ब्रांड: JUTAI (Shenzhen Jutai Comm Co., Ltd.)

मॉडल: एलडी-100 (एसी 100-240V) / एलडी-102 (डीसी 12-24V)

वैकल्पिक नामः लूप डिटेक्टर, लूप सेंसर, वाहन लूप सेंसर, पार्किंग प्रवेश सेंसर

उत्पाद का अवलोकन

This single channel loop detector is engineered to identify vehicles by sensing changes in the electromagnetic field created by a properly installed inductive loop placed in or under the ground surfaceयह स्वचालित प्रणालियों में एक विश्वसनीय घटक के रूप में कार्य करता है जिसके लिए सटीक वाहन का पता लगाने की आवश्यकता होती है जैसे पार्किंग प्रवेश और निकास बाधाएं, औद्योगिक ऊपरी दरवाजे और पहुंच नियंत्रण बिंदु।

यह इकाई ट्रकों, मोटरसाइकिलों और फोर्कलिफ्ट सहित विभिन्न प्रकार के वाहनों की उपस्थिति की पहचान करने में सक्षम है।यह अपने रिले संपर्क के माध्यम से दोनों क्षणिक और निरंतर आउटपुट विकल्प प्रदान करता है, जिससे इसका उपयोग विभिन्न प्रकार के नियंत्रण कार्यों के लिए किया जा सकता है जैसे कि गेट खोलना, प्रकाश को सक्रिय करना या वाहनों की गिनती करना।

मुख्य विशेषताएं

• पार्किंग स्थल, लोडिंग डॉक और औद्योगिक प्रवेश द्वारों पर स्थापित प्रेरक वाहन लूप के साथ काम करने के लिए डिज़ाइन किया गया

• यात्री कारों, वाणिज्यिक ट्रकों, दोपहिया मोटरसाइकिलों और औद्योगिक फोर्कलिफ्ट जैसे वाहनों की एक विस्तृत श्रृंखला के लिए विश्वसनीय पता लगाने प्रदान करता है

• दो अलग रिले आउटपुट से लैस जो या तो उपस्थिति या क्षणिक ट्रिगर घटना को इंगित करने के लिए इस्तेमाल किया जा सकता है

• समायोज्य संवेदनशीलता नियंत्रण इंस्टॉलरों को लूप आकार, तार मोड़ और स्थापना वातावरण के लिए डिटेक्टर प्रदर्शन से मेल खाने की अनुमति देता है

• उपयोग करने में आसान डीआईपी स्विच सेटिंग्स के माध्यम से कई विन्यास विकल्प उपलब्ध हैं

• मॉडल चयन के आधार पर एसी और डीसी पावर दोनों संस्करणों का समर्थन करता है

• उपयुक्त आवरणों में स्थापित होने पर इनडोर और आउटडोर दोनों वातावरणों में स्थिर संचालन के लिए डिज़ाइन किया गया

सामान्य उपयोग के मामले

• स्वचालित पार्किंग बाधा गेट प्रणाली जो खोलने या बंद करने से पहले वाहन की उपस्थिति की आवश्यकता होती है

• औद्योगिक सुविधाओं के दरवाजे और रोलर शटर जहां फोर्कलिफ्ट और अन्य मशीनरी का पता लगाना आवश्यक है

• टोल स्टेशन और प्रवेश नियंत्रण बिंदु जहां वाहनों को आगे बढ़ने से पहले पहचानने की आवश्यकता होती है

• प्रवेश नियंत्रण प्रणाली जो वाहन के पता लगाने के आधार पर प्रवेश को प्रतिबंधित या अनुमति देती है

• यातायात प्रबंधन और वाहन गणना अनुप्रयोग

• समय आधारित प्रविष्टि प्रणाली और पार्किंग प्रबंधन समाधान

• गोदाम लोडिंग बे और वाहन संचालित उपकरण क्षेत्र

समर्थित वाहन प्रकार

लूप डिटेक्टर धातु के शरीर वाले वाहनों के विभिन्न रूपों का पता लगाने के लिए प्रभावी है, जिनमें निम्न शामिल हैं, लेकिन इन तक सीमित नहीं हैंः

• मानक यात्री वाहन

• वाणिज्यिक ट्रक और डिलिवरी वैन

• मोटरसाइकिल और स्कूटर

• औद्योगिक फोर्कलिफ्ट और छोटी मशीनरी

• लूप क्षेत्र को बदलने के लिए पर्याप्त धातु द्रव्यमान वाले अन्य वाहन

लगातार और सटीक पता लगाने के परिणाम सुनिश्चित करने के लिए प्रेरक लूप की उचित स्थापना आवश्यक है।

पता लगाने के तरीके

यह उपकरण वाहन का पता लगाने के दो प्राथमिक तरीकों का समर्थन करता हैः

• उपस्थिति पता लगाने का मोड: जब तक कोई वाहन लूप पर रहता है तब तक आउटपुट रिले को सक्रिय रखता है। एक गेट को खुला रखने या एक स्थान पर कब्जा करने के लिए उपयोगी।

• पल्स डिटेक्शन मोड: वाहन का पहली बार पता लगाने पर एक छोटा आउटपुट सिग्नल उत्पन्न करता है। आमतौर पर एक बाधा खोलने या प्रवेश को रिकॉर्ड करने जैसी कार्रवाई शुरू करने के लिए उपयोग किया जाता है।

पता लगाने की सेटिंग

• संवेदनशीलता स्तरः विभिन्न लूप विन्यासों के साथ उचित संचालन सुनिश्चित करने के लिए समायोजित किया जा सकता है। अधिक संवेदनशील सेटिंग्स छोटे या कम तार मोड़ के लिए उपयुक्त हैं।कम संवेदनशील सेटिंग्स बड़े लूप या उच्च यातायात क्षेत्रों के साथ बेहतर काम करती हैं.

• रिले सक्रियण समयः आउटपुट अवधि को नियंत्रित उपकरण की जरूरतों के अनुरूप सेट किया जा सकता है, जैसे कि कब तक एक गेट खुला रहना चाहिए।

• मोड चयनः हस्तक्षेप को कम करने के लिए ऑटो-रीसेट, मैनुअल होल्ड, परीक्षण मोड और आवृत्ति विकल्प सहित विभिन्न ऑपरेटिंग व्यवहारों के बीच चुनें।

• आवृत्ति सीमाः निकट निकटता में कई डिटेक्टर स्थापित होने पर क्रॉस-टॉक को रोकने में मदद करने के लिए समायोज्य

डीआईपी स्विच सेटिंग्स में किए गए किसी भी समायोजन को प्रभावी होने के लिए डिवाइस को रीसेट करने की आवश्यकता होती है।

लूप की स्थापना का विवरण

डिटेक्टर एक या एक से अधिक इंडक्टिव लूप पर निर्भर करता है जो जमीन में स्थापित होते हैं।ये लूप आम तौर पर एक लूप के रूप में स्थापित स्ट्रैंड तांबे के तार से बने होते हैं और फिर एक टिकाऊ सामग्री जैसे एपॉक्सी या डामर का उपयोग करके फुटपाथ में सील होते हैं.

लूप आकार के आधार पर लूप घुमाव के लिए सामान्य मार्गदर्शनः

• परिधि में 3 से 4 मीटर के आसपास लूपः 6 तार मोड़

• 4 से 6 मीटर के आसपास लूपः 5 मोड़

• 6 से 10 मीटर के आसपास लूपः 4 मोड़

• 10 से 20 मीटर के आसपास लूपः 3 मोड़

• 20 मीटर से अधिक लूपः 2 मोड़

सर्वोत्तम परिणामों के लिए, यदि एक ही क्षेत्र में कई इकाइयों का उपयोग किया जाता है, तो लूप को एक दूसरे से कम से कम 2 मीटर की दूरी पर स्थापित किया जाना चाहिए।लूप और डिटेक्टर के बीच लंबी केबल चलती है सिग्नल अखंडता बनाए रखने के लिए परिरक्षित केबल का उपयोग करना चाहिए.

विद्युत आपूर्ति विकल्प

• LD-100 मॉडल: 100-240V AC पावर इनपुट के लिए डिज़ाइन किया गया

• LD-102 मॉडल: 12-24V DC पावर इनपुट के लिए डिज़ाइन किया गया

सही संचालन और आसान स्थापना सुनिश्चित करने के लिए अपने मौजूदा बिजली स्रोत से मेल खाने वाला संस्करण चुनें।

क्यों यह एक विश्वसनीय विकल्प है

• वास्तविक दुनिया में पार्किंग और पहुँच अनुप्रयोगों में उपयोग के लिए इंस्टॉलरों द्वारा विश्वसनीय

• विभिन्न प्रकार के वाहनों और लूप सेटअप को संभालने के लिए पर्याप्त लचीला

• जटिल प्रोग्रामिंग के बिना विन्यास और समायोजन के लिए आसान

• इनडोर और आउटडोर दोनों वातावरणों में दीर्घकालिक विश्वसनीयता के लिए डिज़ाइन किया गया

• गेट नियंत्रकों, पहुँच प्रणालियों और स्वचालन उपकरणों की एक विस्तृत श्रृंखला के साथ संगत

उत्पाद पैरामीटरः



स्विच 2 (डिप्सविच सेटिंग्स)


1.डीआईपी 1 और डीआईपी 2 विशेष कार्यों की स्थापना


2.डीआईपी 3 और डीआईपी 4 सेटिंग रिले बी आउटपुट


3. डीआईपी 5 स्वचालित रीसेट सेट करना


4. डीआईपी 6 और डीआईपी 7 और डीआईपी 8 रिले एक देरी की स्थापना


5. डीआईपी 9 और डीआईपी 10 सेटिंग आवृत्ति (40 के से 100 केएचजेड) । हस्तक्षेप से बचने के लिए प्रयोग किया जाता है



लूप की स्थापनाः






अन्य ब्रांडों की तुलना में



बड़े पैमाने पर उत्पादन:

हमारी उत्पादन लाइन अत्यधिक पूर्णता के लूप डिटेक्टर उत्पादों को वितरित करने के लिए कुशल बड़े पैमाने पर उत्पादन, कठोर गुणवत्ता नियंत्रण और गहन पूर्व-शिपमेंट परीक्षण सुनिश्चित करती है।




एलडी-100 एकल चैनल, बॉक्स, 1 प्रकार 11पिन 100-240VAC ((यूरोपीय संघ मानक) कनेक्ट करता है
LD-102 एकल चैनल, बॉक्स, 1 प्रकार 11पिन 12-24VADC ((यूरोपीय संघ मानक) कनेक्ट करता है
एलडी-105 एकल चैनल, बॉक्स, 2 प्रकार 11पिन कनेक्ट 100-240VAC ((यूएसए मानक)
एलडी-106 एकल चैनल, बॉक्स, 2 प्रकार 11पिन 12-24VADC ((यूएसए मानक) कनेक्ट करता है



प्रमाणीकरणः




अक्सर पूछे जाने वाले प्रश्न:

1. हम आप पर कैसे भरोसा कर सकते हैं? JUTAI 15 से अधिक वर्षों के अनुभव के साथ वाहन लूप डिटेक्टर का एक पेशेवर निर्माता है। हमने यूरोप और चीन के सभी ब्रांडों का परीक्षण किया है, अंतर को समझते हुए।हमारे लूप डिटेक्टर आपकी परियोजनाओं के लिए उपयुक्त है.

2. हमें क्यों चुनें? हम एक विन-विन बिजनेस स्थिति का लक्ष्य रखते हैं!

   • जुटाई लूप डिटेक्टर डिलीवरी की तारीख से 2 वर्ष की वारंटी के साथ आता है।
   • 24/7 बिक्री के बाद सेवा, किसी भी तकनीकी मुद्दों के लिए ऑनलाइन समर्थन के साथ।
   • हम छोटे या बड़े ऑर्डर (OEM/ODM) स्वीकार करते हैं।
   • किसी भी उत्पाद समस्या के मामले में नए उत्पादों का प्रतिस्थापन।
   • ग्राहकों के लिए बाजार संरक्षण।

3. आपका MOQ क्या है? हम नमूना आदेश या बड़े आदेश स्वीकार करते हैं। हम समझते हैं कि नए ग्राहक हमारी गुणवत्ता और सेवा का आकलन करने के लिए नमूने का परीक्षण करना चाह सकते हैं।

4. आपका डिलीवरी का समय क्या है? लगभग 2 से 10 कार्य दिवसों तक आदेश मात्रा और स्टॉक की उपलब्धता के आधार पर।

5. क्या आपके उत्पादों को अनुकूलित किया जा सकता है? हाँ, निश्चित रूप से। कृपया हमारी बिक्री टीम के साथ अपनी सटीक आवश्यकताओं पर चर्चा करें, क्योंकि हम OEM / ODM सेवाएं प्रदान करते हैं।
