JUTAI इंडक्टिव लूप वाहन डिटेक्टर

JUTAI लूप डिटेक्टर कहाँ उपयोग किए जाते हैं?

• पार्किंग स्थल और गैरेज: JUTAI उपयोगकर्ताओं के लिए वाहन प्रवेश/निकास का पता लगाने और पार्किंग स्थान प्रबंधन का प्रबंधन करने के लिए आदर्श, वाणिज्यिक और आवासीय गैरेज में कुशल प्रवाह सुनिश्चित करता है।
• टोल रोड और इलेक्ट्रॉनिक टोल संग्रह (ETC): JUTAI इंडक्टिव लूप डिटेक्टर सटीक लेन वाहन पहचान को सक्षम करते हैं, निर्बाध ETC लेनदेन का समर्थन करते हैं और यातायात की भीड़ को कम करते हैं।
• गेटेड समुदाय और निजी सड़कें: JUTAI डिटेक्टरों के साथ गेटेड क्षेत्रों के लिए सुरक्षा बढ़ाएँ, अनधिकृत प्रवेश को प्रतिबंधित करने के लिए विश्वसनीय वाहन एक्सेस कंट्रोल प्रदान करते हैं।
• वाणिज्यिक और औद्योगिक पार्क: JUTAI लूप डिटेक्टर ट्रक और आगंतुक वाहन प्रबंधन को सरल बनाते हैं, रसद को सुव्यवस्थित करते हैं और औद्योगिक सेटिंग्स में व्यवस्थित पार्किंग सुनिश्चित करते हैं।
• हवाई अड्डे और ट्रेन स्टेशन: JUTAI के विमानन और रेलवे ग्राहकों के लिए बिल्कुल सही, रसद वाहन निगरानी की सुविधा प्रदान करता है और माल और यात्री वाहन प्रवाह को सुचारू बनाए रखता है।
• इवेंट और प्रदर्शनी पार्किंग: JUTAI डिटेक्टर सटीक अस्थायी वाहन गिनती प्रदान करते हैं, जो इवेंट आयोजकों को पार्किंग क्षमता का प्रबंधन करने और भीड़भाड़ से बचने में मदद करते हैं।
• स्मार्ट ट्रैफिक सिस्टम: वास्तविक समय यातायात प्रवाह आँकड़ों के लिए स्मार्ट ट्रैफिक सेटअप में JUTAI इंडक्टिव लूप डिटेक्टरों को एकीकृत करें, डेटा-संचालित यातायात प्रबंधन निर्णयों का समर्थन करते हैं।
• बेड़े और डिलीवरी प्रबंधन: JUTAI डिटेक्टर वाहन प्रवेश और निकास को ट्रैक करते हैं, जिससे व्यवसाय बेड़े की गतिविधियों की निगरानी कर सकते हैं और डिलीवरी शेड्यूल को अनुकूलित कर सकते हैं।
• बस डिपो और सार्वजनिक परिवहन: JUTAI डिटेक्टरों के साथ विश्वसनीय सार्वजनिक परिवहन संचालन सुनिश्चित करें, बसों और अन्य सार्वजनिक परिवहन वाहनों की सटीक पहचान का समर्थन करते हैं।
• राजमार्ग और सड़क सुरक्षा प्रणाली: JUTAI लूप डिटेक्टर महत्वपूर्ण वाहन उपस्थिति का पता लगाते हैं, जब आवश्यक हो तो अलर्ट या यातायात नियंत्रण उपायों को ट्रिगर करके सड़क सुरक्षा को बढ़ाते हैं।

JUTAI इंडक्टिव लूप वाहन डिटेक्टर की मुख्य विशेषताएं

• दोहरा-चैनल पहचान: JUTAI के अलग-अलग CH1 और CH2 चैनल कई लेन निगरानी का समर्थन करते हैं, अतिरिक्त डिटेक्टरों की आवश्यकता को समाप्त करते हैं और स्थापना लागत को कम करते हैं।
• उच्च सटीकता: JUTAI डिटेक्टर कोई झूठे ट्रिगर सुनिश्चित नहीं करता है, सभी सड़क सतहों पर लगातार प्रदर्शन प्रदान करता है—अस्फ़ाल्ट से लेकर कंक्रीट तक—विश्वसनीय दीर्घकालिक उपयोग के लिए।
• समायोज्य संवेदनशीलता: DIP स्विच के माध्यम से 8-स्तरीय संवेदनशीलता समायोजन के साथ, JUTAI डिटेक्टरों को विभिन्न लूप आकारों के लिए अनुकूलित किया जा सकता है, विभिन्न पार्किंग स्थल और सड़क लेआउट के अनुकूल।
• रिले आउटपुट: JUTAI का अंतर्निहित रिले आउटपुट सीधे बैरियर गेट और एक्सेस कंट्रोल सिस्टम से जुड़ता है, जो मौजूदा JUTAI या तृतीय-पक्ष एक्सेस सेटअप के साथ प्लग-एंड-प्ले एकीकरण को सक्षम करता है।
• एलईडी स्थिति लाइटें: JUTAI डिटेक्टरों पर स्पष्ट एलईडी संकेतक (पावर: लाल, पहचान: हरा) समस्या निवारण को सरल बनाते हैं, जिससे रखरखाव टीमों को बिजली, पहचान या लूप स्थिति के मुद्दों की तुरंत पहचान करने की अनुमति मिलती है।
• आसान स्थापना: JUTAI इंडक्टिव लूप डिटेक्टर मानक इंडक्टिव लूप के साथ निर्बाध रूप से काम करते हैं, स्थापना समय को कम करते हैं और मौजूदा बुनियादी ढांचे में व्यवधान को कम करते हैं।

JUTAI इंडक्टिव लूप वाहन डिटेक्टर के तकनीकी विनिर्देश

JUTAI इंडक्टिव लूप वाहन डिटेक्टर क्यों चुनें?

• पार्किंग स्वचालन के लिए अनुकूलित: JUTAI डिटेक्टर उपयोगकर्ताओं के लिए प्रतीक्षा समय को कम करते हुए और समग्र पार्किंग अनुभव को बढ़ाते हुए, सुचारू बैरियर गेट संचालन सुनिश्चित करते हैं।
• सभी-वाहन पहचान: छोटी कारों से लेकर बड़े ट्रकों तक, JUTAI इंडक्टिव लूप डिटेक्टर लगातार प्रदर्शन प्रदान करते हैं, वाहन कवरेज में अंतराल को समाप्त करते हैं।
• JUTAI अनुकूलन योग्य सेटिंग्स: विशिष्ट लूप इंस्टॉलेशन से मेल खाने के लिए संवेदनशीलता और आवृत्ति को समायोजित करें, जिससे JUTAI डिटेक्टर विभिन्न इनडोर और आउटडोर वातावरण के लिए उपयुक्त हो जाते हैं।
• टिकाऊ और विश्वसनीय: उच्च गुणवत्ता वाले घटकों के साथ निर्मित, JUTAI डिटेक्टर कठोर मौसम की स्थिति और भारी उपयोग का सामना करते हुए, लंबे समय तक चलने वाला बाहरी प्रदर्शन प्रदान करते हैं।
• निर्बाध JUTAI इकोसिस्टम एकीकरण: पूरी तरह से एकीकृत एक्सेस कंट्रोल समाधान के लिए JUTAI स्वचालित बैरियर गेट, टिकट सिस्टम और सुरक्षा गेट के साथ युग्मित करें, संगतता समस्याओं को कम करना।

कनेक्शन

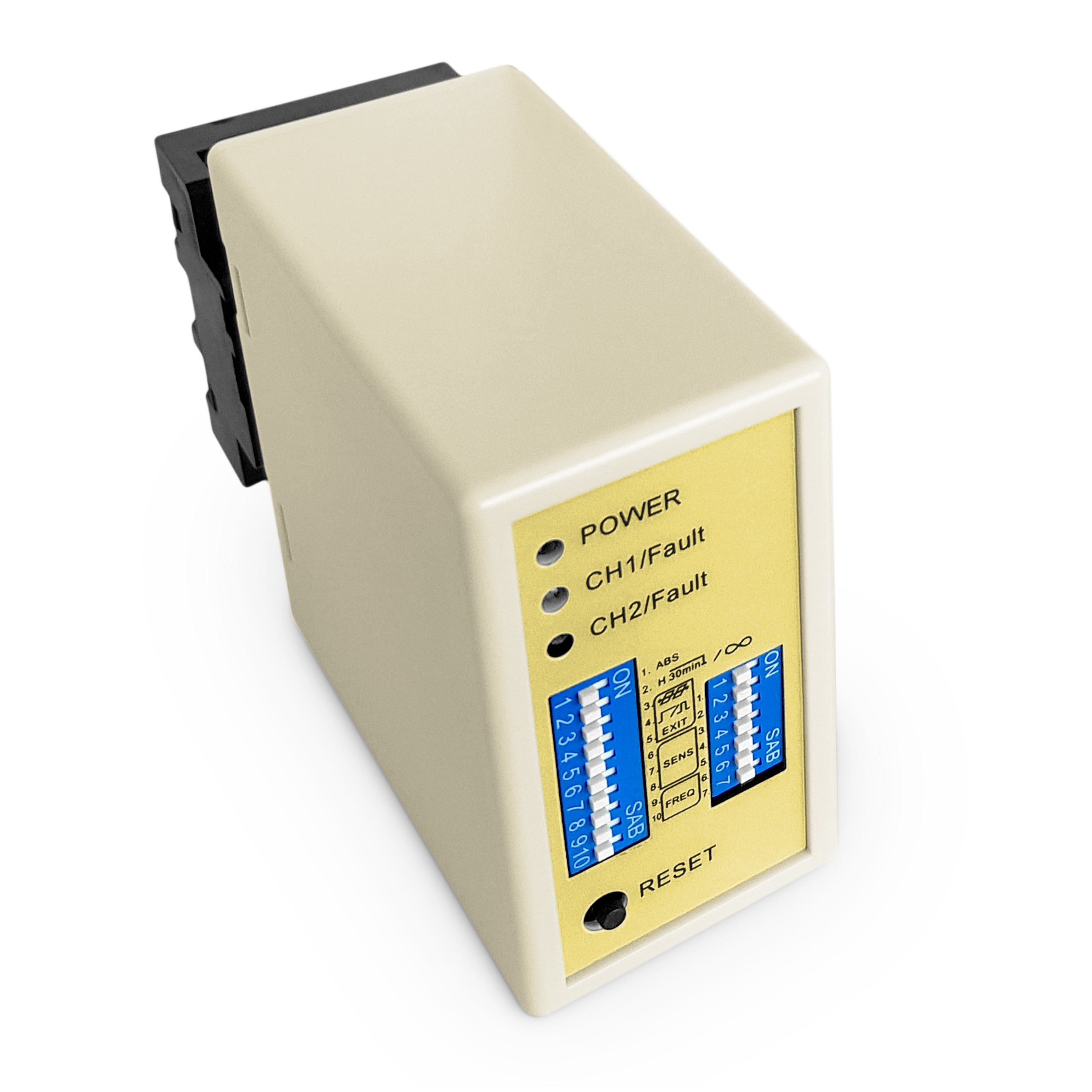

संकेतक और स्विच:

• पावर एलईडी (लाल): "पावर चालू" इंगित करने के लिए प्रकाशित होता है।
• CH1 पहचान एलईडी:
  • स्थिर चालू: वाहन पहचान को इंगित करता है।
  • धीमी झपकी: लूप शॉर्ट सर्किट या लूप के बाद अपर्याप्त घुमावों को इंगित करता है।
  • तेज़ झपकी: लूप ओपन सर्किट या लूप के बाद अत्यधिक घुमावों को इंगित करता है।
• CH2 पहचान एलईडी:
  • स्थिर चालू: वाहन पहचान को इंगित करता है।
  • धीमी झपकी: लूप शॉर्ट सर्किट या लूप के बाद अपर्याप्त घुमावों को इंगित करता है।
  • तेज़ झपकी: लूप ओपन सर्किट या लूप के बाद अत्यधिक घुमावों को इंगित करता है।

संवेदनशीलता चयन:

• संवेदनशीलता और आवृत्ति समायोजन 7-तरफा डिप स्विच और 10-तरफा डिप स्विच सेटिंग्स के माध्यम से सुगम है।
• उपयोगकर्ता प्रदान की गई तालिकाओं के अनुसार डिप स्विच स्थितियों को कॉन्फ़िगर करके 8 अलग-अलग संवेदनशीलता सेटिंग्स में से चुन सकते हैं।
• डिप स्विच 6, 7, और 8 CH1 संवेदनशीलता को नियंत्रित करते हैं, जो 0.8 (सबसे कम संवेदनशील) से 0.015 (सबसे संवेदनशील) तक होता है।
• डिप स्विच 3, 4, और 5 CH2 संवेदनशीलता को नियंत्रित करते हैं, जो 0.8 (सबसे कम संवेदनशील) से 0.015 (सबसे संवेदनशील) तक होता है।

3. स्विच 1=S1 : चैनल 1 लूप फ़ंक्शन चयन (10-तरफा डिप स्विच)

(1)(स्विच 1) DIP 1 और DIP 2 दोनों ट्रेलर के लिए विशेष संवेदनशीलता वृद्धि (दोनों चैनल)।

(2)(स्विच 1=S1) D3, D4, D5 और (स्विच 2=S2) D1, D2 विशेष फ़ंक्शन सेट करना (मोड 1, 2, 3 दिशा पहचान। मोड 4, 5, 6 सामान्य मोड, दो लूप पहचान अलग हैं)

(3)(स्विच 1=S1) D6 और D7 और D8 और (स्विच 2=S2) D3 और D4 और D5 CH1 और CH2 संवेदनशीलता चयन सेट करना (आठ स्तर विकल्प)।

(4)(स्विच 1=S1) D9 और D10 और (स्विच2=S2) D6, D7 आवृत्ति सेट करना (20 K से 100 KHz)।

* रीसेट बटन : कृपया ध्यान दें : डिप स्विच में कोई भी सेटिंग परिवर्तन करने पर LD-200 को हर बार रीसेट किया जाना चाहिए।

स्थापना सावधानियां और समस्या निवारण:

1. कॉइल कटिंग आकार और एम्बेडिंग दिशानिर्देश दाईं ओर आरेख में दिखाए गए हैं।
2. इंडक्शन कॉइल के लिए फेरोमैग्नेटिक तारों का उपयोग करने की अनुशंसा की जाती है, जिसकी कुल लंबाई 500 मीटर तक हो।
3. कॉइल का कटिंग आकार 1.0 से 2.0 मीटर की लंबाई और 0.8 से 1.2 मीटर की चौड़ाई के साथ एक आयत होना चाहिए, जितना संभव हो सके कोनों पर समकोण से बचना चाहिए।
4. बुनियादी विशिष्ट कॉइल घुमावों का अनुशंसित स्थापना अवलोकन:

स्थापना करते समय, कृपया उत्पाद प्लग और सॉकेट को ऊर्ध्वाधर दिशा में रखें

अनुप्रयोग

JUTAI LD200/202 डबल-चैनल वाहन लूप डिटेक्टर श्रृंखला, दिशा पहचान फ़ंक्शन से लैस, कई सिंगल-चैनल प्रवेश और निकास परिदृश्यों के लिए आदर्श है। जब JUTAI वन डोर कंट्रोलर (मॉडल: AC-11), JUTAI गेट बैरियर (मॉडल: BR-110), और JUTAI लॉन्ग-रेंज RFID रीडर (मॉडल: PUHF-9) के साथ एकीकृत किया जाता है, साथ ही उच्च तापमान प्रतिरोध लूप कॉइल (मॉडल: JTHT-11), तो यह सिंगल-चैनल प्रवेश/निकास एक्सेस कंट्रोल सिस्टम के लिए एक निर्बाध समाधान बनाता है।

कार्य सिद्धांत इस प्रकार है:

1. प्रवेश प्रक्रिया:

   • जब कोई कार समुदाय या पार्किंग स्थल में प्रवेश करती है, तो दो लूप कॉइल एक साथ दबाए जाते हैं।
   • JUTAI डबल चैनल लूप डिटेक्टर (LD-200/202) प्रवेश द्वार पर स्थित UHF रीडर को ट्रिगर करता है।
   • UHF रीडर कार्ड आईडी पढ़ता है और इसे वीगैंड आउटपुट के माध्यम से नियंत्रक (AC-11) को भेजता है।
   • नियंत्रक आईडी की वैधता को सत्यापित करता है और गेट बैरियर खोलने के लिए एक रिले सिग्नल आउटपुट करता है।
   • कार समुदाय या पार्किंग स्थल में प्रवेश करती है, और जैसे ही वह बैरियर गेट से गुजरती है, बैरियर आर्म स्वचालित रूप से नीचे हो जाता है।
   • JUTAI सिंगल चैनल लूप डिटेक्टर (LD-100/102) इस प्रक्रिया के दौरान सुरक्षा और एंटी-स्मैशिंग कार्यक्षमता सुनिश्चित करता है।

2. निकास प्रक्रिया:

   • जब कोई कार समुदाय या पार्किंग स्थल से बाहर निकलती है, तो वह अंदर के UHF रीडर से गुजरती है।
   • LD-200/LD-202 UHF रीडर को ट्रिगर करता है, जो कार्ड पढ़ता है और आईडी को नियंत्रक को भेजता है।
   • नियंत्रक आईडी की वैधता को सत्यापित करता है और कार को बाहर निकलने के लिए गेट बैरियर खोलने के लिए एक रिले सिग्नल आउटपुट करता है।
   • जैसे ही कार बैरियर गेट से गुजरती है, बैरियर आर्म स्वचालित रूप से नीचे हो जाता है।
   • LD-100/102 इस प्रक्रिया के दौरान सुरक्षा और एंटी-स्मैशिंग कार्यक्षमता प्रदान करता है।

3. दिशा पहचान:

   • LD-200/LD-202 का दिशा पहचान फ़ंक्शन यह सुनिश्चित करता है कि डबल चैनल लूप डिटेक्टर कार के दूसरे UHF रीडर से गुजरने पर फिर से सिग्नल ट्रिगर न करे, जिससे सिस्टम में केवल प्रवेश या निकास रिकॉर्ड दर्ज किए जाते हैं।

JUTAI LD-200/202 डबल चैनल लूप डिटेक्टर दो स्वतंत्र सिंगल-चैनल लूप डिटेक्टर के रूप में भी कार्य कर सकता है। यह कॉन्फ़िगरेशन मानक एक-इन और एक-आउट पार्किंग स्थलों के लिए उपयुक्त है, जहां प्रवेश और निकास दोनों पर एक बैरियर और एक लंबी दूरी का रीडर होता है।

इस सेटअप में, एक लूप कॉइल का उपयोग रीडर को ट्रिगर करने और कार्ड पढ़ने के लिए किया जाता है, जबकि दूसरा लूप कॉइल बैरियर के एंटी-स्मैशिंग फ़ंक्शन के लिए समर्पित होता है। LD-200/202 को दो स्वतंत्र लूप डिटेक्टर के रूप में उपयोग करके, आर्थिक दृष्टिकोण से एक संभावित लागत-बचत लाभ है। यह सेटअप प्रत्येक फ़ंक्शन के लिए अलग-अलग डिटेक्टरों का उपयोग करने से जुड़ी कुछ हार्डवेयर लागत को कम करता है।

यह कार्यक्षमता LD-200/202 की स्वतंत्र कार्य मोड सुविधा को सक्षम करके प्राप्त की जाती है, जिससे यह इस दोहरी क्षमता में प्रभावी ढंग से संचालित हो सकता है।
