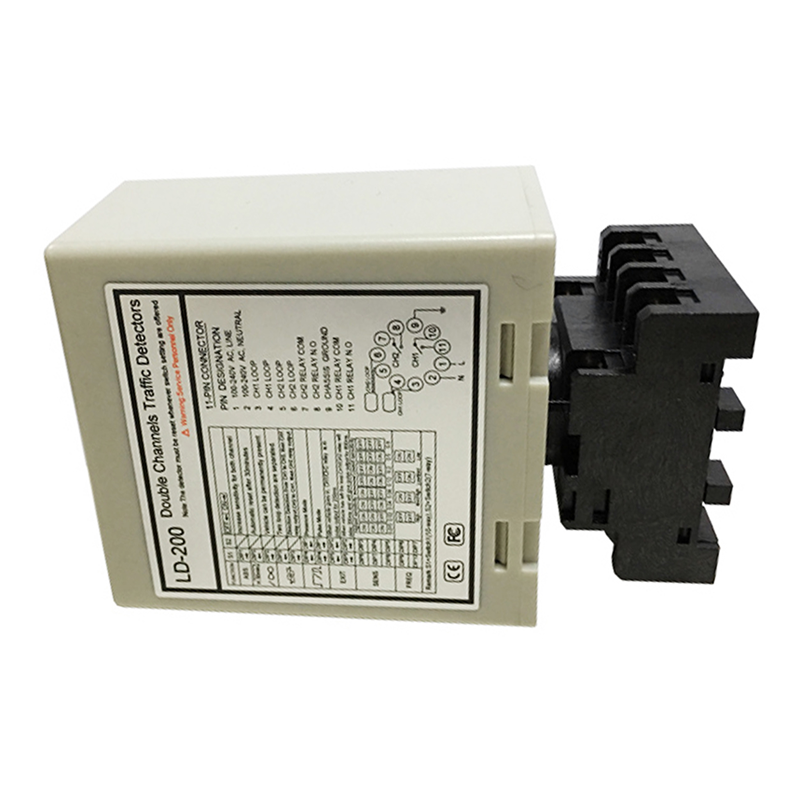

पार्किंग स्थल एक्सेस कंट्रोल और बैरियर गेट के लिए JUTAI LD-200 AC पावर इंडक्टिव लूप डिटेक्टर

पार्किंग स्थल प्रबंधन के लिए JUTAI LD-200 के मुख्य लाभ

• AC पावर सुविधा: 100-240V AC इनपुट मानक वाणिज्यिक पावर सेटअप में फिट बैठता है, इसलिए आपको JUTAI LD-200 स्थापना के लिए अतिरिक्त एडेप्टर की आवश्यकता नहीं होगी।
• ऑल-सरफेस सटीकता: डामर, कंक्रीट और फुटपाथ पर काम करता है—आउटडोर पार्किंग स्थलों के लिए बिल्कुल सही जहां मौसम और सतह की स्थिति अलग-अलग होती है।
• 8-स्तरीय संवेदनशीलता समायोजन: छोटे कारों, एसयूवी या ट्रकों के लिए संवेदनशीलता को ट्वीक करने के लिए DIP स्विच का उपयोग करें, यह सुनिश्चित करते हुए कि JUTAI LD-200 हर वाहन का पता लगाता है बिना किसी ट्रिगर को मिस किए।
• एलईडी स्थिति निगरानी: लाल पावर लाइट और हरी डिटेक्शन लाइट आपको JUTAI डिटेक्टर के प्रदर्शन की तुरंत जांच करने देती है, जिससे रखरखाव और समस्या निवारण सरल हो जाता है।

पार्किंग एक्सेस के लिए JUTAI LD-200 को क्या खास बनाता है?

JUTAI LD-200 के लिए तकनीकी विनिर्देश

JUTAI LD-200 की किसे आवश्यकता है?

• शॉपिंग सेंटर, कार्यालयों या विश्वविद्यालयों में पार्किंग स्थल प्रबंधक
• आवासीय कॉम्प्लेक्स पार्किंग गैरेज वाले संपत्ति मालिक
• वाणिज्यिक लॉट के लिए बैरियर गेट स्थापित करने वाली एक्सेस कंट्रोल कंपनियां

ETC और टोल रोड के लिए JUTAI LD-202 एकदम सही क्यों है

• DC पावर लचीलापन: 12-24V DC इनपुट सौर-संचालित टोल बूथ या बैटरी बैकअप के साथ काम करता है, जिससे JUTAI LD-202 दूरस्थ राजमार्ग स्थानों के लिए उपयुक्त हो जाता है।
• तेज़ डिटेक्शन प्रतिक्रिया: ETC रीडर के साथ सिंक करने के लिए मिलीसेकंड में ट्रिगर करता है, यह सुनिश्चित करता है कि वाहन लेन से गुजरने से पहले टोल संसाधित हो जाएं।
• दोहरे-चैनल विश्वसनीयता: एक JUTAI डिटेक्टर (CH1 और CH2) के साथ दो ETC लेन की निगरानी करें, जिससे टोल ऑपरेटरों के लिए उपकरण लागत कम हो जाती है।
• आउटडोर उपयोग के लिए टिकाऊ: राजमार्ग की स्थितियों—धूल, बारिश और अत्यधिक तापमान—का सामना करने के लिए बनाया गया है, इसलिए JUTAI LD-202 पूरे साल प्रदर्शन बनाए रखता है।

JUTAI LD-202 टोल कलेक्शन दक्षता में कैसे सुधार करता है

JUTAI LD-202 के लिए तकनीकी विनिर्देश

JUTAI LD-202 की किसे आवश्यकता है?

• ETC लेन का प्रबंधन करने वाले टोल रोड ऑपरेटर
• हाईवे सुरक्षा प्रणाली इंस्टॉलर
• टोल प्लाजा सेटअप के लिए ट्रैफिक मैनेजमेंट कंपनियां

एक्सेस कंट्रोल के लिए JUTAI इंडस्ट्रियल डिटेक्टर की मुख्य विशेषताएं

• औद्योगिक स्थायित्व: मौसम प्रतिरोधी सामग्री से बना, JUTAI डिटेक्टर सभी मौसमों में आउटडोर उपयोग को संभालता है—कोई जंग नहीं, बारिश या बर्फ में प्रदर्शन में कोई गिरावट नहीं।
• सटीक वाहन सेंसिंग: केवल धातु के वाहनों का पता लगाता है (बाइकों, पैदल चलने वालों या मलबे को अनदेखा करता है), इसलिए आपके सुरक्षा गेट केवल अधिकृत यातायात के लिए खुलते हैं।
• आसान वायरिंग: JUTAI के मानक लूप कनेक्शन (CH1: पिन 3,4; CH2: पिन 5,6) और रिले कॉन्टैक्ट का पालन करता है, इसलिए इलेक्ट्रीशियन बिना अतिरिक्त प्रशिक्षण के इसे जल्दी से स्थापित कर सकते हैं।
• संवेदनशीलता ट्यूनिंग: 8-स्तरीय DIP स्विच आपको छोटे मोटरसाइकिलों या बड़े डिलीवरी ट्रकों के लिए समायोजित करने देता है, यह सुनिश्चित करता है कि JUTAI डिटेक्टर आपकी संपत्ति के सभी वाहन प्रकारों के लिए काम करता है।

JUTAI इंडस्ट्रियल डिटेक्टर संपत्ति सुरक्षा को कैसे बढ़ाता है

JUTAI इंडस्ट्रियल डिटेक्टर के लिए तकनीकी विनिर्देश

JUTAI इंडस्ट्रियल डिटेक्टर की किसे आवश्यकता है?

• गेटेड कम्युनिटी संपत्ति प्रबंधक
• वाणिज्यिक पार्क सुविधा प्रबंधक
• कॉर्पोरेट कैंपस सुरक्षा टीमें
• विनिर्माण संयंत्र एक्सेस कंट्रोल इंस्टॉलर

कनेक्शन

संकेतक और स्विच:

• पावर एलईडी (लाल): "पावर ऑन" इंगित करने के लिए प्रकाशित होता है।
• CH1 डिटेक्शन एलईडी:
  • स्थिर चालू: वाहन का पता लगाने को इंगित करता है।
  • धीमी झिलमिलाहट: लूप शॉर्ट सर्किट या लूप के बाद अपर्याप्त घुमावों को इंगित करता है।
  • तेज़ झिलमिलाहट: लूप ओपन सर्किट या लूप के बाद अत्यधिक घुमावों को इंगित करता है।
• CH2 डिटेक्शन एलईडी:
  • स्थिर चालू: वाहन का पता लगाने को इंगित करता है।
  • धीमी झिलमिलाहट: लूप शॉर्ट सर्किट या लूप के बाद अपर्याप्त घुमावों को इंगित करता है।
  • तेज़ झिलमिलाहट: लूप ओपन सर्किट या लूप के बाद अत्यधिक घुमावों को इंगित करता है।

संवेदनशीलता चयन:

• संवेदनशीलता और आवृत्ति समायोजन 7-तरफ़ा डिप स्विच और 10-तरफ़ा डिप स्विच सेटिंग्स के माध्यम से सुगम होता है।
• उपयोगकर्ता प्रदान की गई तालिकाओं के अनुसार डिप स्विच स्थितियों को कॉन्फ़िगर करके 8 अलग-अलग संवेदनशीलता सेटिंग्स में से चुन सकते हैं।
• डिप स्विच 6, 7, और 8 CH1 संवेदनशीलता को नियंत्रित करते हैं, जो 0.8 (सबसे कम संवेदनशील) से 0.015 (सबसे संवेदनशील) तक होता है।
• डिप स्विच 3, 4, और 5 CH2 संवेदनशीलता को नियंत्रित करते हैं, जो 0.8 (सबसे कम संवेदनशील) से 0.015 (सबसे संवेदनशील) तक होता है।

3. स्विच 1=S1 : चैनल 1 लूप फ़ंक्शन चयन (10-तरफ़ा डिप स्विच)

(1)(स्विच 1) DIP 1 और DIP 2 दोनों ट्रेलर (दोनों चैनल) के लिए विशेष संवेदनशीलता वृद्धि।

(2)(स्विच 1=S1) D3, D4, D5 और (स्विच 2=S2) D1, D2 सेटिंग विशेष फ़ंक्शन (मोड 1, 2, 3 दिशा का पता लगाना। मोड 4, 5, 6 सामान्य मोड, दो लूप डिटेक्शन अलग हैं)

(3)(स्विच 1=S1) D6 और D7 और D8 और (स्विच 2=S2) D3 और D4 और D5 सेटिंग CH1 और CH2 संवेदनशीलता चयन (आठ स्तर विकल्प)।

(4)(स्विच 1=S1) D9 और D10 और (स्विच2=S2) D6, D7 सेटिंग आवृत्ति (20 K से 100 KHz)।

* रीसेट बटन : कृपया ध्यान दें : डिप स्विच में सेटिंग बदलने पर हर बार LD-200 को रीसेट किया जाना चाहिए।

स्थापना सावधानियां और समस्या निवारण:

1. कॉइल कटिंग आकार और एम्बेडिंग दिशानिर्देश दाईं ओर के आरेख में दिखाए गए हैं।
2. इंडक्शन कॉइल के लिए फेरोमैग्नेटिक तारों का उपयोग करने की अनुशंसा की जाती है, जिसकी कुल लंबाई 500 मीटर तक हो।
3. कॉइल का कटिंग आकार 1.0 से 2.0 मीटर की लंबाई और 0.8 से 1.2 मीटर की चौड़ाई के साथ एक आयत होना चाहिए, कोनों पर समकोण से जितना संभव हो सके बचना चाहिए।
4. मूलभूत विशिष्ट कॉइल घुमावों का अनुशंसित स्थापना अवलोकन:

स्थापना करते समय, कृपया उत्पाद प्लग और सॉकेट को ऊर्ध्वाधर दिशा में रखें

अनुप्रयोग

JUTAI LD200/202 डबल-चैनल वाहन लूप डिटेक्टर श्रृंखला, दिशा पहचान फ़ंक्शन से लैस, कई सिंगल-चैनल प्रवेश और निकास परिदृश्यों के लिए आदर्श है। जब JUTAI वन डोर कंट्रोलर (मॉडल: AC-11), JUTAI गेट बैरियर (मॉडल: BR-110), और JUTAI लॉन्ग-रेंज RFID रीडर (मॉडल: PUHF-9) के साथ एकीकृत किया जाता है, साथ ही उच्च तापमान प्रतिरोध लूप कॉइल (मॉडल: JTHT-11), तो यह सिंगल-चैनल प्रवेश/निकास एक्सेस कंट्रोल सिस्टम के लिए एक निर्बाध समाधान बनाता है।

कार्य करने का सिद्धांत इस प्रकार है:

1. प्रवेश प्रक्रिया:

   • जब कोई कार समुदाय या पार्किंग स्थल में प्रवेश करती है, तो दो लूप कॉइल एक साथ दबाए जाते हैं।
   • JUTAI डबल चैनल लूप डिटेक्टर (LD-200/202) प्रवेश द्वार पर स्थित UHF रीडर को ट्रिगर करता है।
   • UHF रीडर कार्ड आईडी पढ़ता है और इसे Wiegand आउटपुट के माध्यम से कंट्रोलर (AC-11) को भेजता है।
   • कंट्रोलर आईडी की वैधता को सत्यापित करता है और गेट बैरियर खोलने के लिए एक रिले सिग्नल आउटपुट करता है।
   • कार समुदाय या पार्किंग स्थल में प्रवेश करती है, और जैसे ही यह बैरियर गेट से गुजरती है, बैरियर आर्म स्वचालित रूप से नीचे हो जाता है।
   • JUTAI सिंगल चैनल लूप डिटेक्टर (LD-100/102) इस प्रक्रिया के दौरान सुरक्षा और एंटी-स्मैशिंग कार्यक्षमता सुनिश्चित करता है।

2. निकास प्रक्रिया:

   • जब कोई कार समुदाय या पार्किंग स्थल से बाहर निकलती है, तो वह अंदर के UHF रीडर से गुजरती है।
   • LD-200/LD-202 UHF रीडर को ट्रिगर करता है, जो कार्ड पढ़ता है और आईडी को कंट्रोलर को भेजता है।
   • कंट्रोलर आईडी की वैधता को सत्यापित करता है और कार के बाहर निकलने के लिए गेट बैरियर खोलने के लिए एक रिले सिग्नल आउटपुट करता है।
   • जैसे ही कार बैरियर गेट से गुजरती है, बैरियर आर्म स्वचालित रूप से नीचे हो जाता है।
   • LD-100/102 इस प्रक्रिया के दौरान सुरक्षा और एंटी-स्मैशिंग कार्यक्षमता प्रदान करता है।

3. दिशा पहचान:

   • LD-200/LD-202 का दिशा पहचान फ़ंक्शन यह सुनिश्चित करता है कि डबल चैनल लूप डिटेक्टर दूसरी बार सिग्नल को ट्रिगर न करे जब कार दूसरे UHF रीडर से गुजरती है, जिससे सिस्टम में केवल प्रवेश या निकास रिकॉर्ड दर्ज होते हैं।

JUTAI LD-200/202 डबल चैनल लूप डिटेक्टर दो स्वतंत्र सिंगल-चैनल लूप डिटेक्टर के रूप में भी कार्य कर सकता है। यह कॉन्फ़िगरेशन मानक एक-इन और एक-आउट पार्किंग स्थलों के लिए उपयुक्त है, जहां प्रवेश और निकास दोनों पर एक बैरियर और एक लंबी दूरी का रीडर होता है।

इस सेटअप में, एक लूप कॉइल का उपयोग रीडर को ट्रिगर करने और कार्ड पढ़ने के लिए किया जाता है, जबकि दूसरा लूप कॉइल बैरियर के एंटी-स्मैशिंग फ़ंक्शन के लिए समर्पित होता है। LD-200/202 को दो स्वतंत्र लूप डिटेक्टर के रूप में उपयोग करके, आर्थिक दृष्टिकोण से एक संभावित लागत-बचत लाभ है। यह सेटअप प्रत्येक फ़ंक्शन के लिए अलग-अलग डिटेक्टरों का उपयोग करने से जुड़ी कुछ हार्डवेयर लागतों को कम करता है।

यह कार्यक्षमता LD-200/202 की स्वतंत्र कार्य मोड सुविधा को सक्षम करके प्राप्त की जाती है, जिससे यह इस दोहरी क्षमता में प्रभावी ढंग से संचालित हो सकता है।
