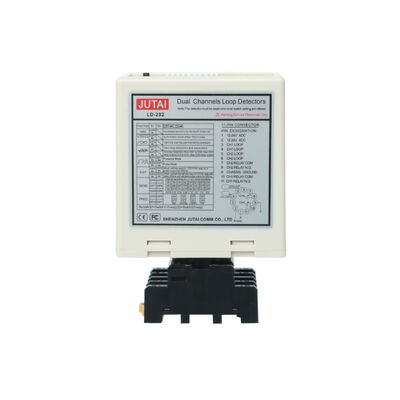

यातायात गणना के लिए दो-चैनल वाहन लूप डिटेक्टर दिशा का पता लगाने LD200 LD202
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | JUTAI |
| प्रमाणन | CE |
| मॉडल संख्या | एलडी-202 |
| दस्तावेज़ | LD-200.202.pdf |
| न्यूनतम आदेश मात्रा | 1 |
| मूल्य | negotiable |
| पैकेजिंग विवरण | दफ़्ती |
| प्रसव के समय | 5 - 8 कार्य दिवस |
| भुगतान शर्तें | टी/टी, एल/सी, डी/ए, डी/पी, वेस्टर्न यूनियन, पेपैल, मनीग्राम, अलीपे |
| आपूर्ति की क्षमता | प्रति माह 1000 टुकड़े |
निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
WhatsApp:0086 18588475571
वीचैट: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| बिजली की आवश्यकताएं | 12-24V | स्व-मोड़ रेंज | 20-2000उह |
|---|---|---|---|
| संवेदनशीलता | 16-तरफ़ा चयन योग्य/ उच्चतम 0.010%Dl/L/न्यूनतम 2.56% | प्रचालन अस्थायी | -40 ~ + 70 ℃ |
| प्रतिक्रिया का समय | चालू 10-90ms/बंद 10-90ms | विनिर्देश | 13.6*8.6*5.2 |
| प्रमुखता देना | दो-चैनल लूप डिटेक्टर,यातायात गणना के लिए वाहन लूप डिटेक्टर,LD200 लूप डिटेक्टर दिशा का पता लगाने |
||
उत्पाद विवरण
जुटाई डुअल चैनल वाहन लूप डिटेक्टर ट्रैफिक और पार्किंग प्रबंधन के लिए उन्नत दिशा का पता लगाने
The JUTAI Dual Channel Loop Detector models LD200 and LD202 are professional grade detection devices designed for advanced vehicle monitoring applications Utilizing two independent inductive loops this detector not only identifies vehicle presence but also determines the direction of travel making it ideal for traffic counting parking management and access control systems where monitoring bidirectional flow is essential
With two completely separate channels each with its own sensitivity adjustment and relay output the device offers unparalleled flexibility It supports multiple operating modes configurable via DIP switches including directional detection presence hold and pulse output modes to suit a wide array of industrial and commercial applications
प्रमुख विशेषताएं
एक साथ निगरानी के लिए दो स्वतंत्र पता लगाने के चैनल
उन्नत दिशात्मक पहचान मोड वाहन की यात्रा दिशा की पहचान करता है
दो अलग-अलग डिटेक्टरों या एक समन्वित दिशात्मक प्रणाली के रूप में कॉन्फ़िगर करने योग्य
प्रत्येक चैनल के लिए स्वतंत्र 8 स्तर संवेदनशीलता समायोजन
क्रॉस टॉक को कम करने के लिए चार चयन योग्य आवृत्ति सेटिंग्स
दोष निदान सहित शक्ति और व्यक्तिगत चैनल स्थिति के लिए एलईडी संकेतक
100 से 240V AC LD200 या 12 से 24V DC LD202 पावर इनपुट का समर्थन करता है
उपस्थिति या पल्स संकेतों के लिए चैनल प्रति समर्पित रिले आउटपुट
कॉन्फ़िगरेशन परिवर्तनों की पुष्टि के लिए मैनुअल रीसेट बटन
इनडोर और आउटडोर प्रतिष्ठानों के लिए उपयुक्त मजबूत आवास
आवेदन
पार्किंग स्थल के प्रवेश और निकास की गिनती और अधिभोग प्रबंधन
लेन के माध्यम से ड्राइव वाहन अनुक्रम और नियंत्रण
टोल स्टेशन यातायात प्रवाह की निगरानी और डेटा संग्रह
औद्योगिक स्थल में वाहनों के प्रवेश और निकास का लॉगिंग
गोदाम और रसद केंद्र उच्च गति दरवाजे नियंत्रण
शॉपिंग सेंटर पार्किंग सुविधा के प्रवेश और निकास अलगाव
हवाई अड्डे के परिधि सड़क यातायात की निगरानी
बस लेन प्रवर्तन और अनधिकृत वाहनों का पता लगाना
रैंप पर और रैंप के बाहर मोटरवे यातायात अध्ययन
लोडिंग डॉक यातायात प्रबंधन और अनुसूची
बैंक या रेस्तरां कतार प्रबंधन में ड्राइव करें
दिशा संवेदन की आवश्यकता वाले गेट ऑटोमेशन सिस्टम
चौराहों पर यातायात संकेत समन्वय
नगर नियोजन के लिए वाहनों का वर्गीकरण और गणना
पार्किंग मार्गदर्शन प्रणाली डेटा इनपुट
ईवी चार्जिंग स्टेशन प्रवेश-निकास प्रबंधन
कार धोने के दो लेन वाहन का पता लगाना
सुरक्षा नियंत्रण बिंदु वाहन प्रसंस्करण
कृषि और खनन स्थल वाहन प्रवाह विश्लेषण
औद्योगिक संयंत्रों के आंतरिक यातायात की निगरानी और सुरक्षा
तकनीकी विनिर्देश
| पैरामीटर | विनिर्देश |
|---|---|
| मॉडल | LD200 (AC) / LD202 (DC) |
| चैनल | 2 स्वतंत्र |
| विद्युत आपूर्ति | 100-240V AC (LD200) / 12-24V DC (LD202) |
| आवृत्ति सीमा | 20~100 kHz (4-चरण चयन योग्य) |
| चैनल के अनुसार संवेदनशीलता | 8-स्तर समायोज्य (0.015% से 0.8% डीएल/एल) |
| प्रतिक्रिया समय | 10 ̊90 एमएस (चालू/बंद) |
| परिचालन तापमान | -40°C से +70°C |
| रिले आउटपुट | 2 रिले (प्रत्येक चैनल COM और NO पर एक) |
| संकेतक | पावर एलईडी (लाल) + CH1 और CH2 डिटेक्शन एलईडी (हरा) |
| रीसेट फ़ंक्शन | मैनुअल रीसेट बटन |
| आर्द्रता सहिष्णुता | 95% तक (गैर-संक्षेपण) |
| लूप इंडक्टेंस रेंज | 20 ‰ 2000 μH प्रति चैनल |
| दिशा का पता लगाने के मोड | डीआईपी स्विचों के माध्यम से विन्यस्त कई मोड |
डीआईपी स्विच कॉन्फ़िगरेशन अवलोकन
स्विच 1 डीआईपी 1 2 विशेष ट्रेलर संवेदनशीलता और ऑटो रीसेट मोड
स्विच 1 डीआईपी 3 4 5 और स्विच 2 डीआईपी 1 2 ऑपरेशन मोड का चयन करें दिशा का पता लगाने या अलग चैनलों
स्विच 1 DIP 6 7 8 और स्विच 2 DIP 3 4 5 CH1 और CH2 के लिए स्वतंत्र रूप से संवेदनशीलता सेट करें
स्विच 1 डीआईपी 9 10 और स्विच 2 डीआईपी 6 7 हस्तक्षेप से बचने के लिए ऑपरेटिंग आवृत्ति सेट करें
लूप स्थापना गाइड
| लूप परिधि प्रति चैनल | अनुशंसित मोड़ |
|---|---|
| 3 से 4 मीटर | 6 मोड़ |
| 4 से 6 मीटर | 5 मोड़ |
| 6 से 10 मीटर | चार मोड़ |
| 10 से 20 मीटर | तीन मोड़ |
| 20 मीटर से अधिक | दो मोड़ |
JUTAI डबल चैनल लूप डिटेक्टर क्यों चुनें?
वाहनों के पता लगाने में 15 से अधिक वर्षों का विशेषज्ञ अनुभव
जटिल यातायात निगरानी आवश्यकताओं के लिए उन्नत दिशात्मक तर्क
उच्च विश्वसनीयता और दीर्घायु सुनिश्चित करने के लिए कठोर उत्पादन परीक्षण
उत्पाद अनुकूलन के लिए उपलब्ध OEM और ODM सेवाएं
छोटे और बड़े मात्रा के आदेशों दोनों के लिए समर्थन के साथ प्रतिस्पर्धी मूल्य निर्धारण
2 वर्ष की व्यापक वारंटी और समर्पित तकनीकी सहायता
अब ऑर्डर करें और JUTAI के साथ पेशेवर वाहन का पता लगाने और गिनती लागू करें
विस्तृत विनिर्देशों मूल्य निर्धारण नमूने और अनुकूलित OEM समाधान के लिए हमसे संपर्क करें
संबंध
संकेतक और स्विच:
- पावर एलईडी (आरईडी): "पावर ऑन" को इंगित करने के लिए प्रकाश देता है।
- सीएच1 डिटेक्शन एलईडीः
- स्थिर चालूः वाहन का पता लगाने का संकेत देता है।
- धीमी गति से झिलमिलाहट करनाः लूप के बाद लूप शॉर्ट सर्किट या अपर्याप्त मोड़ का संकेत देता है।
- तेजी से झिलमिलाहटः लूप के बाद एक लूप ओपन सर्किट या अत्यधिक मोड़ को इंगित करता है।
- सीएच2 डिटेक्शन एलईडीः
- स्थिर चालूः वाहन का पता लगाने का संकेत देता है।
- धीमी गति से झिलमिलाहट करनाः लूप के बाद लूप शॉर्ट सर्किट या अपर्याप्त मोड़ का संकेत देता है।
- तेजी से झिलमिलाहटः लूप के बाद एक लूप ओपन सर्किट या अत्यधिक मोड़ को इंगित करता है।
संवेदनशीलता चयनः
- संवेदनशीलता और आवृत्ति समायोजन 7-तरफा डिप स्विच और 10-तरफा डिप स्विच सेटिंग्स के माध्यम से सुविधाजनक है।
- उपयोगकर्ता उपलब्ध तालिकाओं के अनुसार डिप स्विच की स्थिति को कॉन्फ़िगर करके 8 अलग-अलग संवेदनशीलता सेटिंग्स में से चुन सकते हैं।
- डिप स्विच 6, 7, और 8 CH1 संवेदनशीलता को नियंत्रित करते हैं, जो 0.8 (सबसे कम संवेदनशील) से 0.015 (सबसे संवेदनशील) तक होता है।
- डिप स्विच 3, 4, और 5 CH2 संवेदनशीलता को नियंत्रित करते हैं, जो 0.8 (सबसे कम संवेदनशील) से 0.015 (सबसे संवेदनशील) तक होता है।
3. स्विच 1=S1 : चैनल 1 लूप फ़ंक्शन चयन (10 तरह की डिप स्विच)
(1) ((स्विच 1) डीआईपी 1 और डीआईपी 2 दोनों ट्रेलर (दोनों चैनलों) के लिए विशेष संवेदनशीलता वृद्धि।
(2) ((स्विच 1=S1) D3, D4, D5 और (स्विच 2=S2) D1, D2 सेटिंग विशेष कार्य (मोड1, 2, 3 दिशा पता लगाने. मोड 4, 5, 6 सामान्य मोड, दो लूप पता लगाने अलग कर रहे हैं)
(3) ((स्विच 1=S1) D6 & D7 & D8 और (स्विच 2=S2) D3 & D4 & D5 CH1 और CH2 संवेदनशीलता चयन (आठ स्तर विकल्प) की सेटिंग।
(4) ((स्विच 1=S1) D9 & D10 और (स्विच2=S2) D6, D7 सेटिंग फ्रीक्वेंसी (20 K से 100 KHz तक) ।
* रीसेट बटनः कृपया ध्यान देंः LD-200 को हर बार रीसेट किया जाना चाहिए जब डिप स्विच में सेटिंग परिवर्तन किया जाता है।
स्थापना सावधानी और समस्या निवारणः
- कॉइल काटने का आकार और एम्बेडिंग दिशानिर्देश दाईं ओर के आरेख में दिखाए गए हैं।
- इंडक्शन कॉइल के लिए 500 मीटर तक की कुल लंबाई के फेरोमैग्नेटिक तारों का उपयोग करने की सिफारिश की जाती है।
- कॉइल का काटने का आकार 1.0 से 2.0 मीटर की लंबाई और 0.8 से 1.2 मीटर की चौड़ाई का आयताकार होना चाहिए, जहां तक संभव हो कोने में सही कोणों से बचना चाहिए।
- बुनियादी विशिष्ट कॉइल घुमावों की अनुशंसित स्थापना अवलोकन
स्थापना के दौरान, कृपया उत्पाद प्लग और सॉकेट ऊर्ध्वाधर दिशा में रखें
आवेदन
JUTAI LD200/202 डबल-चैनल वाहन लूप डिटेक्टर श्रृंखला, दिशा पहचान फ़ंक्शन से लैस है, कई एकल-चैनल प्रवेश और निकास परिदृश्यों के लिए आदर्श है।जब JUTAI एक दरवाजा नियंत्रक (मॉडल) के साथ एकीकृत: AC-11), JUTAI गेट बैरियर (मॉडलः BR-110) और JUTAI लंबी दूरी के RFID रीडर (मॉडलः PUHF-9), साथ ही उच्च तापमान प्रतिरोध लूप कॉइल्स (मॉडलः JTHT-11)यह एकल-चैनल प्रवेश/निकास पहुंच नियंत्रण प्रणालियों के लिए एक निर्बाध समाधान बनाता है.
कार्य सिद्धांत इस प्रकार है:
-
प्रवेश प्रक्रिया:
- जब कोई कार समुदाय या पार्किंग स्थल में प्रवेश करती है, तो दो लूप कॉइल्स को एक साथ दबाया जाता है।
- JUTAI डबल चैनल लूप डिटेक्टर (LD-200/202) प्रवेश द्वार पर स्थित यूएचएफ रीडर को ट्रिगर करता है।
- यूएचएफ रीडर कार्ड आईडी पढ़ता है और इसे वीगैंड आउटपुट के माध्यम से नियंत्रक (एसी-11) को भेजता है।
- नियंत्रक आईडी की वैधता सत्यापित करता है और गेट बाधा को खोलने के लिए रिले सिग्नल आउटपुट करता है।
- कार समुदाय या पार्किंग स्थल में प्रवेश करती है, और जैसे ही यह बाधा गेट से गुजरती है, बाधा हाथ स्वचालित रूप से कम हो जाता है।
- JUTAI सिंगल चैनल लूप डिटेक्टर (LD-100/102) इस प्रक्रिया के दौरान सुरक्षा और एंटी-स्मैशिंग कार्यक्षमता सुनिश्चित करता है।
-
बाहर निकलने की प्रक्रियाः
- जब कोई कार समुदाय या पार्किंग स्थल से बाहर निकलती है, तो वह अंदर के यूएचएफ रीडर से गुजरती है।
- एलडी-200/एलडी-202 यूएचएफ रीडर को ट्रिगर करता है, जो कार्ड पढ़ता है और आईडी को नियंत्रक को भेजता है।
- नियंत्रक आईडी की वैधता सत्यापित करता है और कार को बाहर निकलने के लिए गेट बाधा को खोलने के लिए रिले सिग्नल आउटपुट करता है।
- जैसे-जैसे कार बैरियर गेट से गुजरती है, बैरियर आर्म स्वचालित रूप से कम हो जाती है।
- LD-100/102 इस प्रक्रिया के दौरान सुरक्षा और विरोधी-स्मैश कार्यक्षमता प्रदान करता है।
-
दिशा पहचानः
- LD-200/LD-202 के दिशा पहचान फ़ंक्शन से यह सुनिश्चित होता है कि जब कार किसी अन्य यूएचएफ रीडर से गुज़रती है तो डबल चैनल लूप डिटेक्टर सिग्नल को फिर से ट्रिगर नहीं करता है।इस प्रकार सिस्टम में केवल प्रवेश या निकास रिकॉर्ड दर्ज किए जाते हैं.
JUTAI LD-200/202 डबल चैनल लूप डिटेक्टर दो स्वतंत्र एकल-चैनल लूप डिटेक्टर के रूप में भी कार्य कर सकता है। यह विन्यास मानक एक-इन और एक-आउट पार्किंग स्थल के लिए उपयुक्त है,जहां प्रवेश और निकास दोनों पर एक बाधा और एक लंबी दूरी का रीडर है.
इस सेटअप में, एक लूप कॉइल का उपयोग रीडर को ट्रिगर करने और कार्ड को पढ़ने के लिए किया जाता है, जबकि दूसरा लूप कॉइल बाधा के एंटी-स्मैशिंग फ़ंक्शन के लिए समर्पित है।दो स्वतंत्र लूप डिटेक्टर के रूप में एलडी-200/202 का उपयोग करकेयह सेटअप प्रत्येक कार्य के लिए अलग-अलग डिटेक्टरों के उपयोग से जुड़े हार्डवेयर लागतों में से कुछ को कम करता है।
यह कार्यक्षमता LD-200/202 की स्वतंत्र कार्य मोड सुविधा को सक्षम करके प्राप्त की जाती है, जिससे इसे इस दोहरी क्षमता में प्रभावी ढंग से काम करने की अनुमति मिलती है।
