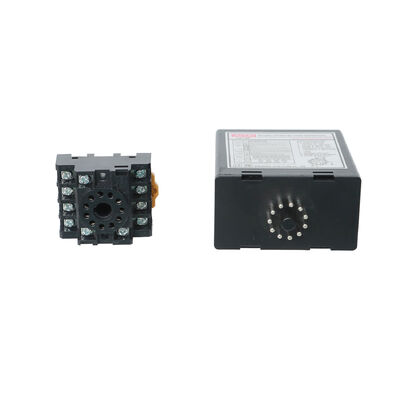

लूप डिटेक्टर वाहन उपस्थिति पल्स डिटेक्शन के लिए एकल और डबल चैनल मॉडल

जुटाई एकल और दो-चैनल लूप डिटेक्टर पेशेवर-ग्रेड समाधान हैं जो सटीक वाहन उपस्थिति संवेदन और पल्स का पता लगाने के लिए डिज़ाइन किए गए हैं, जो एक्सेस नियंत्रण, गेट स्वचालन,और यातायात प्रबंधन परिदृश्यऔद्योगिक ग्रेड निर्माण गुणवत्ता और लचीले विन्यास के साथ, ये डिटेक्टर इनडोर/आउटडोर प्रतिष्ठानों के लिए निर्बाध रूप से अनुकूलित होते हैं जबकि गेट नियंत्रकों के साथ निर्बाध एकीकरण का समर्थन करते हैं,यातायात काउंटर, और पहुँच प्रणाली।

हमारी उत्पाद लाइनअप विभिन्न जरूरतों को पूरा करने के लिए दो मुख्य श्रृंखलाओं को कवर करती हैः

• एकल चैनल (LD100 AC / LD102 DC):बुनियादी वाहन उपस्थिति का पता लगाने और धड़कन-ट्रिगर किए गए कार्यों के लिए विशेष, सरल गेट और औद्योगिक दरवाजा स्वचालन के लिए एकदम सही।
• दोहरी चैनल (LD200 AC / LD202 DC):उन्नत दिशात्मक संवेदन और यातायात गणना क्षमताओं से लैस, प्रवेश/निकास प्रबंधन, टोल प्लाजा और दो-क्षेत्र निगरानी के लिए डिज़ाइन किया गया।

सभी डिटेक्टर कारों, ट्रकों, मोटरसाइकिलों, फोर्कलिफ्ट और अन्य वाहनों की विश्वसनीय पहचान सुनिश्चित करते हैं, जो कठोर पर्यावरणीय परिस्थितियों में लगातार प्रदर्शन प्रदान करते हैं।

• उपस्थिति और पल्स डिटेक्शन विश्वसनीयता पर ध्यान देने के साथ वाहन पहचान प्रौद्योगिकी में 15+ वर्षों का विशेष अनुभव।
• जटिल परिदृश्यों के लिए बुनियादी एकल-चैनल समाधानों से लेकर उन्नत दो-चैनल प्रणालियों तक उत्पाद श्रृंखला।
• उच्च मांग वाले वातावरण में दीर्घकालिक प्रदर्शन सुनिश्चित करने के लिए सख्त गुणवत्ता नियंत्रण और पूर्ण प्री-शिपमेंट परीक्षण।
• विशिष्ट परियोजना आवश्यकताओं के अनुरूप OEM/ODM अनुकूलन और मानक आदेशों के लिए समर्थन।
• सभी उत्पादों को दो साल की वारंटी और निर्बाध तैनाती के लिए समर्पित तकनीकी सहायता द्वारा समर्थित किया जाता है।

• चुनेंएकल चैनलवाहन की उपस्थिति का सीधा पता लगाने और पल्स-ट्रिगर किए गए स्वचालन के लिए डिटेक्टर (जैसे, गेट खोलना/बंद करना) ।
• चुनेंदो-चैनलदिशात्मक निर्णय, यातायात की गिनती या दो-क्षेत्र उपस्थिति/पल्स का पता लगाने के लिए डिटेक्टर (जैसे, प्रवेश/निकास प्रबंधन) ।

अपनी विशिष्ट उपस्थिति/पल्स डिटेक्शन आवश्यकताओं पर चर्चा करने के लिए आज ही हमसे संपर्क करें, निःशुल्क नमूने का अनुरोध करें, या थोक आदेशों के लिए प्रतिस्पर्धी उद्धरण प्राप्त करें।JUTAI के एकल और दो-चैनल लूप डिटेक्टर सटीक, आपके प्रवेश नियंत्रण, गेट स्वचालन और यातायात प्रबंधन परियोजनाओं के लिए विश्वसनीय प्रदर्शन।

• पावर एलईडी (आरईडी):"पावर ऑन" इंगित करने के लिए रोशनी करता है।
• CH1 पता लगाने वाला एलईडीः
  • स्थिर चालूः वाहन का पता लगाने का संकेत देता है।
  • धीमी गति से झिलमिलाहट करनाः लूप के बाद लूप शॉर्ट सर्किट या अपर्याप्त मोड़ का संकेत देता है।
  • तेजी से झिलमिलाहटः लूप के बाद एक लूप ओपन सर्किट या अत्यधिक मोड़ को इंगित करता है।
• सीएच2 डिटेक्शन एलईडीः
  • स्थिर चालूः वाहन का पता लगाने का संकेत देता है।
  • धीमी गति से झिलमिलाहट करनाः लूप के बाद लूप शॉर्ट सर्किट या अपर्याप्त मोड़ का संकेत देता है।
  • तेजी से झिलमिलाहटः लूप के बाद एक लूप ओपन सर्किट या अत्यधिक मोड़ को इंगित करता है।

संवेदनशीलता और आवृत्ति समायोजन 7-तरफा डिप स्विच और 10-तरफा डिप स्विच सेटिंग्स के माध्यम से सुविधाजनक है।उपयोगकर्ता दी गई तालिकाओं के अनुसार डिप स्विच की स्थिति को कॉन्फ़िगर करके 8 अलग-अलग संवेदनशीलता सेटिंग्स में से चुन सकते हैं.

• डिप स्विच 6, 7, और 8 CH1 संवेदनशीलता को नियंत्रित करते हैं, जो 0.8 (सबसे कम संवेदनशील) से 0.015 (सबसे संवेदनशील) तक होता है।
• डिप स्विच 3, 4, और 5 CH2 संवेदनशीलता को नियंत्रित करते हैं, जो 0.8 (सबसे कम संवेदनशील) से 0.015 (सबसे संवेदनशील) तक होता है।

(1) (स्विच 1) दोनों ट्रेलर (दोनों चैनलों) के लिए विशेष संवेदनशीलता वृद्धि डीआईपी 1 और डीआईपी 2.

(2) (स्विच 1=S1) D3, D4, D5 और (स्विच 2=S2) D1, D2 सेटिंग विशेष कार्य (मोड1, 2, 3 दिशा पता लगाने. मोड 4, 5, 6 सामान्य मोड, दो पाश पता लगाने अलग कर रहे हैं)

(3) (स्विच 1=S1) D6 & D7 & D8 और (स्विच 2=S2) D3 & D4 & D5 CH1 और CH2 संवेदनशीलता चयन (आठ स्तर विकल्प)

(4) (स्विच 1=S1) D9 और D10 और (स्विच 2=S2) D6, D7 सेटिंग फ्रीक्वेंसी (20 K से 100 KHz तक)

1. कॉइल काटने का आकार और एम्बेडिंग दिशानिर्देश दाईं ओर के आरेख में दिखाए गए हैं।
2. इंडक्शन कॉइल के लिए 500 मीटर तक की कुल लंबाई के फेरोमैग्नेटिक तारों का उपयोग करने की सिफारिश की जाती है।
3. कॉइल का काटने का आकार 1.0 से 2.0 मीटर की लंबाई और 0.8 से 1.2 मीटर की चौड़ाई का आयताकार होना चाहिए, जहां तक संभव हो कोने में सही कोणों से बचना चाहिए।
4. बुनियादी विशिष्ट कॉइल घुमावों की अनुशंसित स्थापना अवलोकनः

स्थापना के दौरान, कृपया उत्पाद प्लग और सॉकेट ऊर्ध्वाधर दिशा में रखें

JUTAI LD200/202 डबल-चैनल वाहन लूप डिटेक्टर श्रृंखला, दिशा पहचान फ़ंक्शन से लैस है, कई एकल-चैनल प्रवेश और निकास परिदृश्यों के लिए आदर्श है।जब JUTAI एक दरवाजा नियंत्रक (मॉडल) के साथ एकीकृत: AC-11), JUTAI गेट बैरियर (मॉडलः BR-110) और JUTAI लंबी दूरी के RFID रीडर (मॉडलः PUHF-9), साथ ही उच्च तापमान प्रतिरोध लूप कॉइल्स (मॉडलः JTHT-11)यह एकल-चैनल प्रवेश/निकास पहुंच नियंत्रण प्रणालियों के लिए एक निर्बाध समाधान बनाता है.

JUTAI LD-200/202 डबल चैनल लूप डिटेक्टर दो स्वतंत्र एकल-चैनल लूप डिटेक्टर के रूप में भी कार्य कर सकता है। यह विन्यास मानक एक-इन और एक-आउट पार्किंग स्थल के लिए उपयुक्त है,जहां प्रवेश और निकास दोनों पर एक बाधा और एक लंबी दूरी का रीडर है.

इस सेटअप में, एक लूप कॉइल का उपयोग रीडर को ट्रिगर करने और कार्ड को पढ़ने के लिए किया जाता है, जबकि दूसरा लूप कॉइल बाधा के एंटी-स्मैशिंग फ़ंक्शन के लिए समर्पित है।दो स्वतंत्र लूप डिटेक्टर के रूप में एलडी-200/202 का उपयोग करकेयह सेटअप प्रत्येक कार्य के लिए अलग-अलग डिटेक्टरों के उपयोग से जुड़े हार्डवेयर लागतों में से कुछ को कम करता है।

यह कार्यक्षमता LD-200/202 की स्वतंत्र कार्य मोड सुविधा को सक्षम करके प्राप्त की जाती है, जिससे इसे इस दोहरी क्षमता में प्रभावी ढंग से काम करने की अनुमति मिलती है।
