औद्योगिक द्वार और अभिगम नियंत्रण के लिए एकल दोहरी चैनल लूप सेंसर एसी डीसी पावर

उत्पत्ति के प्लेस	चीन
ब्रांड नाम	JUTAI
प्रमाणन	CE
मॉडल संख्या	एलडी-202
दस्तावेज़	LD-200.202.pdf
न्यूनतम आदेश मात्रा	1
मूल्य	negotiable
पैकेजिंग विवरण	दफ़्ती
प्रसव के समय	5 - 8 कार्य दिवस
भुगतान शर्तें	टी/टी, एल/सी, डी/ए, डी/पी, वेस्टर्न यूनियन, पेपैल, मनीग्राम, अलीपे
आपूर्ति की क्षमता	प्रति माह 1000 टुकड़े

निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

WhatsApp:0086 18588475571

वीचैट: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

उत्पाद विवरण

बिजली की आवश्यकताएं	12-24V	स्व-मोड़ रेंज	20-2000उह
संवेदनशीलता	16-तरफ़ा चयन योग्य/ उच्चतम 0.010%Dl/L/न्यूनतम 2.56%	प्रचालन अस्थायी	-40 ~ + 70 ℃
प्रतिक्रिया का समय	चालू 10-90ms/बंद 10-90ms	विनिर्देश	13.68.65.2
प्रमुखता देना	दो-चैनल लूप सेंसर , औद्योगिक द्वार लूप डिटेक्टर , एसी डीसी पावर लूप सेंसर

एक संदेश छोड़ें

उत्पाद विवरण

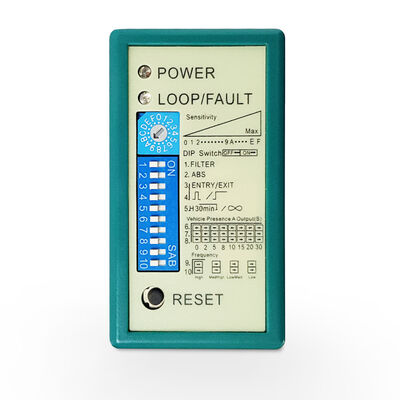

औद्योगिक द्वार और अभिगम नियंत्रण के लिए एकल दोहरी चैनल लूप सेंसर एसी डीसी पावर 0

सिंगल और डबल चैनल लूप सेंसर: औद्योगिक दरवाजे और एक्सेस कंट्रोल के लिए एसी/डीसी पावर

जुटाई एकल और दो-चैनल लूप सेंसर औद्योगिक दरवाजा स्वचालन और प्रवेश नियंत्रण प्रणालियों के लिए अनुकूलित औद्योगिक ग्रेड डिटेक्शन समाधान हैं।दोनों एसी (100240V) और डीसी (1224V) बिजली इनपुट का समर्थनमजबूत विश्वसनीयता और लचीले विन्यास के साथ निर्मित, वे कार्यप्रवाह दक्षता को सुव्यवस्थित करने और सुरक्षा बढ़ाने के लिए सटीक वाहन उपस्थिति और पल्स का पता लगाने प्रदान करते हैं।

हमारी उत्पाद श्रृंखला विभिन्न औद्योगिक और अभिगम नियंत्रण आवश्यकताओं को पूरा करती हैः

एकल चैनल (LD100 AC / LD102 DC): विश्वसनीय उपस्थिति/पल्स डिटेक्शन पर ध्यान केंद्रित करते हुए बुनियादी औद्योगिक दरवाजे सक्रियण और एकल-बिंदु पहुंच नियंत्रण के लिए आदर्श।
दोहरी चैनल (LD200 AC / LD202 DC): दिशात्मक संवेदन और दोहरी-क्षेत्र निगरानी से लैस, प्रवेश/निकास पहुंच प्रबंधन और समन्वित औद्योगिक दरवाजे संचालन के लिए एकदम सही।

सभी सेंसर कारों, ट्रकों, फोर्कलिफ्ट और मोटरसाइकिलों का निर्बाध रूप से पता लगाते हैं, कठोर औद्योगिक वातावरण और बाहरी पहुंच बिंदुओं में स्थिर प्रदर्शन बनाए रखते हैं।

प्रमुख विशेषताएं (औद्योगिक दरवाजे और अभिगम नियंत्रण अनुकूलन)

दोहरी शक्ति लचीलापन: विभिन्न बिजली आपूर्ति स्थितियों के अनुकूल, एसी 100-240 वी (स्थायी औद्योगिक प्रतिष्ठान) और डीसी 12-24 वी (मोबाइल/बैकअप पावर सेटअप) का समर्थन करता है।
समायोज्य संवेदनशीलता: सिंगल चैनल मॉडल 16-स्तरीय संवेदनशीलता ट्यूनिंग प्रदान करते हैं; डुअल चैनल वेरिएंट प्रति चैनल 8-स्तरीय स्वतंत्र समायोजन प्रदान करते हैं, धातु के मलबे या आसन्न उपकरणों से झूठे ट्रिगर को कम करते हैं।
कॉन्फ़िगर करने योग्य कार्य मोड: उपस्थिति मोड (वाहन के गुजरने के दौरान औद्योगिक दरवाजे खुले रखता है), पल्स मोड (एक बार के दरवाजे की सक्रियता को ट्रिगर करता है), और ऑटो-रीसेट (गलत संचालन को रोकता है);दोहरी चैनल प्रवेश प्रवेश/निकास तर्क के लिए 3 दिशात्मक पता लगाने मोड जोड़ता है.
औद्योगिक स्तर की स्थायित्व: मौसम प्रतिरोधी, धूल प्रतिरोधी आवास, -40°C~+70°C ऑपरेटिंग तापमान रेंज, और 95% गैर-संक्षेपण आर्द्रता सहिष्णुता ️ औद्योगिक कंपन, धूल और चरम मौसम के लिए प्रतिरोधी।
वास्तविक समय स्थिति निगरानी: बिजली, पता लगाने की स्थिति और लूप दोषों (शॉर्ट सर्किट/ओपन सर्किट) के लिए एलईडी संकेतक, औद्योगिक डाउनटाइम को कम करने के लिए साइट पर त्वरित समस्या निवारण की अनुमति देते हैं।
निर्बाध अभिगम नियंत्रण एकीकरण: डुअल रिले आउटपुट (डुअल चैनल मॉडल के लिए प्रति चैनल) औद्योगिक दरवाजे नियंत्रकों, एक्सेस कंट्रोल पैनलों और सुरक्षा प्रणालियों के साथ कनेक्ट होते हैं। जटिल प्रोग्रामिंग की आवश्यकता नहीं होती है।
हस्तक्षेप विरोधी डिजाइन: 4-चरण चयन योग्य आवृत्ति (एकल चैनल के लिए 2080 kHz; दोहरे चैनल के लिए 20100 kHz) औद्योगिक मशीनरी या आसन्न डिटेक्शन लूप के साथ क्रॉस-टॉक से बचती है।

तकनीकी विनिर्देश सारांश

पैरामीटर	एकल चैनल (LD100 / LD102)	दोहरी चैनल (LD200 / LD202)
विद्युत आपूर्ति	100-240 वी एसी या 12-24 वी डीसी	100-240 वी एसी या 12-24 वी डीसी
पता लगाने के चैनल	1	2 स्वतंत्र चैनल
संवेदनशीलता समायोजन	16 स्तर	प्रत्येक चैनल के लिए 8 स्तर
आवृत्ति चयन	चार कदम (20 ¢ 80 kHz)	चार कदम (20 ¢ 100 kHz)
रिले आउटपुट	2 (उपस्थिति + धड़कन/दोष)	2 (प्रत्येक चैनल के लिए एकः COM + NO)
दिशा का पता लगाना	उपलब्ध नहीं	हाँ (डीआईपी स्विच के माध्यम से विन्यस्त किया जा सकता है)
प्रतिक्रिया समय	10 ¢ 90 एमएस	10 ¢ 90 एमएस
परिचालन तापमान	-40°C से +70°C	-40°C से +70°C
संकेतक	पावर एलईडी + डिटेक्शन एलईडी	पावर एलईडी + CH1/CH2 डिटेक्शन एलईडी
आर्द्रता सहिष्णुता	95% तक आरएच (गैर-संक्षेपण)	95% तक आरएच (गैर-संक्षेपण)
लूप इंडक्टेंस रेंज	20 ‰ 2000 μH	20 ‰ 2000 μH प्रति चैनल

लूप इंस्टॉलेशन गाइड (औद्योगिक और एक्सेस कंट्रोल तैनाती)

लूप परिधि	तारों को घुमाने की सिफारिश
३४ मीटर	6 मोड़
४६ मीटर	5 मोड़
6×10 मीटर	चार मोड़
१०-२० मीटर	तीन मोड़
20 मीटर से अधिक	दो मोड़
स्थापना नोट	औद्योगिक मंजिल यातायात और पर्यावरणीय पहनने का सामना करने के लिए त्वरित सेट एपॉक्सी या गर्म बिटुमेन से सील लूप।

आदर्श अनुप्रयोग (औद्योगिक दरवाजे और प्रवेश नियंत्रण फोकस)

एकल चैनल उपयोग के मामले: औद्योगिक रोलर डोर/उच्च गति वाले दरवाजे सक्रियण, गोदाम पहुँच गेट स्वचालन, फोर्कलिफ्ट प्रवेश का पता लगाने, लोडिंग डॉक दरवाजे नियंत्रण, सरल पहुँच बिंदु उपस्थिति संवेदन।
दो-चैनल उपयोग के मामले: औद्योगिक प्रवेश/निकास पहुंच प्रबंधन, समन्वित दो-दरवाजा संचालन, दिशात्मक तर्क के साथ प्रवेश नियंत्रण (केवल प्रवेश/निकास), औद्योगिक वाहनों के लिए टोल गेट पहुंच,कारखानों/लॉजिस्टिक्स पार्कों में बहु-लेन पहुंच नियंत्रण.

औद्योगिक और अभिगम नियंत्रण के लिए जूटाई लूप सेंसर क्यों चुनें?

औद्योगिक दरवाजा और प्रवेश नियंत्रण कार्यप्रवाहों के लिए अनुकूलित औद्योगिक ग्रेड वाहन पहचान प्रौद्योगिकी में 15+ वर्षों की विशेषज्ञता।
कारखानों, गोदामों और बाहरी पहुँच बिंदुओं में लचीली तैनाती के लिए दोहरी शक्ति विकल्प (एसी/डीसी)
औद्योगिक कंपन, धूल और चरम तापमान के प्रतिरोध को सुनिश्चित करने के लिए कठोर गुणवत्ता परीक्षण।
OEM/ODM अनुकूलन समर्थन + मानक आदेश लचीलापन, विशिष्ट परियोजना आवश्यकताओं के अनुकूल।
दो साल की वारंटी + 24/7 तकनीकी सहायता निर्बाध एकीकरण और दीर्घकालिक विश्वसनीयता के लिए।

सही मॉडल चुनना

चुनेंएकल चैनलबुनियादी औद्योगिक दरवाजे सक्रियण और एकल बिंदु पहुंच नियंत्रण के लिए सेंसर।
चुनेंदो-चैनलदिशात्मक पहुँच प्रबंधन, दो-क्षेत्र पता लगाने या समन्वित औद्योगिक दरवाजा प्रणालियों के लिए सेंसर।

अब ऑर्डर करें औद्योगिक दरवाजे और प्रवेश नियंत्रण दक्षता का अनुकूलन करें

नमूने का अनुरोध करने के लिए आज ही हमसे संपर्क करें, अनुकूलित उद्धरण प्राप्त करें, या तकनीकी विवरण देखें।अपने औद्योगिक स्वचालन और पहुंच नियंत्रण प्रदर्शन को बढ़ाने के लिए टिकाऊ पता लगाने.

औद्योगिक द्वार और अभिगम नियंत्रण के लिए एकल दोहरी चैनल लूप सेंसर एसी डीसी पावर 1

औद्योगिक द्वार और अभिगम नियंत्रण के लिए एकल दोहरी चैनल लूप सेंसर एसी डीसी पावर 2

औद्योगिक द्वार और अभिगम नियंत्रण के लिए एकल दोहरी चैनल लूप सेंसर एसी डीसी पावर 3

संबंध

संकेतक और स्विच:

पावर एलईडी (आरईडी): "पावर ऑन" को इंगित करने के लिए प्रकाश देता है।
सीएच1 डिटेक्शन एलईडीः
- स्थिर चालूः वाहन का पता लगाने का संकेत देता है।
- धीमी गति से झिलमिलाहट करनाः लूप के बाद लूप शॉर्ट सर्किट या अपर्याप्त मोड़ का संकेत देता है।
- तेजी से झिलमिलाहटः लूप के बाद एक लूप ओपन सर्किट या अत्यधिक मोड़ को इंगित करता है।
सीएच2 डिटेक्शन एलईडीः
- स्थिर चालूः वाहन का पता लगाने का संकेत देता है।
- धीमी गति से झिलमिलाहट करनाः लूप के बाद लूप शॉर्ट सर्किट या अपर्याप्त मोड़ का संकेत देता है।
- तेजी से झिलमिलाहटः लूप के बाद एक लूप ओपन सर्किट या अत्यधिक मोड़ को इंगित करता है।

संवेदनशीलता चयनः

संवेदनशीलता और आवृत्ति समायोजन 7-तरफा डिप स्विच और 10-तरफा डिप स्विच सेटिंग्स के माध्यम से सुविधाजनक है।
उपयोगकर्ता उपलब्ध तालिकाओं के अनुसार डिप स्विच की स्थिति को कॉन्फ़िगर करके 8 अलग-अलग संवेदनशीलता सेटिंग्स में से चुन सकते हैं।
डिप स्विच 6, 7, और 8 CH1 संवेदनशीलता को नियंत्रित करते हैं, जो 0.8 (सबसे कम संवेदनशील) से 0.015 (सबसे संवेदनशील) तक होता है।
डिप स्विच 3, 4, और 5 CH2 संवेदनशीलता को नियंत्रित करते हैं, जो 0.8 (सबसे कम संवेदनशील) से 0.015 (सबसे संवेदनशील) तक होता है।

3. स्विच 1=S1 : चैनल 1 लूप फ़ंक्शन चयन (10 तरह की डिप स्विच)

(1) ((स्विच 1) डीआईपी 1 और डीआईपी 2 दोनों ट्रेलर (दोनों चैनलों) के लिए विशेष संवेदनशीलता वृद्धि।

(2) ((स्विच 1=S1) D3, D4, D5 और (स्विच 2=S2) D1, D2 सेटिंग विशेष कार्य (मोड1, 2, 3 दिशा पता लगाने. मोड 4, 5, 6 सामान्य मोड, दो लूप पता लगाने अलग कर रहे हैं)

(3) ((स्विच 1=S1) D6 & D7 & D8 और (स्विच 2=S2) D3 & D4 & D5 CH1 और CH2 संवेदनशीलता चयन (आठ स्तर विकल्प) की सेटिंग।

(4) ((स्विच 1=S1) D9 & D10 और (स्विच2=S2) D6, D7 सेटिंग फ्रीक्वेंसी (20 K से 100 KHz तक) ।

* रीसेट बटनः कृपया ध्यान देंः LD-200 को हर बार रीसेट किया जाना चाहिए जब डिप स्विच में सेटिंग परिवर्तन किया जाता है।

स्थापना सावधानी और समस्या निवारणः

कॉइल काटने का आकार और एम्बेडिंग दिशानिर्देश दाईं ओर के आरेख में दिखाए गए हैं।
इंडक्शन कॉइल के लिए 500 मीटर तक की कुल लंबाई के फेरोमैग्नेटिक तारों का उपयोग करने की सिफारिश की जाती है।
कॉइल का काटने का आकार 1.0 से 2.0 मीटर की लंबाई और 0.8 से 1.2 मीटर की चौड़ाई का आयताकार होना चाहिए, जहां तक संभव हो कोने में सही कोणों से बचना चाहिए।
बुनियादी विशिष्ट कॉइल घुमावों की अनुशंसित स्थापना अवलोकन

स्थापना के दौरान, कृपया उत्पाद प्लग और सॉकेट ऊर्ध्वाधर दिशा में रखें

आवेदन

JUTAI LD200/202 डबल-चैनल वाहन लूप डिटेक्टर श्रृंखला, दिशा पहचान फ़ंक्शन से लैस है, कई एकल-चैनल प्रवेश और निकास परिदृश्यों के लिए आदर्श है।जब JUTAI एक दरवाजा नियंत्रक (मॉडल) के साथ एकीकृत: AC-11), JUTAI गेट बैरियर (मॉडलः BR-110) और JUTAI लंबी दूरी के RFID रीडर (मॉडलः PUHF-9), साथ ही उच्च तापमान प्रतिरोध लूप कॉइल्स (मॉडलः JTHT-11)यह एकल-चैनल प्रवेश/निकास पहुंच नियंत्रण प्रणालियों के लिए एक निर्बाध समाधान बनाता है.

कार्य सिद्धांत इस प्रकार है:

प्रवेश प्रक्रिया:
- जब कोई कार समुदाय या पार्किंग स्थल में प्रवेश करती है, तो दो लूप कॉइल्स को एक साथ दबाया जाता है।
- JUTAI डबल चैनल लूप डिटेक्टर (LD-200/202) प्रवेश द्वार पर स्थित यूएचएफ रीडर को ट्रिगर करता है।
- यूएचएफ रीडर कार्ड आईडी पढ़ता है और इसे वीगैंड आउटपुट के माध्यम से नियंत्रक (एसी-11) को भेजता है।
- नियंत्रक आईडी की वैधता सत्यापित करता है और गेट बाधा को खोलने के लिए रिले सिग्नल आउटपुट करता है।
- कार समुदाय या पार्किंग स्थल में प्रवेश करती है, और जैसे ही यह बाधा गेट से गुजरती है, बाधा हाथ स्वचालित रूप से कम हो जाता है।
- JUTAI सिंगल चैनल लूप डिटेक्टर (LD-100/102) इस प्रक्रिया के दौरान सुरक्षा और एंटी-स्मैशिंग कार्यक्षमता सुनिश्चित करता है।
बाहर निकलने की प्रक्रियाः
- जब कोई कार समुदाय या पार्किंग स्थल से बाहर निकलती है, तो वह अंदर के यूएचएफ रीडर से गुजरती है।
- एलडी-200/एलडी-202 यूएचएफ रीडर को ट्रिगर करता है, जो कार्ड पढ़ता है और आईडी को नियंत्रक को भेजता है।
- नियंत्रक आईडी की वैधता सत्यापित करता है और कार को बाहर निकलने के लिए गेट बाधा को खोलने के लिए रिले सिग्नल आउटपुट करता है।
- जैसे-जैसे कार बैरियर गेट से गुजरती है, बैरियर आर्म स्वचालित रूप से कम हो जाती है।
- LD-100/102 इस प्रक्रिया के दौरान सुरक्षा और विरोधी-स्मैश कार्यक्षमता प्रदान करता है।
दिशा पहचानः
- LD-200/LD-202 के दिशा पहचान फ़ंक्शन से यह सुनिश्चित होता है कि जब कार किसी अन्य यूएचएफ रीडर से गुज़रती है तो डबल चैनल लूप डिटेक्टर सिग्नल को फिर से ट्रिगर नहीं करता है।इस प्रकार सिस्टम में केवल प्रवेश या निकास रिकॉर्ड दर्ज किए जाते हैं.

JUTAI LD-200/202 डबल चैनल लूप डिटेक्टर दो स्वतंत्र एकल-चैनल लूप डिटेक्टर के रूप में भी कार्य कर सकता है। यह विन्यास मानक एक-इन और एक-आउट पार्किंग स्थल के लिए उपयुक्त है,जहां प्रवेश और निकास दोनों पर एक बाधा और एक लंबी दूरी का रीडर है.

इस सेटअप में, एक लूप कॉइल का उपयोग रीडर को ट्रिगर करने और कार्ड को पढ़ने के लिए किया जाता है, जबकि दूसरा लूप कॉइल बाधा के एंटी-स्मैशिंग फ़ंक्शन के लिए समर्पित है।दो स्वतंत्र लूप डिटेक्टर के रूप में एलडी-200/202 का उपयोग करकेयह सेटअप प्रत्येक कार्य के लिए अलग-अलग डिटेक्टरों के उपयोग से जुड़े हार्डवेयर लागतों में से कुछ को कम करता है।

यह कार्यक्षमता LD-200/202 की स्वतंत्र कार्य मोड सुविधा को सक्षम करके प्राप्त की जाती है, जिससे इसे इस दोहरी क्षमता में प्रभावी ढंग से काम करने की अनुमति मिलती है।

औद्योगिक द्वार और अभिगम नियंत्रण के लिए एकल दोहरी चैनल लूप सेंसर एसी डीसी पावर 15
