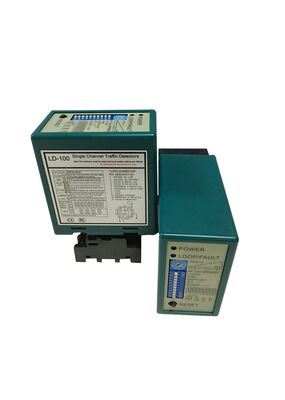

कार पार्क बैरियर गेट और काउंटिंग सिस्टम के लिए सिंगल डुअल चैनल वाहन डिटेक्टर
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | JUTAI |
| प्रमाणन | CE |
| मॉडल संख्या | एलडी-202 |
| दस्तावेज़ | LD-200.202.pdf |
| न्यूनतम आदेश मात्रा | 1 |
| मूल्य | negotiable |
| पैकेजिंग विवरण | दफ़्ती |
| प्रसव के समय | 5 - 8 कार्य दिवस |
| भुगतान शर्तें | टी/टी, एल/सी, डी/ए, डी/पी, वेस्टर्न यूनियन, पेपैल, मनीग्राम, अलीपे |
| आपूर्ति की क्षमता | प्रति माह 1000 टुकड़े |
उत्पाद विवरण
| बिजली की आवश्यकताएं | 12-24V | स्व-मोड़ रेंज | 20-2000उह |
|---|---|---|---|
| संवेदनशीलता | 16-तरफ़ा चयन योग्य/ उच्चतम 0.010%Dl/L/न्यूनतम 2.56% | प्रचालन अस्थायी | -40 ~ + 70 ℃ |
| प्रतिक्रिया का समय | चालू 10-90ms/बंद 10-90ms | विनिर्देश | 13.6*8.6*5.2 |
| प्रमुखता देना | एकल चैनल वाहन लूप डिटेक्टर,डुअल चैनल कार पार्क डिटेक्टर,काउंटिंग के साथ बैरियर गेट लूप डिटेक्टर |
||
उत्पाद विवरण
सिंगल और डुअल चैनल वाहन डिटेक्टर कार पार्क बैरियर गेट और काउंटिंग सिस्टम के लिए
उत्पाद अवलोकन
JUTAI सिंगल और डुअल चैनल वाहन डिटेक्टर कार पार्क बैरियर गेट ऑटोमेशन और ऑक्यूपेंसी काउंटिंग सिस्टम के लिए विशेष समाधान हैं, जो सटीक वाहन पहचान, विश्वसनीय ट्रिगर नियंत्रण और सटीक यातायात डेटा संग्रह प्रदान करते हैं। औद्योगिक-ग्रेड स्थायित्व के साथ निर्मित, वे बैरियर गेट कंट्रोलर और काउंटिंग प्लेटफॉर्म के साथ सहजता से एकीकृत होते हैं, जो सभी आकारों के इनडोर/आउटडोर कार पार्कों के अनुकूल होते हैं।
हमारी उत्पाद श्रृंखला मुख्य कार पार्क की जरूरतों को लक्षित करती है:
- सिंगल चैनल (LD100 AC / LD102 DC): बेसिक बैरियर गेट एक्टिवेशन और सिंगल-पॉइंट प्रेजेंस डिटेक्शन के लिए अनुकूलित, छोटे से मध्यम आकार के कार पार्कों के लिए आदर्श।
- डुअल चैनल (LD200 AC / LD202 DC): दिशात्मक सेंसिंग और डुअल-ज़ोन मॉनिटरिंग से लैस, कार पार्क एंट्री/एग्जिट काउंटिंग और द्विदिश बैरियर गेट प्रबंधन के लिए डिज़ाइन किया गया।
सभी डिटेक्टर कारों, मोटरसाइकिलों, एसयूवी और हल्के वाणिज्यिक वाहनों की लगातार पहचान सुनिश्चित करते हैं, जिससे गलत ट्रिगर कम होते हैं और परिचालन दक्षता अधिकतम होती है।
मुख्य विशेषताएं
बैरियर गेट ट्रिगर प्रेसिजन: टक्कर से बचने के लिए 10-90 ms प्रतिक्रिया समय के साथ पल्स आउटपुट (एक बार बैरियर लिफ्टिंग) और प्रेजेंस होल्ड (वाहन गुजरने के दौरान बैरियर को खुला रखता है) का समर्थन करता है।
सटीक काउंटिंग क्षमता (डुअल चैनल एक्सक्लूसिव): 3 कॉन्फ़िगर करने योग्य दिशा मोड एंट्री/एग्जिट ट्रैफिक को अलग करते हैं, जिससे वास्तविक समय ऑक्यूपेंसी डेटा के लिए डुप्लिकेट या छूटे हुए काउंट समाप्त हो जाते हैं।
समायोज्य संवेदनशीलता: सिंगल चैनल (16-स्तरीय ट्यूनिंग); डुअल चैनल (प्रति चैनल 8-स्तरीय स्वतंत्र समायोजन) - विभिन्न वाहन आकारों के अनुकूल होता है और धातु के मलबे से गलत ट्रिगर से बचाता है।
औद्योगिक-ग्रेड विश्वसनीयता: वेदरप्रूफ हाउसिंग, -40°C~+70°C ऑपरेटिंग तापमान रेंज, और 95% नॉन-कंडेंसिंग आर्द्रता सहनशीलता - आउटडोर कार पार्क वातावरण के लिए उपयुक्त।
वास्तविक समय स्थिति निगरानी: LED संकेतक पावर, डिटेक्शन स्थिति और लूप फॉल्ट (शॉर्ट/ओपन सर्किट) प्रदर्शित करते हैं, जिससे डाउनटाइम कम करने के लिए त्वरित समस्या निवारण सक्षम होता है।
एंटी-इंटरफेरेंस डिज़ाइन: 4-स्टेप चयन योग्य आवृत्ति (सिंगल चैनल के लिए 20-80 kHz; डुअल चैनल के लिए 20-100 kHz) आसन्न लूप या कार पार्क उपकरणों के साथ क्रॉस-टॉक को समाप्त करती है।
आसान एकीकरण: डुअल रिले आउटपुट बैरियर गेट कंट्रोलर, काउंटिंग डिस्प्ले और कार पार्क प्रबंधन सॉफ्टवेयर के साथ सहजता से जुड़ते हैं - किसी जटिल प्रोग्रामिंग की आवश्यकता नहीं है।
तकनीकी विनिर्देश
| पैरामीटर | सिंगल चैनल (LD100 / LD102) | डुअल चैनल (LD200 / LD202) |
|---|---|---|
| बिजली की आपूर्ति | 100-240V AC या 12-24V DC | 100-240V AC या 12-24V DC |
| डिटेक्शन चैनल | 1 | 2 स्वतंत्र चैनल |
| दिशा पहचान | उपलब्ध नहीं | हाँ (3 मोड, DIP स्विच कॉन्फ़िगर करने योग्य) |
| संवेदनशीलता समायोजन | 16-स्तरीय | प्रति चैनल 8-स्तरीय |
| आवृत्ति चयन | 4-स्टेप (20-80 kHz) | 4-स्टेप (20-100 kHz) |
| रिले आउटपुट | 2 (प्रेजेंस + पल्स/फॉल्ट) | 2 (प्रति चैनल एक: COM + NO) |
| प्रतिक्रिया समय | 10-90 ms | 10-90 ms |
| ऑपरेटिंग तापमान | -40°C से +70°C | -40°C से +70°C |
| संकेतक | पावर LED + डिटेक्शन LED | पावर LED + CH1/CH2 डिटेक्शन LEDs |
| आर्द्रता सहनशीलता | 95% RH तक (नॉन-कंडेंसिंग) | 95% RH तक (नॉन-कंडेंसिंग) |
| लूप इंडक्टेंस रेंज | 20-2000 μH | प्रति चैनल 20-2000 μH |
लूप इंस्टॉलेशन गाइड
| लूप परिधि | अनुशंसित तार मोड़ |
|---|---|
| 3-4 मीटर | 6 मोड़ |
| 4-6 मीटर | 5 मोड़ |
| 6-10 मीटर | 4 मोड़ |
| 10-20 मीटर | 3 मोड़ |
| 20 मीटर से अधिक | 2 मोड़ |
इंस्टॉलेशन नोट: डुअल-चैनल काउंटिंग के लिए, एंट्री/एग्जिट लेन के साथ 1 मीटर की दूरी पर लूप स्थापित करें; कार पार्क ट्रैफिक वियर का सामना करने के लिए क्विक-सेट एपॉक्सी से सील करें।
उत्पाद अनुप्रयोग
सिंगल चैनल उपयोग के मामले
- छोटे कार पार्क बैरियर गेट ऑटोमेशन
- औद्योगिक पार्किंग लॉट एक्सेस कंट्रोल
- आवासीय परिसर बैरियर गेट ट्रिगरिंग
- कार पार्क मार्गदर्शन के लिए बेसिक वाहन प्रेजेंस सेंसिंग
डुअल चैनल उपयोग के मामले
- कार पार्क एंट्री/एग्जिट काउंटिंग सिस्टम
- मल्टी-लेन बैरियर गेट प्रबंधन
- शॉपिंग मॉल कार पार्कों के लिए वास्तविक समय ऑक्यूपेंसी ट्रैकिंग
- एयरपोर्ट पार्किंग लॉट के लिए द्विदिश यातायात प्रवाह विश्लेषण
JUTAI वाहन डिटेक्टर क्यों चुनें?
- वाहन पहचान में 15+ वर्षों की विशेषज्ञता, कार पार्क बैरियर और काउंटिंग जरूरतों के अनुरूप समाधान के साथ।
- व्यापक उत्पाद श्रृंखला: बेसिक सिंगल-चैनल से लेकर काउंटिंग के लिए उन्नत डुअल-चैनल डिटेक्टर तक।
- कठोर प्री-शिपमेंट परीक्षण उच्च-यातायात कार पार्क वातावरण में विश्वसनीयता सुनिश्चित करता है।
- OEM/ODM अनुकूलन समर्थन + मानक ऑर्डर लचीलापन, विशिष्ट कार पार्क लेआउट के अनुकूल।
- 2-वर्षीय वारंटी + निर्बाध एकीकरण के लिए समर्पित तकनीकी सहायता।
मॉडल चयन गाइड
- चुनेंसिंगल चैनलबेसिक बैरियर गेट एक्टिवेशन और सिंगल-पॉइंट प्रेजेंस डिटेक्शन के लिए।
- चुनेंडुअल चैनलकार पार्क एंट्री/एग्जिट काउंटिंग, दिशात्मक सेंसिंग, या मल्टी-लेन बैरियर प्रबंधन के लिए।
उत्पाद छवियां
तकनीकी विवरण और कॉन्फ़िगरेशन
संकेतक और स्विच:
- पावर LED (लाल): "पावर ऑन" इंगित करने के लिए प्रज्वलित होता है।
- CH1 डिटेक्शन LED:
- स्थिर चालू: वाहन पहचान इंगित करता है।
- धीमा ब्लिंकिंग: लूप शॉर्ट सर्किट या लूप के बाद अपर्याप्त मोड़ इंगित करता है।
- तेज ब्लिंकिंग: लूप ओपन सर्किट या लूप के बाद अत्यधिक मोड़ इंगित करता है।
- CH2 डिटेक्शन LED:
- स्थिर चालू: वाहन पहचान इंगित करता है।
- धीमा ब्लिंकिंग: लूप शॉर्ट सर्किट या लूप के बाद अपर्याप्त मोड़ इंगित करता है।
- तेज ब्लिंकिंग: लूप ओपन सर्किट या लूप के बाद अत्यधिक मोड़ इंगित करता है।
संवेदनशीलता चयन:
- संवेदनशीलता और आवृत्ति समायोजन 7-वे डिप स्विच और 10-वे डिप स्विच सेटिंग्स के माध्यम से सुगम होता है।
- उपयोगकर्ता प्रदान की गई तालिकाओं के अनुसार डिप स्विच की स्थिति को कॉन्फ़िगर करके 8 विभिन्न संवेदनशीलता सेटिंग्स में से चुन सकते हैं।
- डिप स्विच 6, 7, और 8 CH1 संवेदनशीलता को नियंत्रित करते हैं, जो 0.8 (सबसे कम संवेदनशील) से 0.015 (सबसे संवेदनशील) तक होता है।
- डिप स्विच 3, 4, और 5 CH2 संवेदनशीलता को नियंत्रित करते हैं, जो 0.8 (सबसे कम संवेदनशील) से 0.015 (सबसे संवेदनशील) तक होता है।
रीसेट बटन: कृपया ध्यान दें: डिप स्विच में कोई भी सेटिंग परिवर्तन करने पर LD-200 को हर बार रीसेट किया जाना चाहिए।
इंस्टॉलेशन दिशानिर्देश
- कॉइल कटिंग साइज और एम्बेडिंग दिशानिर्देश दाईं ओर के आरेख में दिखाए गए अनुसार हैं।
- प्रेरण कॉइल के लिए फेरोमैग्नेटिक तारों का उपयोग करने की सिफारिश की जाती है, जिसकी कुल लंबाई 500 मीटर तक होती है।
- कॉइल का कटिंग साइज 1.0 से 2.0 मीटर की लंबाई और 0.8 से 1.2 मीटर की चौड़ाई वाला एक आयत होना चाहिए, जहां तक संभव हो कोनों पर समकोण से बचा जाना चाहिए।
इंस्टॉलेशन के दौरान, कृपया उत्पाद प्लग और सॉकेट को लंबवत दिशा में रखें।
सिस्टम एकीकरण और कार्य सिद्धांत
कार्य सिद्धांत:
प्रवेश प्रक्रिया:
- जब कोई कार समुदाय या पार्किंग लॉट में प्रवेश करती है, तो दोनों लूप कॉइल एक साथ दब जाते हैं।
- JUTAI डबल चैनल लूप डिटेक्टर (LD-200/202) प्रवेश द्वार पर स्थित UHF रीडर को ट्रिगर करता है।
- UHF रीडर कार्ड आईडी पढ़ता है और इसे Wiegand आउटपुट के माध्यम से कंट्रोलर (AC-11) को भेजता है।
- कंट्रोलर आईडी की वैधता को सत्यापित करता है और गेट बैरियर खोलने के लिए एक रिले सिग्नल आउटपुट करता है।
- कार समुदाय या पार्किंग लॉट में प्रवेश करती है, और जैसे ही यह बैरियर गेट से गुजरती है, बैरियर आर्म स्वचालित रूप से नीचे हो जाता है।
- JUTAI सिंगल चैनल लूप डिटेक्टर (LD-100/102) इस प्रक्रिया के दौरान सुरक्षा और एंटी-स्मैशिंग कार्यक्षमता सुनिश्चित करता है।
निकास प्रक्रिया:
- जब कोई कार समुदाय या पार्किंग लॉट से बाहर निकलती है, तो वह अंदर के UHF रीडर से गुजरती है।
- LD-200/202 UHF रीडर को ट्रिगर करता है, जो कार्ड पढ़ता है और आईडी को कंट्रोलर को भेजता है।
- कंट्रोलर आईडी की वैधता को सत्यापित करता है और कार को बाहर निकलने के लिए गेट बैरियर खोलने के लिए एक रिले सिग्नल आउटपुट करता है।
- जैसे ही कार बैरियर गेट से गुजरती है, बैरियर आर्म स्वचालित रूप से नीचे हो जाता है।
- LD-100/102 इस प्रक्रिया के दौरान सुरक्षा और एंटी-स्मैशिंग कार्यक्षमता प्रदान करता है।
दिशा पहचान:
- LD-200/202 का डायरेक्शन रिकग्निशन फंक्शन यह सुनिश्चित करता है कि जब कार किसी अन्य UHF रीडर से गुजरती है तो डबल चैनल लूप डिटेक्टर सिग्नल को फिर से ट्रिगर न करे, जिससे सिस्टम में केवल एंट्री या एग्जिट रिकॉर्ड दर्ज होते हैं।
JUTAI LD-200/202 डबल चैनल लूप डिटेक्टर दो स्वतंत्र सिंगल-चैनल लूप डिटेक्टर के रूप में भी कार्य कर सकता है। यह कॉन्फ़िगरेशन मानक वन-इन और वन-आउट पार्किंग लॉट के लिए उपयुक्त है, जहां प्रवेश और निकास दोनों पर एक बैरियर और एक लॉन्ग-रेंज रीडर होता है।
इस सेटअप में, एक लूप कॉइल रीडर को ट्रिगर करने और कार्ड पढ़ने के लिए उपयोग किया जाता है, जबकि दूसरा लूप कॉइल बैरियर के एंटी-स्मैशिंग फ़ंक्शन के लिए समर्पित होता है। LD-200/202 को दो स्वतंत्र लूप डिटेक्टर के रूप में उपयोग करके, आर्थिक दृष्टिकोण से लागत-बचत का लाभ होता है।
अभी ऑर्डर करें - कार पार्क संचालन को अनुकूलित करें
नमूने का अनुरोध करने, अनुकूलित उद्धरण प्राप्त करने, या तकनीकी विवरण से परामर्श करने के लिए आज ही हमसे संपर्क करें। JUTAI के सिंगल और डुअल चैनल वाहन डिटेक्टर आपके कार पार्क बैरियर गेट और काउंटिंग सिस्टम प्रोजेक्ट के लिए सटीक, विश्वसनीय प्रदर्शन प्रदान करते हैं।
