लूप डिटेक्टर एलडी श्रृंखला एकल और दोहरी चैनल उच्च संवेदनशीलता मौसम प्रतिरोधी आवास

उत्पत्ति के प्लेस	चीन
ब्रांड नाम	JUTAI
प्रमाणन	CE
मॉडल संख्या	एलडी-202
दस्तावेज़	LD-200.202.pdf
न्यूनतम आदेश मात्रा	1
मूल्य	negotiable
पैकेजिंग विवरण	दफ़्ती
प्रसव के समय	5 - 8 कार्य दिवस
भुगतान शर्तें	टी/टी, एल/सी, डी/ए, डी/पी, वेस्टर्न यूनियन, पेपैल, मनीग्राम, अलीपे
आपूर्ति की क्षमता	प्रति माह 1000 टुकड़े

निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

WhatsApp:0086 18588475571

वीचैट: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

उत्पाद विवरण

बिजली की आवश्यकताएं	12-24V	स्व-मोड़ रेंज	20-2000उह
संवेदनशीलता	16-तरफ़ा चयन योग्य/ उच्चतम 0.010%Dl/L/न्यूनतम 2.56%	प्रचालन अस्थायी	-40 ~ + 70 ℃
प्रतिक्रिया का समय	चालू 10-90ms/बंद 10-90ms	विनिर्देश	13.68.65.2
प्रमुखता देना	लूप डिटेक्टर एलडी श्रृंखला उच्च संवेदनशीलता , लूप डिटेक्टर मौसम प्रतिरोधी आवास , लूप डिटेक्टर सिंगल डबल चैनल

एक संदेश छोड़ें

उत्पाद विवरण

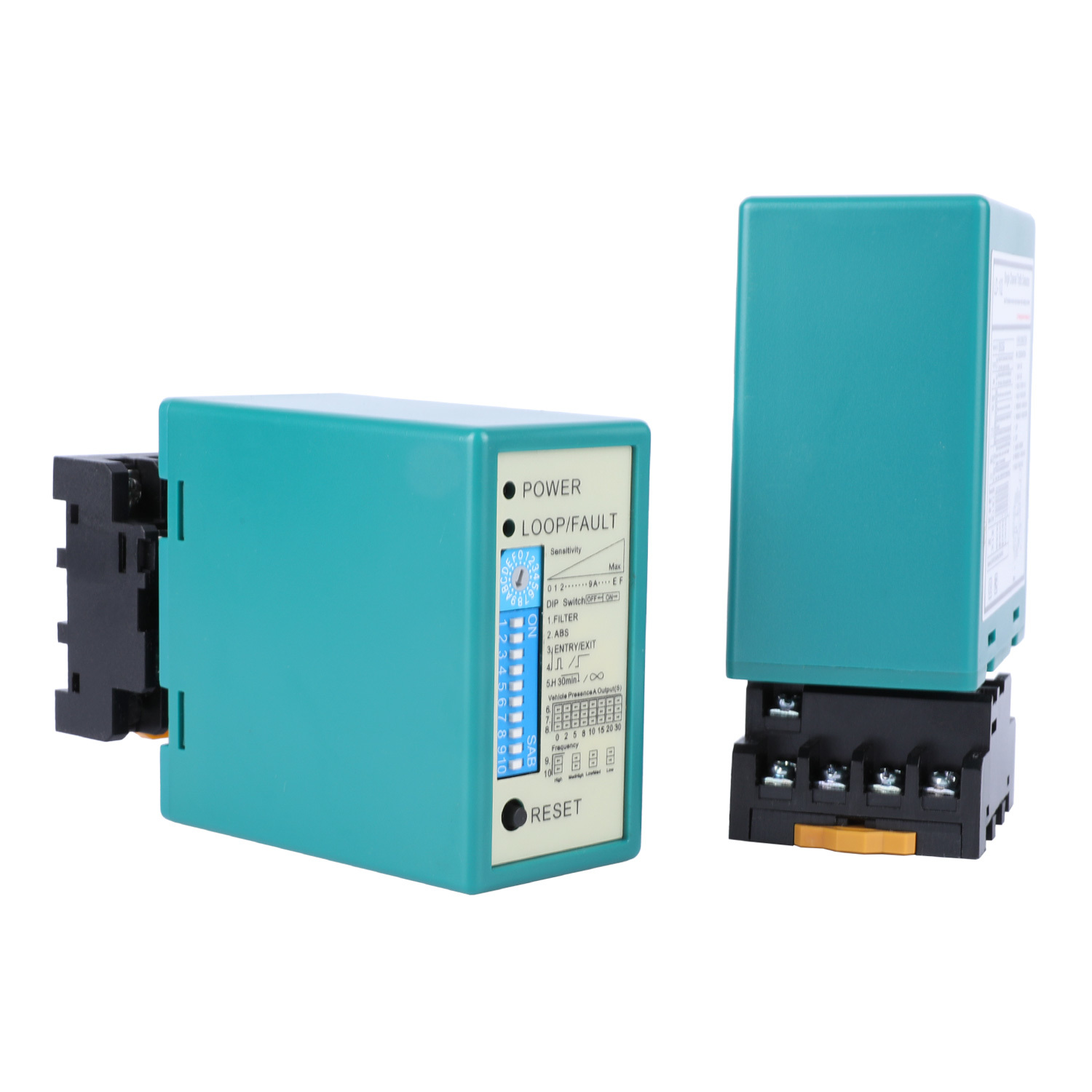

लूप डिटेक्टर एलडी श्रृंखला एकल और दोहरी चैनल उच्च संवेदनशीलता मौसम प्रतिरोधी आवास 0

लूप डिटेक्टर एलडी सीरीज: उच्च संवेदनशीलता और मौसम प्रतिरोधी आवास के साथ एकल और दोहरी चैनल

JUTAI LD सीरीज लूप डिटेक्टर (एकल-चैनल LD100/LD102 और दो-चैनल LD200/LD202) उच्च संवेदनशीलता और मौसम प्रतिरोधी आवास के साथ इंजीनियर औद्योगिक ग्रेड वाहन पहचान समाधान हैं,पार्किंग प्रबंधन सहित कठोर बाहरी और इनडोर अनुप्रयोगों के लिए अनुकूलित, यातायात नियंत्रण, और औद्योगिक दरवाजे स्वचालन. यह श्रृंखला कठोर स्थायित्व के साथ समायोज्य परिशुद्धता सेंसर संयोजन, बारिश, धूल, चरम तापमान में विश्वसनीय प्रदर्शन प्रदान करता है,और उच्च यातायात वातावरण.

हमारी एलडी सीरीज़ में विभिन्न पहचान आवश्यकताओं को पूरा करने के लिए दो मुख्य मॉडल शामिल हैंः

एकल-चैनल मॉडल (LD100 AC / LD102 DC): 16-स्तरीय उच्च संवेदनशीलता समायोजन से सुसज्जित, गेट सक्रियण और एकल-लेन सेंसिंग जैसे बुनियादी उपस्थिति/पल्स डिटेक्शन परिदृश्यों के लिए आदर्श।
दो-चैनल मॉडल (LD200 AC / LD202 DC)विशेषताएंः 8 स्तर की स्वतंत्र उच्च संवेदनशीलता प्रति चैनल + दिशात्मक पता लगाने, जैसे कि प्रवेश/निकास गिनती और द्विदिशात्मक यातायात निगरानी जैसे उन्नत उपयोग के मामलों के लिए डिज़ाइन किया गया।

एलडी श्रृंखला के सभी डिटेक्टर आईपी-रेटेड मौसम प्रतिरोधी आवास के साथ हैं, जो पानी, धूल और संक्षारण के खिलाफ सुरक्षा सुनिश्चित करते हैं, जो पार्किंग स्थल, सड़क मार्गों और औद्योगिक यार्डों में बाहरी तैनाती के लिए महत्वपूर्ण हैं।

प्रमुख विशेषताएं (LD श्रृंखला के मुख्य फायदे)

उच्च संवेदनशीलता सटीकता: सिंगल-चैनल मॉडल 16 स्तर की संवेदनशीलता समायोजन प्रदान करते हैं (0.015%~0.8% डीएल/एल); डबल-चैनल मॉडल प्रत्येक चैनल के लिए 8 स्तर के स्वतंत्र समायोजन प्रदान करते हैं।यह उच्च संवेदनशीलता छोटे वाहनों (मोटरसाइकिल) का पता लगाने में सक्षम है, कॉम्पैक्ट कारों) और बड़े भारी शुल्क वाले वाहनों (ट्रक, ट्रेलर) दोनों, धातु के मलबे या पर्यावरणीय हस्तक्षेप से झूठे ट्रिगर को कम करना।
आईपी-रेटेड मौसम प्रतिरोधी आवास: मजबूत, सील आवास पानी के प्रवेश, धूल के संचय और संक्षारण से बचाता है, औद्योगिक मौसम प्रतिरोधी मानकों को पूरा करता है। बारिश, बर्फ, आर्द्रता में बाहरी प्रतिष्ठानों के लिए उपयुक्त है,और धूल भरे औद्योगिक वातावरण.
डबल चैनल दिशात्मक पता लगाने (LD200/LD202 विशेष): 3 विन्यास योग्य दिशा मोड वाहन की यात्रा दिशा (CH1→CH2 या CH2→CH1) को सटीक रूप से पहचानते हैं, प्रवेश/निकास गिनती और द्विदिशात्मक यातायात प्रवाह विश्लेषण का समर्थन करते हैं।
औद्योगिक स्तर की स्थायित्व: व्यापक परिचालन तापमान सीमा (-40°C से +70°C) और 95% गैर-संक्षेपण आर्द्रता सहिष्णुता, मौसम प्रतिरोधी आवास के साथ जोड़ी, चरम परिस्थितियों में विश्वसनीय प्रदर्शन सुनिश्चित करती है।
हस्तक्षेप विरोधी डिजाइन: 4-चरण चयन योग्य आवृत्ति (एकल-चैनल के लिए 20 ¢ 80 kHz; दो-चैनल के लिए 20 ¢ 100 kHz) आसन्न लूपों, धातु संरचनाओं या इलेक्ट्रॉनिक उपकरणों के साथ क्रॉस-टॉक को समाप्त करती है।
आसान विन्यास और एकीकरण: संवेदनशीलता, आवृत्ति और संचालन मोड (उपस्थिति/पल्स/दिशा) के लिए डीआईपी स्विच नियंत्रण; त्वरित सेटअप के लिए मैनुअल रीसेट बटन। गेट नियंत्रकों, यातायात काउंटरों के साथ सहजता से एकीकृत,और अभिगम नियंत्रण प्रणाली.
वास्तविक समय स्थिति निगरानी: बिजली, पता लगाने की स्थिति और लूप दोषों (शॉर्ट सर्किट/ओपन सर्किट) के लिए एलईडी संकेतक, डाउनटाइम को कम करने के लिए त्वरित समस्या निवारण को सक्षम करते हैं।

तकनीकी विनिर्देश सारांश

पैरामीटर	एकल चैनल (LD100 / LD102)	दो-चैनल (LD200 / LD202)
विद्युत आपूर्ति	100-240 वी एसी या 12-24 वी डीसी	100-240 वी एसी या 12-24 वी डीसी
पता लगाने के चैनल	1	2 स्वतंत्र चैनल
संवेदनशीलता समायोजन	16 स्तर (उच्च संवेदनशीलता)	8 स्तर प्रति चैनल (उच्च संवेदनशीलता)
आवृत्ति चयन	चार कदम (20 ¢ 80 kHz)	चार कदम (20 ¢ 100 kHz)
दिशा का पता लगाना	उपलब्ध नहीं	हाँ (3 मोड, डीआईपी स्विच विन्यस्त)
मौसम प्रतिरोधी रेटिंग	आईपी-रेटेड मौसम प्रतिरोधी आवास	आईपी-रेटेड मौसम प्रतिरोधी आवास
परिचालन तापमान	-40°C से +70°C	-40°C से +70°C
आर्द्रता सहिष्णुता	95% तक आरएच (गैर-संक्षेपण)	95% तक आरएच (गैर-संक्षेपण)
रिले आउटपुट	2 (उपस्थिति + धड़कन/दोष)	2 (प्रत्येक चैनल के लिए एकः COM + NO)
प्रतिक्रिया समय	10 ¢ 90 एमएस	10 ¢ 90 एमएस
लूप इंडक्टेंस रेंज	20 ‰ 2000 μH	20 ‰ 2000 μH प्रति चैनल

लूप स्थापना गाइड

लूप परिधि	तारों को घुमाने की सिफारिश
३४ मीटर	6 मोड़
४६ मीटर	5 मोड़
6×10 मीटर	चार मोड़
१०-२० मीटर	तीन मोड़
20 मीटर से अधिक	दो मोड़
स्थापना नोट	मौसम के प्रतिरोधी आवास से बाहरी माउंटिंग की अनुमति मिलती है; सड़क यातायात और पर्यावरणीय पहनने का सामना करने के लिए त्वरित सेट एपॉक्सी के साथ सील लूप तार। दो-चैनल दिशात्मक पता लगाने के लिए,यात्रा पथों के साथ 1 मीटर के अंतर पर लूप स्थापित करें.

आदर्श अनुप्रयोग

एकल-चैनल (LD100/LD102)

आउटडोर पार्किंग गेट स्वचालन
औद्योगिक दरवाजे सक्रियण (भण्डार, लोडिंग डॉक)
सुरक्षा बूम गेट नियंत्रण
प्रवेश बिंदुओं के लिए मूल वाहन उपस्थिति संवेदन

दो-चैनल (LD200/LD202)

आउटडोर पार्किंग में प्रवेश/निकास गिनती प्रणाली
यातायात प्रवाह की निगरानी और दिशा विश्लेषण
टोल बूथ वाहन वर्गीकरण
औद्योगिक पार्कों में दो लेन का अभिगम नियंत्रण
सड़क मार्गों के लिए द्विदिश यातायात प्रबंधन

जूटाई एलडी सीरीज लूप डिटेक्टर क्यों चुनें?

उच्च संवेदनशीलता और मौसम प्रतिरोधी डिजाइन: बाहरी और कठोर वातावरण के लिए अनुकूलित, पता लगाने की सटीकता और स्थायित्व सुनिश्चित करता है।
व्यापक उत्पाद रेंज: बुनियादी और उन्नत पता लगाने की जरूरतों को पूरा करने के लिए एकल और दो-चैनल मॉडल।
15+ वर्षों की विशेषज्ञता: वाहन पहचान प्रौद्योगिकी में विशेषज्ञता, विश्वसनीयता के लिए सख्त पूर्व-शिपमेंट परीक्षण के साथ।
OEM/ODM समर्थन: विशिष्ट परियोजना आवश्यकताओं के लिए अनुकूलन योग्य समाधान।
दो साल की वारंटी: निर्माता की 2 साल की वारंटी और विशेष तकनीकी सहायता द्वारा समर्थित है।

सही एलडी श्रृंखला मॉडल का चयन करना

चुनेंLD100/LD102 (एकल-चैनल)बाहरी या इनडोर वातावरण में उच्च संवेदनशीलता उपस्थिति/पल्स का बुनियादी पता लगाने के लिए।
चुनेंLD200/LD202 (दो-चैनल)उच्च संवेदनशीलता वाले दिशात्मक पता लगाने, प्रवेश/निकास गिनती या दो-क्षेत्र निगरानी के लिए।

अभी ऑर्डर करें

नमूने का अनुरोध करने के लिए आज ही हमसे संपर्क करें, अनुकूलित उद्धरण प्राप्त करें, या तकनीकी विवरण परामर्श करें। JUTAI LD श्रृंखला लूप डिटेक्टर उच्च संवेदनशीलता, मौसम प्रतिरोधी स्थायित्व,और अपने वाहन का पता लगाने परियोजनाओं के लिए विश्वसनीय प्रदर्शन.

लूप डिटेक्टर एलडी श्रृंखला एकल और दोहरी चैनल उच्च संवेदनशीलता मौसम प्रतिरोधी आवास 1

लूप डिटेक्टर एलडी श्रृंखला एकल और दोहरी चैनल उच्च संवेदनशीलता मौसम प्रतिरोधी आवास 2

लूप डिटेक्टर एलडी श्रृंखला एकल और दोहरी चैनल उच्च संवेदनशीलता मौसम प्रतिरोधी आवास 3

संबंध

संकेतक और स्विच:

पावर एलईडी (आरईडी): "पावर ऑन" को इंगित करने के लिए प्रकाश देता है।
सीएच1 डिटेक्शन एलईडीः
- स्थिर चालूः वाहन का पता लगाने का संकेत देता है।
- धीमी गति से झिलमिलाहट करनाः लूप के बाद लूप शॉर्ट सर्किट या अपर्याप्त मोड़ का संकेत देता है।
- तेजी से झिलमिलाहटः लूप के बाद एक लूप ओपन सर्किट या अत्यधिक मोड़ को इंगित करता है।
सीएच2 डिटेक्शन एलईडीः
- स्थिर चालूः वाहन का पता लगाने का संकेत देता है।
- धीमी गति से झिलमिलाहट करनाः लूप के बाद लूप शॉर्ट सर्किट या अपर्याप्त मोड़ का संकेत देता है।
- तेजी से झिलमिलाहटः लूप के बाद एक लूप ओपन सर्किट या अत्यधिक मोड़ को इंगित करता है।

संवेदनशीलता चयनः

संवेदनशीलता और आवृत्ति समायोजन 7-तरफा डिप स्विच और 10-तरफा डिप स्विच सेटिंग्स के माध्यम से सुविधाजनक है।
उपयोगकर्ता उपलब्ध तालिकाओं के अनुसार डिप स्विच की स्थिति को कॉन्फ़िगर करके 8 अलग-अलग संवेदनशीलता सेटिंग्स में से चुन सकते हैं।
डिप स्विच 6, 7, और 8 CH1 संवेदनशीलता को नियंत्रित करते हैं, जो 0.8 (सबसे कम संवेदनशील) से 0.015 (सबसे संवेदनशील) तक होता है।
डिप स्विच 3, 4, और 5 CH2 संवेदनशीलता को नियंत्रित करते हैं, जो 0.8 (सबसे कम संवेदनशील) से 0.015 (सबसे संवेदनशील) तक होता है।

3. स्विच 1=S1 : चैनल 1 लूप फ़ंक्शन चयन (10 तरह की डिप स्विच)

(1) ((स्विच 1) डीआईपी 1 और डीआईपी 2 दोनों ट्रेलर (दोनों चैनलों) के लिए विशेष संवेदनशीलता वृद्धि।

(2) ((स्विच 1=S1) D3, D4, D5 और (स्विच 2=S2) D1, D2 सेटिंग विशेष कार्य (मोड1, 2, 3 दिशा पता लगाने. मोड 4, 5, 6 सामान्य मोड, दो लूप पता लगाने अलग कर रहे हैं)

(3) ((स्विच 1=S1) D6 & D7 & D8 और (स्विच 2=S2) D3 & D4 & D5 CH1 और CH2 संवेदनशीलता चयन (आठ स्तर विकल्प) की सेटिंग।

(4) ((स्विच 1=S1) D9 & D10 और (स्विच2=S2) D6, D7 सेटिंग फ्रीक्वेंसी (20 K से 100 KHz तक) ।

* रीसेट बटनः कृपया ध्यान देंः LD-200 को हर बार रीसेट किया जाना चाहिए जब डिप स्विच में सेटिंग परिवर्तन किया जाता है।

स्थापना सावधानी और समस्या निवारणः

कॉइल काटने का आकार और एम्बेडिंग दिशानिर्देश दाईं ओर के आरेख में दिखाए गए हैं।
इंडक्शन कॉइल के लिए 500 मीटर तक की कुल लंबाई के फेरोमैग्नेटिक तारों का उपयोग करने की सिफारिश की जाती है।
कॉइल का काटने का आकार 1.0 से 2.0 मीटर की लंबाई और 0.8 से 1.2 मीटर की चौड़ाई का आयताकार होना चाहिए, जहां तक संभव हो कोने में सही कोणों से बचना चाहिए।
बुनियादी विशिष्ट कॉइल घुमावों की अनुशंसित स्थापना अवलोकन

स्थापना के दौरान, कृपया उत्पाद प्लग और सॉकेट ऊर्ध्वाधर दिशा में रखें

आवेदन

JUTAI LD200/202 डबल-चैनल वाहन लूप डिटेक्टर श्रृंखला, दिशा पहचान फ़ंक्शन से लैस है, कई एकल-चैनल प्रवेश और निकास परिदृश्यों के लिए आदर्श है।जब JUTAI एक दरवाजा नियंत्रक (मॉडल) के साथ एकीकृत: AC-11), JUTAI गेट बैरियर (मॉडलः BR-110) और JUTAI लंबी दूरी के RFID रीडर (मॉडलः PUHF-9), साथ ही उच्च तापमान प्रतिरोध लूप कॉइल्स (मॉडलः JTHT-11)यह एकल-चैनल प्रवेश/निकास पहुंच नियंत्रण प्रणालियों के लिए एक निर्बाध समाधान बनाता है.

कार्य सिद्धांत इस प्रकार है:

प्रवेश प्रक्रिया:
- जब कोई कार समुदाय या पार्किंग स्थल में प्रवेश करती है, तो दो लूप कॉइल्स को एक साथ दबाया जाता है।
- JUTAI डबल चैनल लूप डिटेक्टर (LD-200/202) प्रवेश द्वार पर स्थित यूएचएफ रीडर को ट्रिगर करता है।
- यूएचएफ रीडर कार्ड आईडी पढ़ता है और इसे वीगैंड आउटपुट के माध्यम से नियंत्रक (एसी-11) को भेजता है।
- नियंत्रक आईडी की वैधता सत्यापित करता है और गेट बाधा को खोलने के लिए रिले सिग्नल आउटपुट करता है।
- कार समुदाय या पार्किंग स्थल में प्रवेश करती है, और जैसे ही यह बाधा गेट से गुजरती है, बाधा हाथ स्वचालित रूप से कम हो जाता है।
- JUTAI सिंगल चैनल लूप डिटेक्टर (LD-100/102) इस प्रक्रिया के दौरान सुरक्षा और एंटी-स्मैशिंग कार्यक्षमता सुनिश्चित करता है।
बाहर निकलने की प्रक्रियाः
- जब कोई कार समुदाय या पार्किंग स्थल से बाहर निकलती है, तो वह अंदर के यूएचएफ रीडर से गुजरती है।
- एलडी-200/एलडी-202 यूएचएफ रीडर को ट्रिगर करता है, जो कार्ड पढ़ता है और आईडी को नियंत्रक को भेजता है।
- नियंत्रक आईडी की वैधता सत्यापित करता है और कार को बाहर निकलने के लिए गेट बाधा को खोलने के लिए रिले सिग्नल आउटपुट करता है।
- जैसे-जैसे कार बैरियर गेट से गुजरती है, बैरियर आर्म स्वचालित रूप से कम हो जाती है।
- LD-100/102 इस प्रक्रिया के दौरान सुरक्षा और विरोधी-स्मैश कार्यक्षमता प्रदान करता है।
दिशा पहचानः
- LD-200/LD-202 के दिशा पहचान फ़ंक्शन से यह सुनिश्चित होता है कि जब कार किसी अन्य यूएचएफ रीडर से गुज़रती है तो डबल चैनल लूप डिटेक्टर सिग्नल को फिर से ट्रिगर नहीं करता है।इस प्रकार सिस्टम में केवल प्रवेश या निकास रिकॉर्ड दर्ज किए जाते हैं.

JUTAI LD-200/202 डबल चैनल लूप डिटेक्टर दो स्वतंत्र एकल-चैनल लूप डिटेक्टर के रूप में भी कार्य कर सकता है। यह विन्यास मानक एक-इन और एक-आउट पार्किंग स्थल के लिए उपयुक्त है,जहां प्रवेश और निकास दोनों पर एक बाधा और एक लंबी दूरी का रीडर है.

इस सेटअप में, एक लूप कॉइल का उपयोग रीडर को ट्रिगर करने और कार्ड को पढ़ने के लिए किया जाता है, जबकि दूसरा लूप कॉइल बाधा के एंटी-स्मैशिंग फ़ंक्शन के लिए समर्पित है।दो स्वतंत्र लूप डिटेक्टर के रूप में एलडी-200/202 का उपयोग करकेयह सेटअप प्रत्येक कार्य के लिए अलग-अलग डिटेक्टरों के उपयोग से जुड़े हार्डवेयर लागतों में से कुछ को कम करता है।

यह कार्यक्षमता LD-200/202 की स्वतंत्र कार्य मोड सुविधा को सक्षम करके प्राप्त की जाती है, जिससे इसे इस दोहरी क्षमता में प्रभावी ढंग से काम करने की अनुमति मिलती है।
