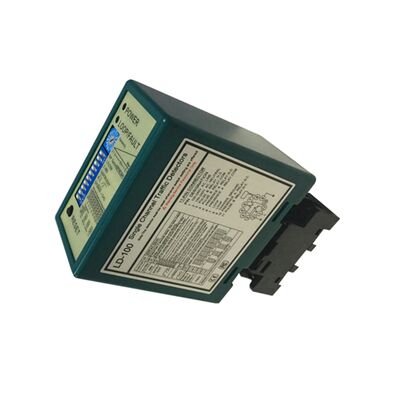

गेट के लिए वाहन डिटेक्शन सेंसर सिंगल चैनल, दिशा गिनती के लिए डुअल चैनल

उत्पत्ति के प्लेस	चीन
ब्रांड नाम	JUTAI
प्रमाणन	CE
मॉडल संख्या	एलडी-202
दस्तावेज़	LD-200.202.pdf
न्यूनतम आदेश मात्रा	1
मूल्य	negotiable
पैकेजिंग विवरण	दफ़्ती
प्रसव के समय	5 - 8 कार्य दिवस
भुगतान शर्तें	टी/टी, एल/सी, डी/ए, डी/पी, वेस्टर्न यूनियन, पेपैल, मनीग्राम, अलीपे
आपूर्ति की क्षमता	प्रति माह 1000 टुकड़े

निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

WhatsApp:0086 18588475571

वीचैट: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

उत्पाद विवरण

बिजली की आवश्यकताएं	12-24V	स्व-मोड़ रेंज	20-2000उह
संवेदनशीलता	16-तरफ़ा चयन योग्य/ उच्चतम 0.010%Dl/L/न्यूनतम 2.56%	प्रचालन अस्थायी	-40 ~ + 70 ℃
प्रतिक्रिया का समय	चालू 10-90ms/बंद 10-90ms	विनिर्देश	13.68.65.2
प्रमुखता देना	सिंगल चैनल वाहन डिटेक्शन सेंसर , डुअल चैनल दिशा गिनती सेंसर , गेट नियंत्रण के लिए लूप डिटेक्टर

एक संदेश छोड़ें

उत्पाद विवरण

गेट के लिए वाहन डिटेक्शन सेंसर सिंगल चैनल, दिशा गिनती के लिए डुअल चैनल 0

वाहन पहचान सेंसर: गेट ऑटोमेशन के लिए सिंगल चैनल, डायरेक्शन सेंसिंग और गिनती के लिए डुअल चैनल

JUTAI वाहन पहचान सेंसर पहुंच नियंत्रण और यातायात प्रबंधन के लिए लक्षित समाधान प्रदान करते हैं, जिसमें गेट ऑटोमेशन के लिए अनुकूलित एकल-चैनल मॉडल और दिशात्मक सेंसिंग और यातायात गणना के लिए दोहरे चैनल वेरिएंट को इंजीनियर किया गया है। औद्योगिक-ग्रेड परिशुद्धता और मजबूत स्थायित्व के साथ निर्मित, ये सेंसर पार्किंग स्थल, औद्योगिक सुविधाओं, आवासीय परिसरों और टोल प्लाजा सहित इनडोर/आउटडोर अनुप्रयोगों के लिए विश्वसनीय प्रदर्शन प्रदान करते हैं।

हमारा उत्पाद लाइनअप मुख्य उपयोग के मामलों के अनुरूप है:

सिंगल चैनल सेंसर: एक-बिंदु वाहन का पता लगाने के लिए डिज़ाइन किया गया, स्वचालित गेट खोलने/बंद करने, औद्योगिक दरवाजा सक्रियण और बुनियादी पहुंच नियंत्रण को ट्रिगर करने के लिए आदर्श। कारों, मोटरसाइकिलों और छोटे वाणिज्यिक वाहनों का पता लगाने, झूठे ट्रिगर को कम करने के लिए उच्च संवेदनशीलता से लैस।
दोहरी चैनल सेंसर: दोहरे स्वतंत्र पहचान क्षेत्र और विन्यास योग्य दिशा मोड की सुविधा, वाहन यात्रा दिशा (प्रवेश/निकास) और वास्तविक समय यातायात गणना के सटीक निर्णय को सक्षम करती है। प्रवेश/निकास प्रबंधन प्रणाली, यातायात प्रवाह विश्लेषण और मल्टी-लेन पहुंच नियंत्रण के लिए बिल्कुल सही।

सभी सेंसर कठोर पर्यावरणीय परिस्थितियों के अनुकूल मौसम प्रतिरोधी आवास और व्यापक तापमान सहनशीलता के साथ गेट नियंत्रकों, यातायात काउंटरों और एक्सेस कंट्रोल प्लेटफार्मों के साथ सहज एकीकरण का समर्थन करते हैं।

प्रमुख विशेषताऐं

एकल चैनल (गेट ऑटोमेशन फोकस)

गेट-अनुकूलित ट्रिगर मोड: टकराव से बचने के लिए 10-90 एमएस प्रतिक्रिया समय के साथ पल्स आउटपुट (एक बार गेट उठाना) और उपस्थिति होल्ड (वाहन गुजरने के दौरान गेट खुला रखता है) का समर्थन करता है।
16-स्तरीय समायोज्य संवेदनशीलता: वाहन के आकार (मोटरसाइकिल से एसयूवी तक) से मेल खाने के लिए सटीक पहचान परिशुद्धता और धातु के मलबे या आसन्न संरचनाओं से झूठे ट्रिगर को खत्म करना।
आसान विन्यास: संवेदनशीलता और ऑपरेटिंग मोड के लिए डीआईपी स्विच नियंत्रण, किसी जटिल सॉफ़्टवेयर की आवश्यकता नहीं - गेट सिस्टम के लिए त्वरित ऑन-साइट सेटअप सक्षम करता है।
औद्योगिक-ग्रेड विश्वसनीयता: -40°C से +70°C ऑपरेटिंग तापमान रेंज और 95% गैर-संघनक आर्द्रता सहनशीलता, बाहरी गेट स्थापना के लिए उपयुक्त।

डुअल चैनल (दिशा संवेदन और गिनती फोकस)

3 विन्यास योग्य दिशा मोड: प्रवेश/निकास गणना और द्विदिश यातायात प्रवाह विश्लेषण का समर्थन करने के लिए वाहन यात्रा दिशा (CH1→CH2 या CH2→CH1) की सटीक पहचान करता है।
प्रति चैनल स्वतंत्र 8-स्तरीय संवेदनशीलता: विभिन्न लेन स्थितियों और वाहन प्रकारों के अनुकूल होने के लिए प्रत्येक पहचान क्षेत्र की संवेदनशीलता को अलग से समायोजित करें।
विरोधी हस्तक्षेप डिजाइन: 4-चरण चयन योग्य आवृत्ति (20-100 kHz) आसन्न चैनलों या लूपों के बीच क्रॉस-टॉक को समाप्त करती है, जिससे उच्च-यातायात क्षेत्रों में गिनती सटीकता सुनिश्चित होती है।
वास्तविक समय गणना संगतता: पार्किंग स्थल या सड़क मार्गों के लिए वास्तविक समय अधिभोग डेटा प्रदान करने के लिए ट्रैफ़िक गणना डिस्प्ले और प्रबंधन सॉफ़्टवेयर के साथ निर्बाध रूप से एकीकृत होता है।

सार्वभौमिक लाभ

मौसमरोधी आवास: सीलबंद, ऊबड़-खाबड़ आवास पानी, धूल और जंग से बचाता है, जो बाहरी तैनाती के लिए आदर्श है।
वास्तविक समय स्थिति की निगरानी: बिजली, पता लगाने की स्थिति और लूप दोष (शॉर्ट/ओपन सर्किट) के लिए एलईडी संकेतक तेजी से समस्या निवारण में सक्षम बनाते हैं।
लचीले पावर विकल्प: स्थायी स्थापनाओं के लिए 100-240V AC और अस्थायी सेटअपों (उदाहरण के लिए, निर्माण स्थल गेट) के लिए 12-24V DC का समर्थन करता है।
दोहरी रिले आउटपुट: गेट नियंत्रकों, यातायात काउंटरों और अन्य स्वचालन उपकरणों के साथ विश्वसनीय कनेक्शन सुनिश्चित करता है।

तकनीकी विशिष्टताएँ सारांश

पैरामीटर	एकल चैनल	दोहरा चैनल
डिटेक्शन चैनल	1	2 स्वतंत्र
मूलभूत कार्य	गेट स्वचालन, उपस्थिति का पता लगाना	दिशा संवेदन, यातायात गणना
संवेदनशीलता समायोजन	16-स्तर	प्रति चैनल 8-स्तर
दिशा का पता लगाना	नहीं	हां (3 मोड, डीआईपी कॉन्फ़िगर करने योग्य)
आवृति सीमा	20-80 किलोहर्ट्ज़	20-100 किलोहर्ट्ज़
बिजली की आपूर्ति	100-240वी एसी/12-24वी डीसी	100-240वी एसी/12-24वी डीसी
प्रतिक्रिया समय	10-90 एमएस	10-90 एमएस
परिचालन तापमान	-40°C से +70°C	-40°C से +70°C
आर्द्रता सहनशीलता	95% आरएच (गैर संघनक)	95% आरएच (गैर संघनक)
रिले आउटपुट	2 (उपस्थिति + पल्स/दोष)	2 (1 प्रति चैनल: COM + NO)
लूप इंडक्शन रेंज	20-2000 µH	प्रति चैनल 20-2000 µH

लूप इंस्टालेशन गाइड

लूप परिधि	अनुशंसित तार मोड़
3-4 मीटर	6 मोड़
4-6 मीटर	5 मोड़
6-10 मीटर	4 मोड़
10-20 मीटर	3 मोड़
20 मीटर से अधिक	2 मोड़
स्थापना नोट	दोहरे चैनल दिशा संवेदन के लिए, वाहन यात्रा पथ पर 1 मीटर की दूरी पर लूप स्थापित करें; सड़क यातायात की टूट-फूट को झेलने के लिए त्वरित-सेट एपॉक्सी के साथ तारों को सील करें।

आदर्श अनुप्रयोग

एकल चैनल उपयोग के मामले

आवासीय परिसर गेट स्वचालन
औद्योगिक गोदाम दरवाजा सक्रियण
छोटा पार्किंग स्थल बैरियर गेट नियंत्रण
वाणिज्यिक भवन पहुंच गेट ट्रिगरिंग
निर्माण स्थल अस्थायी गेट नियंत्रण

दोहरे चैनल उपयोग के मामले

पार्किंग स्थल में प्रवेश/निकास गणना प्रणाली
शॉपिंग मॉल यातायात प्रवाह दिशा विश्लेषण
टोल बूथ वाहन वर्गीकरण और गिनती
औद्योगिक पार्क दोहरे लेन अभिगम नियंत्रण
हवाई अड्डा पार्किंग द्विदिशात्मक यातायात प्रबंधन

JUTAI वाहन डिटेक्शन सेंसर क्यों चुनें?

लक्षित समाधान: गेट ऑटोमेशन के लिए एकल-चैनल मॉडल, दिशा संवेदन और गिनती के लिए दोहरे चैनल-कोई अनावश्यक सुविधाएँ नहीं, लागत कम करना।
औद्योगिक-ग्रेड स्थायित्व: मौसम प्रतिरोधी आवास और व्यापक तापमान सहनशीलता कठोर वातावरण में विश्वसनीय प्रदर्शन सुनिश्चित करती है।
आसान एकीकरण: मानक गेट नियंत्रकों, ट्रैफ़िक काउंटरों और एक्सेस कंट्रोल सिस्टम के साथ संगत - कोई जटिल प्रोग्रामिंग नहीं।
15+ वर्षों की विशेषज्ञता: गुणवत्ता आश्वासन के लिए कठोर प्री-शिपमेंट परीक्षण के साथ वाहन पहचान तकनीक में विशेषज्ञता।
अनुकूलन समर्थन: विशिष्ट परियोजना आवश्यकताओं को पूरा करने के लिए OEM/ODM सेवाएं उपलब्ध हैं।
2 साल की वारंटी: 2 साल की निर्माता वारंटी और समर्पित तकनीकी सहायता द्वारा समर्थित।

सही मॉडल का चयन

चुननाएकल चैनलबुनियादी गेट स्वचालन और एक-बिंदु उपस्थिति का पता लगाने के लिए सेंसर।
चुननादोहरा चैनलदिशा संवेदन, यातायात गणना, या बहु-लेन पहुंच नियंत्रण के लिए सेंसर।

अब ऑर्डर दें

नि:शुल्क नमूनों का अनुरोध करने, अनुकूलित उद्धरण प्राप्त करने, या तकनीकी विवरण देखने के लिए आज ही हमसे संपर्क करें। JUTAI वाहन पहचान सेंसर आपके गेट स्वचालन और यातायात गणना परियोजनाओं के लिए सटीक, विश्वसनीय प्रदर्शन प्रदान करते हैं।

गेट के लिए वाहन डिटेक्शन सेंसर सिंगल चैनल, दिशा गिनती के लिए डुअल चैनल 1

गेट के लिए वाहन डिटेक्शन सेंसर सिंगल चैनल, दिशा गिनती के लिए डुअल चैनल 2

गेट के लिए वाहन डिटेक्शन सेंसर सिंगल चैनल, दिशा गिनती के लिए डुअल चैनल 3

कनेक्शन

संकेतक और स्विच:

पावर एलईडी (लाल): "पावर चालू" का संकेत देने के लिए रोशनी करता है।
CH1 डिटेक्शन एलईडी:
- स्थिर चालू: वाहन का पता लगाने का संकेत देता है।
- धीमी ब्लिंकिंग: लूप शॉर्ट सर्किट या लूप के बाद अपर्याप्त मोड़ को इंगित करता है।
- तेज़ ब्लिंकिंग: लूप ओपन सर्किट या लूप के बाद अत्यधिक ट्विस्ट का संकेत देता है।
CH2 डिटेक्शन एलईडी:
- स्थिर चालू: वाहन का पता लगाने का संकेत देता है।
- धीमी ब्लिंकिंग: लूप शॉर्ट सर्किट या लूप के बाद अपर्याप्त मोड़ को इंगित करता है।
- तेज़ ब्लिंकिंग: लूप ओपन सर्किट या लूप के बाद अत्यधिक ट्विस्ट का संकेत देता है।

संवेदनशीलता चयन:

संवेदनशीलता और आवृत्ति समायोजन को 7-वे डिप स्विच और 10-वे डिप स्विच सेटिंग्स के माध्यम से सुविधाजनक बनाया गया है।
उपयोगकर्ता प्रदान की गई तालिकाओं के अनुसार डिप स्विच स्थिति को कॉन्फ़िगर करके 8 अलग-अलग संवेदनशीलता सेटिंग्स में से चुन सकते हैं।
डिप स्विच 6, 7, और 8 सीएच1 संवेदनशीलता को नियंत्रित करते हैं, जो 0.8 (सबसे कम संवेदनशील) से लेकर 0.015 (सबसे अधिक संवेदनशील) तक होती है।
डिप स्विच 3, 4, और 5 सीएच2 संवेदनशीलता को नियंत्रित करते हैं, जो 0.8 (सबसे कम संवेदनशील) से 0.015 (सबसे अधिक संवेदनशील) तक होती है।

3. स्विच 1=एस1 : चैनल 1 लूप फ़ंक्शन चयन (10 वे डिप स्विच)

(1)(स्विच 1) डीआईपी 1 और डीआईपी 2 दोनों ट्रेलर (दोनों चैनल) के लिए विशेष संवेदनशीलता में वृद्धि।

(2)(स्विच 1=एस1) डी3, डी4, डी5 और (स्विच 2=एस2) डी1, डी2 सेटिंग विशेष कार्य (मोड1, 2, 3 दिशा का पता लगाना। मोड 4, 5, 6 सामान्य मोड, दो लूप का पता लगाना अलग हो गया है)

(3)(स्विच 1=एस1) डी6 और डी7 और डी8 और (स्विच 2=एस2) डी3 और डी4 और डी5 सेटिंग सीएच1 और सीएच2 संवेदनशीलता चयन (आठ स्तर विकल्प)।

(4)(स्विच 1=एस1) डी9 और डी10 और (स्विच2=एस2) डी6, डी7 सेटिंग फ्रीक्वेंसी (20 के से 100 किलोहर्ट्ज़)।

* रीसेट बटन: कृपया ध्यान दें: हर बार डिप स्विच में सेटिंग परिवर्तन किए जाने पर एलडी-200 को रीसेट किया जाना चाहिए।

स्थापना सावधानियाँ और समस्या निवारण:

कुंडल काटने का आकार और एम्बेडिंग दिशानिर्देश दाईं ओर चित्र में दिखाए गए हैं।
इंडक्शन कॉइल के लिए 500 मीटर तक की कुल लंबाई के साथ लौहचुंबकीय तारों का उपयोग करने की अनुशंसा की जाती है।
कॉइल का काटने का आकार एक आयताकार होना चाहिए जिसकी लंबाई 1.0 से 2.0 मीटर और चौड़ाई 0.8 से 1.2 मीटर होनी चाहिए, जितना संभव हो कोनों पर समकोण से बचना चाहिए।
बुनियादी विशिष्ट कुंडल घुमावों का अनुशंसित स्थापना अवलोकन:

स्थापना करते समय, कृपया उत्पाद प्लग और सॉकेट को ऊर्ध्वाधर दिशा में रखें

आवेदन

दिशा पहचान फ़ंक्शन से सुसज्जित JUTAI LD200/202 डबल-चैनल वाहन लूप डिटेक्टर श्रृंखला, कई एकल-चैनल प्रवेश और निकास परिदृश्यों के लिए आदर्श है। जब JUTAI वन डोर कंट्रोलर (मॉडल: AC-11), JUTAI गेट बैरियर (मॉडल: BR-110), और JUTAI लंबी दूरी के RFID रीडर (मॉडल: PUHF-9) के साथ उच्च तापमान प्रतिरोध लूप कॉइल्स (मॉडल: JTHT-11) के साथ एकीकृत किया जाता है, तो यह एकल-चैनल प्रवेश / निकास पहुंच नियंत्रण प्रणालियों के लिए एक सहज समाधान बनाता है।

कार्य सिद्धांत इस प्रकार है:

प्रवेश प्रक्रिया:
- जब कोई कार समुदाय या पार्किंग स्थल में प्रवेश करती है, तो दो लूप कॉइल एक साथ दबाए जाते हैं।
- JUTAI डबल चैनल लूप डिटेक्टर (LD-200/202) प्रवेश द्वार पर स्थित UHF रीडर को ट्रिगर करता है।
- यूएचएफ रीडर कार्ड आईडी को पढ़ता है और इसे विगैंड आउटपुट के माध्यम से नियंत्रक (एसी-11) को भेजता है।
- नियंत्रक आईडी की वैधता की पुष्टि करता है और गेट बैरियर को खोलने के लिए रिले सिग्नल आउटपुट करता है।
- कार समुदाय या पार्किंग स्थल में प्रवेश करती है, और जैसे ही वह बैरियर गेट से गुजरती है, बैरियर आर्म स्वचालित रूप से नीचे हो जाता है।
- JUTAI सिंगल चैनल लूप डिटेक्टर (LD-100/102) इस प्रक्रिया के दौरान सुरक्षा और एंटी-स्मैशिंग कार्यक्षमता सुनिश्चित करता है।
बाहर निकलने की प्रक्रिया:
- जब कोई कार समुदाय या पार्किंग स्थल से बाहर निकलती है, तो वह अंदर के यूएचएफ रीडर से होकर गुजरती है।
- एलडी-200/एलडी-202 यूएचएफ रीडर को ट्रिगर करता है, जो कार्ड को पढ़ता है और नियंत्रक को आईडी भेजता है।
- नियंत्रक आईडी की वैधता की पुष्टि करता है और कार के बाहर निकलने के लिए गेट बैरियर को खोलने के लिए एक रिले सिग्नल आउटपुट करता है।
- जैसे ही कार बैरियर गेट से गुजरती है, बैरियर आर्म अपने आप नीचे हो जाता है।
- एलडी-100/102 इस प्रक्रिया के दौरान सुरक्षा और एंटी-स्मैशिंग कार्यक्षमता प्रदान करता है।
दिशा पहचान:
- एलडी-200/एलडी-202 का डायरेक्शन रिकग्निशन फ़ंक्शन यह सुनिश्चित करता है कि जब कार किसी अन्य यूएचएफ रीडर से गुजरती है तो डबल चैनल लूप डिटेक्टर सिग्नल को फिर से ट्रिगर नहीं करता है, जिससे सिस्टम में केवल प्रवेश या निकास रिकॉर्ड रिकॉर्ड होता है।

JUTAI LD-200/202 डबल चैनल लूप डिटेक्टर दो स्वतंत्र सिंगल-चैनल लूप डिटेक्टर के रूप में भी कार्य कर सकता है। यह कॉन्फ़िगरेशन मानक वन-इन और वन-आउट पार्किंग स्थल के लिए उपयुक्त है, जहां प्रवेश और निकास दोनों पर एक बाधा और एक लंबी दूरी का रीडर है।

इस सेटअप में, एक लूप कॉइल का उपयोग रीडर को ट्रिगर करने और कार्ड को पढ़ने के लिए किया जाता है, जबकि दूसरा लूप कॉइल बैरियर के एंटी-स्मैशिंग फ़ंक्शन के लिए समर्पित होता है। एलडी-200/202 को दो स्वतंत्र लूप डिटेक्टरों के रूप में उपयोग करने से, आर्थिक दृष्टिकोण से संभावित लागत-बचत लाभ होता है। यह सेटअप प्रत्येक फ़ंक्शन के लिए अलग डिटेक्टरों का उपयोग करने से जुड़ी कुछ हार्डवेयर लागतों को कम करता है।

यह कार्यक्षमता एलडी-200/202 की स्वतंत्र कार्य मोड सुविधा को सक्षम करके प्राप्त की जाती है, जो इसे इस दोहरी क्षमता में प्रभावी ढंग से संचालित करने की अनुमति देती है।
