सिंगल और डुअल चैनल लूप डिटेक्टर कार, ट्रक, मोटरसाइकिल, फोर्कलिफ्ट के साथ संगत

उत्पत्ति के प्लेस	चीन
ब्रांड नाम	JUTAI
प्रमाणन	CE
मॉडल संख्या	एलडी-202
दस्तावेज़	LD-200.202.pdf
न्यूनतम आदेश मात्रा	1
मूल्य	negotiable
पैकेजिंग विवरण	दफ़्ती
प्रसव के समय	5 - 8 कार्य दिवस
भुगतान शर्तें	टी/टी, एल/सी, डी/ए, डी/पी, वेस्टर्न यूनियन, पेपैल, मनीग्राम, अलीपे
आपूर्ति की क्षमता	प्रति माह 1000 टुकड़े

निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

WhatsApp:0086 18588475571

वीचैट: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

उत्पाद विवरण

बिजली की आवश्यकताएं	12-24V	स्व-मोड़ रेंज	20-2000उह
संवेदनशीलता	16-तरफ़ा चयन योग्य/ उच्चतम 0.010%Dl/L/न्यूनतम 2.56%	प्रचालन अस्थायी	-40 ~ + 70 ℃
प्रतिक्रिया का समय	चालू 10-90ms/बंद 10-90ms	विनिर्देश	13.68.65.2
प्रमुखता देना	सिंगल चैनल लूप डिटेक्टर , दो-चैनल लूप डिटेक्टर , कार और ट्रक के लिए लूप डिटेक्टर

एक संदेश छोड़ें

उत्पाद विवरण

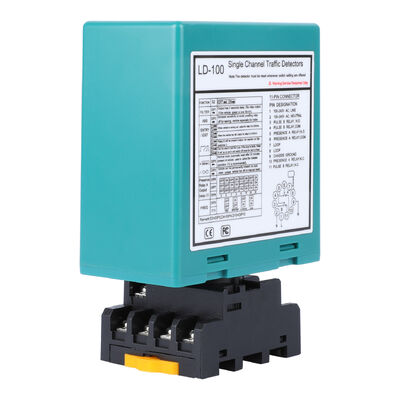

सिंगल और डुअल चैनल लूप डिटेक्टर कार, ट्रक, मोटरसाइकिल, फोर्कलिफ्ट के साथ संगत 0

सिंगल और डबल चैनल लूप डिटेक्टर कारों के साथ संगत ट्रक मोटरसाइकिलें फोर्कलिफ्ट

जुटाई एकल और दो-चैनल लूप डिटेक्टर कारों, ट्रकों, मोटरसाइकिलों, फोर्कलिफ्ट और अन्य वाहन प्रकारों के साथ सार्वभौमिक संगतता के लिए इंजीनियर औद्योगिक ग्रेड वाहन पहचान समाधान हैं.विभिन्न औद्योगिक, वाणिज्यिक और पार्किंग परिदृश्यों के अनुकूल होने के लिए डिज़ाइन किए गए, ये डिटेक्टर समायोज्य संवेदनशीलता, मजबूत स्थायित्व,और लचीला विन्यास छोटे के माध्यम से सटीक पता लगाने प्रदान करने के लिए, मध्यम और भारी वाहन।

हमारे उत्पाद लाइनअप सार्वभौमिक वाहन संगतता बनाए रखते हुए विभिन्न पता लगाने की जरूरतों को पूरा करता हैः

एकल चैनल लूप डिटेक्टर (LD100 AC / LD102 DC): एकल बिंदु वाहन पहचान के लिए आदर्श, गेट स्वचालन, औद्योगिक दरवाजा सक्रियण और बुनियादी पहुंच नियंत्रण के लिए सभी सामान्य वाहन प्रकारों के साथ संगत।
डबल चैनल लूप डिटेक्टर (LD200 AC / LD202 DC): दिशात्मक संवेदन और दो-क्षेत्र निगरानी से सुसज्जित, प्रवेश/निकास गिनती, यातायात प्रवाह विश्लेषण और बहु-लेन पहुंच नियंत्रण के लिए विभिन्न वाहनों के साथ सार्वभौमिक रूप से संगत।

सभी डिटेक्टरों में ठीक से समायोजित संवेदनशीलता और विरोधी हस्तक्षेप डिजाइन है,छोटे मोटरसाइकिलों से लेकर बड़े फोर्कलिफ्टर और भारी ट्रकों तक के वाहनों के विभिन्न आकारों की झूठे ट्रिगर के बिना विश्वसनीय पहचान सुनिश्चित करना.

प्रमुख विशेषताएं (सार्वभौमिक वाहन संगतता के मुख्य लाभ)

बहु वाहन अनुकूलन के लिए समायोज्य संवेदनशीलता: एकल-चैनल मॉडल 16-स्तरीय संवेदनशीलता ट्यूनिंग प्रदान करते हैं; दोहरी-चैनल मॉडल प्रत्येक चैनल के लिए 8-स्तरीय स्वतंत्र समायोजन प्रदान करते हैं। This precision allows the detector to adapt to the magnetic field changes of different vehicle sizes—effectively detecting lightweight motorcycles (low magnetic signature) and heavy trucks/forklifts (strong magnetic signature) alike.
सार्वभौमिक वाहन पहचान एल्गोरिथ्म: कारों, ट्रकों, मोटरसाइकिलों और फोर्कलिफ्ट के लिए विशेष रूप से कैलिब्रेट किए गए अनुकूलित डिटेक्शन लॉजिक, वाहनों के विभिन्न वजन और आकारों के कारण चूक गए डिटेक्शन या झूठे ट्रिगर को कम करना।
दो-चैनल दिशात्मक संवेदन (दुई-चैनल विशेष): 3 विन्यास योग्य दिशा मोड सभी प्रकार के वाहनों की यात्रा दिशा को सटीक रूप से पहचानते हैं, मिश्रित वाहन पार्किंग और औद्योगिक यार्डों के लिए प्रवेश/निकास गिनती का समर्थन करते हैं।
औद्योगिक स्तर की स्थायित्व: मौसम प्रतिरोधी और धूल प्रतिरोधी आवास, -40°C से +70°C परिचालन तापमान रेंज, और 95% गैर-संक्षेपण आर्द्रता सहिष्णुता, बाहरी पार्किंग स्थल, औद्योगिक कार्यशालाओं के लिए उपयुक्त,और लोडिंग डॉक जहां मिश्रित वाहन प्रकार काम करते हैं.
हस्तक्षेप विरोधी डिजाइन: 4-चरण चयन योग्य आवृत्ति (एकल चैनल के लिए 20 ¢ 80 kHz; दो-चैनल के लिए 20 ¢ 100 kHz) आसन्न लूप या औद्योगिक उपकरण के साथ क्रॉस-टॉक को समाप्त करती है,कई वाहन आंदोलनों के साथ जटिल वातावरण में भी स्थिर पता लगाने को सुनिश्चित करना.
आसान विन्यास और एकीकरण: संवेदनशीलता, ऑपरेटिंग मोड (उपस्थिति/पल्स/दिशा) और आवृत्ति के लिए डीआईपी स्विच नियंत्रण; त्वरित सेटअप के लिए मैनुअल रीसेट बटन। गेट नियंत्रकों, यातायात काउंटरों के साथ निर्बाध रूप से एकीकृत,मिश्रित वाहन परिदृश्यों के लिए अभिगम नियंत्रण प्रणाली.
वास्तविक समय स्थिति निगरानी: बिजली, पता लगाने की स्थिति और लूप दोषों (शॉर्ट सर्किट/ओपन सर्किट) के लिए एलईडी संकेतक, उच्च यातायात मिश्रित वाहन क्षेत्रों में डाउनटाइम को कम करने के लिए त्वरित समस्या निवारण को सक्षम करते हैं।

तकनीकी विनिर्देश सारांश

पैरामीटर	एकल चैनल (LD100 / LD102)	दोहरी चैनल (LD200 / LD202)
विद्युत आपूर्ति	100-240 वी एसी या 12-24 वी डीसी	100-240 वी एसी या 12-24 वी डीसी
पता लगाने के चैनल	1	2 स्वतंत्र चैनल
संगत वाहन	कार, ट्रक, मोटरसाइकिल, फोर्कलिफ्ट आदि।	कार, ट्रक, मोटरसाइकिल, फोर्कलिफ्ट आदि।
संवेदनशीलता समायोजन	16 स्तर	प्रत्येक चैनल के लिए 8 स्तर
आवृत्ति चयन	चार कदम (20 ¢ 80 kHz)	चार कदम (20 ¢ 100 kHz)
दिशा का पता लगाना	उपलब्ध नहीं	हाँ (3 मोड, डीआईपी स्विच विन्यस्त)
परिचालन तापमान	-40°C से +70°C	-40°C से +70°C
आर्द्रता सहिष्णुता	95% तक आरएच (गैर-संक्षेपण)	95% तक आरएच (गैर-संक्षेपण)
रिले आउटपुट	2 (उपस्थिति + धड़कन/दोष)	2 (प्रत्येक चैनल के लिए एकः COM + NO)
प्रतिक्रिया समय	10 ¢ 90 एमएस	10 ¢ 90 एमएस
लूप इंडक्टेंस रेंज	20 ‰ 2000 μH	20 ‰ 2000 μH प्रति चैनल

लूप इंस्टॉलेशन गाइड (बहु वाहन संगतता अनुकूलन)

लूप परिधि	तारों को घुमाने की सिफारिश	उपयुक्त वाहन प्रकार
३४ मीटर	6 मोड़	मोटरसाइकिल, कॉम्पैक्ट कारें
४६ मीटर	5 मोड़	कारें, छोटे फोर्कलिफ्ट
6×10 मीटर	चार मोड़	ट्रक, मध्यम फोर्कलिफ्ट
१०-२० मीटर	तीन मोड़	भारी ट्रक, बड़े फोर्कलिफ्टर
20 मीटर से अधिक	दो मोड़	अतिरिक्त भारी ट्रक, औद्योगिक वाहन

स्थापना नोट: मिश्रित वाहन परिदृश्यों के लिए, सबसे बड़े वाहन प्रकार के आधार पर लूप परिधि का चयन करें; छोटे वाहनों का पता लगाने के लिए डीआईपी स्विच के माध्यम से संवेदनशीलता समायोजित करें।भारी ट्रकों और फोर्कलिफ्टों से यातायात का सामना करने के लिए त्वरित सेट एपॉक्सी के साथ सील लूप तार. दो-चैनल दिशा पता लगाने के लिए, यात्रा पथ के साथ 1 मीटर दूर लूप स्थापित करें.

आदर्श अनुप्रयोग (मिश्रित वाहन परिदृश्य)

एकल चैनल उपयोग के मामले

औद्योगिक कार्यशाला गेट स्वचालन (फोर्कलिफ्ट और कर्मचारी कारों के साथ संगत)
मिश्रित वाहन पार्किंग स्थल बाधा गेट नियंत्रण (कार, मोटरसाइकिल, छोटे ट्रक)
लोडिंग डॉक के दरवाजे की सक्रियता (फोर्कलिफ्ट, डिलीवरी ट्रक)
आवासीय परिसरों के प्रवेश नियंत्रण (विभिन्न निजी वाहन)

दो-चैनल उपयोग के मामले

औद्योगिक पार्क में प्रवेश/निकास की गिनती (फोर्कलिफ्ट, ट्रक, कर्मचारी कार)
रसद केंद्र यातायात प्रवाह विश्लेषण (डिलीवरी ट्रक, फोर्कलिफ्ट)
वाणिज्यिक पार्किंग स्थल द्विदिश प्रबंधन (मिश्रित कार, मोटरसाइकिल, एसयूवी)
निर्माण स्थल पर वाहनों की पहुंच नियंत्रण (भारी ट्रक, निर्माण वाहन, स्टाफ कार)

मिक्स्ड व्हीकल डिटेक्शन के लिए JUTAI लूप डिटेक्टर क्यों चुनें?

सार्वभौमिक वाहन संगतता: विशेष रूप से कारों, ट्रकों, मोटरसाइकिलों, फोर्कलिफ्ट और अन्य प्रकार के वाहनों के लिए कैलिब्रेट, कई डिटेक्टर मॉडल की आवश्यकता को समाप्त करना।
समायोज्य संवेदनशीलता परिशुद्धता: ठीक से समायोजित सेटिंग्स छोटे और बड़े वाहनों दोनों का विश्वसनीय पता लगाने सुनिश्चित करती हैं, मिश्रित यातायात वातावरण में झूठे ट्रिगर को कम करती हैं।
औद्योगिक स्तर की स्थायित्व: टिकाऊ आवास और व्यापक पर्यावरणीय सहिष्णुता ट्रकों और फोर्कलिफ्टर्स से भारी यातायात का सामना करती है, जो कठोर औद्योगिक और बाहरी परिदृश्यों के लिए उपयुक्त है।
15+ वर्षों की विशेषज्ञता: वाहन पहचान प्रौद्योगिकी में विशेषज्ञता, विभिन्न प्रकार के वाहनों के साथ संगतता के लिए कठोर परीक्षण के साथ।
OEM/ODM समर्थन: मिश्रित वाहन परियोजना की विशिष्ट आवश्यकताओं के लिए अनुकूलन योग्य समाधान।
दो साल की वारंटी: निर्माता की 2 साल की वारंटी और विशेष तकनीकी सहायता द्वारा समर्थित है।

सही मॉडल चुनना

चुनेंएकल चैनलएकल-बिंदु मिश्रित वाहनों का पता लगाने के लिए डिटेक्टर (उदाहरण के लिए, कार्यशाला गेट, छोटे पार्किंग स्थल) ।
चुनेंदो-चैनलमिश्रित वाहन दिशा संवेदन, प्रवेश/निकास गिनती, या बहु-लेन पहुंच नियंत्रण के लिए डिटेक्टर (जैसे औद्योगिक पार्क, रसद केंद्र) ।

अभी ऑर्डर करें

हमसे संपर्क करें आज निः शुल्क नमूने का अनुरोध करने के लिए, अनुकूलित उद्धरण प्राप्त, या अपने मिश्रित वाहन का पता लगाने परियोजना के लिए तकनीकी विवरण परामर्श.,कारों, ट्रकों, मोटरसाइकिलों, फोर्कलिफ्ट और उससे आगे के लिए सार्वभौमिक संगतता।

सिंगल और डुअल चैनल लूप डिटेक्टर कार, ट्रक, मोटरसाइकिल, फोर्कलिफ्ट के साथ संगत 1

सिंगल और डुअल चैनल लूप डिटेक्टर कार, ट्रक, मोटरसाइकिल, फोर्कलिफ्ट के साथ संगत 2

सिंगल और डुअल चैनल लूप डिटेक्टर कार, ट्रक, मोटरसाइकिल, फोर्कलिफ्ट के साथ संगत 3

संबंध

संकेतक और स्विच:

पावर एलईडी (आरईडी): "पावर ऑन" को इंगित करने के लिए प्रकाश देता है।
सीएच1 डिटेक्शन एलईडीः
- स्थिर चालूः वाहन का पता लगाने का संकेत देता है।
- धीमी गति से झिलमिलाहट करनाः लूप के बाद लूप शॉर्ट सर्किट या अपर्याप्त मोड़ का संकेत देता है।
- तेजी से झिलमिलाहटः लूप के बाद एक लूप ओपन सर्किट या अत्यधिक मोड़ को इंगित करता है।
सीएच2 डिटेक्शन एलईडीः
- स्थिर चालूः वाहन का पता लगाने का संकेत देता है।
- धीमी गति से झिलमिलाहट करनाः लूप के बाद लूप शॉर्ट सर्किट या अपर्याप्त मोड़ का संकेत देता है।
- तेजी से झिलमिलाहटः लूप के बाद एक लूप ओपन सर्किट या अत्यधिक मोड़ को इंगित करता है।

संवेदनशीलता चयनः

संवेदनशीलता और आवृत्ति समायोजन 7-तरफा डिप स्विच और 10-तरफा डिप स्विच सेटिंग्स के माध्यम से सुविधाजनक है।
उपयोगकर्ता उपलब्ध तालिकाओं के अनुसार डिप स्विच की स्थिति को कॉन्फ़िगर करके 8 अलग-अलग संवेदनशीलता सेटिंग्स में से चुन सकते हैं।
डिप स्विच 6, 7, और 8 CH1 संवेदनशीलता को नियंत्रित करते हैं, जो 0.8 (सबसे कम संवेदनशील) से 0.015 (सबसे संवेदनशील) तक होता है।
डिप स्विच 3, 4, और 5 CH2 संवेदनशीलता को नियंत्रित करते हैं, जो 0.8 (सबसे कम संवेदनशील) से 0.015 (सबसे संवेदनशील) तक होता है।

3. स्विच 1=S1 : चैनल 1 लूप फ़ंक्शन चयन (10 तरह की डिप स्विच)

(1) ((स्विच 1) डीआईपी 1 और डीआईपी 2 दोनों ट्रेलर (दोनों चैनलों) के लिए विशेष संवेदनशीलता वृद्धि।

(2) ((स्विच 1=S1) D3, D4, D5 और (स्विच 2=S2) D1, D2 सेटिंग विशेष कार्य (मोड1, 2, 3 दिशा पता लगाने. मोड 4, 5, 6 सामान्य मोड, दो लूप पता लगाने अलग कर रहे हैं)

(3) ((स्विच 1=S1) D6 & D7 & D8 और (स्विच 2=S2) D3 & D4 & D5 CH1 और CH2 संवेदनशीलता चयन (आठ स्तर विकल्प) की सेटिंग।

(4) ((स्विच 1=S1) D9 & D10 और (स्विच2=S2) D6, D7 सेटिंग फ्रीक्वेंसी (20 K से 100 KHz तक) ।

* रीसेट बटनः कृपया ध्यान देंः LD-200 को हर बार रीसेट किया जाना चाहिए जब डिप स्विच में सेटिंग परिवर्तन किया जाता है।

स्थापना सावधानी और समस्या निवारणः

कॉइल काटने का आकार और एम्बेडिंग दिशानिर्देश दाईं ओर के आरेख में दिखाए गए हैं।
इंडक्शन कॉइल के लिए 500 मीटर तक की कुल लंबाई के फेरोमैग्नेटिक तारों का उपयोग करने की सिफारिश की जाती है।
कॉइल का काटने का आकार 1.0 से 2.0 मीटर की लंबाई और 0.8 से 1.2 मीटर की चौड़ाई का आयताकार होना चाहिए, जहां तक संभव हो कोने में सही कोणों से बचना चाहिए।
बुनियादी विशिष्ट कॉइल घुमावों की अनुशंसित स्थापना अवलोकन

स्थापना के दौरान, कृपया उत्पाद प्लग और सॉकेट ऊर्ध्वाधर दिशा में रखें

आवेदन

JUTAI LD200/202 डबल-चैनल वाहन लूप डिटेक्टर श्रृंखला, दिशा पहचान फ़ंक्शन से लैस है, कई एकल-चैनल प्रवेश और निकास परिदृश्यों के लिए आदर्श है।जब JUTAI एक दरवाजा नियंत्रक (मॉडल) के साथ एकीकृत: AC-11), JUTAI गेट बैरियर (मॉडलः BR-110) और JUTAI लंबी दूरी के RFID रीडर (मॉडलः PUHF-9), साथ ही उच्च तापमान प्रतिरोध लूप कॉइल्स (मॉडलः JTHT-11)यह एकल-चैनल प्रवेश/निकास पहुंच नियंत्रण प्रणालियों के लिए एक निर्बाध समाधान बनाता है.

कार्य सिद्धांत इस प्रकार है:

प्रवेश प्रक्रिया:
- जब कोई कार समुदाय या पार्किंग स्थल में प्रवेश करती है, तो दो लूप कॉइल्स को एक साथ दबाया जाता है।
- JUTAI डबल चैनल लूप डिटेक्टर (LD-200/202) प्रवेश द्वार पर स्थित यूएचएफ रीडर को ट्रिगर करता है।
- यूएचएफ रीडर कार्ड आईडी पढ़ता है और इसे वीगैंड आउटपुट के माध्यम से नियंत्रक (एसी-11) को भेजता है।
- नियंत्रक आईडी की वैधता सत्यापित करता है और गेट बाधा को खोलने के लिए रिले सिग्नल आउटपुट करता है।
- कार समुदाय या पार्किंग स्थल में प्रवेश करती है, और जैसे ही यह बाधा गेट से गुजरती है, बाधा हाथ स्वचालित रूप से कम हो जाता है।
- JUTAI सिंगल चैनल लूप डिटेक्टर (LD-100/102) इस प्रक्रिया के दौरान सुरक्षा और एंटी-स्मैशिंग कार्यक्षमता सुनिश्चित करता है।
बाहर निकलने की प्रक्रियाः
- जब कोई कार समुदाय या पार्किंग स्थल से बाहर निकलती है, तो वह अंदर के यूएचएफ रीडर से गुजरती है।
- एलडी-200/एलडी-202 यूएचएफ रीडर को ट्रिगर करता है, जो कार्ड पढ़ता है और आईडी को नियंत्रक को भेजता है।
- नियंत्रक आईडी की वैधता सत्यापित करता है और कार को बाहर निकलने के लिए गेट बाधा को खोलने के लिए रिले सिग्नल आउटपुट करता है।
- जैसे-जैसे कार बैरियर गेट से गुजरती है, बैरियर आर्म स्वचालित रूप से कम हो जाती है।
- LD-100/102 इस प्रक्रिया के दौरान सुरक्षा और विरोधी-स्मैश कार्यक्षमता प्रदान करता है।
दिशा पहचानः
- LD-200/LD-202 के दिशा पहचान फ़ंक्शन से यह सुनिश्चित होता है कि जब कार किसी अन्य यूएचएफ रीडर से गुज़रती है तो डबल चैनल लूप डिटेक्टर सिग्नल को फिर से ट्रिगर नहीं करता है।इस प्रकार सिस्टम में केवल प्रवेश या निकास रिकॉर्ड दर्ज किए जाते हैं.

JUTAI LD-200/202 डबल चैनल लूप डिटेक्टर दो स्वतंत्र एकल-चैनल लूप डिटेक्टर के रूप में भी कार्य कर सकता है। यह विन्यास मानक एक-इन और एक-आउट पार्किंग स्थल के लिए उपयुक्त है,जहां प्रवेश और निकास दोनों पर एक बाधा और एक लंबी दूरी का रीडर है.

इस सेटअप में, एक लूप कॉइल का उपयोग रीडर को ट्रिगर करने और कार्ड को पढ़ने के लिए किया जाता है, जबकि दूसरा लूप कॉइल बाधा के एंटी-स्मैशिंग फ़ंक्शन के लिए समर्पित है।दो स्वतंत्र लूप डिटेक्टर के रूप में एलडी-200/202 का उपयोग करकेयह सेटअप प्रत्येक कार्य के लिए अलग-अलग डिटेक्टरों के उपयोग से जुड़े हार्डवेयर लागतों में से कुछ को कम करता है।

यह कार्यक्षमता LD-200/202 की स्वतंत्र कार्य मोड सुविधा को सक्षम करके प्राप्त की जाती है, जिससे इसे इस दोहरी क्षमता में प्रभावी ढंग से काम करने की अनुमति मिलती है।
