सुरक्षा लाइट पर्दे सेंसर दरवाजे के अंतराल की सुरक्षा और कर्मियों की सुरक्षा का पता लगाने के लिए
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | JUTAI |
| प्रमाणन | CE |
| मॉडल संख्या | CL20-8L |
| दस्तावेज़ | CL05-8L User Manual.pdf |
| न्यूनतम आदेश मात्रा | 1 |
| मूल्य | negotiable |
| पैकेजिंग विवरण | कार्टून |
| प्रसव के समय | 5 - 8 कार्य दिवस |
| भुगतान शर्तें | टी/टी, एल/सी, डी/ए, डी/पी, वेस्टर्न यूनियन, पेपैल, मनीग्राम, अलीपे |
| आपूर्ति की क्षमता | प्रति माह 1000 टुकड़े |
उत्पाद विवरण
| आईपी रेटिंग | आईपी67 | समारोह | रिक्त |
|---|---|---|---|
| दूरी का एहसास | 8 | सामग्री | एल्यूमीनियम मिश्र धातु |
| विशेषता | जंग रोधी | पावर वोल्टेज | DC12-24v |
| परिचालन तापमान | -20 ~ 60 ℃ | ऑपरेटिंग करंट | <50mA |
| उत्पादन | नहीं/एनसी, COM | कार्यशील वर्तमान | <20mA@DC12V-24V |
| विनिर्देश | 2000*21*15 मिमी | ||
| प्रमुखता देना | ip67 सुरक्षा प्रकाश पर्दा,दरवाजे की खाई सुरक्षा प्रकाश सेंसर,कर्मियों की सुरक्षा का पता लगाने वाला प्रकाश पर्दा |
||
उत्पाद विवरण

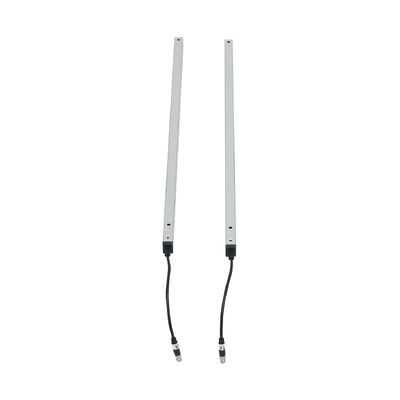

सुरक्षा लाइट कर्टेन सेंसर for Door Gap Protection and Personnel Safety Detection
सुरक्षा लाइट कर्टेन फॉर डोर गैप प्रोटेक्शन एंड पर्सनल सेफ्टी डिटेक्शन
JUTAI CL20-8L सुरक्षा प्रकाश परदा एक पेशेवर सुरक्षात्मक संवेदन उपकरण है जो दरवाजे के अंतर के खतरों को संबोधित करने और कर्मियों की सुरक्षा सुनिश्चित करने के लिए डिज़ाइन किया गया है।यह उत्सर्जक और प्राप्तकर्ता के बीच एक अदृश्य 8 बीम प्रकाश ग्रिड बनाता है, तुरंत सुरक्षा प्रतिक्रियाओं को ट्रिगर करना (जैसे, दरवाजा रिवर्स, रोकना) जब कर्मियों, वस्तुओं, या उपकरण दरवाजा अंतराल या पहचान क्षेत्र में घुसते हैं।रोलर शटर दरवाजे, तेजी से दरवाजे, और औद्योगिक पहुँच दरवाजे, यह प्रभावी रूप से व्यापारिक और औद्योगिक वातावरण में चुटकी लेने, कुचलने, और टक्कर दुर्घटनाओं को रोकता है।
मुख्य विनिर्देश
| पैरामीटर | विनिर्देश |
|---|---|
| मॉडल | CL20-8L |
| कार्यरत वोल्टेज | DC12-24V |
| कार्य करंट | ट्रांसमीटरः <65mA @DC12V; रिसीवरः <20mA @DC12V |
| आउटपुट कॉन्फ़िगरेशन | NO/NC रिले आउटपुट (default NO, configurable to NC) |
| सुरक्षा रेटिंग | IP67 (धूल प्रतिरोधी + जल प्रतिरोधी) |
| आवास सामग्री | एल्यूमीनियम मिश्र धातु |
| ऑपरेटिंग रेंज (एमिटर से रिसीवर तक) | 1-8 मीटर |
| अधिकतम सुरक्षा ऊंचाई | 1729 मिमी |
| फोटोसेल की संख्या | 8 बीम |
| केबल की लंबाई | ट्रांसमीटर: 8 मीटर; रिसीवर: 4 मीटर |
| कनेक्टर का प्रकार | ट्रांसमीटरः 5-पोल M8 पुरुष कनेक्टर; रिसीवरः 5-पोल M8 पुरुष कनेक्टर |
| ऑपरेटिंग तापमान | -20°C ~ +60°C |
| मुख्य कार्य | Door gap protection + personnel safety detection + Blanking Mode (anti-false alarm) (डोर गैप प्रोटेक्शन + पर्सनल सेफ्टी डिटेक्शन + ब्लैंकिंग मोड) |
| एलईडी स्थिति संकेत | ट्रांसमीटर: स्थिर नीला (सामान्य संचालन); तेजी से चमकती लाल (वोल्टेज <9V या >28V) रिसीवरः स्थिर लाल (वस्तु/कर्मचारी अवरुद्ध); स्थिर नीला (कोई बाधा नहीं); चमकती नीली (पहली बार चालू, उत्सर्जक-रिसीवर असंगति) |
प्रमुख कार्य और लाभ
1दरवाजा गैप सुरक्षा विशेषज्ञता.
- Targets door gap hazards: door closure के दौरान gap में हाथों, अंगों, या वस्तुओं की चुटकी लेने से रोकता है (ideal for roller shutters, fast doors, and automatic doors)
- Blanking Mode support: सुरक्षा प्रतिक्रियाओं को ट्रिगर किए बिना पहले चैनल को ब्लॉक करता है, दरवाजे के अंतर संरचनाओं के अनुकूल और सामान्य दरवाजे के संचालन से झूठे अलार्म से बचता है
2विश्वसनीय कर्मियों की सुरक्षा का पता लगाने.
- 8-beam full coverage: दरवाजे के क्षेत्र में सुरक्षा अंधे धब्बों को समाप्त करता है, सटीक रूप से पर्सनल या ऑब्जेक्ट्स का पता लगाता है जो पता लगाने के क्षेत्र में प्रवेश करते हैं
- Instant response: Triggers door reversal/stopping immediately upon beam interruption, leaving no time lag for high-risk scenarios. तत्काल प्रतिक्रियाः बीम रुकावट के तुरंत बाद दरवाजा रिवर्स/स्टॉपिंग को ट्रिगर करता है, उच्च जोखिम वाले परिदृश्यों के लिए कोई समय अंतराल नहीं छोड़ता है
3टिकाऊ और अनुकूलन योग्य डिजाइन।
- IP67 protection: Resists dust, water splashes, and temporary immersion, suitable for indoor/outdoor industrial environments. IP67 संरक्षणः धूल, पानी के छपने, और अस्थायी विसर्जन का सामना करता है, इंडोर/आउटडोर औद्योगिक वातावरण के लिए उपयुक्त है
- Wide temperature range: Operates stably in low-temperature (-20°C) cold storage or high-temperature (+60°C) workshop settings. व्यापक तापमान सीमाः कम तापमान (-20°C) शीत भंडारण या उच्च तापमान (+60°C) कार्यशाला सेटिंग्स में स्थिर रूप से संचालित होता है
- Rugged aluminum alloy shell: Resists mechanical wear, vibration, and corrosion for long-term use: लंबे समय तक उपयोग के लिए यांत्रिक पहनने, कंपन, और जंग का विरोध करता है
4आसान स्थापना और विन्यास.
- Color-coded wiring: पेशेवर मार्गदर्शन के बिना कनेक्शन को सरल बनाता है
- Adjustable mounting: Matches different door frame structures, with clear mounting hole indicators for quick positioning. समायोज्य माउंटिंगः विभिन्न दरवाजे फ्रेम संरचनाओं से मेल खाती है, त्वरित स्थिति के लिए स्पष्ट माउंटिंग छेद संकेतकों के साथ
- कॉन्फ़िगर करने योग्य आउटपुटः विभिन्न दरवाजा नियंत्रण प्रणालियों के अनुकूल करने के लिए सरल संचालन के माध्यम से NO/NC स्विचिंग का समर्थन करता है
वायरिंग गाइड
| घटक | तार का रंग | कार्य | नोट्स |
|---|---|---|---|
| ट्रांसमीटर | लाल | DC12-24V सकारात्मक बिजली की आपूर्ति | बिजली की आपूर्ति के लिए सकारात्मक टर्मिनल कनेक्ट करें |
| ट्रांसमीटर | काला | जमीन (GND) | बिजली की आपूर्ति नकारात्मक टर्मिनल कनेक्ट |
| ट्रांसमीटर | हरी | आरक्षित | No need for connection in basic use मूल उपयोग में कनेक्शन की आवश्यकता नहीं है |
| ट्रांसमीटर | पीला | आरक्षित | No need for connection in basic use मूल उपयोग में कनेक्शन की आवश्यकता नहीं है |
| ट्रांसमीटर | सफेद | आरक्षित | No need for connection in basic use मूल उपयोग में कनेक्शन की आवश्यकता नहीं है |
| रिसीवर | लाल | DC12-24V सकारात्मक बिजली की आपूर्ति | ट्रांसमीटर पावर कनेक्शन के समान |
| रिसीवर | काला | जमीन (GND) | ट्रांसमीटर ग्राउंड कनेक्शन के समान |
| रिसीवर | हरी | NO/NC आउटपुट (डिफ़ॉल्ट NO) | दरवाजा नियंत्रण प्रणाली के संकेत इनपुट से कनेक्ट करें |
| रिसीवर | पीला | कॉन्फ़िगर करने योग्य NC | रिक्त मोड सेटअप के माध्यम से सक्रिय करें |
| रिसीवर | सफेद | COM (सामान्य टर्मिनल) | NO/NC आउटपुट के लिए मिलान टर्मिनल |
ब्लैंकिंग मोड और एनसी कॉन्फ़िगरेशन स्टेप्स
- डिवाइस पर पावर (वायरिंग सही है सुनिश्चित करें)
- चालू होने के 1 मिनट के भीतर, रिसीवर के ग्रीन तार को उसके GND (ब्लैक तार) से पांच बार स्पर्श करें
- Observe the receiver's Red light blinking to confirm activation: पीला तार NC मोड पर स्विच करता है, और ब्लैंकिंग मोड सक्षम है
अनुप्रयोग परिदृश्य
- स्वचालित दरवाजे (वाणिज्यिक भवन, औद्योगिक कार्यशालाएं)
- रोलर शटर दरवाजे (भण्डार, रिटेल स्टोर, लॉजिस्टिक्स सेंटर)
- तेज़ दरवाजे (उत्पादन लाइनें, स्वच्छ कक्ष, शीत भंडारण सुविधाएं)
- औद्योगिक प्रवेश द्वार (कारखाना कार्यशालाएं, लोडिंग डॉक)
- Lifting equipment doorways (elevators, hydraulic lifts with door structures) लिफ्टिंग उपकरण दरवाज़े (लिफ्टर्स, हाइड्रोलिक लिफ्ट)
समस्या निवारण
| दोष के लक्षण | संभावित कारण | समाधान |
|---|---|---|
| रिसीवर की नीली रोशनी बिजली-ऑन के बाद चमकती है | इमिटर और रिसीवर गलत हैं। | समानांतर संरेखण सुनिश्चित करने के लिए दोनों इकाइयों की स्थिति को पुनः समायोजित करें |
| ट्रांसमीटर का लाल प्रकाश तेजी से चमकता है | बिजली आपूर्ति वोल्टेज < 9V या > 28V | DC12-24V आवश्यकताओं को पूरा करने के लिए बिजली की आपूर्ति की जाँच और स्थिर |
| प्रकाश पर्दा सामान्य रूप से काम करता है, लेकिन दरवाजा कोई विरोधी चुटकी कार्रवाई नहीं है | वायरिंग त्रुटि (जैसे, NO/NC connected to power positive) | Wiring Guide के खिलाफ वायरिंग की जाँच करें; पॉवर पॉजिटिव के लिए आउटपुट टर्मिनलों को जोड़ने से बचें |
| रिक्त मोड में प्रवेश करने में असमर्थ | 1. दरवाजे के नीचे उतरने के दौरान प्रकाश रिसाव 2अवशेषों से अवरुद्ध सबसे निचला बीम 3दरवाजा/अवरोध न्यूनतम निरंतर अवरोधन दूरी को पूरा करने में विफल रहता है |
1प्रकाश लीक को रोकने के लिए दरवाजे की सील को ठीक करें 2. स्पष्ट मलबे किरण को अवरुद्ध 3लगातार अवरुद्ध दूरी की आवश्यकताओं को पूरा करने के लिए दरवाजा या बाधा को समायोजित करें. |
उपयोग और रखरखाव के लिए सावधानियां
- उच्च वोल्टेज/उच्च वर्तमान कंडक्टरों से दूर कनेक्टिंग केबल्स रखें हस्तक्षेप या क्षति से बचने के लिए
- Regularly wipe the emitter/receiver lenses with a dry, soft cloth to remove dust, oil stains, or condensation (avoids detection failure) नियमित रूप से एमिटर/रिसीवर लेंस को सूखे, नरम कपड़े से पोंछें ताकि धूल, तेल के धब्बे, या संघनक को हटाया जा सके
- Do not bend, twist, or pull the cables forcefully; इन्फ्रारेड लेंस को खरोंचने से बचें
- रिसीवर पर चमकने से प्रत्यक्ष सूर्य के प्रकाश या अन्य अवरक्त प्रकाश स्रोतों को रोकें (झूठे ट्रिगर से बचें)
- सुनिश्चित करें कि Blanking Mode के लिए उपयोग किया जाने वाला दरवाजा या बाधा न्यूनतम निरंतर अवरोधन दूरी की आवश्यकता को पूरा करता है
तकनीकी सहायता, अनुकूलन, या थोक पूछताछ के लिए, हमारी आधिकारिक वेबसाइट पर जाएँःhttps://www.accesssecuritysolution.com/
