सामग्री प्रबंधन और स्वचालित द्वार सुरक्षा के लिए पेशेवर सुरक्षा लाइट कर्टन सिस्टम
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | JUTAI |
| प्रमाणन | CE |
| मॉडल संख्या | CL20-8L |
| दस्तावेज़ | CL05-8L User Manual.pdf |
| न्यूनतम आदेश मात्रा | 1 |
| मूल्य | negotiable |
| पैकेजिंग विवरण | कार्टून |
| प्रसव के समय | 5 - 8 कार्य दिवस |
| भुगतान शर्तें | टी/टी, एल/सी, डी/ए, डी/पी, वेस्टर्न यूनियन, पेपैल, मनीग्राम, अलीपे |
| आपूर्ति की क्षमता | प्रति माह 1000 टुकड़े |
उत्पाद विवरण
| आईपी रेटिंग | आईपी67 | समारोह | रिक्त |
|---|---|---|---|
| दूरी का एहसास | 8 | सामग्री | एल्यूमीनियम मिश्र धातु |
| विशेषता | जंग रोधी | पावर वोल्टेज | DC12-24v |
| परिचालन तापमान | -20 ~ 60 ℃ | ऑपरेटिंग करंट | <50mA |
| उत्पादन | नहीं/एनसी, COM | कार्यशील वर्तमान | <20mA@DC12V-24V |
| विनिर्देश | 2000*21*15 मिमी | ||
| प्रमुखता देना | IP67 सुरक्षा लाइट कर्टन सिस्टम,सामग्री प्रबंधन लाइट कर्टन,स्वचालित द्वार सुरक्षा कर्टन |
||
उत्पाद विवरण

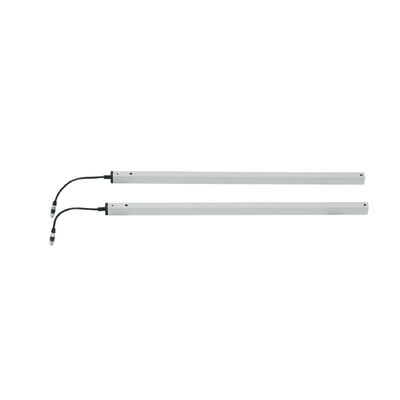

सामग्री प्रबंधन और स्वचालित दरवाजा सुरक्षा के लिए पेशेवर सुरक्षा लाइट कर्टन सिस्टम
JUTAI CL20-8L पेशेवर सुरक्षा लाइट कर्टन सिस्टम सामग्री प्रबंधन परिदृश्यों और स्वचालित दरवाजा सुरक्षा के लिए एक समर्पित सुरक्षा संवेदन समाधान है। यह एमिटर और रिसीवर के बीच 8-बीम अदृश्य सुरक्षा ग्रिड बनाता है, जो कर्मियों, सामग्री या औजारों के पता लगाने वाले क्षेत्र में घुसने पर तुरंत सुरक्षा प्रतिक्रियाओं (जैसे, उपकरण बंद, दरवाजा उलटना) को ट्रिगर करता है। यह सामग्री प्रबंधन वर्कफ़्लो (कन्वेयर, एजीवी, लोडिंग डॉक) और स्वचालित दरवाजा संचालन (तेज दरवाजे, रोलर शटर) में पिंचिंग, क्रशिंग या टक्कर दुर्घटनाओं को प्रभावी ढंग से रोकता है, जो औद्योगिक और वाणिज्यिक वातावरण में एक महत्वपूर्ण सुरक्षा घटक के रूप में कार्य करता है।
मुख्य विनिर्देश
| पैरामीटर | विनिर्देश |
|---|---|
| मॉडल | CL20-8L |
| कार्यशील वोल्टेज | DC12-24V |
| कार्यशील धारा | ट्रांसमीटर: <65mA @DC12V; रिसीवर: <20mA @DC12V |
| आउटपुट कॉन्फ़िगरेशन | NO/NC रिले आउटपुट (डिफ़ॉल्ट NO, NC में कॉन्फ़िगर करने योग्य); COM टर्मिनल शामिल |
| सुरक्षा रेटिंग | IP67 (धूलरोधी + जलरोधक) |
| आवास सामग्री | एल्यूमीनियम मिश्र धातु |
| संचालन रेंज (एमिटर से रिसीवर) | 1-8m |
| अधिकतम सुरक्षा ऊंचाई | 1729mm |
| फोटोसेल की संख्या | 8 बीम |
| केबल लंबाई | ट्रांसमीटर: 8m; रिसीवर: 4m |
| कनेक्टर प्रकार | ट्रांसमीटर: 5-पिन M8 पुरुष कनेक्टर; रिसीवर: 5-पिन M8 पुरुष कनेक्टर |
| संचालन तापमान | -20°C ~ +60°C |
| मुख्य कार्य | सामग्री प्रबंधन सुरक्षा सुरक्षा + स्वचालित दरवाजा एंटी-पिंच + ब्लैंकिंग मोड (एंटी-फाल्स अलार्म) |
| एलईडी स्थिति संकेतक | ट्रांसमीटर: स्थिर नीला (सामान्य संचालन); तेज लाल झपकी (वोल्टेज <9V or>28V) रिसीवर: स्थिर लाल (वस्तु/कार्मिक अवरुद्ध); स्थिर नीला (कोई बाधा नहीं); नीला झपकी (पहली बार चालू, एमिटर-रिसीवर गलत संरेखण) |
मुख्य कार्य और लाभ
सामग्री प्रबंधन सुरक्षा सुरक्षा
- गतिशील वर्कफ़्लो के अनुकूल: कन्वेयर, एजीवी, या लोडिंग डॉक के पास कर्मियों या सामग्री का पता लगाता है, टक्कर से बचने के लिए उपकरण बंद करने को ट्रिगर करता है।
- व्यापक कवरेज: 1729 मिमी सुरक्षा ऊंचाई सामग्री हस्तांतरण क्षेत्रों को कवर करती है, जिससे गिरने वाले सामान या आकस्मिक घुसपैठ से खतरे को रोका जा सके।
स्वचालित दरवाजा एंटी-पिंच विशेषज्ञता
- दरवाजा संचालन जोखिमों को लक्षित करता है: स्वचालित दरवाजा बंद होने (तेज दरवाजे, रोलर शटर) के दौरान हाथों, अंगों या सामग्री को पिंच करने से रोकता है।
- ब्लैंकिंग मोड: सुरक्षा प्रतिक्रियाओं को ट्रिगर किए बिना पहले चैनल को ब्लॉक करता है, दरवाजा गैप संरचनाओं के अनुकूल होता है और सामान्य दरवाजा संचालन से झूठे अलार्म से बचता है।
मजबूत और विश्वसनीय प्रदर्शन
- IP67 सुरक्षा: धूल, पानी के छींटे और कठोर औद्योगिक वातावरण का सामना करता है, जो अक्सर धूल या नमी वाले सामग्री प्रबंधन क्षेत्रों के लिए उपयुक्त है।
- व्यापक तापमान अनुकूलनशीलता: कम तापमान वाले कोल्ड स्टोरेज या उच्च तापमान वाले वर्कशॉप सेटिंग्स (-20°C ~ +60°C) में स्थिर रूप से संचालित होता है।
- टिकाऊ संरचना: एल्यूमीनियम मिश्र धातु का खोल यांत्रिक घर्षण, कंपन और सामग्री प्रबंधन उपकरणों से संक्षारण का प्रतिरोध करता है।
आसान एकीकरण और संचालन
- रंग-कोडित वायरिंग: सामग्री प्रबंधन नियंत्रण प्रणाली और स्वचालित दरवाजा पैनल से कनेक्शन को सरल बनाता है।
- सहज एलईडी संकेतक: पेशेवर उपकरणों के बिना त्वरित स्थिति जांच (सामान्य/अवरुद्ध/गलत संरेखण/वोल्टेज मुद्दे) को सक्षम बनाता है।
- कॉन्फ़िगर करने योग्य आउटपुट: विभिन्न नियंत्रण प्रणाली आवश्यकताओं से मेल खाने के लिए सरल संचालन के माध्यम से NO/NC स्विचिंग का समर्थन करता है।
वायरिंग गाइड
| घटक | तार का रंग | कार्य | नोट्स |
|---|---|---|---|
| ट्रांसमीटर | लाल | DC12-24V सकारात्मक बिजली की आपूर्ति | बिजली आपूर्ति के सकारात्मक टर्मिनल से कनेक्ट करें |
| ट्रांसमीटर | काला | ग्राउंड (GND) | बिजली आपूर्ति के नकारात्मक टर्मिनल से कनेक्ट करें |
| ट्रांसमीटर | हरा | आरक्षित | बुनियादी उपयोग में कनेक्शन की आवश्यकता नहीं है |
| ट्रांसमीटर | पीला | आरक्षित | बुनियादी उपयोग में कनेक्शन की आवश्यकता नहीं है |
| ट्रांसमीटर | सफेद | आरक्षित | बुनियादी उपयोग में कनेक्शन की आवश्यकता नहीं है |
| रिसीवर | लाल | DC12-24V सकारात्मक बिजली की आपूर्ति | ट्रांसमीटर बिजली कनेक्शन के समान |
| रिसीवर | काला | ग्राउंड (GND) | ट्रांसमीटर ग्राउंड कनेक्शन के समान |
| रिसीवर | हरा | NO/NC आउटपुट (डिफ़ॉल्ट NO) | सामग्री प्रबंधन/दरवाजा नियंत्रण प्रणाली सिग्नल इनपुट से कनेक्ट करें |
| रिसीवर | पीला | कॉन्फ़िगर करने योग्य NC | ब्लैंकिंग मोड सेटअप के माध्यम से सक्रिय करें |
| रिसीवर | सफेद | COM (सामान्य टर्मिनल) | NO/NC आउटपुट के लिए मिलान टर्मिनल |
महत्वपूर्ण चेतावनी: NO/NC टर्मिनलों को बिजली आपूर्ति के सकारात्मक टर्मिनल से कनेक्ट न करें, क्योंकि इससे ऑप्टिकल रिले क्षतिग्रस्त हो जाएगा।
ब्लैंकिंग मोड और NC कॉन्फ़िगरेशन चरण
- सिस्टम को पावर ऑन करें और सही वायरिंग की पुष्टि करें।
- पावर-ऑन के 1 मिनट के भीतर, रिसीवर के ग्रीन वायर को उसके GND (ब्लैक वायर) से पांच बार स्पर्श करें।
- सक्रियण की पुष्टि करने के लिए रिसीवर की लाल बत्ती को झपकी लेते हुए देखें: पीला तार NC मोड में स्विच हो जाता है, और ब्लैंकिंग मोड सक्षम हो जाता है।
आवेदन परिदृश्य
सामग्री प्रबंधन
- कन्वेयर सिस्टम (लोडिंग/अनलोडिंग पॉइंट, ट्रांसफर स्टेशन)
- स्वचालित निर्देशित वाहन (AGV) मार्ग
- लोडिंग डॉक (सामग्री हस्तांतरण दरवाजे)
- पैकेजिंग लाइनें (चलती मशीनरी के पास)
- गोदाम भंडारण/पुनर्प्राप्ति प्रणाली पहुंच बिंदु
स्वचालित दरवाजे
- तेज दरवाजे (उत्पादन लाइनें, लॉजिस्टिक्स केंद्र)
- रोलर शटर दरवाजे (गोदाम, खुदरा पीछे के प्रवेश द्वार)
- औद्योगिक अनुभागीय दरवाजे (कारखाना वर्कशॉप)
- कोल्ड स्टोरेज दरवाजे (सामग्री भंडारण सुविधाएं)
समस्या निवारण
| दोष लक्षण | संभावित कारण | समाधान |
|---|---|---|
| पावर-ऑन के बाद रिसीवर की नीली बत्ती झपकी लेती है | एमिटर और रिसीवर गलत संरेखित हैं | समानांतर संरेखण सुनिश्चित करने के लिए दोनों इकाइयों की स्थिति को पुनः समायोजित करें |
| ट्रांसमीटर की लाल बत्ती तेज झपकी लेती है | बिजली आपूर्ति वोल्टेज <9V or>28V | DC12-24V आवश्यकताओं को पूरा करने के लिए बिजली की आपूर्ति की जाँच करें और स्थिर करें |
| लाइट कर्टन सामान्य रूप से काम करता है, लेकिन कोई सुरक्षा कार्रवाई नहीं (उपकरण/दरवाजा) | वायरिंग त्रुटि | वायरिंग गाइड के अनुसार वायरिंग की पुनः जाँच करें; सुनिश्चित करें कि NO/NC सही नियंत्रण सिग्नल टर्मिनल से जुड़ा है |
| ब्लैंकिंग मोड में प्रवेश करने में असमर्थ | 1. दरवाजा नीचे करते समय प्रकाश रिसाव 2. सबसे नीचे का बीम मलबे/सामग्री द्वारा अवरुद्ध 3. दरवाजा/बाधा न्यूनतम निरंतर अवरुद्ध दूरी को पूरा करने में विफल |
1. प्रकाश रिसाव को रोकने के लिए दरवाजा सील ठीक करें 2. बीम को अवरुद्ध करने वाले मलबे या सामग्री को साफ करें 3. निरंतर अवरुद्ध दूरी आवश्यकताओं को पूरा करने के लिए दरवाजा या बाधा को समायोजित करें |
उपयोग और रखरखाव की चेतावनियाँ
- हस्तक्षेप या क्षति से बचने के लिए कनेक्टिंग केबलों को उच्च-वोल्टेज/उच्च-वर्तमान कंडक्टरों से दूर रखें।
- धूल, सामग्री के अवशेष या संघनन को हटाने के लिए एमिटर/रिसीवर लेंस को नियमित रूप से एक सूखे, मुलायम कपड़े से पोंछें।
- केबलों को जोर से न मोड़ें, घुमाएं या खींचे; इन्फ्रारेड लेंस को खरोंचने से बचें।
- रिसीवर पर सीधी धूप या अन्य इन्फ्रारेड प्रकाश स्रोतों को चमकने से रोकें (झूठे ट्रिगर से बचाता है)।
- सुनिश्चित करें कि ब्लैंकिंग मोड के लिए उपयोग किया जाने वाला दरवाजा या बाधा न्यूनतम निरंतर अवरुद्ध दूरी आवश्यकता को पूरा करता है।
