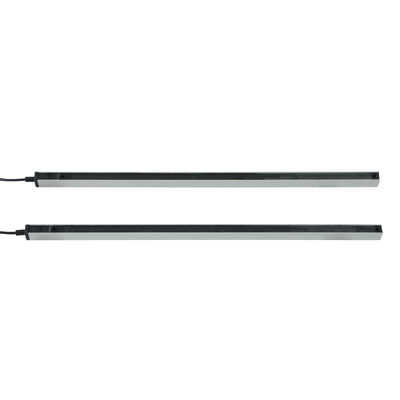

कोल्ड स्टोरेज और औद्योगिक हाई स्पीड दरवाजों के लिए IP67 रेटेड फोटोइलेक्ट्रिक बैरियर
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | JUTAI |
| प्रमाणन | CE |
| मॉडल संख्या | CL20-8L |
| दस्तावेज़ | CL05-8L User Manual.pdf |
| न्यूनतम आदेश मात्रा | 1 |
| मूल्य | negotiable |
| पैकेजिंग विवरण | कार्टून |
| प्रसव के समय | 5 - 8 कार्य दिवस |
| भुगतान शर्तें | टी/टी, एल/सी, डी/ए, डी/पी, वेस्टर्न यूनियन, पेपैल, मनीग्राम, अलीपे |
| आपूर्ति की क्षमता | प्रति माह 1000 टुकड़े |
उत्पाद विवरण
| आईपी रेटिंग | आईपी67 | समारोह | रिक्त |
|---|---|---|---|
| दूरी का एहसास | 8 | सामग्री | एल्यूमीनियम मिश्र धातु |
| विशेषता | जंग रोधी | पावर वोल्टेज | DC12-24v |
| परिचालन तापमान | -20 ~ 60 ℃ | ऑपरेटिंग करंट | <50mA |
| उत्पादन | नहीं/एनसी, COM | कार्यशील वर्तमान | <20mA@DC12V-24V |
| विनिर्देश | 2000*21*15 मिमी | ||
| प्रमुखता देना | कोल्ड स्टोरेज के लिए IP67 फोटोइलेक्ट्रिक बैरियर,औद्योगिक हाई स्पीड दरवाजा लाइट कर्टेन,IP67 रेटेड ब्लैंकिंग लाइट कर्टेन |
||
उत्पाद विवरण
शीत भंडारण और औद्योगिक उच्च गति दरवाजों के लिए IP67 रेटेड फोटोइलेक्ट्रिक बाधा
जुटाई सीएल-सीरीज फोटोइलेक्ट्रिक बैरियर एक पेशेवर अवरक्त सुरक्षा समाधान है जो शीत भंडारण वातावरण और औद्योगिक उच्च गति वाले दरवाजे के लिए बनाया गया है।यह प्रकाश किरणों का एक अदृश्य ग्रिड उत्सर्जक और रिसीवर के बीच प्रक्षेपित करता है, घुसपैठ पर तुरंत सुरक्षा प्रतिक्रियाओं (दरवाजा उलट, उपकरण बंद) को ट्रिगर करते हुए, प्रभावी रूप से चुटकी, कुचलने या टक्कर दुर्घटनाओं को रोकते हैं। IP67 सुरक्षा के साथ,व्यापक तापमान अनुकूलन क्षमता, और दोहरी परिचालन मोड, यह कोल्ड स्टोरेज सुविधाओं और उच्च यातायात वाले औद्योगिक दरवाजे क्षेत्रों की कठोर परिस्थितियों में विश्वसनीय प्रदर्शन प्रदान करता है।
मुख्य विनिर्देश
| पैरामीटर | विनिर्देश |
|---|---|
| मॉडल श्रृंखला | CL05, CL10, CL15, CL20, CL25 (-8L/-16L प्रत्यय के साथ) |
| सुरक्षा ऊंचाई | 500 मिमी से 2500 मिमी (मॉडल के आधार पर) |
| बीमों की संख्या | 8 बीम या 16 बीम |
| बीम स्पेसिंग | 100 मिमी |
| पता लगाने की सीमा | 8 मीटर तक (ट्रांसमीटर से रिसीवर तक) |
| पता लगाने की परिशुद्धता | 50 मिमी के रूप में छोटे वस्तुओं का पता लगाता है |
| प्रतिक्रिया समय | ≤20ms |
| विद्युत आपूर्ति | 12-24 वीडीसी ±10% |
| कार्य करंट | ट्रांसमीटरः <65mA @DC12V; रिसीवरः <20mA @DC12V |
| आउटपुट कॉन्फ़िगरेशन | 1 सुरक्षा रिले (नो/एनसी चयन योग्य) + COM टर्मिनल |
| सुरक्षा रेटिंग | IP67 (धूल प्रतिरोधी + जल प्रतिरोधी) |
| आवास सामग्री | एल्यूमीनियम मिश्र धातु |
| ऑपरेटिंग तापमान | -20°C से +60°C (ठंडा भंडारण के लिए -25°C तक विस्तारित सीमा उपलब्ध है) |
| केबल की लंबाई | ट्रांसमीटर: 8 मीटर; रिसीवर: 4 मीटर |
| कनेक्टर का प्रकार | 5-पोल M8 पुरुष कनेक्टर (ट्रांसमीटर/रिसीवर) |
| सुरक्षा मानक | सीई प्रमाणित, एन 61496-1/-2 सिद्धांतों के अनुरूप |
| एलईडी संकेत | ट्रांसमीटर: स्थिर नीला (सामान्य), तेजी से चमकता हुआ लाल (वोल्टेज <9V या >28V) रिसीवर: स्थिर लाल (अवरुद्ध), स्थिर नीला (अवरुद्ध), चमकती नीली (गलत संरेखण) |
मुख्य लाभ
IP67 मजबूत सुरक्षा
- पूरी तरह से धूल से अछूता और अस्थायी रूप से पानी में डूबने के लिए प्रतिरोधी, उच्च दबाव धोने, धूल और नमी का सामना करना
- शीत भंडारण आर्द्रता, औद्योगिक धूल और बाहरी उच्च गति दरवाजे के लिए आदर्श
शीत भंडारण अनुकूलन क्षमता
- -20°C से +60°C तक स्थिर संचालन; अत्यधिक शीत भंडारण के लिए वैकल्पिक विस्तारित रेंज (-25°C)
- संघनक और ठंड के प्रतिरोधी, फ्रीजर कमरे और रेफ्रिजरेटेड गोदामों में निर्बाध सुरक्षा सुनिश्चित करता है
दोहरे परिचालन मोड
- मानक सुरक्षा मोडःपूर्ण-क्षेत्र सुरक्षा किसी भी किरण का अवरोध तत्काल सुरक्षा आउटपुट को ट्रिगर करता है (कर्मचारियों की सुरक्षा के लिए आदर्श)
- रिक्त (म्यूटिंग) मोडःझूठी अलार्म के बिना दरवाजे संरचनाओं के सुरक्षित मार्ग की अनुमति देता है, उच्च गति दरवाजे अग्रिम किनारों के लिए अनुकूलित
उच्च गति द्वार संगतता
- ≤20ms तेजी से प्रतिक्रिया समय उच्च गति वाले दरवाजों की परिचालन गति से मेल खाता है, सुरक्षा देरी को समाप्त करता है
- कई लंबाई (500 मिमी-2500 मिमी) और बीम (8/16) विकल्प विभिन्न उच्च गति दरवाजे के आकार के लिए फिट
आसान एकीकरण और निदान
- रंग-कोडेड केबल और 5-पोल एम8 कनेक्टर दरवाजे के नियंत्रकों या सुरक्षा रिले के लिए वायरिंग को सरल बनाते हैं
- अंतर्निहित संरेखण सहायक और समायोज्य ब्रैकेट विभिन्न दरवाजे के फ्रेम पर त्वरित स्थापना की अनुमति देते हैं
- दृश्य एलईडी संकेतक बिजली, संरेखण और अवरोध की स्थिति को एक नज़र में प्रदान करते हैं
वायरिंग गाइड
| घटक | तार का रंग | कार्य | नोट्स |
|---|---|---|---|
| ट्रांसमीटर | लाल | 12-24 वीडीसी सकारात्मक बिजली की आपूर्ति | बिजली की आपूर्ति के लिए सकारात्मक टर्मिनल कनेक्ट करें |
| ट्रांसमीटर | काला | जमीन (GND) | बिजली की आपूर्ति नकारात्मक टर्मिनल कनेक्ट |
| ट्रांसमीटर | हरा/पीला/सफेद | आरक्षित | बुनियादी उपयोग के लिए कोई कनेक्शन आवश्यक नहीं है |
| रिसीवर | लाल | 12-24 वीडीसी सकारात्मक बिजली की आपूर्ति | ट्रांसमीटर पावर कनेक्शन के समान |
| रिसीवर | काला | जमीन (GND) | ट्रांसमीटर ग्राउंड कनेक्शन के समान |
| रिसीवर | हरी | NO/NC आउटपुट (डिफ़ॉल्ट NO) | दरवाजा नियंत्रण प्रणाली के संकेत इनपुट से कनेक्ट करें |
| रिसीवर | पीला | कॉन्फ़िगर करने योग्य NC | रिक्त मोड सेटअप के माध्यम से सक्रिय करें |
| रिसीवर | सफेद | COM (सामान्य टर्मिनल) | NO/NC आउटपुट के लिए मिलान टर्मिनल |
महत्वपूर्ण चेतावनी:NO/NC टर्मिनलों को पावर सप्लाई पॉजिटिव टर्मिनल से न जोड़ें_ इससे ऑप्टिकल रिले को नुकसान होगा_
रिक्त मोड सक्रियण चरण
- डिवाइस पर शक्ति और सही वायरिंग की पुष्टि करें
- चालू होने के 1 मिनट के भीतर, रिसीवर के ग्रीन तार को उसके GND (ब्लैक तार) से पांच बार स्पर्श करें
- रिसीवर का लाल प्रकाश सक्रियण की पुष्टि करने के लिए चमकता हैः पीला तार एनसी मोड में स्विच करता है, और ब्लैंकिंग मोड सक्षम है
अनुप्रयोग परिदृश्य
शीत भंडारण
- शीत भंडारण द्वार, फ्रीजर कक्ष के प्रवेश द्वार, प्रशीतित गोदाम के प्रवेश द्वार
- कम तापमान भंडारण सुविधाओं में सामग्री हस्तांतरण दरवाजे
औद्योगिक उच्च गति दरवाजे
- उच्च गति वाले रोल-अप दरवाजे, त्वरित स्विंग दरवाजे, अनुभागीय औद्योगिक दरवाजे
- रसद केंद्र तेज दरवाजे, कारखाने उत्पादन लाइन उच्च गति दरवाजे
अन्य औद्योगिक सेटिंग्स
- लोडिंग डॉक के दरवाजे, गोदाम के स्वचालित दरवाजे, खाद्य प्रसंस्करण संयंत्र के दरवाजे
- दरवाजे के पास मशीन परिधि सुरक्षा (कन्वेयर, पैकेजिंग मशीन)
समस्या निवारण
| दोष के लक्षण | संभावित कारण | समाधान |
|---|---|---|
| रिसीवर का नीला प्रकाश चमकता है (पावर ऑन) | प्रेषक और रिसीवर का गलत संरेखण | समानांतर संरेखण सुनिश्चित करने के लिए स्थिति को पुनः समायोजित करें |
| ट्रांसमीटर का लाल प्रकाश तेजी से चमकता है | बिजली आपूर्ति वोल्टेज < 9V या > 28V | 12-24 वीडीसी ±10% आवश्यकताओं को पूरा करने के लिए बिजली आपूर्ति को स्थिर करें |
| प्रकाश बाधा काम करती है, लेकिन कोई सुरक्षा कार्रवाई नहीं (दरवाजा/उपकरण) | वायरिंग त्रुटि | गाइड के खिलाफ वायरिंग फिर से जाँच करें; सुनिश्चित करें कि NO/NC सही नियंत्रण टर्मिनलों से कनेक्ट करता है |
| रिक्त मोड में प्रवेश करने में असमर्थ | 1. दरवाजे के नीचे उतरने के दौरान प्रकाश रिसाव 2. अवशेष/बर्फ से अवरुद्ध सबसे निचला बीम 3दरवाजा/अवरोध न्यूनतम निरंतर अवरोधन दूरी को पूरा करने में विफल रहता है |
1प्रकाश लीक को रोकने के लिए दरवाजे की सील को ठीक करें 2प्रकाश को अवरुद्ध करने वाले स्पष्ट मलबे/बर्फ 3. दूरी की आवश्यकताओं को पूरा करने के लिए दरवाजा/अवरोध को समायोजित करें |
उपयोग और रखरखाव के लिए सावधानियां
- हस्तक्षेप से बचने के लिए केबलों को उच्च वोल्टेज/उच्च धारा के कंडक्टरों से दूर रखें
- धूल, संघनक या बर्फ को हटाने के लिए नियमित रूप से एक सूखे, नरम कपड़े से इमिटर/रिसीवर लेंस पोंछें (ठंडा भंडारण के लिए महत्वपूर्ण)
- तारों को बलपूर्वक न मोड़ें, न मोड़ें, न ही खींचें; इन्फ्रारेड लेंस को खरोंचने से बचें
- सीधे सूर्य के प्रकाश या अवरक्त प्रकाश स्रोतों को रिसीवर पर चमकने से रोकें (झूठे ट्रिगर से बचें)
- कोल्ड स्टोरेज में, आवास और लेंस की सुरक्षा के लिए सीधे बर्फ/ठंडा संपर्क से दूर स्थापित करें
तकनीकी सहायता, अनुकूलन, या थोक पूछताछ के लिए, हमारी आधिकारिक वेबसाइट पर जाएँःhttps://www.accesssecuritysolution.com/
