रोलर शटर दरवाजों के लिए एंटी-पिंच सुरक्षा के साथ इन्फ्रारेड सुरक्षा सेंसर ग्रिड

उत्पत्ति के प्लेस चीन
ब्रांड नाम JUTAI
प्रमाणन CE
मॉडल संख्या CL20-8L
दस्तावेज़ CL05-8L User Manual.pdf
न्यूनतम आदेश मात्रा 1
मूल्य negotiable
पैकेजिंग विवरण कार्टून
प्रसव के समय 5 - 8 कार्य दिवस
भुगतान शर्तें टी/टी, एल/सी, डी/ए, डी/पी, वेस्टर्न यूनियन, पेपैल, मनीग्राम, अलीपे
आपूर्ति की क्षमता प्रति माह 1000 टुकड़े

निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

WhatsApp:0086 18588475571

वीचैट: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
आईपी ​​रेटिंग आईपी67 समारोह रिक्त
संवेदन दूरी 8 सामग्री एल्यूमीनियम मिश्र धातु
विशेषता जंग रोधी पावर वोल्टेज DC12-24V
परिचालन तापमान -20 ~ 60 ℃ ऑपरेटिंग करंट <50mA
उत्पादन नहीं/एनसी, COM कार्यशील वर्तमान <20mA@DC12V-24V
विनिर्देश 2000*21*15 मिमी
प्रमुखता देना

रोलर शटर के लिए इन्फ्रारेड सुरक्षा सेंसर

,

रोलर शटर एंटी-पिंच सुरक्षा सेंसर

,

दरवाजों के लिए IP67 सुरक्षा लाइट कर्टेन

एक संदेश छोड़ें
उत्पाद विवरण



उत्पाद विवरण

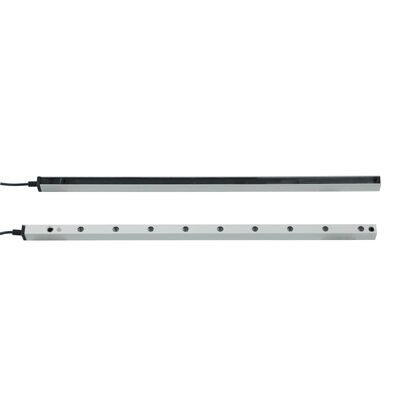

रोलर शटर दरवाजों के लिए एंटी-पिंच सुरक्षा के साथ इन्फ्रारेड सुरक्षा सेंसर ग्रिड 0


एंटी-पिंच सुरक्षा के साथ रोलर शटर दरवाजों के लिए इन्फ्रारेड सुरक्षा सेंसर ग्रिड

JUTAI CL20-8L इन्फ्रारेड सुरक्षा सेंसर ग्रिड रोलर शटर दरवाजों के लिए एक समर्पित एंटी-पिंच समाधान है। यह एमिटर और रिसीवर के बीच 8-बीम अदृश्य सुरक्षात्मक ग्रिड बनाता है, जो कर्मियों, हाथों या वस्तुओं के डिटेक्शन क्षेत्र में घुसने पर तुरंत दरवाजे को उलट देता है या रोक देता है। IP67 सुरक्षा और मजबूत एल्यूमीनियम मिश्र धातु आवास के साथ डिज़ाइन किया गया, यह औद्योगिक, वाणिज्यिक और गोदाम वातावरण में विश्वसनीय प्रदर्शन प्रदान करता है।

मुख्य विनिर्देश (पैरामीटर तालिका)

पैरामीटर विशिष्टता
मॉडल CL20-8L
कार्यशील वोल्टेज DC12-24V
कार्यशील धारा ट्रांसमीटर: <65mA @DC12V; रिसीवर: <20mA @DC12V
आउटपुट कॉन्फ़िगरेशन NO/NC रिले आउटपुट (डिफ़ॉल्ट NO, NC के लिए कॉन्फ़िगर करने योग्य); COM टर्मिनल शामिल
सुरक्षा रेटिंग IP67 (धूलरोधी + जलरोधक)
आवास सामग्री एल्यूमीनियम मिश्र धातु
ऑपरेटिंग रेंज (एमिटर से रिसीवर) 1-8m
अधिकतम सुरक्षा ऊंचाई 1729mm
फोटोसेल की संख्या 8 बीम
केबल की लंबाई ट्रांसमीटर: 8m; रिसीवर: 4m
कनेक्टर प्रकार ट्रांसमीटर: 5-पोल M8 पुरुष कनेक्टर; रिसीवर: 4-पोल M8 पुरुष कनेक्टर
ऑपरेटिंग तापमान -20°C ~ +60°C
मुख्य कार्य रोलर शटर दरवाजा एंटी-पिंच सुरक्षा + ब्लैंकिंग मोड (गलत अलार्म विरोधी)
एलईडी स्थिति संकेतक ट्रांसमीटर: स्थिर नीला (सामान्य संचालन); तेज़-चमकती लाल (वोल्टेज <9V or>28V)

रिसीवर: स्थिर लाल (वस्तु/कर्मचारी अवरुद्ध); स्थिर नीला (कोई बाधा नहीं); झिलमिलाता नीला (पहला पावर-ऑन, गलत संरेखण)

मुख्य लाभ (स्पष्ट बिंदु)

1. लक्षित एंटी-पिंच सुरक्षा

  • रोलर शटर दरवाजों के पास हाथों, अंगों या वस्तुओं का पता लगाता है, पिंचिंग दुर्घटनाओं को रोकने के लिए तत्काल दरवाजे को उलट देता है।
  • 8-बीम फुल कवरेज दरवाजे के खुलने में सुरक्षा ब्लाइंड स्पॉट को खत्म करता है, जो सामान्य रोलर शटर दरवाजे के आकार के अनुकूल होता है।

2. गलत अलार्म रोकथाम के लिए ब्लैंकिंग मोड

  • सुरक्षा प्रतिक्रियाओं को ट्रिगर किए बिना पहले चैनल को ब्लॉक करता है, रोलर शटर दरवाजे की गैप संरचनाओं के अनुकूल होता है।
  • अनपेक्षित घुसपैठ के खिलाफ सुरक्षा बनाए रखते हुए सामान्य दरवाजे के बंद होने के दौरान अनावश्यक व्यवधानों से बचाता है।

3. मजबूत और पर्यावरण के अनुकूल

  • IP67 सुरक्षा धूल, पानी के छींटों और कठोर औद्योगिक परिस्थितियों का प्रतिरोध करती है, जो इनडोर/आउटडोर रोलर शटर दरवाजों के लिए उपयुक्त है।
  • विस्तृत तापमान रेंज (-20°C ~ +60°C) कोल्ड स्टोरेज, वर्कशॉप या आउटडोर सेटिंग्स में स्थिर संचालन सुनिश्चित करती है।

4. आसान स्थापना और संचालन

  • कलर-कोडेड वायरिंग रोलर शटर दरवाजा नियंत्रण प्रणालियों से कनेक्शन को सरल बनाती है (वायरिंग गाइड में विवरण)।
  • सहज एलईडी संकेतक पेशेवर उपकरणों के बिना त्वरित स्थिति जांच को सक्षम करते हैं।
  • एडजस्टेबल माउंटिंग ब्रैकेट विभिन्न रोलर शटर दरवाजा फ्रेम संरचनाओं में फिट होते हैं।

वायरिंग गाइड (मानकीकृत तालिका)

घटक तार का रंग कार्य टिप्पणियाँ
ट्रांसमीटर लाल DC12-24V पॉजिटिव पावर सप्लाई पावर सप्लाई पॉजिटिव टर्मिनल से कनेक्ट करें
ट्रांसमीटर काला ग्राउंड (GND) पावर सप्लाई नेगेटिव टर्मिनल से कनेक्ट करें
ट्रांसमीटर हरा/पीला/सफेद आरक्षित मूल उपयोग के लिए कोई कनेक्शन आवश्यक नहीं है
रिसीवर लाल DC12-24V पॉजिटिव पावर सप्लाई ट्रांसमीटर पावर कनेक्शन के समान
रिसीवर काला ग्राउंड (GND) ट्रांसमीटर ग्राउंड कनेक्शन के समान
रिसीवर हरा NO/NC आउटपुट (डिफ़ॉल्ट NO) रोलर शटर दरवाजा नियंत्रण प्रणाली सिग्नल इनपुट से कनेक्ट करें
रिसीवर पीला कॉन्फ़िगर करने योग्य NC ब्लैंकिंग मोड सेटअप के माध्यम से सक्रिय करें
रिसीवर सफेद COM (कॉमन टर्मिनल) NO/NC आउटपुट के लिए मिलान टर्मिनल

महत्वपूर्ण चेतावनी

  • NO/NC टर्मिनलों को पावर सप्लाई पॉजिटिव टर्मिनल से कनेक्ट न करें—इससे ऑप्टिकल रिले क्षतिग्रस्त हो जाएगा।

ब्लैंकिंग मोड सक्रियण चरण

  1. सेंसर ग्रिड को चालू करें और सही वायरिंग की पुष्टि करें।
  2. पावर-ऑन के 1 मिनट के भीतर, रिसीवर के ग्रीन वायर को उसके GND (ब्लैक वायर) से पांच बार स्पर्श करें।
  3. सक्रियण की पुष्टि करने के लिए रिसीवर की लाल बत्ती को झिलमिलाते हुए देखें: पीला तार NC मोड पर स्विच करता है, और ब्लैंकिंग मोड सक्षम है।

अनुप्रयोग परिदृश्य (लक्षित सूची)

  • औद्योगिक रोलर शटर दरवाजे (कारखाने, गोदाम, रसद केंद्र)
  • वाणिज्यिक रोलर शटर दरवाजे (खुदरा स्टोर, शॉपिंग मॉल, वाणिज्यिक भवन)
  • कोल्ड स्टोरेज रोलर शटर दरवाजे (प्रशीतित गोदाम, फ्रीजर कमरे)
  • गेराज रोलर शटर दरवाजे (आवासीय, वाणिज्यिक पार्किंग सुविधाएं)

समस्या निवारण (समस्या-समाधान तालिका)

दोष लक्षण संभावित कारण समाधान
रिसीवर की नीली बत्ती झपकती है (पावर-ऑन) एमिटर और रिसीवर का गलत संरेखण समानांतर संरेखण सुनिश्चित करने के लिए स्थितियों को समायोजित करें
ट्रांसमीटर की लाल बत्ती तेजी से झपकती है पावर सप्लाई वोल्टेज <9V or>28V DC12-24V आवश्यकताओं को पूरा करने के लिए पावर सप्लाई को स्थिर करें
सेंसर ग्रिड काम करता है, लेकिन दरवाजे में एंटी-पिंच क्रिया नहीं होती है वायरिंग त्रुटि गाइड के विरुद्ध वायरिंग को दोबारा जांचें; दरवाजा नियंत्रण प्रणाली से सही कनेक्शन सुनिश्चित करें
ब्लैंकिंग मोड में प्रवेश करने में असमर्थ 1. दरवाजे के उतरते समय प्रकाश रिसाव

2. सबसे निचला बीम मलबे से अवरुद्ध

3. दरवाजा/बाधा न्यूनतम निरंतर अवरुद्ध दूरी को पूरा करने में विफल रहता है
1. प्रकाश रिसाव को रोकने के लिए दरवाजे की सीलिंग को ठीक करें

2. बीम को अवरुद्ध करने वाले मलबे को साफ करें

3. दूरी आवश्यकताओं को पूरा करने के लिए दरवाजा/बाधा को समायोजित करें

उपयोग और रखरखाव चेतावनियाँ (मुख्य अनुस्मारक)

  • कनेक्टिंग केबलों को उच्च-वोल्टेज/उच्च-धारा कंडक्टरों से दूर रखें ताकि हस्तक्षेप या क्षति से बचा जा सके।
  • धूल, गंदगी या संघनन को हटाने के लिए नियमित रूप से एमिटर/रिसीवर लेंस को सूखे, मुलायम कपड़े से पोंछें।
  • केबलों को ज़बरदस्ती मोड़ें, घुमाएँ या खींचें नहीं; इन्फ्रारेड लेंस को खरोंच से बचाएं।
  • सीधे धूप या अन्य इन्फ्रारेड प्रकाश स्रोतों को रिसीवर पर चमकने से रोकें (गलत ट्रिगर से बचें)।
  • सुनिश्चित करें कि ब्लैंकिंग मोड के लिए उपयोग किया जाने वाला रोलर शटर दरवाजा या बाधा न्यूनतम निरंतर अवरुद्ध दूरी की आवश्यकता को पूरा करता है।
तकनीकी सहायता, अनुकूलन, या थोक पूछताछ के लिए, हमारी आधिकारिक वेबसाइट पर जाएँ: https://www.accesssecuritysolution.com/
