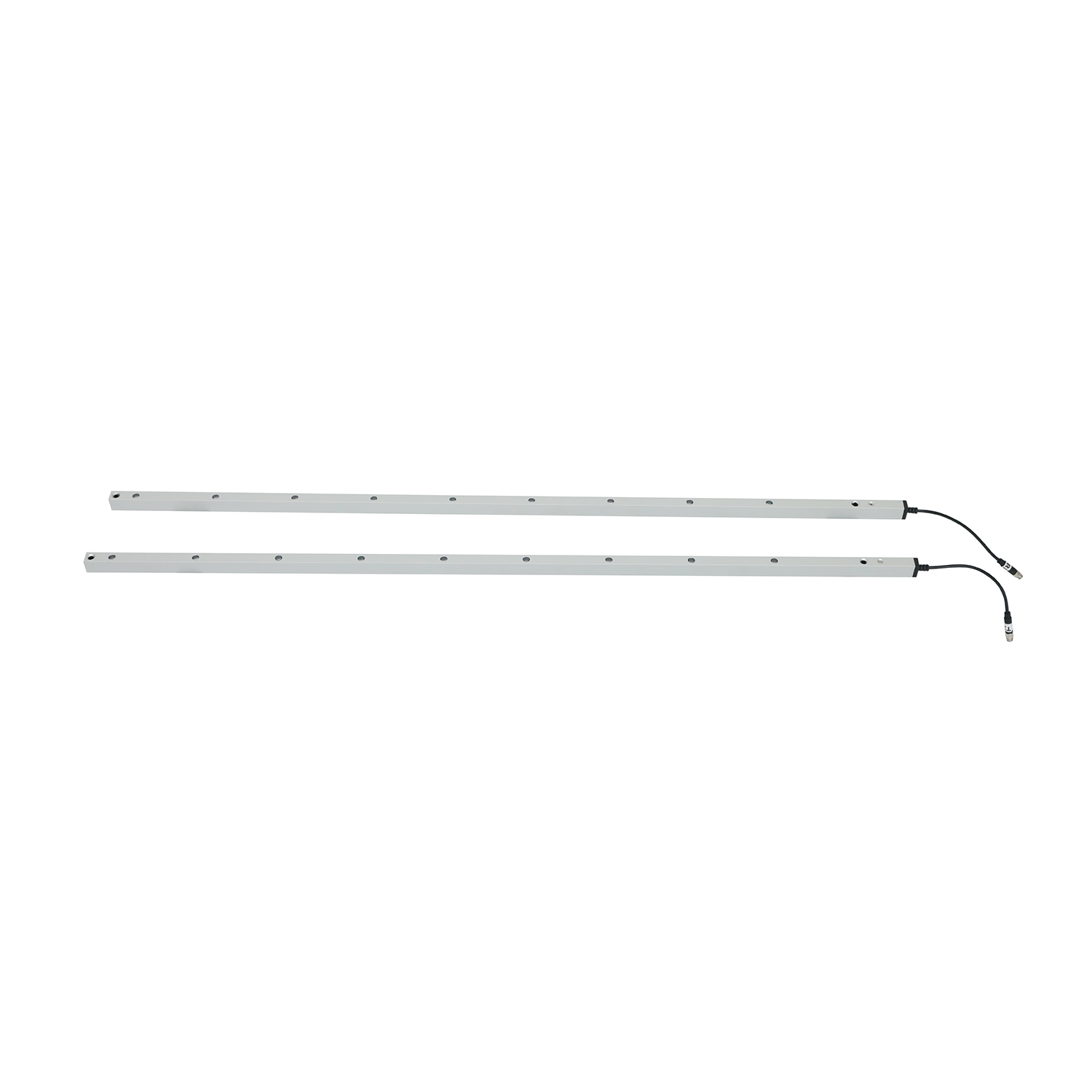

स्वचालित दरवाजों के लिए ब्लैंकिंग मोड फ़ंक्शन के साथ फोटोइलेक्ट्रिक सुरक्षा उपकरण
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | JUTAI |
| प्रमाणन | CE |
| मॉडल संख्या | CL20-8L |
| दस्तावेज़ | CL05-8L User Manual.pdf |
| न्यूनतम आदेश मात्रा | 1 |
| मूल्य | negotiable |
| पैकेजिंग विवरण | कार्टून |
| प्रसव के समय | 5 - 8 कार्य दिवस |
| भुगतान शर्तें | टी/टी, एल/सी, डी/ए, डी/पी, वेस्टर्न यूनियन, पेपैल, मनीग्राम, अलीपे |
| आपूर्ति की क्षमता | प्रति माह 1000 टुकड़े |
उत्पाद विवरण
| आईपी रेटिंग | आईपी67 | समारोह | रिक्त |
|---|---|---|---|
| दूरी का एहसास | 8 | सामग्री | एल्यूमीनियम मिश्र धातु |
| विशेषता | जंग रोधी | पावर वोल्टेज | DC12-24v |
| परिचालन तापमान | -20 ~ 60 ℃ | ऑपरेटिंग करंट | <50mA |
| उत्पादन | नहीं/एनसी, COM | कार्यशील वर्तमान | <20mA@DC12V-24V |
| विनिर्देश | 2000*21*15 मिमी | ||
| प्रमुखता देना | स्वचालित दरवाजों के लिए फोटोइलेक्ट्रिक सुरक्षा उपकरण,ip67 ब्लैंकिंग लाइट पर्दा,ब्लैंकिंग मोड के साथ सुरक्षा उपकरण |
||
उत्पाद विवरण

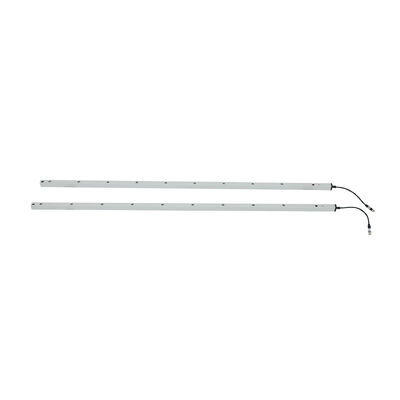

खाली मोड फ़ंक्शन के साथ स्वचालित दरवाजों के लिए फोटोइलेक्ट्रिक सुरक्षा उपकरण
जुटाई CL20-8L फोटोइलेक्ट्रिक सुरक्षा उपकरण एक पेशेवर सुरक्षात्मक सेंसर समाधान है जिसे विशेष रूप से स्वचालित दरवाजों के लिए डिज़ाइन किया गया है।यह उत्सर्जक और प्राप्तकर्ता के बीच एक अदृश्य 8 बीम प्रकाश ग्रिड बनाता है, तुरंत सुरक्षा प्रतिक्रियाओं (दरवाजा उलट, रोक, या अलार्म) को ट्रिगर जब कर्मियों, वस्तुओं, या उपकरण का पता लगाने के क्षेत्र में घुसना. एक समर्पित Blanking मोड के साथ झूठे अलार्म से बचने के लिए,IP67 मजबूत सुरक्षा, और उपयोगकर्ता के अनुकूल डिजाइन, यह प्रभावी रूप से औद्योगिक, वाणिज्यिक,और लॉजिस्टिक्स वातावरण में स्वचालित दरवाजे प्रणालियों के लिए एक अनिवार्य सुरक्षा घटक बन रहा है.
मुख्य विनिर्देश
| पैरामीटर | विनिर्देश |
|---|---|
| मॉडल | CL20-8L |
| उत्पाद का प्रकार | फोटोइलेक्ट्रिक सुरक्षा उपकरण (सुरक्षा प्रकाश पर्दा) |
| कार्यरत वोल्टेज | DC12-24V |
| कार्य करंट | ट्रांसमीटरः <65mA @DC12V; रिसीवरः <20mA @DC12V |
| आउटपुट कॉन्फ़िगरेशन | NO/NC रिले आउटपुट (डिफ़ॉल्ट NO, NC के लिए कॉन्फ़िगर करने योग्य); COM टर्मिनल शामिल |
| सुरक्षा रेटिंग | IP67 (धूल प्रतिरोधी + जल प्रतिरोधी) |
| आवास सामग्री | एल्यूमीनियम मिश्र धातु |
| ऑपरेटिंग रेंज (एमिटर से रिसीवर तक) | 1-8 मीटर |
| अधिकतम सुरक्षा ऊंचाई | 1729 मिमी |
| फोटोसेल की संख्या | 8 बीम |
| बीम स्पेसिंग | विरोधी चुटकी का पता लगाने के लिए अनुकूलित (अंधे धब्बे के बिना पूर्ण दरवाजे के उद्घाटन को शामिल करता है) |
| केबल की लंबाई | ट्रांसमीटर: 8 मीटर; रिसीवर: 4 मीटर |
| कनेक्टर का प्रकार | ट्रांसमीटरः 5-पोल M8 पुरुष कनेक्टर; रिसीवरः 5-पोल M8 पुरुष कनेक्टर |
| ऑपरेटिंग तापमान | -20°C ~ +60°C |
| मुख्य कार्य | स्वचालित दरवाजा विरोधी चुटकी सुरक्षा + रिक्त मोड (विरोधी झूठी अलार्म) |
| एलईडी स्थिति संकेत | ट्रांसमीटर: स्थिर नीला (सामान्य संचालन); तेजी से चमकती लाल (वोल्टेज <9V या >28V) रिसीवरः स्थिर लाल (वस्तु/कर्मचारी अवरुद्ध); स्थिर नीला (कोई बाधा नहीं); चमकती नीली (पहली बार चालू, उत्सर्जक-रिसीवर असंगति) |
| स्थापना छेद आयाम | आकार मापदंडों का संदर्भ लेंः 14mm, 80mm, 175mm, 259mm, 29mm, 75mm, 19.7mm, 21.4mm (इकाईः मिमी) |
प्रमुख कार्य और लाभ
- रिक्त मोडः स्वचालित दरवाजों के लिए झूठी अलार्म- विशेष रूप से स्वचालित दरवाजे के अंतराल के लिए डिज़ाइन किया गया जहां पहले चैनल को अवरुद्ध करने से सुरक्षा प्रतिक्रियाएं ट्रिगर नहीं होंगी, स्वचालित दरवाजों की संरचनात्मक विशेषताओं के अनुकूल
- चिपकने के खिलाफ लक्षित सुरक्षा- 8 बीम लाइट ग्रिड पूर्ण दरवाजे की ऊंचाई (1729 मिमी) को कवर करता है, तत्काल प्रतिक्रिया के साथ दुर्घटनाओं को रोकने के लिए हाथों, अंगों या वस्तुओं का पता लगाता है
- मजबूत और विश्वसनीय प्रदर्शन- IP67 सुरक्षा धूल, पानी और तापमान चरम सीमाओं का सामना करती है -20°C से +60°C तक टिकाऊ एल्यूमीनियम मिश्र धातु आवास के साथ
- आसान स्थापना और सहज संचालन- रंग-कोडेड वायरिंग, समायोज्य माउंटिंग और दृश्य निदान स्थापना और रखरखाव को सरल बनाते हैं
वायरिंग गाइड
| घटक | तार का रंग | कार्य | विस्तृत नोट्स |
|---|---|---|---|
| ट्रांसमीटर | लाल | DC12-24V सकारात्मक बिजली की आपूर्ति | स्थिर डीसी बिजली की आपूर्ति (12-24V) से कनेक्ट होना चाहिए; ओवरवोल्टेज/अंडरवोल्टेज से बचें |
| ट्रांसमीटर | काला | जमीन (GND) | बिजली की आपूर्ति नकारात्मक टर्मिनल कनेक्ट; विश्वसनीय ग्राउंडिंग सुनिश्चित करें |
| ट्रांसमीटर | हरी | आरक्षित | बुनियादी उपयोग के लिए कोई कनेक्शन आवश्यक नहीं है |
| ट्रांसमीटर | पीला | आरक्षित | बुनियादी उपयोग के लिए कोई कनेक्शन आवश्यक नहीं है |
| ट्रांसमीटर | सफेद | आरक्षित | बुनियादी उपयोग के लिए कोई कनेक्शन आवश्यक नहीं है |
| रिसीवर | लाल | DC12-24V सकारात्मक बिजली की आपूर्ति | ट्रांसमीटर के समान बिजली स्रोत |
| रिसीवर | काला | जमीन (GND) | ट्रांसमीटर के साथ साझा जमीन |
| रिसीवर | हरी | NO/NC आउटपुट (डिफ़ॉल्ट NO) | स्वचालित दरवाजा नियंत्रण प्रणाली के सुरक्षा संकेत के इनपुट से कनेक्ट करें |
| रिसीवर | पीला | कॉन्फ़िगर करने योग्य NC | रिक्त मोड सक्रिय करने के बाद एनसी आउटपुट पर स्विच करता है |
| रिसीवर | सफेद | COM (सामान्य टर्मिनल) | दरवाजा नियंत्रण प्रणाली के संबंधित टर्मिनल से कनेक्ट करना होगा |
महत्वपूर्ण चेतावनी:NO/NC टर्मिनलों (ग्रीन/येलो वायर्स) को पावर सप्लाई पॉजिटिव टर्मिनल से न जोड़ें, इससे ऑप्टिकल रिले को स्थायी क्षति होगी।
अनुप्रयोग परिदृश्य
- औद्योगिक स्वचालित दरवाजे- फास्ट डोर, रोलर शटर डोर, फैक्ट्रियों, गोदामों और रसद केंद्रों में अनुभागीय औद्योगिक दरवाजे
- वाणिज्यिक स्वचालित दरवाजे- शॉपिंग मॉल, कार्यालय भवनों और खुदरा दुकानों में स्वचालित स्विंग दरवाजे, स्लाइडिंग दरवाजे
- विशेष वातावरण स्वचालित दरवाजे- कोल्ड स्टोरेज ऑटोमेटेड दरवाजे, क्लीन रूम फास्ट दरवाजे, आउटडोर ऑटोमेटेड दरवाजे अत्यधिक तापमान प्रतिरोधी
- लॉजिस्टिक्स/लोडिंग डॉक दरवाजे- स्वचालित लोडिंग डॉक दरवाजे, उच्च आवृत्ति संचालन के लिए सामग्री हस्तांतरण क्षेत्र के दरवाजे
समस्या निवारण
| दोष के लक्षण | संभावित कारण | विस्तृत समाधान |
|---|---|---|
| रिसीवर का नीला प्रकाश लगातार चमकता रहता है | प्रेषक और रिसीवर का गलत संरेखण | समानांतर स्थापना की जाँच करें और नीली रोशनी स्थिर होने तक स्थिति समायोजित करें |
| ट्रांसमीटर का लाल प्रकाश तेजी से चमकता है | बहुत कम (<9V) या बहुत अधिक (>28V) बिजली आपूर्ति वोल्टेज | मल्टीमीटर के साथ परीक्षण वोल्टेज और स्थिर DC12-24V एडाप्टर के साथ बदलें |
| डिवाइस काम करता है लेकिन दरवाजा कोई विरोधी चुटकी कार्रवाई नहीं है | वायरिंग त्रुटि या दरवाजा नियंत्रण प्रणाली समस्या | तारों की पुनः जाँच करें और सत्यापित करें कि दरवाजा नियंत्रण प्रणाली सुरक्षा संकेतों को पहचानती है |
| रिक्त मोड में प्रवेश करने में असमर्थ | ऑपरेशन टाइमआउट या पर्यावरणीय कारक | डिवाइस को पुनः आरंभ करें और 1 मिनट के भीतर पूर्ण सक्रियण करें; प्रकाश हस्तक्षेप की जांच करें |
ग्राहक सफलता की कहानियाँ
"JUTAI के सेंसर ने हमारी शीत भंडारण सुविधा में डाउनटाइम को समाप्त कर दिया। IP67 रेटिंग ने -25 डिग्री सेल्सियस पर भी विश्वसनीय संचालन सुनिश्चित किया। "
माइकल चेन, गोदाम प्रबंधक, अग्रणी शीत श्रृंखला रसद प्रदाता
माइकल चेन, गोदाम प्रबंधक, अग्रणी शीत श्रृंखला रसद प्रदाता
"दो-मोड सुविधा ने हमारे मौजूदा बुनियादी ढांचे में निर्बाध एकीकरण की अनुमति दी। स्थापना आसान थी!"
लिसा वांग, सुरक्षा अभियंता, वैश्विक ऑटोमोबाइल निर्माता
लिसा वांग, सुरक्षा अभियंता, वैश्विक ऑटोमोबाइल निर्माता
"JUTAI के CE-प्रमाणित सेंसर ने हमारे सुरक्षा मानकों को पूरा किया जबकि रखरखाव लागत में 30% की कमी आई। "
डेविड ली, संयंत्र निदेशक, अंतर्राष्ट्रीय औषधि निगम
डेविड ली, संयंत्र निदेशक, अंतर्राष्ट्रीय औषधि निगम
उत्पाद गैलरी
तकनीकी सहायता, अनुकूलन, या थोक पूछताछ के लिए, हमारी आधिकारिक वेबसाइट पर जाएँःwww.accesssecuritysolution.com
