औद्योगिक द्वार सुरक्षा लाइट ग्रिड, सीई प्रमाणन और IP67 बाड़े के साथ
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | JUTAI |
| प्रमाणन | CE |
| मॉडल संख्या | CL20-8L |
| दस्तावेज़ | CL05-8L User Manual.pdf |
| न्यूनतम आदेश मात्रा | 1 |
| मूल्य | negotiable |
| पैकेजिंग विवरण | कार्टून |
| प्रसव के समय | 5 - 8 कार्य दिवस |
| भुगतान शर्तें | टी/टी, एल/सी, डी/ए, डी/पी, वेस्टर्न यूनियन, पेपैल, मनीग्राम, अलीपे |
| आपूर्ति की क्षमता | प्रति माह 1000 टुकड़े |
उत्पाद विवरण
| आईपी रेटिंग | आईपी67 | समारोह | रिक्त |
|---|---|---|---|
| दूरी का एहसास | 8 | सामग्री | एल्यूमीनियम मिश्र धातु |
| विशेषता | जंग रोधी | पावर वोल्टेज | DC12-24v |
| परिचालन तापमान | -20 ~ 60 ℃ | ऑपरेटिंग करंट | <50mA |
| उत्पादन | नहीं/एनसी, COM | कार्यशील वर्तमान | <20mA@DC12V-24V |
| विनिर्देश | 2000*21*15 मिमी | ||
| प्रमुखता देना | औद्योगिक द्वार सुरक्षा लाइट ग्रिड,सीई प्रमाणित लाइट कर्टेन,IP67 बाड़े लाइट ग्रिड |
||
उत्पाद विवरण

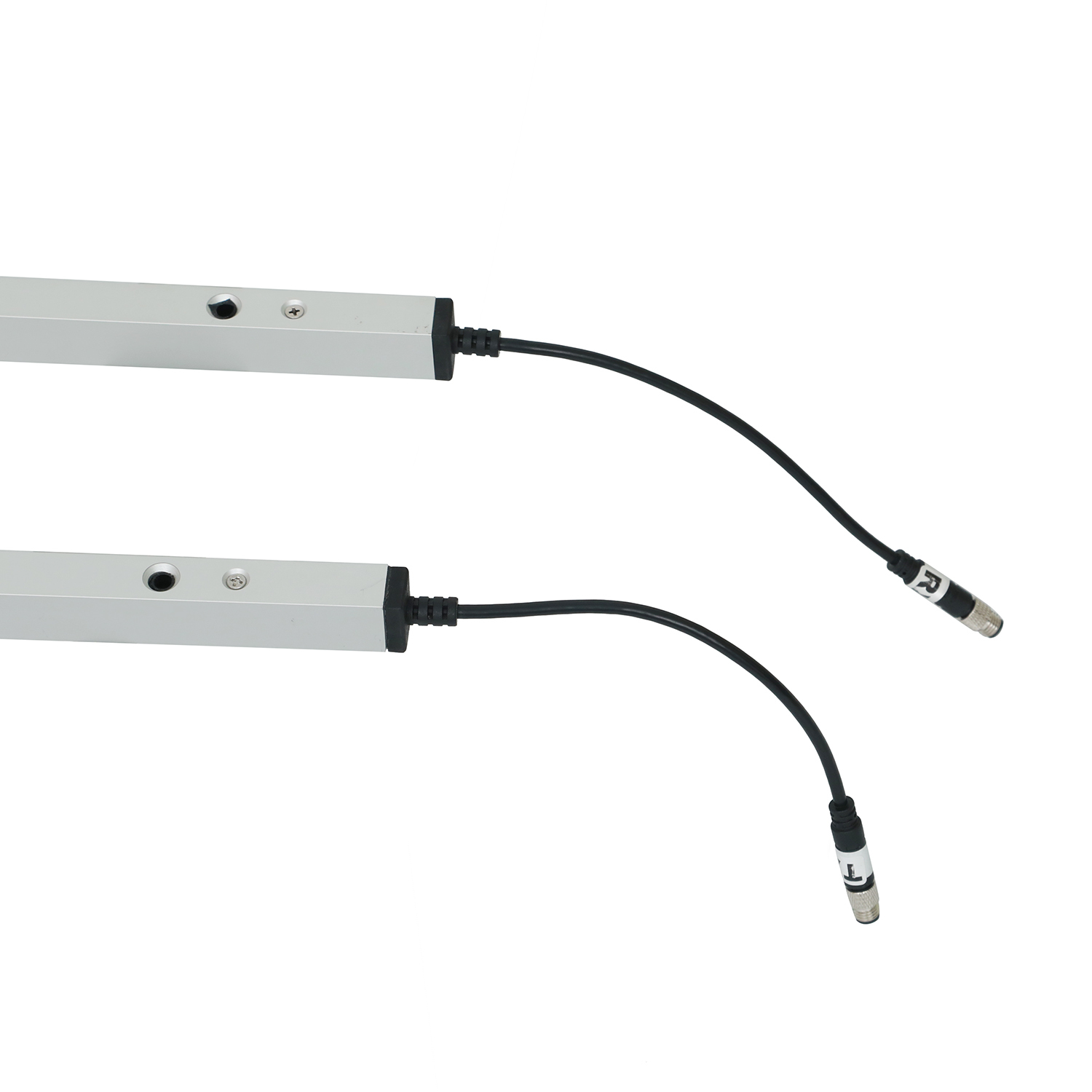

औद्योगिक द्वार सुरक्षा लाइट ग्रिड CE प्रमाणन और IP67 एन्क्लोजर के साथ
JUTAI CL20-8L औद्योगिक द्वार सुरक्षा लाइट ग्रिड एक CE-प्रमाणित सुरक्षा संवेदन समाधान है जिसे विशेष रूप से औद्योगिक द्वार परिदृश्यों के लिए डिज़ाइन किया गया है। यह एमिटर और रिसीवर के बीच 8-बीम अदृश्य सुरक्षा ग्रिड बनाता है, जो कर्मियों, वस्तुओं या उपकरणों के पता लगाने वाले क्षेत्र में घुसने पर तुरंत सुरक्षा प्रतिक्रियाओं (द्वार उलटना, रुकना) को ट्रिगर करता है। IP67 वाटरप्रूफ/डस्टप्रूफ एन्क्लोजर और मजबूत एल्यूमीनियम मिश्र धातु निर्माण के साथ, यह कठोर औद्योगिक वातावरण में औद्योगिक द्वारों के लिए विश्वसनीय एंटी-पिंच और घुसपैठ सुरक्षा प्रदान करता है, जो सुरक्षा मानकों और परिचालन निरंतरता का अनुपालन सुनिश्चित करता है।
मुख्य विनिर्देश
| पैरामीटर | विनिर्देश |
|---|---|
| मॉडल | CL20-8L |
| प्रमाणन | CE प्रमाणित (औद्योगिक मशीनरी के लिए सुरक्षा मानकों के अनुरूप) |
| सुरक्षा रेटिंग | IP67 (धूलरोधी + जलरोधक) |
| आवास सामग्री | एल्यूमीनियम मिश्र धातु |
| कार्यशील वोल्टेज | DC12-24V |
| कार्यशील धारा | ट्रांसमीटर: <65mA @DC12V; रिसीवर: <20mA @DC12V |
| आउटपुट कॉन्फ़िगरेशन | NO/NC रिले आउटपुट (डिफ़ॉल्ट NO, NC में कॉन्फ़िगर करने योग्य); COM टर्मिनल शामिल |
| संचालन रेंज (एमिटर से रिसीवर) | 1-8m |
| अधिकतम सुरक्षा ऊंचाई | 1729mm |
| फोटोसेल की संख्या | 8 बीम |
| केबल की लंबाई | ट्रांसमीटर: 8m; रिसीवर: 4m |
| कनेक्टर प्रकार | ट्रांसमीटर: 5-पिन M8 पुरुष कनेक्टर; रिसीवर: 5-पिन M8 पुरुष कनेक्टर |
| संचालन तापमान | -20°C ~ +60°C |
| मुख्य कार्य | औद्योगिक द्वार एंटी-पिंच सुरक्षा + ब्लैंकिंग मोड (एंटी-फाल्स अलार्म) |
| एलईडी स्थिति संकेतक | ट्रांसमीटर: स्थिर नीला (सामान्य संचालन); तेज लाल झपकी (वोल्टेज <9V or>28V) रिसीवर: स्थिर लाल (वस्तु/कार्मिक अवरुद्ध); स्थिर नीला (कोई बाधा नहीं); नीला झपकी (पहला पावर-ऑन, एमिटर-रिसीवर मिसअलाइनमेंट) |
| स्थापना छेद आयाम (इकाई: मिमी) | 14, 29, 75, 80, 175, 19.7, 21.4, 259 |
मुख्य कार्य और लाभ
- CE प्रमाणन और सुरक्षा अनुपालन: औद्योगिक मशीनरी के लिए अंतरराष्ट्रीय सुरक्षा मानकों को पूरा करता है, वैश्विक औद्योगिक सेटिंग्स में कार्यस्थल सुरक्षा नियमों का अनुपालन सुनिश्चित करता है। विश्वसनीयता और सुरक्षा के लिए कठोरता से परीक्षण किया गया।
- कठोर वातावरण के लिए IP67 एन्क्लोजर: पूरी तरह से धूलरोधी और जलरोधक, अस्थायी जल विसर्जन, भारी धूल और औद्योगिक संदूषकों का सामना करता है। एल्यूमीनियम मिश्र धातु एन्क्लोजर यांत्रिक घर्षण, कंपन और संक्षारण का प्रतिरोध करता है।
- लक्षित औद्योगिक द्वार सुरक्षा: 8-बीम लाइट ग्रिड औद्योगिक द्वारों की पूरी ऊंचाई (1729mm) को कवर करता है, सुरक्षा अंधा धब्बे को समाप्त करता है और पिंचिंग/क्रशिंग दुर्घटनाओं को रोकने के लिए घुसपैठ का सटीक पता लगाता है।
- गलत अलार्म रोकथाम के लिए ब्लैंकिंग मोड: औद्योगिक द्वार अंतराल के लिए विशेष - पहले चैनल को अवरुद्ध करने से सुरक्षा प्रतिक्रियाएं ट्रिगर नहीं होती हैं, सामान्य द्वार बंद होने के दौरान क्रमिक बीम अवरुद्ध होने के अनुकूल होता है।
- आसान स्थापना और सहज संचालन: रंग-कोडेड वायरिंग औद्योगिक द्वार नियंत्रण प्रणालियों से कनेक्शन को सरल बनाती है। एलईडी संकेतक त्वरित समस्या निवारण के लिए वास्तविक समय की स्थिति प्रतिक्रिया प्रदान करते हैं।
वायरिंग गाइड
| घटक | तार का रंग | कार्य | विस्तृत नोट्स |
|---|---|---|---|
| ट्रांसमीटर | लाल | DC12-24V पॉजिटिव पावर सप्लाई | एक स्थिर DC पावर सप्लाई से कनेक्ट करें; डिवाइस को नुकसान से बचाने के लिए ओवरवोल्टेज/अंडरवोल्टेज से बचें |
| ट्रांसमीटर | काला | ग्राउंड (GND) | पावर सप्लाई नेगेटिव टर्मिनल से कनेक्ट करें; सिग्नल हस्तक्षेप से बचने के लिए विश्वसनीय ग्राउंडिंग सुनिश्चित करें |
| ट्रांसमीटर | हरा | आरक्षित | बुनियादी उपयोग के लिए कोई कनेक्शन आवश्यक नहीं |
| ट्रांसमीटर | पीला | आरक्षित | बुनियादी उपयोग के लिए कोई कनेक्शन आवश्यक नहीं |
| ट्रांसमीटर | सफेद | आरक्षित | बुनियादी उपयोग के लिए कोई कनेक्शन आवश्यक नहीं |
| रिसीवर | लाल | DC12-24V पॉजिटिव पावर सप्लाई | स्थिर वोल्टेज के लिए ट्रांसमीटर के समान पावर स्रोत का उपयोग करें |
| रिसीवर | काला | ग्राउंड (GND) | सिग्नल स्थिरता सुनिश्चित करने के लिए ट्रांसमीटर के साथ साझा ग्राउंड |
| रिसीवर | हरा | NO/NC आउटपुट (डिफ़ॉल्ट NO) | औद्योगिक द्वार नियंत्रण प्रणाली के सुरक्षा सिग्नल इनपुट टर्मिनल से कनेक्ट करें |
| रिसीवर | पीला | कॉन्फ़िगर करने योग्य NC | ब्लैंकिंग मोड सक्रियण के बाद NC आउटपुट पर स्विच करता है (द्वार नियंत्रण प्रणाली की आवश्यकताओं से मेल खाता है) |
| रिसीवर | सफेद | COM (कॉमन टर्मिनल) | सामान्य आउटपुट फ़ंक्शन के लिए द्वार नियंत्रण प्रणाली के संबंधित टर्मिनल से जुड़ा होना चाहिए |
महत्वपूर्ण चेतावनियाँ: NO/NC टर्मिनलों (रिसीवर के हरे/पीले तार) को पावर सप्लाई पॉजिटिव टर्मिनल से कनेक्ट न करें - इससे ऑप्टिकल रिले स्थायी रूप से क्षतिग्रस्त हो जाएगा। सिग्नल हस्तक्षेप या केबल क्षति से बचने के लिए कनेक्टिंग केबलों को उच्च-वोल्टेज/उच्च-वर्तमान कंडक्टरों से दूर रखें।
ब्लैंकिंग मोड सक्रियण चरण
- वायरिंग गाइड के अनुसार वायरिंग पूरी करें और कनेक्शन त्रुटियों की पुष्टि करें।
- लाइट ग्रिड को पावर ऑन करें (सुनिश्चित करें कि पावर सप्लाई DC12-24V आवश्यकताओं को पूरा करती है)।
- पावर-ऑन के 1 मिनट के भीतर, रिसीवर के हरे तार (NO आउटपुट) को उसके काले तार (GND) से लगातार पांच बार स्पर्श करें।
- रिसीवर की लाल बत्ती झपकती हुई देखें - यह सफल सक्रियण का संकेत देता है: पीला तार NC मोड पर स्विच करता है, और ब्लैंकिंग मोड सक्षम हो जाता है।
- फ़ंक्शन का परीक्षण करें: सामान्य द्वार बंद होने (पहले चैनल को अवरुद्ध करना) से सुरक्षा प्रतिक्रियाएं ट्रिगर नहीं होंगी; कर्मियों/वस्तुओं के घुसने से तत्काल द्वार उलटना/रुकना ट्रिगर होगा।
आवेदन परिदृश्य
- औद्योगिक फास्ट डोर: कारखानों, लॉजिस्टिक्स केंद्रों और उत्पादन लाइनों में हाई-स्पीड रोल-अप दरवाजे।
- रोलर शटर डोर: गोदामों, कार्यशालाओं और लोडिंग डॉक में औद्योगिक रोलर शटर।
- सेक्शनल औद्योगिक डोर: कारखानों, भंडारण सुविधाओं और औद्योगिक पार्कों में बड़े औद्योगिक दरवाजे।
- विशेष पर्यावरण औद्योगिक डोर: कोल्ड स्टोरेज औद्योगिक दरवाजे, बाहरी औद्योगिक दरवाजे और धूल भरे कार्यशाला दरवाजे (तापमान चरम, धूल और नमी के प्रतिरोधी)।
समस्या निवारण
| दोष लक्षण | संभावित कारण | विस्तृत समाधान |
|---|---|---|
| पावर-ऑन के बाद रिसीवर की नीली बत्ती लगातार झपकती है | एमिटर और रिसीवर मिसअलाइनमेंट (लाइट बीम युग्मित नहीं हैं) | 1. दोनों उपकरणों के समानांतर होने को सुनिश्चित करने के लिए माउंटिंग पोजीशन को समायोजित करें। 2. एमिटर और रिसीवर के बीच प्रकाश पथ को अवरुद्ध करने वाली बाधाओं को हटा दें। 3. मिसअलाइनमेंट-प्रेरित कंपन से बचने के लिए माउंटिंग स्क्रू को कस लें। |
| ट्रांसमीटर की लाल बत्ती तेजी से झपकती है | पावर सप्लाई वोल्टेज <9V or>28V | 1. पावर सप्लाई वोल्टेज का परीक्षण करने के लिए मल्टीमीटर का उपयोग करें। 2. एक स्थिर DC12-24V पावर सप्लाई से बदलें। 3. लंबी केबलों के कारण होने वाले वोल्टेज ड्रॉप की जांच करें और यदि आवश्यक हो तो मोटी केबलों से बदलें। |
| लाइट ग्रिड सामान्य रूप से काम करता है (एलईडी संकेतक सही हैं), लेकिन द्वार में कोई एंटी-पिंच क्रिया नहीं है | वायरिंग त्रुटि (NO/NC या COM टर्मिनल का गलत कनेक्शन) | 1. गाइड के अनुसार वायरिंग की दोबारा जांच करें - सुनिश्चित करें कि ग्रीन/येलो (आउटपुट) और व्हाइट (COM) टर्मिनल द्वार नियंत्रण प्रणाली के सुरक्षा इंटरफ़ेस से जुड़े हैं। 2. सत्यापित करें कि द्वार नियंत्रण प्रणाली "बाहरी सुरक्षा सेंसर इनपुट" मोड पर सेट है। |
| ब्लैंकिंग मोड में प्रवेश करने में असमर्थ | 1. ऑपरेशन पावर-ऑन के बाद 1-मिनट की विंडो से अधिक हो जाता है 2. द्वार के नीचे उतरने के दौरान प्रकाश रिसाव 3. मलबे द्वारा सबसे नीचे की बीम अवरुद्ध 4. द्वार/बाधा न्यूनतम निरंतर अवरुद्ध दूरी को पूरा करने में विफल रहती है | 1. पावर ऑफ और रीस्टार्ट करें, फिर 1 मिनट के भीतर सक्रिय करें। 2. प्रकाश रिसाव को रोकने के लिए द्वार सीलिंग को ठीक करें। 3. सबसे नीचे की बीम को अवरुद्ध करने वाले मलबे को साफ करें। 4. निरंतर अवरुद्ध दूरी की आवश्यकता को पूरा करने के लिए द्वार या बाधा को समायोजित करें। |
स्थापना दिशानिर्देश
- पूर्व-स्थापना तैयारी: औद्योगिक द्वार की उद्घाटन ऊंचाई और चौड़ाई की पुष्टि करें - सुनिश्चित करें कि लाइट ग्रिड की सुरक्षा ऊंचाई (1729mm) और संचालन रेंज (1-8m) मेल खाती है। एक स्थिर DC12-24V पावर सप्लाई तैयार करें और बरकरार घटकों के लिए डिवाइस की जांच करें।
- माउंटिंग ऑपरेशन: औद्योगिक द्वार फ्रेम के दोनों तरफ एमिटर और रिसीवर को लंबवत रूप से स्थापित करें, यह सुनिश्चित करते हुए कि लाइट ग्रिड बिना किसी अंधा धब्बे के पूरे द्वार को कवर करता है। द्वार फ्रेम के साथ डिवाइस के इंस्टॉलेशन छेदों को संरेखित करें, मिलान स्क्रू के साथ ठीक करें। 8m (ट्रांसमीटर) और 4m (रिसीवर) केबलों को द्वार फ्रेम के साथ रूट करें, तेज किनारों या उच्च दबाव वाले क्षेत्रों से बचें।
- वायरिंग और डीबगिंग: पावर, ग्राउंड और सिग्नल केबल को कनेक्ट करने के लिए वायरिंग गाइड का पालन करें - पॉजिटिव/नेगेटिव रिवर्सल या गलत आउटपुट टर्मिनल कनेक्शन से बचने के लिए दोबारा जांचें। डिवाइस को पावर ऑन करें: ट्रांसमीटर की स्थिर नीली बत्ती और रिसीवर की स्थिर नीली बत्ती (सामान्य पावर-ऑन) की पुष्टि करें। लाइट ग्रिड को संरेखित करें: यदि रिसीवर की नीली बत्ती झपकती है, तो प्रकाश स्थिर होने तक एमिटर/रिसीवर की स्थिति को समायोजित करें। निर्देशानुसार ब्लैंकिंग मोड को सक्रिय करें और सामान्य संचालन सुनिश्चित करने के लिए एंटी-पिंच फ़ंक्शन का परीक्षण करें।
उपयोग और रखरखाव की सावधानियां
- केबल सुरक्षा: एक्सट्रूज़न, क्षति या हस्तक्षेप से बचने के लिए केबलों को उच्च-वोल्टेज कंडक्टरों, द्वार मशीनरी और फोर्कलिफ्ट पथों से दूर रखें।
- लेंस रखरखाव: धूल, तेल के दाग या संघनन को हटाने के लिए एमिटर/रिसीवर लेंस को नियमित रूप से एक सूखे, मुलायम कपड़े से पोंछें - गंदे लेंस का पता लगाने की सटीकता को प्रभावित करेगा।
- भौतिक सुरक्षा: डिवाइस को मोड़ने, घुमाने या गिराने से बचें; एल्यूमीनियम मिश्र धातु आवास या इन्फ्रारेड लेंस को खरोंचने से बचें।
- प्रकाश स्रोत से बचाव: गलत ट्रिगर से बचने के लिए रिसीवर पर सीधे सूर्य के प्रकाश या अन्य इन्फ्रारेड प्रकाश स्रोतों को चमकने से रोकें।
- ब्लैंकिंग मोड का उपयोग: सुनिश्चित करें कि ब्लैंकिंग मोड के लिए उपयोग किया जाने वाला द्वार या बाधा न्यूनतम निरंतर अवरुद्ध दूरी की आवश्यकता को पूरा करता है।
- नियमित निरीक्षण: एंटी-पिंच और ब्लैंकिंग मोड फ़ंक्शन का समय-समय पर परीक्षण करें; दीर्घकालिक विश्वसनीयता सुनिश्चित करने के लिए वायरिंग की कसावट और कनेक्टर की अखंडता की जांच करें।
ग्राहक सफलता की कहानियां
"JUTAI के सेंसर ने हमारे कोल्ड स्टोरेज सुविधा में डाउनटाइम को समाप्त कर दिया। IP67 रेटिंग ने -25°C पर भी विश्वसनीय संचालन सुनिश्चित किया।"
-- माइकल चेन, वेयरहाउस मैनेजर, अग्रणी कोल्ड चेन लॉजिस्टिक्स प्रदाता
-- माइकल चेन, वेयरहाउस मैनेजर, अग्रणी कोल्ड चेन लॉजिस्टिक्स प्रदाता
"डुअल-मोड सुविधा ने हमारे मौजूदा बुनियादी ढांचे में निर्बाध एकीकरण की अनुमति दी। स्थापना सहज थी!"
-- लिसा वांग, सुरक्षा इंजीनियर, ग्लोबल ऑटोमोटिव निर्माता
-- लिसा वांग, सुरक्षा इंजीनियर, ग्लोबल ऑटोमोटिव निर्माता
"JUTAI के CE-प्रमाणित सेंसर ने हमारे सुरक्षा मानकों को पूरा किया और रखरखाव लागत को 30% तक कम कर दिया।"
-- डेविड ली, प्लांट डायरेक्टर, इंटरनेशनल फार्मास्युटिकल कॉर्पोरेशन
-- डेविड ली, प्लांट डायरेक्टर, इंटरनेशनल फार्मास्युटिकल कॉर्पोरेशन
"JUTAI के 16-बीम सेंसर को स्थापित करने के बाद, हमने कन्वेयर-संबंधित घटनाओं में 100% की कमी देखी।"
-- सारा झांग, सुरक्षा अधिकारी, टॉप ई-कॉमर्स फुलफिलमेंट सेंटर
-- सारा झांग, सुरक्षा अधिकारी, टॉप ई-कॉमर्स फुलफिलमेंट सेंटर
उत्पाद गैलरी
तकनीकी सहायता, अनुकूलन या थोक पूछताछ के लिए, हमारी आधिकारिक वेबसाइट पर जाएं: www.accesssecuritysolution.com
