8-16 बीम विकल्पों के साथ उच्च गति दरवाजे के लिए फोटोइलेक्ट्रिक सुरक्षा गार्ड
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | JUTAI |
| प्रमाणन | CE |
| मॉडल संख्या | CL20-8L |
| दस्तावेज़ | CL05-8L User Manual.pdf |
| न्यूनतम आदेश मात्रा | 1 |
| मूल्य | negotiable |
| पैकेजिंग विवरण | कार्टून |
| प्रसव के समय | 5 - 8 कार्य दिवस |
| भुगतान शर्तें | टी/टी, एल/सी, डी/ए, डी/पी, वेस्टर्न यूनियन, पेपैल, मनीग्राम, अलीपे |
| आपूर्ति की क्षमता | प्रति माह 1000 टुकड़े |
उत्पाद विवरण
| आईपी रेटिंग | आईपी67 | समारोह | रिक्त |
|---|---|---|---|
| दूरी का एहसास | 8 | सामग्री | एल्यूमीनियम मिश्र धातु |
| विशेषता | जंग रोधी | पावर वोल्टेज | DC12-24v |
| परिचालन तापमान | -20 ~ 60 ℃ | ऑपरेटिंग करंट | <50mA |
| उत्पादन | नहीं/एनसी, COM | कार्यशील वर्तमान | <20mA@DC12V-24V |
| विनिर्देश | 2000*21*15 मिमी | ||
| प्रमुखता देना | हाई स्पीड दरवाजों के लिए फोटोइलेक्ट्रिक सुरक्षा गार्ड,IP67 प्रकाश पर्दा 8-16 बीम के साथ,उच्च गति दरवाजे सुरक्षा बीम पर्दा |
||
उत्पाद विवरण

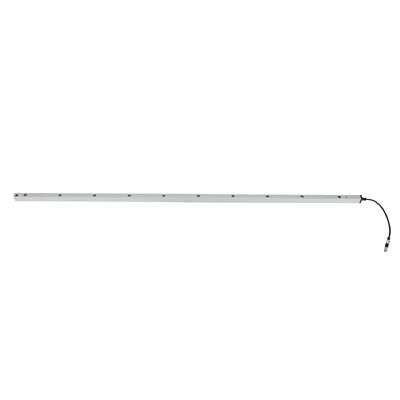

8-16 बीम विकल्पों के साथ उच्च गति दरवाजे के लिए फोटोइलेक्ट्रिक सुरक्षा गार्ड
उत्पाद का अवलोकन
जूटाई सीएल श्रृंखला फोटोइलेक्ट्रिक सुरक्षा गार्ड एक विशेष सुरक्षा समाधान है जो उच्च गति वाले दरवाजों के लिए डिज़ाइन किया गया है,विभिन्न सुरक्षा आवश्यकताओं के अनुरूप लचीली 8 बीम या 16 बीम कॉन्फ़िगरेशन प्रदान करना. यह emitter और receiver के बीच एक अदृश्य प्रकाश ग्रिड बनाता है, तुरंत दरवाजे को उलटने या बंद करने के लिए ट्रिगर करता है जब कर्मियों, वस्तुओं, या उपकरण घुसपैठ करते हैं, प्रभावी रूप से चिपकने से रोकते हैं,कुचलना, या औद्योगिक और रसद वातावरण में टक्कर दुर्घटनाओं के लिए। आईपी 67 सुरक्षा और मजबूत एल्यूमीनियम मिश्र धातु निर्माण के साथ, यह कठिन परिस्थितियों में भी विश्वसनीय प्रदर्शन प्रदान करता है।
मुख्य विनिर्देश
| पैरामीटर | विनिर्देश |
|---|---|
| मॉडल श्रृंखला | CL05, CL10, CL15, CL20, CL25 (-8L/16L प्रत्यय के साथ) |
| बीम मात्रा विकल्प | 8 बीम / 16 बीम |
| सुरक्षा ऊंचाई | 500 मिमी, 1000 मिमी, 1500 मिमी, 2000 मिमी, 2500 मिमी (मॉडल पर निर्भर) |
| कार्यरत वोल्टेज | DC12-24V |
| कार्य करंट | ट्रांसमीटरः <65mA @DC12V; रिसीवरः <20mA @DC12V |
| आउटपुट कॉन्फ़िगरेशन | NO/NC रिले आउटपुट (डिफ़ॉल्ट NO, NC के लिए कॉन्फ़िगर करने योग्य); COM टर्मिनल शामिल |
| सुरक्षा रेटिंग | IP67 (धूल प्रतिरोधी + जल प्रतिरोधी) |
| आवास सामग्री | एल्यूमीनियम मिश्र धातु |
| ऑपरेटिंग रेंज (एमिटर से रिसीवर तक) | 1-8 मीटर |
| बीम स्पेसिंग | 100 मिमी |
| पता लगाने की परिशुद्धता | 50 मिमी के रूप में छोटे वस्तुओं का पता लगाता है |
| प्रतिक्रिया समय | ≤20ms |
| केबल की लंबाई | ट्रांसमीटर: 8 मीटर; रिसीवर: 4 मीटर |
| कनेक्टर का प्रकार | 5-पोल M8 पुरुष कनेक्टर (ट्रांसमीटर/रिसीवर) |
| ऑपरेटिंग तापमान | -20°C ~ +60°C |
| मुख्य कार्य | उच्च गति दरवाजे विरोधी चुटकी सुरक्षा + रिक्त मोड (विरोधी झूठी अलार्म) |
| एलईडी स्थिति संकेत | ट्रांसमीटर: स्थिर नीला (सामान्य); तेजी से चमकता हुआ लाल (वोल्टेज <9V या >28V) रिसीवर: स्थिर लाल (अवरुद्ध); स्थिर नीला (अवरुद्ध); चमकती नीली (गलत संरेखण) |
| स्थापना छेद आयाम (इकाईः मिमी) | 14, 29, 75, 80, 175, 19.7, 21.4, 259 |
मुख्य लाभ
- 8-16 बीम लचीला विन्यासः8-बीम विकल्प मानक उच्च गति वाले दरवाजे के उद्घाटन के लिए सुरक्षा और लागत को संतुलित करता है, जबकि 16-बीम विकल्प बड़े दरवाजे या उच्च जोखिम वाले क्षेत्रों के लिए घने प्रकाश ग्रिड के साथ उच्च परिशुद्धता का पता लगाता है।
- उच्च गति द्वार संगतताः≤20ms तेजी से प्रतिक्रिया समय फास्ट डोर ऑपरेशन से मेल खाता है, झूठे अलार्म से बचने के लिए डोर गैप संरचनाओं के लिए अनुकूलन के साथ रिक्त मोड।
- टिकाऊ और पर्यावरण प्रतिरोधी:IP67 संरक्षण धूल, पानी के छपकों और अस्थायी विसर्जन का सामना करता है, विभिन्न वातावरणों में स्थिर संचालन के लिए व्यापक तापमान सीमा के साथ।
- आसान स्थापना और एकीकरणःरंग-कोडेड वायरिंग कनेक्शन को सरल बनाती है, समायोज्य माउंटिंग ब्रैकेट विभिन्न फ्रेमों में फिट होते हैं, और सहज एलईडी संकेतक त्वरित स्थिति जांच की अनुमति देते हैं।
वायरिंग गाइड
| घटक | तार का रंग | कार्य | नोट्स |
|---|---|---|---|
| ट्रांसमीटर | लाल | DC12-24V सकारात्मक बिजली की आपूर्ति | स्थिर बिजली की आपूर्ति से कनेक्ट करें; ओवरवोल्टेज/अंडरवोल्टेज से बचें |
| काला | जमीन (GND) | पावर नकारात्मक टर्मिनल से कनेक्ट करें; विश्वसनीय ग्राउंडिंग सुनिश्चित करें | |
| हरा/पीला/सफेद | आरक्षित | बुनियादी उपयोग के लिए कोई कनेक्शन आवश्यक नहीं है | |
| रिसीवर | लाल | DC12-24V सकारात्मक बिजली की आपूर्ति | ट्रांसमीटर पावर कनेक्शन के समान |
| काला | जमीन (GND) | ट्रांसमीटर के साथ साझा जमीन | |
| हरी | NO/NC आउटपुट (डिफ़ॉल्ट NO) | दरवाजा नियंत्रण प्रणाली के सुरक्षा संकेत के इनपुट से कनेक्ट | |
| पीला | कॉन्फ़िगर करने योग्य NC | रिक्त मोड सेटअप के माध्यम से सक्रिय करें | |
| सफेद | COM (सामान्य टर्मिनल) | NO/NC आउटपुट के लिए मिलान टर्मिनल |
महत्वपूर्ण चेतावनी:NO/NC टर्मिनलों को पावर सप्लाई पॉजिटिव टर्मिनल से न जोड़ें_ इससे ऑप्टिकल रिले को नुकसान होगा_
रिक्त मोड सक्रियण चरण
- पूर्ण वायरिंग और डिवाइस पर बिजली।
- चालू होने के 1 मिनट के भीतर, रिसीवर के ग्रीन वायर को उसके GND (ब्लैक वायर) से पांच बार स्पर्श करें।
- रिसीवर का लाल प्रकाश सक्रियण की पुष्टि करने के लिए चमकता हैः पीला तार एनसी मोड में स्विच करता है, रिक्त मोड सक्षम है.
मॉडल विन्यास और अनुप्रयोग परिदृश्य
| मॉडल | बीम मात्रा | सुरक्षा ऊंचाई | लक्षित अनुप्रयोग |
|---|---|---|---|
| CL05-8L/16L | 8/16 | 500 मिमी | लघु उच्च गति वाले दरवाजे, रसद केंद्रों में प्रवेश द्वार |
| CL10-8L/16L | 8/16 | 1000 मिमी | मध्यम आकार के हाई स्पीड दरवाजे, खुदरा बैक एंट्री दरवाजे |
| CL15-8L/16L | 8/16 | 1500 मिमी | गोदाम के उच्च गति वाले दरवाजे, उत्पादन लाइन के प्रवेश द्वार |
| CL20-8L/16L | 8/16 | 2000 मिमी | बड़े औद्योगिक उच्च गति वाले दरवाजे, शीत भंडारण त्वरित दरवाजे |
| CL25-8L/16L | 8/16 | 2500 मिमी | अति-बड़े उच्च गति वाले दरवाजे, लोडिंग डॉक के दरवाजे |
समस्या निवारण
| दोष के लक्षण | संभावित कारण | समाधान |
|---|---|---|
| रिसीवर का नीला प्रकाश चमकता है (पावर ऑन) | प्रेषक और रिसीवर का गलत संरेखण | समानांतर संरेखण सुनिश्चित करने के लिए स्थिति को पुनः समायोजित करें |
| ट्रांसमीटर का लाल प्रकाश तेजी से चमकता है | बिजली आपूर्ति वोल्टेज < 9V या > 28V | DC12-24V आवश्यकताओं को पूरा करने के लिए बिजली की आपूर्ति को स्थिर करें |
| सुरक्षा गार्ड काम करता है, लेकिन दरवाजा कोई विरोधी चुटकी कार्रवाई है | वायरिंग त्रुटि | गाइड के खिलाफ वायरिंग फिर से जाँच करें; दरवाजा नियंत्रण प्रणाली के लिए सही कनेक्शन सुनिश्चित करें |
| रिक्त मोड में प्रवेश करने में असमर्थ | 1. दरवाजे के नीचे उतरने के दौरान प्रकाश रिसाव 2अवशेषों से अवरुद्ध सबसे निचला बीम 3दरवाजा/अवरोध न्यूनतम निरंतर अवरोधन दूरी को पूरा करने में विफल रहता है |
1प्रकाश लीक को रोकने के लिए दरवाजे की सील को ठीक करें 2. स्पष्ट मलबे किरण को अवरुद्ध 3. दूरी की आवश्यकताओं को पूरा करने के लिए दरवाजा/अवरोध को समायोजित करें |
उपयोग और रखरखाव के लिए सावधानियां
- तारों को उच्च वोल्टेज के कंडक्टरों और दरवाजे की मशीनरी से दूर रखें ताकि क्षति या हस्तक्षेप से बचा जा सके।
- धूल या संक्षेपण को दूर करने के लिए नियमित रूप से एक सूखे, नरम कपड़े से इमिटर/रिसीवर लेंस को पोंछें।
- तारों को बलपूर्वक न मोड़ें, न मोड़ें, न ही खींचें; इन्फ्रारेड लेंस को खरोंचने से बचें।
- सीधे सूर्य के प्रकाश या अवरक्त प्रकाश स्रोतों को रिसीवर पर चमकने से रोकें (झूठे ट्रिगर से बचें) ।
- नियमित रूप से सामान्य संचालन सुनिश्चित करने के लिए एंटी-चिंच और ब्लैंकिंग मोड कार्यों का परीक्षण करें।
ग्राहक सफलता की कहानियाँ
शीत भंडारण विशालः -25 डिग्री सेल्सियस पर विश्वसनीय संचालन
"JUTAI के सेंसर ने हमारी शीत भंडारण सुविधा में डाउनटाइम को समाप्त कर दिया। IP67 रेटिंग ने -25 डिग्री सेल्सियस पर भी विश्वसनीय संचालन सुनिश्चित किया। "
माइकल चेन, गोदाम प्रबंधक, अग्रणी शीत श्रृंखला रसद प्रदाता
"JUTAI के सेंसर ने हमारी शीत भंडारण सुविधा में डाउनटाइम को समाप्त कर दिया। IP67 रेटिंग ने -25 डिग्री सेल्सियस पर भी विश्वसनीय संचालन सुनिश्चित किया। "
माइकल चेन, गोदाम प्रबंधक, अग्रणी शीत श्रृंखला रसद प्रदाता
ऑटोमोटिव मैन्युफैक्चरिंग लीडरः निर्बाध एकीकरण
"दो-मोड सुविधा ने हमारे मौजूदा बुनियादी ढांचे में निर्बाध एकीकरण की अनुमति दी। स्थापना आसान थी!"
लिसा वांग, सुरक्षा अभियंता, वैश्विक ऑटोमोबाइल निर्माता
"दो-मोड सुविधा ने हमारे मौजूदा बुनियादी ढांचे में निर्बाध एकीकरण की अनुमति दी। स्थापना आसान थी!"
लिसा वांग, सुरक्षा अभियंता, वैश्विक ऑटोमोबाइल निर्माता
औषधीय संयंत्र: अनुपालन और दक्षता
"JUTAI के CE-प्रमाणित सेंसर ने हमारे सुरक्षा मानकों को पूरा किया जबकि रखरखाव लागत में 30% की कमी आई। "
डेविड ली, संयंत्र निदेशक, अंतर्राष्ट्रीय औषधि निगम
"JUTAI के CE-प्रमाणित सेंसर ने हमारे सुरक्षा मानकों को पूरा किया जबकि रखरखाव लागत में 30% की कमी आई। "
डेविड ली, संयंत्र निदेशक, अंतर्राष्ट्रीय औषधि निगम
ई-कॉमर्स वेयरहाउसः दुर्घटना मुक्त संचालन
"JUTAI के 16 बीम सेंसर को स्थापित करने के बाद, हमने कन्वेयर से संबंधित घटनाओं में 100% की कमी देखी। "
सारा झांग, सुरक्षा अधिकारी, शीर्ष ई-कॉमर्स पूर्ति केंद्र
"JUTAI के 16 बीम सेंसर को स्थापित करने के बाद, हमने कन्वेयर से संबंधित घटनाओं में 100% की कमी देखी। "
सारा झांग, सुरक्षा अधिकारी, शीर्ष ई-कॉमर्स पूर्ति केंद्र
भारी मशीनरी निर्माताः ऑपरेटर सुरक्षा में सुधार
"सेंसर के तेजी से प्रतिक्रिया समय (≤20ms) ने उच्च गति संचालन के दौरान रोबोट हाथों के टकराव से श्रमिकों की रक्षा की। "
जॉन वू, इंजीनियरिंग प्रबंधक, औद्योगिक उपकरण निर्माता
"सेंसर के तेजी से प्रतिक्रिया समय (≤20ms) ने उच्च गति संचालन के दौरान रोबोट हाथों के टकराव से श्रमिकों की रक्षा की। "
जॉन वू, इंजीनियरिंग प्रबंधक, औद्योगिक उपकरण निर्माता
खाद्य प्रसंस्करण संयंत्रः स्वच्छ एवं टिकाऊ
"IP67 एल्यूमीनियम आवास सटीकता बनाए रखते हुए हमारे खाद्य प्रसंस्करण लाइनों में पानी का विरोध करता है। "
एमिली चेन, गुणवत्ता आश्वासन प्रबंधक, वैश्विक खाद्य एवं पेय कंपनी
"IP67 एल्यूमीनियम आवास सटीकता बनाए रखते हुए हमारे खाद्य प्रसंस्करण लाइनों में पानी का विरोध करता है। "
एमिली चेन, गुणवत्ता आश्वासन प्रबंधक, वैश्विक खाद्य एवं पेय कंपनी
स्वचालित गोदाम: एजीवी नेविगेशन सुरक्षा
"JUTAI के सेंसर ने AGV टकराव से बचने में सुधार किया, 25% तक डाउनटाइम को कम किया".
केविन लियू, रसद निदेशक, स्वचालित भंडारण समाधान प्रदाता
"JUTAI के सेंसर ने AGV टकराव से बचने में सुधार किया, 25% तक डाउनटाइम को कम किया".
केविन लियू, रसद निदेशक, स्वचालित भंडारण समाधान प्रदाता
अग्नि और सुरक्षा प्रदाताः अग्नि द्वार अनुपालन
"सेंसर यह सुनिश्चित करता है कि अभ्यास के दौरान कर्मियों की सुरक्षा को खतरे में डाले बिना अग्निशमन दरवाजे सुरक्षित रूप से बंद हो जाएं। "
जेसन झोउ, तकनीकी नेतृत्व, अग्नि सुरक्षा प्रणाली कंपनी
"सेंसर यह सुनिश्चित करता है कि अभ्यास के दौरान कर्मियों की सुरक्षा को खतरे में डाले बिना अग्निशमन दरवाजे सुरक्षित रूप से बंद हो जाएं। "
जेसन झोउ, तकनीकी नेतृत्व, अग्नि सुरक्षा प्रणाली कंपनी
उत्पाद गैलरी
संपर्क और सहायता
तकनीकी सहायता, अनुकूलन, या थोक पूछताछ के लिए, हमारी आधिकारिक वेबसाइट पर जाएँःwww.accesssecuritysolution.com
