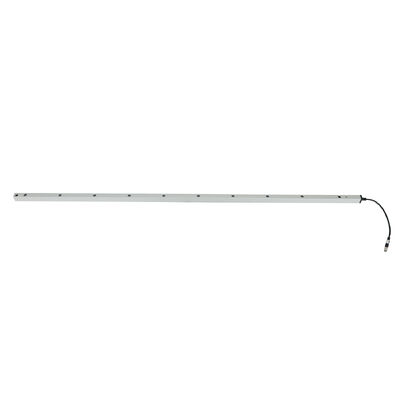

स्वचालित दरवाजों के लिए जलरोधक एल्यूमीनियम आवास के साथ सुरक्षा लाइट ग्रिड सिस्टम
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | JUTAI |
| प्रमाणन | CE |
| मॉडल संख्या | CL20-8L |
| दस्तावेज़ | CL05-8L User Manual.pdf |
| न्यूनतम आदेश मात्रा | 1 |
| मूल्य | negotiable |
| पैकेजिंग विवरण | कार्टून |
| प्रसव के समय | 5 - 8 कार्य दिवस |
| भुगतान शर्तें | टी/टी, एल/सी, डी/ए, डी/पी, वेस्टर्न यूनियन, पेपैल, मनीग्राम, अलीपे |
| आपूर्ति की क्षमता | प्रति माह 1000 टुकड़े |
उत्पाद विवरण
| आईपी रेटिंग | आईपी67 | समारोह | रिक्त |
|---|---|---|---|
| दूरी का एहसास | 8 | सामग्री | एल्यूमीनियम मिश्र धातु |
| विशेषता | जंग रोधी | पावर वोल्टेज | DC12-24v |
| परिचालन तापमान | -20 ~ 60 ℃ | ऑपरेटिंग करंट | <50mA |
| उत्पादन | नहीं/एनसी, COM | कार्यशील वर्तमान | <20mA@DC12V-24V |
| विनिर्देश | 2000*21*15 मिमी | ||
| प्रमुखता देना | स्वचालित दरवाजों के लिए सुरक्षा लाइट ग्रिड सिस्टम,एल्यूमीनियम आवास सुरक्षा लाइट ग्रिड सिस्टम,जलरोधक सुरक्षा लाइट ग्रिड सिस्टम |
||
उत्पाद विवरण
जलरोधक एल्यूमीनियम आवास के साथ स्वचालित दरवाजों के लिए सुरक्षा प्रकाश ग्रिड प्रणाली
जूटाई CL20-8L सुरक्षा लाइट ग्रिड प्रणाली एक पेशेवर सुरक्षात्मक समाधान है जो स्वचालित दरवाजों के लिए अनुकूलित है, जिसमें एक जलरोधक एल्यूमीनियम आवास और IP67 सुरक्षा है।यह उत्सर्जक और रिसीवर के बीच एक 8-बीम अदृश्य प्रकाश ग्रिड बनाता है, तत्काल द्वार पलटाव या बंद करने के लिए ट्रिगर जब कर्मियों, वस्तुओं, या उपकरण घुसपैठ प्रभावी ढंग से पिंचिंग, कुचलने को रोकने,या औद्योगिक और वाणिज्यिक वातावरण में टक्कर दुर्घटनाओं.
मुख्य विनिर्देश
| पैरामीटर | विनिर्देश |
|---|---|
| मॉडल | CL20-8L |
| उत्पाद का प्रकार | सुरक्षा लाइट ग्रिड प्रणाली (सुरक्षा लाइट पर्दा) |
| कार्यरत वोल्टेज | DC12-24V |
| कार्य करंट | ट्रांसमीटरः <65mA @DC12V; रिसीवरः <20mA @DC12V |
| आउटपुट कॉन्फ़िगरेशन | NO/NC रिले आउटपुट (डिफ़ॉल्ट NO, NC के लिए कॉन्फ़िगर करने योग्य); COM टर्मिनल शामिल |
| सुरक्षा रेटिंग | IP67 (धूल प्रतिरोधी + जल प्रतिरोधी) |
| आवास सामग्री | एल्यूमीनियम मिश्र धातु (पानी प्रतिरोधी, संक्षारण प्रतिरोधी) |
| ऑपरेटिंग रेंज (एमिटर से रिसीवर तक) | 1-8 मीटर |
| अधिकतम सुरक्षा ऊंचाई | 1729 मिमी |
| फोटोसेल की संख्या | 8 बीम |
| केबल की लंबाई | ट्रांसमीटर: 8 मीटर; रिसीवर: 4 मीटर |
| कनेक्टर का प्रकार | ट्रांसमीटरः 5-पोल M8 पुरुष कनेक्टर; रिसीवरः 5-पोल M8 पुरुष कनेक्टर |
| ऑपरेटिंग तापमान | -20°C ~ +60°C |
| मुख्य कार्य | स्वचालित दरवाजा विरोधी चुटकी सुरक्षा + रिक्त मोड (विरोधी झूठी अलार्म) |
| एलईडी स्थिति संकेत | ट्रांसमीटर: स्थिर नीला (सामान्य संचालन); तेजी से चमकती लाल (वोल्टेज <9V या >28V) रिसीवरः स्थिर लाल (वस्तु/कर्मचारी अवरुद्ध); स्थिर नीला (कोई बाधा नहीं); चमकती नीली (पहली बार चालू, गलत संरेखण) |
| स्थापना छेद आयाम (इकाईः मिमी) | 14, 29, 75, 80, 175, 19.7, 21.4, 259 |
मुख्य लाभ
- जलरोधक एल्यूमीनियम आवासःएल्यूमीनियम मिश्र धातु निर्माण स्थायित्व, संक्षारण प्रतिरोध और प्रभावी जलरोधक सुनिश्चित करता है, IP67 रेटिंग के साथ जोड़ा जाता है।आउटडोर स्थापित स्वचालित दरवाजे या नम औद्योगिक वातावरण के लिए उपयुक्त.
- लक्षित स्वचालित दरवाजा सुरक्षाः8-बीम लाइट ग्रिड दरवाजे की पूरी खोलने की ऊंचाई (1729 मिमी) को कवर करता है, सुरक्षा अंधे धब्बे को समाप्त करता है और हाथों, अंगों या वस्तुओं को चिपकाने से रोकता है। बीम के व्यवधान पर तत्काल प्रतिक्रिया,सुरक्षा देरी से बचने के लिए स्वचालित दरवाजों की परिचालन गति से मेल खाती है.
- झूठी अलार्म की रोकथाम के लिए रिक्त मोडःपहले चैनल को अवरुद्ध करने से सुरक्षा प्रतिक्रियाएं नहीं होती हैं, जो स्वचालित दरवाजे के अंतर संरचनाओं के अनुकूल होती हैं।अनचाहे घुसपैठ के खिलाफ सुरक्षा बनाए रखते हुए सामान्य बंद होने के दौरान दरवाजे के अनावश्यक उलट से बचाता है.
- आसान स्थापना एवं संचालन:रंग-कोडेड वायरिंग स्वचालित दरवाजे नियंत्रण प्रणालियों से कनेक्शन को सरल बनाती है। समायोज्य माउंटिंग ब्रैकेट विभिन्न दरवाजे फ्रेम संरचनाओं में फिट होते हैं; सहज ज्ञान युक्त एलईडी संकेतक त्वरित स्थिति जांच की अनुमति देते हैं।
वायरिंग गाइड
| घटक | तार का रंग | कार्य | नोट्स |
|---|---|---|---|
| ट्रांसमीटर | लाल | DC12-24V सकारात्मक बिजली की आपूर्ति | स्थिर बिजली की आपूर्ति से कनेक्ट करें; ओवरवोल्टेज/अंडरवोल्टेज से बचें |
| ट्रांसमीटर | काला | जमीन (GND) | पावर नकारात्मक टर्मिनल से कनेक्ट करें; विश्वसनीय ग्राउंडिंग सुनिश्चित करें |
| ट्रांसमीटर | हरा/पीला/सफेद | आरक्षित | बुनियादी उपयोग के लिए कोई कनेक्शन आवश्यक नहीं है |
| रिसीवर | लाल | DC12-24V सकारात्मक बिजली की आपूर्ति | ट्रांसमीटर पावर कनेक्शन के समान |
| रिसीवर | काला | जमीन (GND) | ट्रांसमीटर के साथ साझा जमीन |
| रिसीवर | हरी | NO/NC आउटपुट (डिफ़ॉल्ट NO) | स्वचालित दरवाजा नियंत्रण प्रणाली के सुरक्षा संकेत के इनपुट से कनेक्ट करें |
| रिसीवर | पीला | कॉन्फ़िगर करने योग्य NC | रिक्त मोड सेटअप के माध्यम से सक्रिय करें |
| रिसीवर | सफेद | COM (सामान्य टर्मिनल) | NO/NC आउटपुट के लिए मिलान टर्मिनल |
महत्वपूर्ण चेतावनी:NO/NC टर्मिनलों (रिसीवर के हरे/पीले तारों) को पावर सप्लाई पॉजिटिव टर्मिनल से न जोड़ें, इससे ऑप्टिकल रिले को नुकसान होगा।
रिक्त मोड सक्रियण चरण
- प्रणाली पर पूर्ण वायरिंग और बिजली।
- चालू होने के 1 मिनट के भीतर, रिसीवर के ग्रीन वायर को उसके GND (ब्लैक वायर) से पांच बार स्पर्श करें।
- रिसीवर का लाल प्रकाश सक्रियण की पुष्टि करने के लिए चमकता हैः पीला तार एनसी मोड में स्विच करता है, रिक्त मोड सक्षम है.
अनुप्रयोग परिदृश्य
- औद्योगिक स्वचालित दरवाजे (फास्ट दरवाजे, रोलर शटर दरवाजे, अनुभागीय दरवाजे)
- वाणिज्यिक स्वचालित दरवाजे (शॉपिंग मॉल, कार्यालय भवन, खुदरा दुकानें)
- बाहरी स्वचालित दरवाजे (पार्किंग सुविधाएं, रसद केंद्र के प्रवेश द्वार)
- विशेष वातावरण स्वचालित दरवाजे (ठंडा भंडारण, नम कार्यशालाएं)
समस्या निवारण
| दोष के लक्षण | संभावित कारण | समाधान |
|---|---|---|
| रिसीवर का नीला प्रकाश चमकता है (पावर ऑन) | प्रेषक और रिसीवर का गलत संरेखण | समानांतर संरेखण सुनिश्चित करने के लिए स्थिति को पुनः समायोजित करें |
| ट्रांसमीटर का लाल प्रकाश तेजी से चमकता है | बिजली आपूर्ति वोल्टेज < 9V या > 28V | DC12-24V आवश्यकताओं को पूरा करने के लिए बिजली की आपूर्ति को स्थिर करें |
| प्रणाली काम करता है, लेकिन दरवाजा कोई विरोधी चुटकी कार्रवाई है | वायरिंग त्रुटि | गाइड के खिलाफ वायरिंग फिर से जाँच करें; दरवाजा नियंत्रण प्रणाली के लिए सही कनेक्शन सुनिश्चित करें |
| रिक्त मोड में प्रवेश करने में असमर्थ | 1. दरवाजे के नीचे उतरने के दौरान प्रकाश रिसाव 2अवशेषों से अवरुद्ध सबसे निचला बीम 3दरवाजा/अवरोध न्यूनतम निरंतर अवरोधन दूरी को पूरा करने में विफल रहता है |
1प्रकाश लीक को रोकने के लिए दरवाजे की सील को ठीक करें 2. स्पष्ट मलबे किरण को अवरुद्ध 3. दूरी की आवश्यकताओं को पूरा करने के लिए दरवाजा/अवरोध को समायोजित करें |
उपयोग और रखरखाव के लिए सावधानियां
- तारों को उच्च वोल्टेज के कंडक्टरों और दरवाजे की मशीनरी से दूर रखें ताकि क्षति या हस्तक्षेप से बचा जा सके।
- धूल, नमी या गंदगी को दूर करने के लिए नियमित रूप से एक सूखे, नरम कपड़े से इमिटर/रिसीवर लेंस पोंछें।
- केबलों को बलपूर्वक न मोड़ें, न घुमाएं, न ही खींचें; एल्यूमीनियम आवास या अवरक्त लेंस को खरोंचने से बचें।
- सीधे सूर्य के प्रकाश या अवरक्त प्रकाश स्रोतों को रिसीवर पर चमकने से रोकें (झूठे ट्रिगर से बचें) ।
- बाहरी स्थापना के लिए, सुनिश्चित करें कि उपकरण हवा और कंपन का विरोध करने के लिए मजबूती से तय है।
ग्राहक सफलता की कहानियाँ
"JUTAI के सेंसर ने हमारी शीत भंडारण सुविधा में डाउनटाइम को समाप्त कर दिया। IP67 रेटिंग ने -25 डिग्री सेल्सियस पर भी विश्वसनीय संचालन सुनिश्चित किया। "
"दो-मोड सुविधा ने हमारे मौजूदा बुनियादी ढांचे में निर्बाध एकीकरण की अनुमति दी। स्थापना आसान थी!"
"JUTAI के CE-प्रमाणित सेंसर ने हमारे सुरक्षा मानकों को पूरा किया जबकि रखरखाव लागत में 30% की कमी आई। "
"JUTAI के 16 बीम सेंसर को स्थापित करने के बाद, हमने कन्वेयर से संबंधित घटनाओं में 100% की कमी देखी। "
"संवेदक के तेजी से प्रतिक्रिया समय (<=20ms) ने उच्च गति संचालन के दौरान रोबोट हाथों के टकराव से श्रमिकों की रक्षा की।"
"IP67 एल्यूमीनियम आवास सटीकता बनाए रखते हुए हमारे खाद्य प्रसंस्करण लाइनों में पानी का विरोध करता है। "
"JUTAI के सेंसर ने AGV टकराव से बचने में सुधार किया, 25% तक डाउनटाइम को कम किया".
"सेंसर यह सुनिश्चित करता है कि अभ्यास के दौरान कर्मियों की सुरक्षा को खतरे में डाले बिना अग्निशमन दरवाजे सुरक्षित रूप से बंद हो जाएं। "

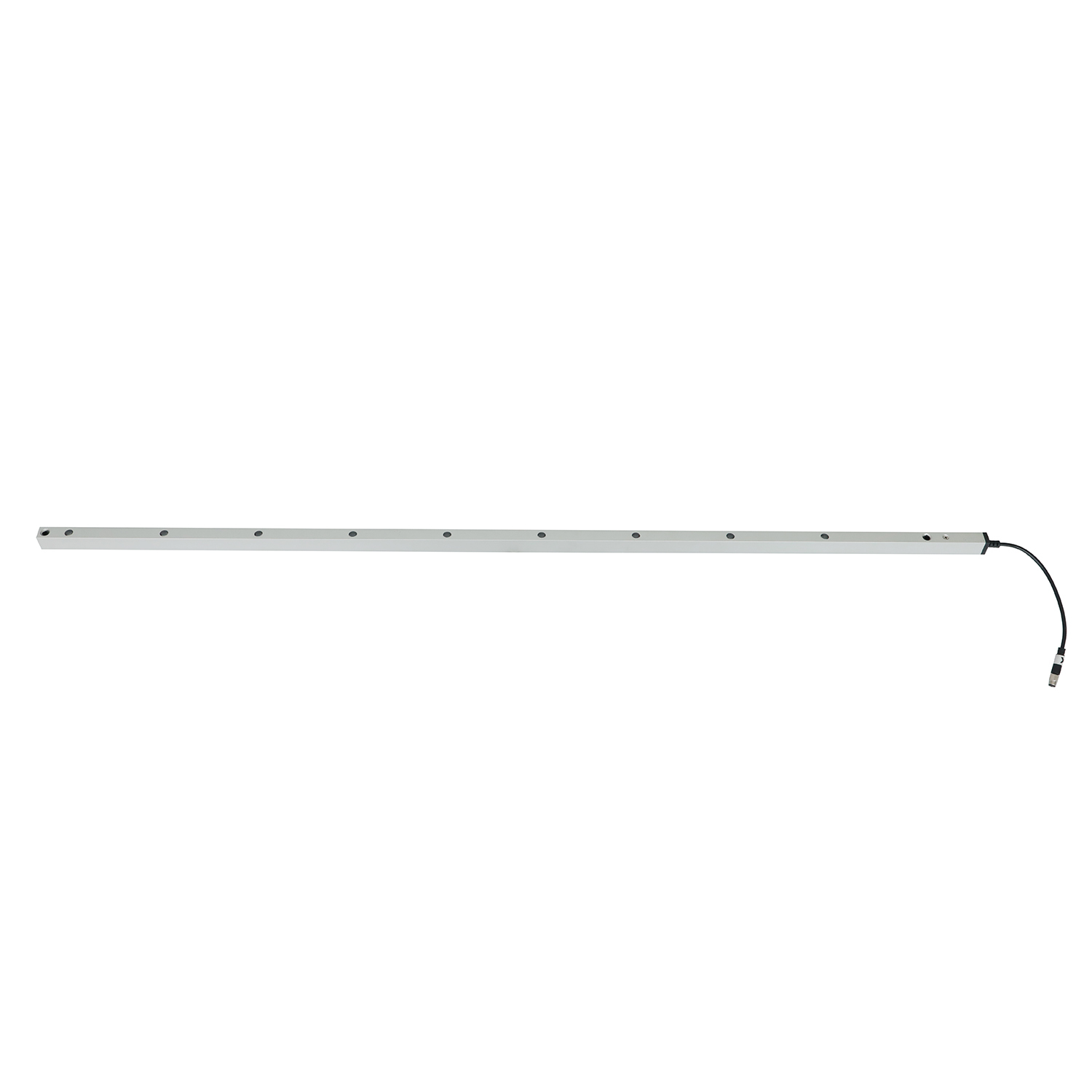

उत्पाद गैलरी
तकनीकी सहायता, अनुकूलन, या थोक पूछताछ के लिए, हमारी आधिकारिक वेबसाइट पर जाएँःwww.accesssecuritysolution.com
