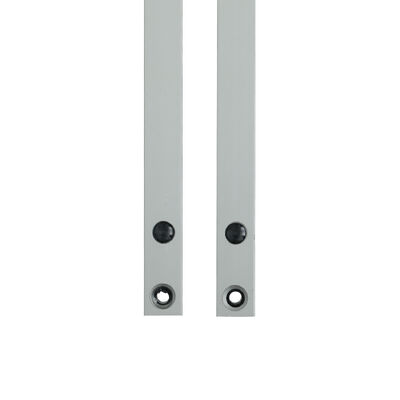

NO/NC आउटपुट और त्वरित प्रतिक्रिया के साथ दरवाजा प्रणालियों के लिए बहु-बीम सुरक्षा सेंसर

उत्पत्ति के प्लेस	चीन
ब्रांड नाम	JUTAI
प्रमाणन	CE
मॉडल संख्या	CL20-8L
दस्तावेज़	CL05-8L User Manual.pdf
न्यूनतम आदेश मात्रा	1
मूल्य	negotiable
पैकेजिंग विवरण	कार्टून
प्रसव के समय	5 - 8 कार्य दिवस
भुगतान शर्तें	टी/टी, एल/सी, डी/ए, डी/पी, वेस्टर्न यूनियन, पेपैल, मनीग्राम, अलीपे
आपूर्ति की क्षमता	प्रति माह 1000 टुकड़े

उत्पाद विवरण

आईपी रेटिंग	आईपी67	समारोह	रिक्त
दूरी का एहसास	8	सामग्री	एल्यूमीनियम मिश्र धातु
विशेषता	जंग रोधी	पावर वोल्टेज	DC12-24v
परिचालन तापमान	-20 ~ 60 ℃	ऑपरेटिंग करंट	<50mA
उत्पादन	नहीं/एनसी, COM	कार्यशील वर्तमान	<20mA@DC12V-24V
विनिर्देश	20002115 मिमी
प्रमुखता देना	NO/NC आउटपुट सुरक्षा सेंसर , दरवाजा प्रणाली सुरक्षा सेंसर , मल्टी-बीम सुरक्षा सेंसर

एक संदेश छोड़ें

उत्पाद विवरण

NO/NC आउटपुट और त्वरित प्रतिक्रिया के साथ दरवाजा प्रणालियों के लिए बहु-बीम सुरक्षा सेंसर

जुटाई CL20-8L मल्टी-बीम सेफ्टी सेंसर एक पेशेवर सुरक्षा उपकरण है जिसे दरवाजे के सिस्टम के लिए डिज़ाइन किया गया है, जिसमें 8-बीम का पता लगाने, कॉन्फ़िगर करने योग्य NO/NC आउटपुट और तेजी से प्रतिक्रिया प्रदर्शन है।यह उत्सर्जक और रिसीवर के बीच एक अदृश्य प्रकाश ग्रिड बनाता है, तत्काल दरवाजा पलट या बंद करने के लिए जब कर्मियों, हाथों, या वस्तुओं घुसपैठ प्रभावी ढंग से उद्योग, वाणिज्यिक में चुटकी और कुचलने दुर्घटनाओं को रोकने,और रसद दरवाजे परिदृश्यआईपी67 सुरक्षा और एल्यूमीनियम मिश्र धातु के आवास के साथ, यह फास्ट डोर, रोलर शटर डोर और ऑटोमैटिक डोर के लिए विश्वसनीय सुरक्षा गारंटी प्रदान करता है।

मुख्य विनिर्देश

पैरामीटर	विनिर्देश
मॉडल	CL20-8L
उत्पाद का प्रकार	बहु-रौशनी सुरक्षा सेंसर (सुरक्षा प्रकाश पर्दा)
फोटोसेल की संख्या	8 बीम
अधिकतम सुरक्षा ऊंचाई	1729 मिमी
कार्यरत वोल्टेज	DC12-24V
कार्य करंट	ट्रांसमीटरः <65mA @DC12V; रिसीवरः <20mA @DC12V
आउटपुट कॉन्फ़िगरेशन	NO/NC रिले आउटपुट (डिफ़ॉल्ट NO, NC के लिए कॉन्फ़िगर करने योग्य); COM टर्मिनल शामिल
प्रतिक्रिया समय	त्वरित (दरवाजे सुरक्षा कार्यों के लिए तत्काल ट्रिगर)
सुरक्षा रेटिंग	IP67 (धूल प्रतिरोधी + जल प्रतिरोधी)
आवास सामग्री	एल्यूमीनियम मिश्र धातु
ऑपरेटिंग रेंज (एमिटर से रिसीवर तक)	1-8 मीटर
केबल की लंबाई	ट्रांसमीटर: 8 मीटर; रिसीवर: 4 मीटर
कनेक्टर का प्रकार	ट्रांसमीटरः 5-पोल M8 पुरुष कनेक्टर; रिसीवरः 5-पोल M8 पुरुष कनेक्टर
ऑपरेटिंग तापमान	-20°C ~ +60°C
मुख्य कार्य	दरवाजे प्रणाली विरोधी चुटकी सुरक्षा + रिक्त मोड (पहला चैनल गैर ट्रिगर)
एलईडी स्थिति संकेत	ट्रांसमीटर: स्थिर नीला (सामान्य संचालन); तेजी से चमकती लाल (वोल्टेज <9V या >28V) रिसीवरः स्थिर लाल (वस्तु/कर्मचारी अवरुद्ध); स्थिर नीला (कोई बाधा नहीं); चमकती नीली (पहली बार चालू, उत्सर्जक-रिसीवर असंगति)
स्थापना छेद आयाम (इकाईः मिमी)	14, 29, 75, 80, 175, 19.7, 21.4, 259

मुख्य लाभ

मल्टी-बीम फुल-कवर्ज डिटेक्शनः8-बीम लाइट ग्रिड पूरे दरवाजे के खुलने की ऊंचाई (1729 मिमी) पर सुरक्षा अंधे धब्बे को समाप्त करता है, जिससे छोटी वस्तुओं, हाथों या अंगों का कोई चूक का पता नहीं चलता है।घनी बीम वितरण दरवाजे प्रणालियों के गतिशील संचालन के अनुकूल है, चौतरफा विरोधी चुटकी सुरक्षा प्रदान करता है।
कॉन्फ़िगर करने योग्य NO/NC आउटपुट:डिफ़ॉल्ट NO आउटपुट मानक दरवाजा नियंत्रण प्रणाली की आवश्यकताओं को पूरा करता है; NC आउटपुट सरल संचालन के माध्यम से विन्यस्त किया जा सकता है।लचीला आउटपुट मोड स्विचिंग विभिन्न दरवाजे नियंत्रण पैनलों और सुरक्षा रिले के साथ सहज एकीकरण की अनुमति देता है, संगतता को बढ़ाता है।
दरवाजे की सुरक्षा के लिए त्वरित प्रतिक्रियाःप्रकाश के टूटने पर तुरंत सुरक्षा क्रियाएं (दरवाजे का उलटना/बंद करना) शुरू करता है, जो उच्च गति वाले दरवाजों और रोलर शटर के तेजी से संचालन से मेल खाता है।उच्च यातायात दरवाजे परिदृश्यों में सुरक्षा देरी को समाप्त करता है, प्रभावी ढंग से चुटकी लेने की दुर्घटनाओं से बचने के लिए।
मजबूत एवं विश्वसनीय प्रदर्शन:IP67 सुरक्षा धूल, पानी के छपकों और अस्थायी विसर्जन का सामना करती है, जो इनडोर/आउटडोर दरवाजा प्रतिष्ठानों और कठोर औद्योगिक वातावरण के लिए उपयुक्त है। एल्यूमीनियम मिश्र धातु आवास जंग प्रतिरोधी है,यांत्रिक पहनना, और कंपन, लगातार दरवाजे के संचालन के लिए दीर्घकालिक स्थिरता सुनिश्चित करता है।
झूठी अलार्म की रोकथाम के लिए रिक्त मोडःप्रकाश ग्रिड के पहले चैनल को अवरुद्ध करने से सुरक्षा प्रतिक्रियाएं नहीं होती हैं, जो सामान्य बंद होने के दौरान दरवाजे के अंतर संरचनाओं और क्रमिक बीम अवरुद्ध होने के अनुकूल होती हैं।अनचाहे घुसपैठ के खिलाफ पूर्ण सुरक्षा बनाए रखते हुए अनावश्यक दरवाजा व्यवधान से बचता है.

वायरिंग गाइड

घटक	तार का रंग	कार्य	विस्तृत नोट्स
ट्रांसमीटर	लाल	DC12-24V सकारात्मक बिजली की आपूर्ति	एक स्थिर सीसी बिजली की आपूर्ति से कनेक्ट करें; ओवरवोल्टेज/अंडरवोल्टेज से बचें
ट्रांसमीटर	काला	जमीन (GND)	बिजली की आपूर्ति नकारात्मक टर्मिनल कनेक्ट; विश्वसनीय ग्राउंडिंग सुनिश्चित करें
ट्रांसमीटर	हरा/पीला/सफेद	आरक्षित	बुनियादी उपयोग के लिए कोई कनेक्शन आवश्यक नहीं है
रिसीवर	लाल	DC12-24V सकारात्मक बिजली की आपूर्ति	स्थिर वोल्टेज के लिए ट्रांसमीटर के समान बिजली स्रोत
रिसीवर	काला	जमीन (GND)	सिग्नल स्थिरता सुनिश्चित करने के लिए ट्रांसमीटर के साथ साझा जमीन
रिसीवर	हरी	NO/NC आउटपुट (डिफ़ॉल्ट NO)	दरवाजा नियंत्रण प्रणाली के सुरक्षा संकेत इनपुट टर्मिनल से कनेक्ट
रिसीवर	पीला	कॉन्फ़िगर करने योग्य NC	एनसी स्विचिंग ऑपरेशन के माध्यम से सक्रिय करें
रिसीवर	सफेद	COM (सामान्य टर्मिनल)	NO/NC आउटपुट के लिए मिलान टर्मिनल; दरवाजा नियंत्रण प्रणाली के संबंधित टर्मिनल से जुड़ा होना चाहिए

महत्वपूर्ण चेतावनी:NO/NC टर्मिनलों (रिसीवर के हरे/पीले तारों) को पावर सप्लाई पॉजिटिव टर्मिनल से न जोड़ें, इससे ऑप्टिकल रिले को स्थायी क्षति होगी।

एनसी आउटपुट और रिक्त मोड सक्रियण चरण

वायरिंग गाइड के अनुसार वायरिंग को पूरा करें और कोई कनेक्शन त्रुटि नहीं होने की पुष्टि करें।
सेंसर पर बिजली (यह सुनिश्चित करें कि बिजली की आपूर्ति DC12-24V आवश्यकताओं को पूरा करती है) ।
चालू होने के 1 मिनट के भीतर, रिसीवर के ग्रीन वायर (नो आउटपुट) को उसके ब्लैक वायर (जीएनडी) से लगातार पांच बार स्पर्श करें।
रिसीवर के लाल प्रकाश को तेजी से झिलमिलाहट करते हुए देखें_ यह सफल सक्रियण का संकेत देता हैः पीला तार NC मोड पर स्विच करता है, और ब्लैंकिंग मोड सक्षम है।

अनुप्रयोग परिदृश्य

औद्योगिक त्वरित दरवाजे (उत्पादन संयंत्र, रसद केंद्र)
रोलर शटर दरवाजे (भण्डार, खुदरा दुकानें, वाणिज्यिक भवन)
स्वचालित दरवाजे (कार्यालय भवन, शॉपिंग मॉल, औद्योगिक कार्यशालाएं)
शीत भंडारण द्वार (ठंडा भंडारण, फ्रीजर कक्ष)
गेराज के दरवाजे (आवासीय, वाणिज्यिक पार्किंग सुविधाएं)

समस्या निवारण

दोष के लक्षण	संभावित कारण	विस्तृत समाधान
रिसीवर का नीला प्रकाश चालू होने के बाद लगातार चमकता है	इमिटर और रिसीवर गलत हैं (प्रकाश किरणें जोड़ी नहीं हैं)	12. दोनों इकाइयों के बीच प्रकाश पथ को अवरुद्ध करने वाली किसी भी बाधा को हटा दें।कंपन के कारण असंतुलन से बचने के लिए माउंटिंग शिकंजा कसें.
ट्रांसमीटर का लाल प्रकाश तेजी से चमकता है	बिजली आपूर्ति वोल्टेज <9V या >28V है	12. बिजली की आपूर्ति के वोल्टेज का परीक्षण करने के लिए एक मल्टीमीटर का उपयोग करें।लंबे केबलों के कारण वोल्टेज में गिरावट की जाँच करें और यदि आवश्यक हो तो मोटी केबलों के साथ प्रतिस्थापित करें.
सेंसर सामान्य रूप से काम करता है (एलईडी संकेतक सही हैं), लेकिन दरवाजा कोई विरोधी चुटकी कार्रवाई नहीं है	वायरिंग त्रुटि (NO/NC या COM टर्मिनल का गलत कनेक्शन)	1. वायरिंग गाइड के खिलाफ वायरिंग की पुनः जाँच करें ✓ सुनिश्चित करें कि ग्रीन/येलो (आउटपुट) और व्हाइट (COM) टर्मिनल दरवाजे नियंत्रण प्रणाली के सुरक्षा इंटरफ़ेस से जुड़े हैं।सत्यापित करें कि दरवाजा नियंत्रण प्रणाली "बाहरी सुरक्षा सेंसर इनपुट" मोड पर सेट है.
रिक्त मोड में प्रवेश करने में असमर्थ / NC आउटपुट पर स्विच करें	1. ऑपरेशन चालू होने के बाद 1 मिनट से अधिक समय तक चलता है 2. दरवाजे के नीचे उतरने के दौरान प्रकाश रिसाव (अखंड बीम अवरुद्ध) 3. अवशेषों से अवरुद्ध सबसे निचला बीम	1. पावर बंद करो और सेंसर को पुनरारंभ करें, फिर 1 मिनट के भीतर सक्रियण ऑपरेशन पूरा करें. 2. बाहरी प्रकाश को प्रकाश ग्रिड में हस्तक्षेप करने से रोकने के लिए दरवाजे की सील को ठीक करें. 3. साफ धूल, मलबे,या सबसे नीचे की किरण को अवरुद्ध करने वाली बाधाएं.

उपयोग और रखरखाव के लिए सावधानियां

कनेक्टिंग केबलों को उच्च वोल्टेज/उच्च धारा के कंडक्टरों, दरवाजे की मशीनरी और फोर्कलिफ्ट के मार्गों से दूर रखें ताकि हस्तक्षेप, एक्सट्रूज़न या क्षति से बचा जा सके।
धूल, तेल के धब्बों या संघनक को हटाने के लिए नियमित रूप से एक सूखे, नरम कपड़े के साथ उत्सर्जक और रिसीवर लेंस को पोंछें। गंदे लेंस का पता लगाने की सटीकता पर प्रभाव पड़ेगा।
सेंसर या केबल को बलपूर्वक न मोड़ें, न मोड़ें, न ही खींचें; एल्यूमीनियम मिश्र धातु आवास या अवरक्त लेंस को खरोंचने से बचें।
सीधे सूर्य के प्रकाश या अन्य अवरक्त प्रकाश स्रोतों को रिसीवर पर चमकने से रोकें (झूठे ट्रिगर या पता लगाने की विफलता से बचें) ।
यह सुनिश्चित करें कि रिक्त मोड के लिए उपयोग किए जाने वाले दरवाजे या बाधा न्यूनतम निरंतर अवरुद्ध दूरी की आवश्यकता को पूरा करती है।
सेंसर के दरवाजे के सिस्टम के साथ सामान्य रूप से काम करने के लिए समय-समय पर चिपकने के खिलाफ कार्य और आउटपुट मोड का परीक्षण करें।
