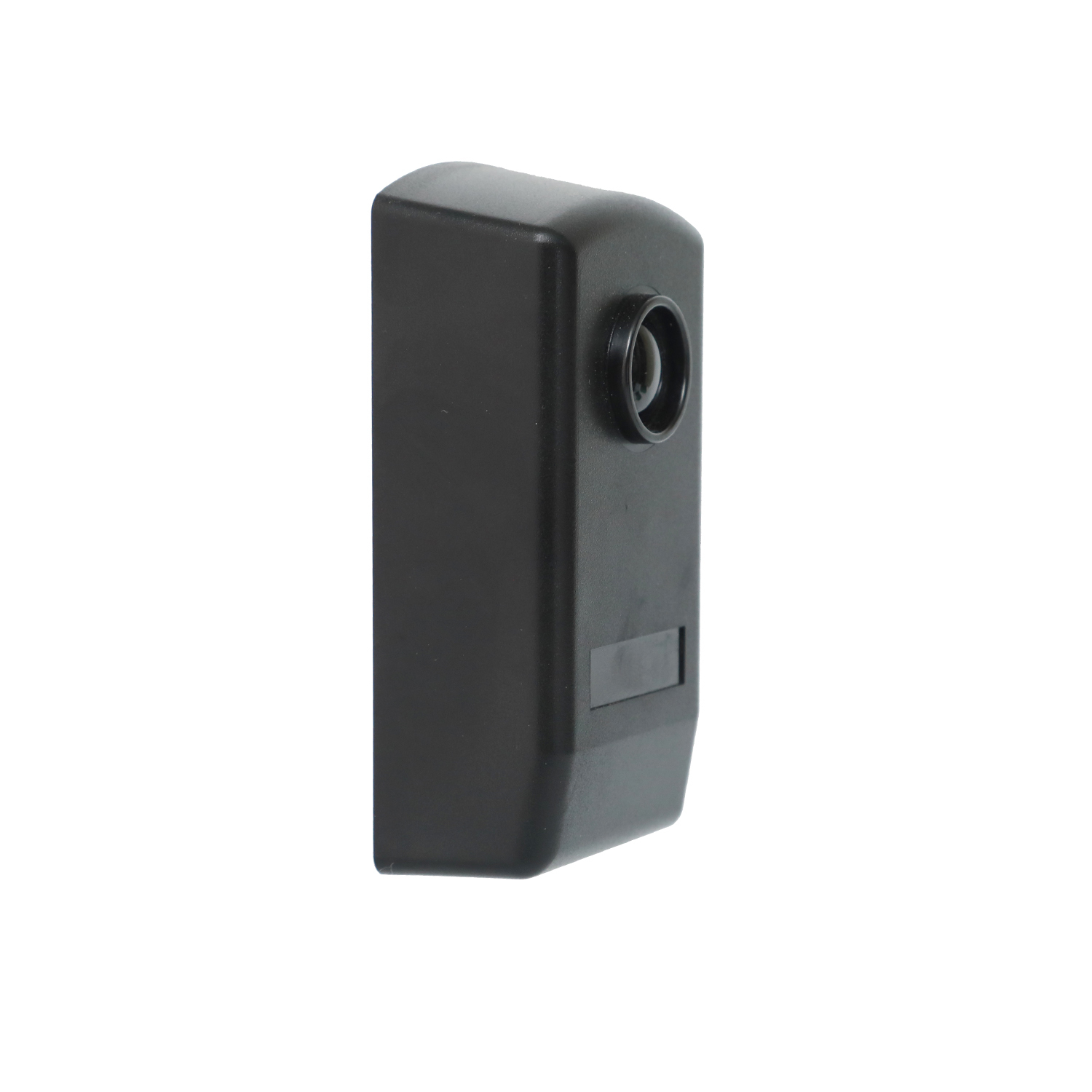

आउटडोर इन्फ्रारेड फोटोसेल IR-20 गेट और डोर सुरक्षा पता लगाने के लिए

JUTAI IR-20 सीरीज इन्फ्रारेड फोटोसेल (जिसे IR सेंसर, बीम सेंसर,या इन्फ्रारेड सेंसर) एक पेशेवर-ग्रेड थ्रू-बीम डिटेक्शन समाधान है जिसे सुरक्षा-महत्वपूर्ण और स्वचालन परिदृश्यों के लिए डिज़ाइन किया गया हैएक मेल खाने वाले ट्रांसमीटर (टीएक्स) और रिसीवर (आरएक्स) से मिलकर, यह बाधाओं का पता लगाने, फंसने से रोकने और सुरक्षा बढ़ाने के लिए एक अदृश्य, सटीक अवरक्त बीम बनाता है।20 मीटर की पहचान सीमा के साथ, औद्योगिक ग्रेड स्थायित्व, और लचीला एकीकरण, यह दुनिया भर में स्वचालित दरवाजे, औद्योगिक द्वार, गेराज दरवाजे, और परिधि सुरक्षा प्रणालियों के लिए एक विश्वसनीय विकल्प है।

एक सीधा लेकिन विश्वसनीय माध्यम बीम सिद्धांत पर काम कर रहा है, IR-20 श्रृंखला एक केंद्रित अवरक्त बीम TX से RX करने के लिए उत्सर्जित करके काम करता है।या बाधा) किरण को बाधित करता है, आरएक्स का आंतरिक रिले तुरंत ट्रिगर करता है ✓ दरवाजे बंद करने, अलार्म सक्रिय करने या मशीनरी को रोकने के लिए आपके नियंत्रण प्रणाली को संकेत भेजता है।

यूवी प्रतिरोधी इंजीनियरिंग प्लास्टिक और रबरयुक्त आवरण से निर्मित, सेंसर जोड़ी कठोर बाहरी परिस्थितियों, धूल और तापमान में उतार-चढ़ाव का सामना करती है।यह उच्च यातायात या महत्वपूर्ण सुरक्षा वातावरण में निरंतर सेवा के लिए बनाया गया है जहां विश्वसनीयता गैर-बातचीत योग्य है.

• IP55 सुरक्षा रेटिंग: प्रभावी रूप से धूल के प्रवेश और पानी के जेट का प्रतिरोध करता है, जो अतिरिक्त परिरक्षण के बिना प्रत्यक्ष बाहरी स्थापना की अनुमति देता है।
• व्यापक वोल्टेज संगतता: 12-24 वी एसी/डीसी (गैर-ध्रुवीकृत) पर काम करता है, दरवाजे, गेट और स्वचालन प्रणालियों के लिए सामान्य बिजली आपूर्ति के साथ सहजता से एकीकृत करता है।
• अत्यधिक तापमान के अनुकूल: -10°C से +60°C तक स्थिर रूप से कार्य करता है, अधिकांश जलवायु और इनडोर/आउटडोर कार्य स्थितियों के अनुकूल है।

• 20 मीटर लंबी दूरी का पता लगाना: मानक और व्यापक उद्घाटन (जैसे औद्योगिक द्वार, बड़े स्लाइडिंग दरवाजे) के लिए एक स्थिर, केंद्रित बीम प्रदान करता है।
• पर्यावरण विरोधी हस्तक्षेप: अनुकूलित इन्फ्रारेड बीम डिजाइन परिवेश प्रकाश, बारिश, या धूल से झूठे ट्रिगर को कम करता है, सटीक पता लगाने को सुनिश्चित करता है।
• सहज स्थिति सूचक: आरएक्स में एक लाल एलईडी (सामान्य संचालन के दौरान बंद, जब किरण अवरुद्ध है) त्वरित संरेखण और वास्तविक समय की स्थिति की जांच के लिए है।

• बहुमुखी रिले आउटपुट: COM (सामान्य), NC (सामान्य रूप से बंद), और NO (सामान्य रूप से खुला) टर्मिनलों के साथ SPDT (एकल पोल डबल थ्रो) रिले, किसी भी दरवाजा नियंत्रक, पीएलसी, या अलार्म प्रणाली के साथ संगत।
• दोहरी माउंटिंग विकल्प: दीवार माउंटिंग (3x 5 मिमी ड्रिल छेद) और धातु सतह माउंटिंग (3x 3 मिमी स्व-टैपिंग शिकंजा) का समर्थन करता है, विभिन्न स्थापना परिदृश्यों के अनुकूल है।
• सरलीकृत संरेखण: कॉम्पैक्ट डिजाइन और स्पष्ट दृश्य प्रतिक्रिया से संरेखण सरल हो जाता है_ सेटअप के लिए पेशेवर तकनीकी कौशल की आवश्यकता नहीं होती है_

• फंसने से सुरक्षा: स्वचालित दरवाजा/गेट सिस्टम के लिए सुरक्षा आवश्यकताओं को पूरा करता है, बाधाओं का पता लगाने पर बंद होने को रोककर दुर्घटनाओं को रोकता है।
• स्थिर निरंतर संचालन: औद्योगिक ग्रेड के घटक उच्च आवृत्ति उपयोग परिदृश्यों (जैसे, शॉपिंग मॉल, औद्योगिक कार्यशालाओं) में दीर्घकालिक विश्वसनीयता सुनिश्चित करते हैं।

• स्वचालित दरवाजा सुरक्षा: शॉपिंग मॉल, अस्पतालों और हवाई अड्डों में स्लाइडिंग डोर, स्विंग डोर और हाई-स्पीड रोल-अप डोर जो लोगों या वस्तुओं को फंसने से रोकती हैं।
• गेट और गैरेज ऑटोमेशन: औद्योगिक दरवाजे, गेराज के दरवाजे और पार्किंग बाधाएंः बंद होने के दौरान टकराव से बचने के लिए वाहनों या बाधाओं का पता लगाना।
• परिधि सुरक्षा: संपत्ति की सीमाओं, खिड़कियों या बाड़ों के लिए अदृश्य अवरक्त बाड़ें जो कि किरण के उल्लंघन के समय घुसपैठियों के अलार्म को ट्रिगर करती हैं।
• औद्योगिक मशीनरी: सामग्री हैंडलिंग उपकरण, स्वचालित उत्पादन लाइनों और कन्वेयर सिस्टम के लिए सुरक्षा इंटरलॉक या उपस्थिति का पता लगाने।
• वाणिज्यिक एवं सार्वजनिक स्थान: कार्यालय भवनों, रेलवे स्टेशनों और खुदरा परिसरों में स्वचालित प्रवेश द्वारों का सुरक्षित संचालन।

1. TX और RX को एक दूसरे के विपरीत माउंट करें, जिससे स्पष्ट दृष्टि रेखा सुनिश्चित हो (जोड़ी के बीच कोई बाधा नहीं) ।
2. बिजली की आपूर्ति (12-24V AC/DC) को TX टर्मिनल 1 और 2 और RX टर्मिनल 1, 2 या 3 (विभिन्न वोल्टेज अनुकूलन के लिए) से कनेक्ट करें।
3. आरएक्स रिले टर्मिनल (4=COM, 5=NC, 6=NO) को अपने दरवाजे के नियंत्रक, पीएलसी या अलार्म सिस्टम से कनेक्ट करें।
4. TX और RX को तब तक संरेखित करें जब तक कि RX का लाल एलईडी बंद न हो जाए (एक स्थिर बीम कनेक्शन का संकेत देता है) ।
5. प्रदान किए गए पेंचों के साथ सामने के पैनलों को सुरक्षित करें, फिर बीम को बाधित करके परीक्षण करें RX एलईडी चालू हो जाती है और रिले की स्थिति बदल जाती है।

• प्रमाणित औद्योगिक विश्वसनीयता: निरंतर सेवा के लिए बनाया गया है, जो पहुंच नियंत्रण और सुरक्षा परिदृश्यों को कम करता है, रखरखाव की आवृत्ति को कम करता है।
• वैश्विक संगतता: लचीला वोल्टेज इनपुट और सार्वभौमिक रिले आउटपुट विश्वव्यापी स्वचालन प्रणालियों और शक्ति मानकों के अनुकूल हैं।
• उपयोगकर्ता के अनुकूल डिजाइन: सरलीकृत स्थापना, सहज संरेखण और स्पष्ट दस्तावेज तैनाती की लागत को कम करते हैं।
• विश्वसनीय ब्रांड समर्थन: शेन्ज़ेन जुटाई कमोडिटी कं, लिमिटेड द्वारा विकसित, पेशेवर तकनीकी सहायता और टिकाऊ, गुणवत्ता सुनिश्चित घटकों के साथ।

JUTAI IR-20 फोटोसेल के विश्वसनीय पता लगाने के साथ अपनी सुरक्षा और स्वचालन प्रणालियों को उन्नत करें। विनिर्देशों, मूल्य निर्धारण और तकनीकी सहायता के लिए हमसे संपर्क करें।
