आउटडोर सुरक्षा और स्वचालन के लिए IP55 रेटेड इन्फ्रारेड बीम सेंसर

उत्पत्ति के प्लेस चीन
ब्रांड नाम JUTAI
प्रमाणन CE
मॉडल संख्या आईआर-20
दस्तावेज़ JUTAI Wired Photocell IR-20...20.pdf
न्यूनतम आदेश मात्रा 1
मूल्य negotiable
पैकेजिंग विवरण कार्टून
प्रसव के समय 5 - 8 कार्य दिवस
भुगतान शर्तें टी/टी, एल/सी, डी/ए, डी/पी, वेस्टर्न यूनियन, पेपैल, मनीग्राम, अलीपे
आपूर्ति की क्षमता प्रति माह 1000 टुकड़े
उत्पाद विवरण
आईपी ​​रेटिंग आईपी65 डिटेक्शन रेंज 30मी
प्रकार तार का एचएस कोड 8531901000
पैकेज का आकार 12.00सेमी * 11.70सेमी * 4.30सेमी पैकेज सकल वजन 0.25 किग्रा
प्रमुखता देना

IP55 इन्फ्रारेड बीम सेंसर

,

आउटडोर सुरक्षा स्वचालन अवरक्त बीम सेंसर

,

बाहरी सुरक्षा इन्फ्रारेड बीम सेंसर

एक संदेश छोड़ें
उत्पाद विवरण

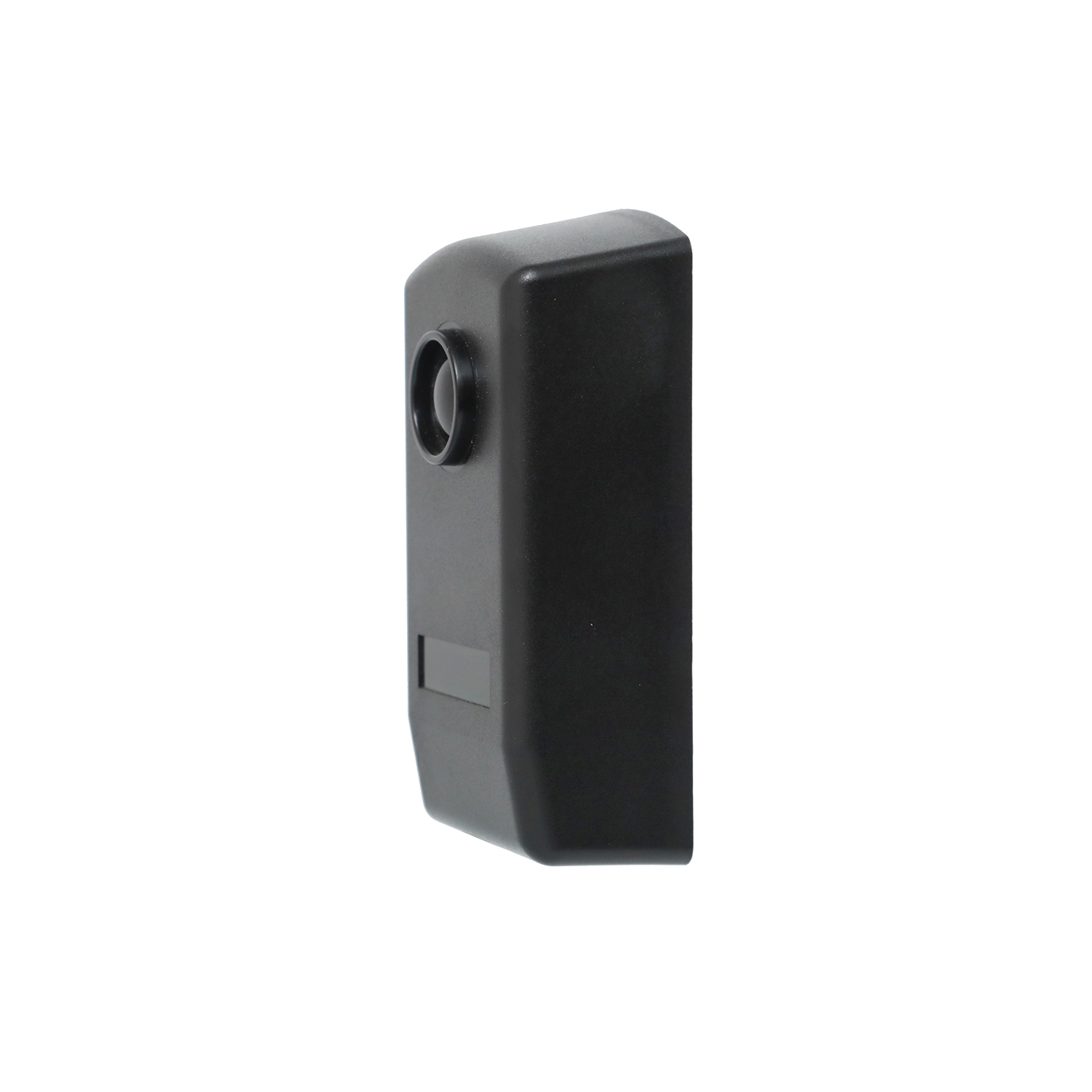

आउटडोर सुरक्षा और स्वचालन के लिए IP55 रेटेड इन्फ्रारेड बीम सेंसर 0

आउटडोर सुरक्षा और स्वचालन के लिए IP55 रेटेड इन्फ्रारेड बीम सेंसर


JUTAI IR-20M इन्फ्रारेड बीम सेंसर (जिसे IR सेंसर, फोटोसेल या थ्रू-बीम सेंसर के रूप में भी जाना जाता है) एक औद्योगिक-ग्रेड डिटेक्शन समाधान है जिसे आउटडोर सुरक्षा और स्वचालन परिदृश्यों के लिए डिज़ाइन किया गया है। IP55 इनग्रेस प्रोटेक्शन रेटिंग के साथ, यह धूल और पानी के जेट का विरोध करने में उत्कृष्ट है, जो कठोर बाहरी वातावरण में विश्वसनीय प्रदर्शन प्रदान करता है। एक मिलान ट्रांसमीटर (TX) और रिसीवर (RX) से मिलकर, यह सेंसर एक अदृश्य 20-मीटर डिटेक्शन बीम बनाता है, जो दुनिया भर में गेट, दरवाजे, परिधि सुरक्षा और औद्योगिक मशीनरी के लिए एक महत्वपूर्ण सुरक्षा बाधा के रूप में कार्य करता है।

उत्पाद अवलोकन


एक सरल लेकिन मजबूत थ्रू-बीम सिद्धांत पर संचालित, IR-20M TX से RX तक एक केंद्रित इन्फ्रारेड बीम उत्सर्जित करके काम करता है। जब बीम को किसी भी वस्तु (व्यक्ति, वाहन या बाधा) द्वारा बाधित किया जाता है, तो RX का आंतरिक रिले तुरंत ट्रिगर हो जाता है—दरवाजे बंद करने, अलार्म सक्रिय करने, या स्वचालित उपकरण को रोकने के लिए एक संकेत भेजता है।

टिकाऊ इंजीनियरिंग प्लास्टिक और एक रबरयुक्त आवरण के साथ तैयार किया गया, सेंसर युग्म यूवी विकिरण, तापमान में उतार-चढ़ाव और बाहरी मलबे का सामना करता है। यह 24/7 निरंतर ड्यूटी के लिए डिज़ाइन किया गया है, जो इसे उच्च-ट्रैफिक या सुरक्षा-महत्वपूर्ण बाहरी अनुप्रयोगों के लिए आदर्श बनाता है जहां विश्वसनीयता से समझौता नहीं किया जा सकता है।

मुख्य विशेषताएं और लाभ


1. IP55 वेदरप्रूफ और टिकाऊ डिज़ाइन


  • IP55 सुरक्षा: धूल के प्रवेश को प्रभावी ढंग से रोकता है और कम दबाव वाले पानी के जेट (किसी भी दिशा से) का विरोध करता है, बिना अतिरिक्त बाड़ों के सीधे बाहरी स्थापना को सक्षम करता है।
  • यूवी और जंग प्रतिरोध: रबरयुक्त, यूवी-प्रतिरोधी आवरण धूप और कठोर मौसम से गिरावट को रोकता है, बाहरी सेटिंग्स में सेवा जीवन का विस्तार करता है।
  • व्यापक तापमान अनुकूलन: -10 डिग्री सेल्सियस से +60 डिग्री सेल्सियस तक स्थिर रूप से संचालित होता है, अधिकांश जलवायु (ठंड सर्दियों से लेकर गर्म गर्मियों तक) के अनुकूल होता है।

2. विश्वसनीय लंबी दूरी की पहचान


  • 20-मीटर डिटेक्शन रेंज: व्यापक उद्घाटन (जैसे, औद्योगिक गेट, पार्किंग बाधा) और परिधि सुरक्षा बाड़ के लिए एक स्थिर, केंद्रित बीम प्रदान करता है।
  • एंटी-इंटरफेरेंस प्रदर्शन: अनुकूलित इन्फ्रारेड बीम डिज़ाइन परिवेशी प्रकाश, बारिश या धूल से झूठे ट्रिगर को कम करता है, सटीक पहचान सुनिश्चित करता है।
  • सहज स्थिति प्रतिक्रिया: RX में एक लाल LED संकेतक होता है—सामान्य संचालन के दौरान बंद (बीम निर्बाध) और जब बीम बाधित होता है तो चालू होता है—त्वरित संरेखण और वास्तविक समय की स्थिति जांच के लिए।

3. लचीला एकीकरण और आसान स्थापना


  • यूनिवर्सल पावर संगतता: 12-24V AC/DC (गैर-ध्रुवीकृत) बिजली आपूर्ति के साथ काम करता है, सामान्य दरवाजा नियंत्रकों, PLC और अलार्म सिस्टम के साथ निर्बाध रूप से एकीकृत होता है।
  • बहुमुखी रिले आउटपुट: सार्वभौमिक संगतता के लिए COM (कॉमन, टर्मिनल 4), NC (सामान्य रूप से बंद, टर्मिनल 5), और NO (सामान्य रूप से खुला, टर्मिनल 6) टर्मिनलों के साथ SPDT (सिंगल पोल डबल थ्रो) रिले।
  • दोहरी बढ़ते विकल्प: दीवार माउंटिंग (पेंच एंकर के साथ 3x 5 मिमी ड्रिल छेद) और धातु की सतह माउंटिंग (3x 3 मिमी सेल्फ-टैपिंग स्क्रू) का समर्थन करता है, जो विभिन्न बाहरी स्थापना परिदृश्यों के अनुकूल होता है।
  • सरलीकृत वायरिंग: स्पष्ट टर्मिनल लेबलिंग (TX: बिजली के लिए 1-2; RX: बिजली के लिए 1-3, रिले आउटपुट के लिए 4-6) स्थापना त्रुटियों को कम करता है।

4. सुरक्षा-केंद्रित और औद्योगिक-ग्रेड प्रदर्शन


  • फँसाने की रोकथाम: स्वचालित दरवाजों, गेटों और बाधाओं के लिए सुरक्षा आवश्यकताओं को पूरा करता है, लोगों/वस्तुओं के टकराव या फँसाने से रोकता है।
  • मजबूत विद्युत विनिर्देश: TX अधिकतम ऑपरेटिंग करंट ≤25mA, RX अधिकतम ऑपरेटिंग करंट ≤35mA, और रिले संपर्क रेटिंग 500mA @ 48V AC/DC तक—औद्योगिक स्वचालन भार के लिए उपयुक्त।

तकनीकी विनिर्देश


पैरामीटर विशिष्टता
मॉडल IR-20M
पहचान सिद्धांत थ्रू-बीम (ट्रांसमीटर + रिसीवर पेयर)
अधिकतम पहचान सीमा 20 मीटर (इनडोर/आउटडोर)
बिजली की आपूर्ति 12-24V AC/DC (गैर-ध्रुवीकृत)
TX अधिकतम ऑपरेटिंग करंट ≤ 25mA
RX अधिकतम ऑपरेटिंग करंट ≤ 35mA
आउटपुट प्रकार 1 चेंजओवर रिले (SPDT)
रिले संपर्क रेटिंग अधिकतम 500mA @ 48V AC/DC
इनग्रेस प्रोटेक्शन IP55
ऑपरेटिंग तापमान -10 डिग्री सेल्सियस से +60 डिग्री सेल्सियस
आवास सामग्री रबर आवरण के साथ इंजीनियरिंग प्लास्टिक
रिसीवर संकेतक लाल एलईडी (जब बीम बाधित होता है तो चालू)
टर्मिनल कॉन्फ़िगरेशन TX: 1-2 (पावर); RX: 1-3 (पावर), 4 (COM), 5 (NC), 6 (NO)
माउंटिंग छेद दीवार: 3x 5 मिमी; धातु: 3x 3 मिमी
आयाम (लगभग) 90.63 मिमी × 44.90 मिमी × 30.00 मिमी

विशिष्ट अनुप्रयोग


  • आउटडोर गेट और गैरेज स्वचालन: औद्योगिक गेट, पार्किंग बाधाएं, और गैरेज के दरवाजे—बंद होने के दौरान टकराव से बचने के लिए वाहनों/बाधाओं का पता लगाना।
  • परिधि सुरक्षा: संपत्ति की सीमाओं, कारखाने की दीवारों, या आवासीय बाड़ के लिए अदृश्य इन्फ्रारेड बाड़—जब बीम टूट जाता है तो घुसपैठिए के अलार्म को ट्रिगर करना।
  • स्वचालित दरवाजा सुरक्षा: मॉल, अस्पतालों या औद्योगिक सुविधाओं में आउटडोर स्लाइडिंग दरवाजे, स्विंग दरवाजे, या हाई-स्पीड रोल-अप दरवाजे—फँसाने से रोकना।
  • औद्योगिक मशीनरी सुरक्षा: आउटडोर सामग्री हैंडलिंग उपकरण, कन्वेयर सिस्टम, या निर्माण मशीनरी—उपस्थिति का पता लगाने के लिए एक सुरक्षा इंटरलॉक के रूप में कार्य करना।
  • वाणिज्यिक और सार्वजनिक स्थान: पार्किंग स्थल, ट्रेन स्टेशन, और कार्यालय भवन के प्रवेश द्वार—स्वचालित पहुंच प्रणालियों के सुरक्षित संचालन को सुनिश्चित करना।

स्थापना और वायरिंग गाइड


  1. माउंटिंग तैयारी: TX और RX के बीच दृष्टि की स्पष्ट रेखा के साथ एक स्थान चुनें। दीवारों के लिए, 3x 5 मिमी छेद ड्रिल करें और पेंच एंकर स्थापित करें; धातु की सतहों के लिए, सेल्फ-टैपिंग स्क्रू के लिए 3x 3 मिमी छेद ड्रिल करें।
  2. वायरिंग कनेक्शन:
    • TX टर्मिनलों 1 और 2 से 12-24V AC/DC पावर कनेक्ट करें।
    • RX टर्मिनलों 1, 2, या 3 (वोल्टेज-मिलान) से पावर कनेक्ट करें।
    • RX टर्मिनलों 4 (COM), 5 (NC), 6 (NO) को अपने नियंत्रक, PLC, या अलार्म सिस्टम से वायर करें।

  3. संरेखण: RX के लाल LED के बंद होने तक TX और RX स्थितियों को समायोजित करें (एक स्थिर बीम कनेक्शन का संकेत)।
  4. अंतिम सेटअप: प्रदान किए गए स्क्रू के साथ फ्रंट पैनल को सुरक्षित करें। बीम को बाधित करके परीक्षण करें—सत्यापित करें कि RX LED चालू होता है और रिले सही ढंग से ट्रिगर होता है।

JUTAI IR-20M इन्फ्रारेड बीम सेंसर क्यों चुनें?


  • IP55 आउटडोर विश्वसनीयता: धूल, बारिश और तापमान की चरम सीमाओं का सामना करने के लिए बनाया गया—असुरक्षित बाहरी वातावरण के लिए आदर्श।
  • औद्योगिक-ग्रेड स्थायित्व: उच्च गुणवत्ता वाले घटक और मजबूत आवरण न्यूनतम रखरखाव के साथ दीर्घकालिक प्रदर्शन सुनिश्चित करते हैं।
  • यूनिवर्सल संगतता: लचीला बिजली इनपुट और रिले आउटपुट मौजूदा सुरक्षा और स्वचालन प्रणालियों के साथ निर्बाध रूप से एकीकृत होते हैं।
  • उपयोगकर्ता के अनुकूल स्थापना: स्पष्ट लेबलिंग, दोहरी बढ़ते विकल्प, और सहज ज्ञान युक्त एलईडी प्रतिक्रिया सेटअप समय और त्रुटियों को कम करती है।
  • विश्वसनीय ब्रांड आश्वासन: शेन्ज़ेन JUTAI Comm Co., Ltd. द्वारा विकसित, सुरक्षा और स्वचालन घटकों का एक पेशेवर प्रदाता।

मौसमरोधी, विश्वसनीय JUTAI IR-20M इन्फ्रारेड बीम सेंसर के साथ अपने आउटडोर सुरक्षा और स्वचालन सिस्टम को अपग्रेड करें। विनिर्देशों, मूल्य निर्धारण और तकनीकी सहायता के लिए हमसे संपर्क करें।
