पैकेज सकल वजन 0.25 किलो एकल बीम फोटोसेल सेंसर जिसमें 20M रेंज है, जो स्वचालित दरवाजों के लिए आदर्श है, IP65 रेटेड टिकाऊ
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | JUTAI |
| प्रमाणन | CE |
| मॉडल संख्या | आईआर-20 |
| दस्तावेज़ | JUTAI Wired Photocell IR-20...20.pdf |
| न्यूनतम आदेश मात्रा | 1 |
| मूल्य | negotiable |
| पैकेजिंग विवरण | कार्टून |
| प्रसव के समय | 5 - 8 कार्य दिवस |
| भुगतान शर्तें | टी/टी, एल/सी, डी/ए, डी/पी, वेस्टर्न यूनियन, पेपैल, मनीग्राम, अलीपे |
| आपूर्ति की क्षमता | प्रति माह 1000 टुकड़े |
उत्पाद विवरण
| आईपी रेटिंग | आईपी65 | डिटेक्शन रेंज | 30मी |
|---|---|---|---|
| प्रकार | तारयुक्त | एचएस कोड | 8531901000 |
| पैकेज का आकार | 12.00सेमी * 11.70सेमी * 4.30सेमी | पैकेज सकल वजन | 0.25 किग्रा |
| प्रमुखता देना | 20M रेंज स्वचालित दरवाजा फोटोसेल सेंसर,20M IP65 स्वचालित दरवाजा फोटोसेल सेंसर,IP65 स्वचालित दरवाजा फोटोसेल सेंसर |
||
उत्पाद विवरण

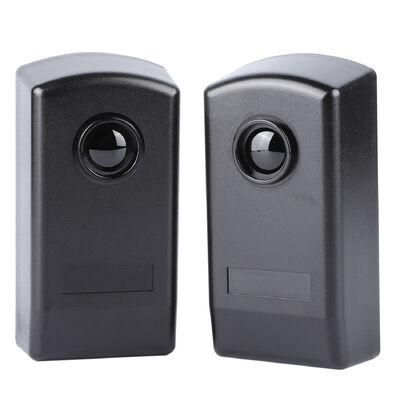

20 मीटर रेंज के साथ सिंगल बीम फोटोसेल सेंसर स्वचालित दरवाजों के लिए
JUTAI IR-20M सिंगल बीम फोटोसेल सेंसर स्वचालित दरवाजा प्रणालियों और सुरक्षा-महत्वपूर्ण स्वचालन परिदृश्यों के लिए विशेष रूप से डिज़ाइन किया गया एक पेशेवर-ग्रेड इन्फ्रारेड डिटेक्शन समाधान है। ट्रांसमीटर (TX) और रिसीवर (RX) की जोड़ी वाले थ्रू-बीम सेंसर के रूप में, यह 20 मीटर की डिटेक्शन रेंज के साथ एक अदृश्य, सटीक इन्फ्रारेड बीम बनाता है, जो फंसाव को रोकने और परिचालन सुरक्षा को बढ़ाने के लिए विश्वसनीय बाधा का पता लगाने की सुविधा प्रदान करता है। IP55 वेदरप्रूफ रेटिंग, व्यापक वोल्टेज संगतता और औद्योगिक-ग्रेड स्थायित्व के साथ, यह स्वचालित स्लाइडिंग दरवाजे, स्विंग दरवाजे, हाई-स्पीड रोल-अप दरवाजे और दुनिया भर में एक्सेस कंट्रोल सिस्टम के लिए एक विश्वसनीय विकल्प है।
उत्पाद अवलोकन
एक सीधी थ्रू-बीम सिद्धांत पर काम करते हुए, IR-20M सेंसर TX से RX तक एक केंद्रित इन्फ्रारेड बीम उत्सर्जित करके काम करता है। जब कोई वस्तु - चाहे वह व्यक्ति हो, वाहन हो, या बाधा हो - बीम को बाधित करती है, तो RX का आंतरिक रिले तुरंत ट्रिगर होता है, स्वचालित दरवाजा नियंत्रक को बंद होने से रोकने, दिशा बदलने या संचालन को रोकने के लिए एक संकेत भेजता है।
UV-प्रतिरोधी इंजीनियरिंग प्लास्टिक और एक रबरयुक्त केसिंग के साथ निर्मित, सेंसर जोड़ी बाहरी तत्वों, धूल और तापमान में उतार-चढ़ाव का सामना करने के लिए बनाई गई है। यह उच्च-यातायात वाले वाणिज्यिक, औद्योगिक और सार्वजनिक वातावरण में 24/7 निरंतर ड्यूटी के लिए डिज़ाइन किया गया है जहाँ विश्वसनीयता और सुरक्षा गैर-परक्राम्य हैं।
मुख्य विशेषताएं और लाभ
वेदरप्रूफ और टिकाऊ निर्माण
- IP55 प्रवेश सुरक्षा: किसी भी दिशा से धूल के प्रवेश और निम्न-दबाव वाले पानी के जेट का प्रभावी ढंग से प्रतिरोध करता है, जिससे अतिरिक्त शील्डिंग के बिना सीधे इनडोर/आउटडोर स्थापना की जा सकती है।
- व्यापक वोल्टेज संगतता: 12-24V AC/DC (गैर-ध्रुवीकृत) पर संचालित होता है, जो मानक स्वचालित दरवाजा बिजली आपूर्ति और नियंत्रण प्रणालियों के साथ सहजता से एकीकृत होता है।
- तापमान लचीलापन: -10°C से +60°C तक स्थिर रूप से कार्य करता है, विभिन्न जलवायु और काम करने की स्थितियों के अनुकूल होता है।
विश्वसनीय 20-मीटर डिटेक्शन
- लंबी दूरी का प्रदर्शन: 20 मीटर की अधिकतम सीमा के साथ एक स्थिर, केंद्रित इन्फ्रारेड बीम प्रदान करता है, जो चौड़े दरवाजे के उद्घाटन और बड़े प्रवेश क्षेत्रों के लिए उपयुक्त है।
- एंटी-इंटरफेरेंस डिज़ाइन: अनुकूलित ऑप्टिकल तकनीक परिवेश प्रकाश, बारिश या धूल के कारण होने वाली झूठी ट्रिगर को कम करती है, जिससे जटिल वातावरण में सटीक पहचान सुनिश्चित होती है।
- सहज स्थिति संकेतक: RX में एक लाल LED है - बीम के अबाधित होने पर बंद (सामान्य संचालन) और बाधित होने पर चालू - त्वरित संरेखण और वास्तविक समय स्थिति जांच के लिए।
आसान स्थापना और सार्वभौमिक एकीकरण
- दोहरी माउंटिंग विकल्प: विभिन्न स्थापना परिदृश्यों के अनुकूल दीवार माउंटिंग (3x 5mm ड्रिल छेद स्क्रू एंकर के साथ) और धातु सतह माउंटिंग (3x 3mm सेल्फ-टैपिंग स्क्रू) का समर्थन करता है।
- बहुमुखी रिले आउटपुट: SPDT (सिंगल पोल डबल थ्रो) रिले कॉमन (COM, टर्मिनल 4), सामान्य रूप से बंद (NC, टर्मिनल 5), और सामान्य रूप से खुला (NO, टर्मिनल 6) टर्मिनलों के साथ, किसी भी स्वचालित दरवाजा नियंत्रक, पीएलसी, या अलार्म सिस्टम के साथ संगत।
- सरलीकृत वायरिंग: स्पष्ट टर्मिनल लेबलिंग (TX: पावर के लिए 1-2; RX: पावर के लिए 1-3, रिले आउटपुट के लिए 4-6) स्थापना त्रुटियों को कम करती है और सेटअप समय बचाती है।
स्वचालित दरवाजों के लिए सुरक्षा-केंद्रित डिज़ाइन
- फंसाव की रोकथाम: स्वचालित दरवाजों के लिए महत्वपूर्ण सुरक्षा आवश्यकताओं को पूरा करता है, लोगों, पालतू जानवरों या वस्तुओं के टकराने और फंसाव को रोकता है।
- औद्योगिक-ग्रेड विश्वसनीयता: उच्च-गुणवत्ता वाले घटक और मजबूत केसिंग उच्च-आवृत्ति उपयोग परिदृश्यों (जैसे, शॉपिंग मॉल, हवाई अड्डे, अस्पताल) में दीर्घकालिक प्रदर्शन सुनिश्चित करते हैं।
तकनीकी विशिष्टताएँ
| पैरामीटर | विनिर्देश |
|---|---|
| मॉडल | IR-20M |
| डिटेक्शन सिद्धांत | सिंगल बीम थ्रू-बीम (ट्रांसमीटर + रिसीवर जोड़ी) |
| अधिकतम डिटेक्शन रेंज | 20 मीटर (इनडोर/आउटडोर) |
| बिजली की आपूर्ति | 12-24V AC/DC (गैर-ध्रुवीकृत) |
| अधिकतम TX ऑपरेटिंग करंट | ≤ 25mA |
| अधिकतम RX ऑपरेटिंग करंट | ≤ 35mA |
| आउटपुट प्रकार | 1 चेंजओवर रिले (SPDT) |
| रिले संपर्क रेटिंग | अधिकतम 500mA @ 48V AC/DC |
| प्रवेश सुरक्षा रेटिंग | IP55 |
| ऑपरेटिंग तापमान रेंज | -10°C से +60°C |
| आवास सामग्री | रबर केसिंग के साथ इंजीनियरिंग प्लास्टिक |
| रिसीवर संकेतक | लाल LED (बीम बाधित होने पर चालू) |
| टर्मिनल कॉन्फ़िगरेशन | TX: 1-2 (पावर); RX: 1-3 (पावर), 4 (COM), 5 (NC), 6 (NO) |
| माउंटिंग होल विनिर्देश | दीवार: 3x 5mm; धातु: 3x 3mm |
| आयाम (L×W×H) | 90.63mm × 44.90mm × 30.00mm |
विशिष्ट अनुप्रयोग
- स्वचालित स्लाइडिंग दरवाजे: शॉपिंग मॉल, कार्यालय भवन, हवाई अड्डे और अस्पताल - बंद होने के दौरान फंसाव को रोकना।
- स्विंग दरवाजे और रोल-अप दरवाजे: औद्योगिक सुविधाएं, गोदाम और खुदरा स्टोर - टक्कर से बचने के लिए बाधाओं का पता लगाना।
- गैरेज के दरवाजे और पार्किंग अवरोधक: आवासीय और वाणिज्यिक पार्किंग क्षेत्र - वाहनों या पैदल चलने वालों की उपस्थिति में सुरक्षित संचालन सुनिश्चित करना।
- एक्सेस कंट्रोल सिस्टम: दरवाजों, फाटकों और प्रतिबंधित क्षेत्रों के लिए परिधि सुरक्षा - बीम के उल्लंघन पर अलार्म या पहुंच से इनकार को ट्रिगर करना।
- सार्वजनिक भवन प्रवेश द्वार: ट्रेन स्टेशन, अस्पताल और स्कूल - उच्च-यातायात वाली स्वचालित दरवाजा प्रणालियों के लिए सुरक्षा बढ़ाना।
स्थापना और वायरिंग गाइड
- माउंटिंग की तैयारी: TX और RX के बीच एक स्पष्ट रेखा के साथ एक स्थान चुनें। दीवारों के लिए, 3x 5mm छेद ड्रिल करें और स्क्रू एंकर स्थापित करें; धातु की सतहों के लिए, सेल्फ-टैपिंग स्क्रू के लिए 3x 3mm छेद ड्रिल करें।
- वायरिंग कनेक्शन:
- TX टर्मिनलों 1 और 2 से 12-24V AC/DC पावर कनेक्ट करें।
- समान बिजली आपूर्ति को RX टर्मिनलों 1, 2, या 3 (वोल्टेज-मिलान) से कनेक्ट करें।
- अपने स्वचालित दरवाजा नियंत्रक या अलार्म सिस्टम से RX टर्मिनलों 4 (COM), 5 (NC), और 6 (NO) को वायर करें।
- संरेखण: TX और RX की स्थिति को तब तक समायोजित करें जब तक RX का लाल LED बंद न हो जाए, जो एक स्थिर बीम कनेक्शन का संकेत देता है।
- अंतिम परीक्षण: प्रदान किए गए स्क्रू के साथ फ्रंट पैनल को सुरक्षित करें। बीम को बाधित करके परीक्षण करें - सत्यापित करें कि RX LED चालू हो जाता है और दरवाजा नियंत्रक सही ढंग से प्रतिक्रिया करता है (बंद हो जाता है या उलट जाता है)।
JUTAI IR-20M सिंगल बीम फोटोसेल सेंसर क्यों चुनें?
- स्वचालित दरवाजों के लिए तैयार: अनुकूलित डिज़ाइन स्वचालित दरवाजा प्रणालियों की विशिष्ट सुरक्षा और प्रदर्शन आवश्यकताओं को पूरा करता है।
- सिद्ध विश्वसनीयता: औद्योगिक-ग्रेड घटक और वेदरप्रूफ निर्माण मांग वाले वातावरण में लगातार संचालन सुनिश्चित करते हैं।
- सार्वभौमिक संगतता: सभी प्रमुख स्वचालित दरवाजा नियंत्रकों और बिजली आपूर्ति के साथ काम करता है, एकीकरण जटिलता को कम करता है।
- लागत प्रभावी सुरक्षा: प्रतिस्पर्धी मूल्य बिंदु पर उच्च-गुणवत्ता वाला प्रदर्शन, समग्र सिस्टम लागत को कम करता है।
- विश्वसनीय ब्रांड समर्थन: शेन्ज़ेन JUTAI Comm Co., Ltd. द्वारा विकसित, सुरक्षा और स्वचालन घटकों का एक पेशेवर प्रदाता जिसके पास वैश्विक तकनीकी सहायता है।
JUTAI IR-20M सिंगल बीम फोटोसेल सेंसर के साथ अपने स्वचालित दरवाजा प्रणाली की सुरक्षा और विश्वसनीयता को अपग्रेड करें। विस्तृत विनिर्देशों, मूल्य निर्धारण और तकनीकी सहायता के लिए हमसे संपर्क करें।
